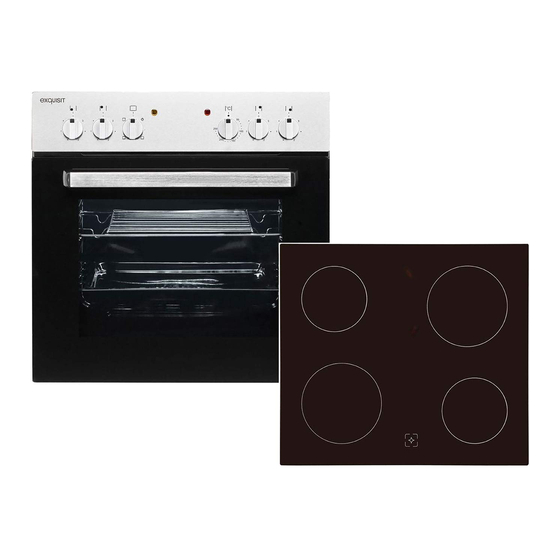

Elektro-Einbauherd
EHE 145-1.3-Set
Produktdaten nach (EU) 66/2014 für Haushaltsbacköfen, -kochmulden
Technische Daten
Marke
Modell Einbauherd
Energieeffizienzindex
Energieeffizienzklasse
Energieverbrauch, Konventionell [kWh]
Wärmequelle Garraum
Zahl der Garräume / Volumen [L]
Modell Kochmulde
Art der Kochmulde
Anzahl der Kochzonen
Heiztechnik
Ø Kochzone I, VL [cm]
Ø Kochzone II, VR [cm]
Ø Kochzone III, HL [cm]
Ø Kochzone IV, HR [cm]
Energieverb. Kochz.I /kg [Wh/kg]
Energieverb. Kochz.II /kg [Wh/kg]
Energieverb. Kochz.III /kg [Wh/kg]
Energieverb. Kochz.IV/kg [Wh/kg]
Energieverb. Kochmulde/kg [Wh/kg]
Kochfeld
Kochstelle 145 mm Ø [W]
Kochstelle 180 mm Ø [W]
Ausstattung
Restwärmeanzeige
Rahmenlos
Beleuchtung / Sichtfenster
Oberhitze [W]
Unterhitze [W]
Ober- und Unterhitze [W]
Backofenschalter
einstellbare Temperatur [°C]
7 – Takt Schalter
Sicherheitsthermostate
Kontrolllampe: Ofen/Platte
Zubehör
Grillpfanne
Kombirost
Abmessungen /Gewicht
Kochfeld
HxBxT unverpackt [cm]
HxBxT verpackt [cm]
Einbauherd
HxBxT unverpackt [cm]
HxBxT verpackt [cm]
Gewicht Set
unverpackt [kg]
verpackt [kg]
Elektrischer Anschluss
Spannung / Frequenz [V/ V/ Hz]
Anschlussleistung [kW]
EAN Nr. Herd-Set:
Artikel-Nr.:
Containermenge [Stk.]
1) A+++ (höchste Effizienz) bis D (geringste Efffizienz
Technische Änderung, Designabweichung und Irrtümer vorbehalten /03.07.2019
Exquisit
EHE145-1.3(Bo)
95,062
A
0,77
Strom
1 / 62
EHE145-1.3(GK)
Einbaugerät
4
Strahlungskochzone
18,0
14,5
14,5
18,0
198,9
194,1
194,9
184,8
193,175
2 x 1200
2 x 1800
•
•
•/•
900
1300
2200
4-Funktionen
50 - 250
•
•
•/•
•
•
5,0x59,0x52,0
9,5x63,5x57,5
59,5x59,5x53,0
65,5x65,0x58,0
34,2
37,8
230/ 400 /50
8,2
4016572016499
1010146
252
