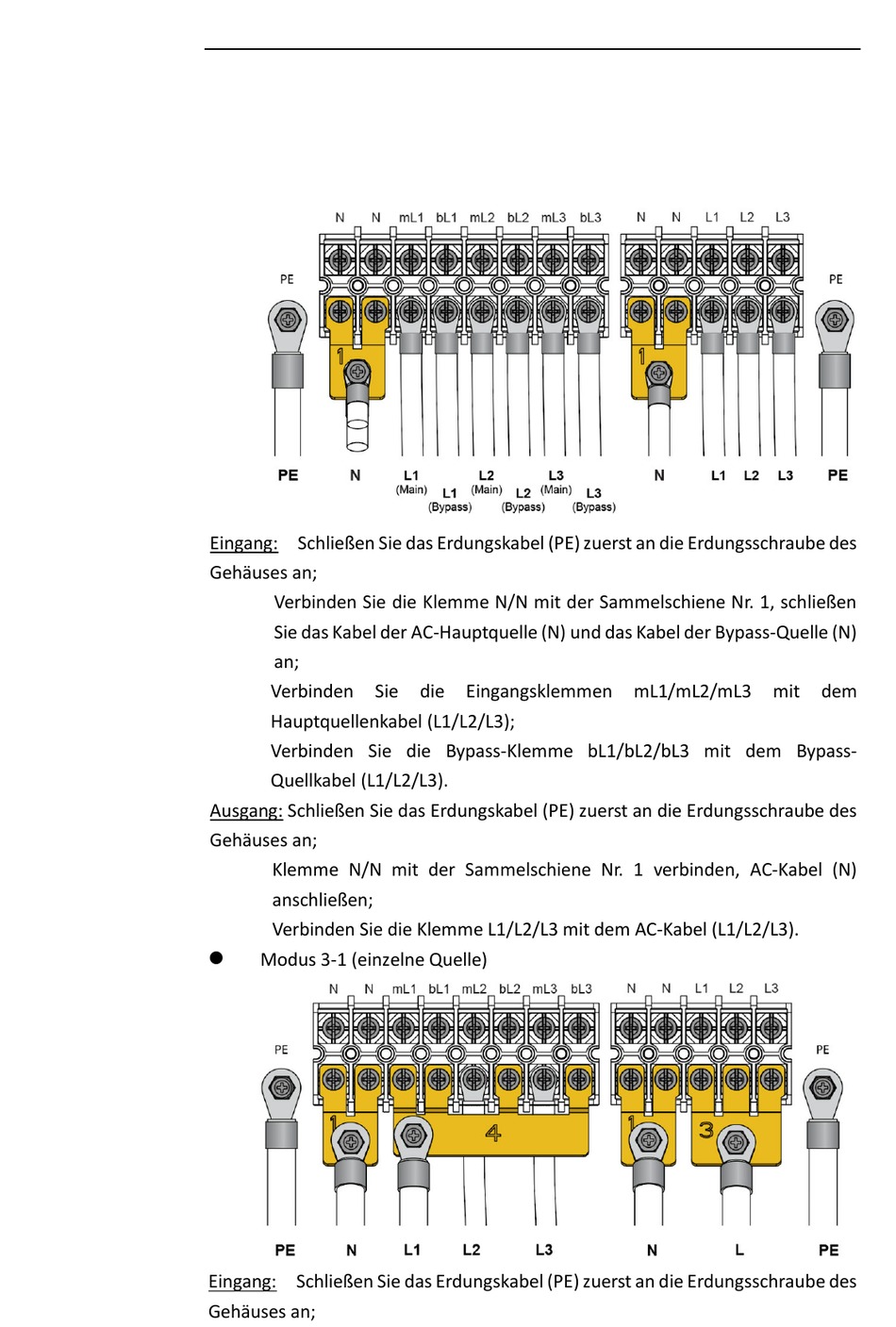

Eingang: Schließen Sie das Erdungskabel (PE) zuerst an die Erdungsschraube des
Gehäuses an;
Verbinden Sie die Klemme N/N mit der Sammelschiene Nr. 1, schließen
Sie das Kabel der AC-Hauptquelle (N) und das Kabel der Bypass-Quelle (N)
an;
Verbinden
Sie
Hauptquellenkabel (L1/L2/L3);
Verbinden Sie die Bypass-Klemme bL1/bL2/bL3 mit dem Bypass-
Quellkabel (L1/L2/L3).
Ausgang: Schließen Sie das Erdungskabel (PE) zuerst an die Erdungsschraube des
Gehäuses an;
Klemme N/N mit der Sammelschiene Nr. 1 verbinden, AC-Kabel (N)
anschließen;
Verbinden Sie die Klemme L1/L2/L3 mit dem AC-Kabel (L1/L2/L3).
Modus 3-1 (einzelne Quelle)
Eingang: Schließen Sie das Erdungskabel (PE) zuerst an die Erdungsschraube des
Gehäuses an;
die
Eingangsklemmen
mL1/mL2/mL3
mit
dem
