3.4.2 Verkabelung des AC-Kabels (AC-Quelle zur USV)
Hoher Ableitstrom:
Vor dem Anschließen der Stromversorgung ist eine Erdverbindung
erforderlich.
Diese Art des Anschlusses muss von qualifiziertem Elektrofachpersonal
durchgeführt werden.
Überprüfen Sie vor dem Anschluss, ob die vorgeschalteten
Schutzvorrichtungen (normale Wechselstromquelle und Bypass-
Wechselstromquelle) auf „O" (Aus) stehen.
Schließen Sie immer zuerst das Erdungskabel an.

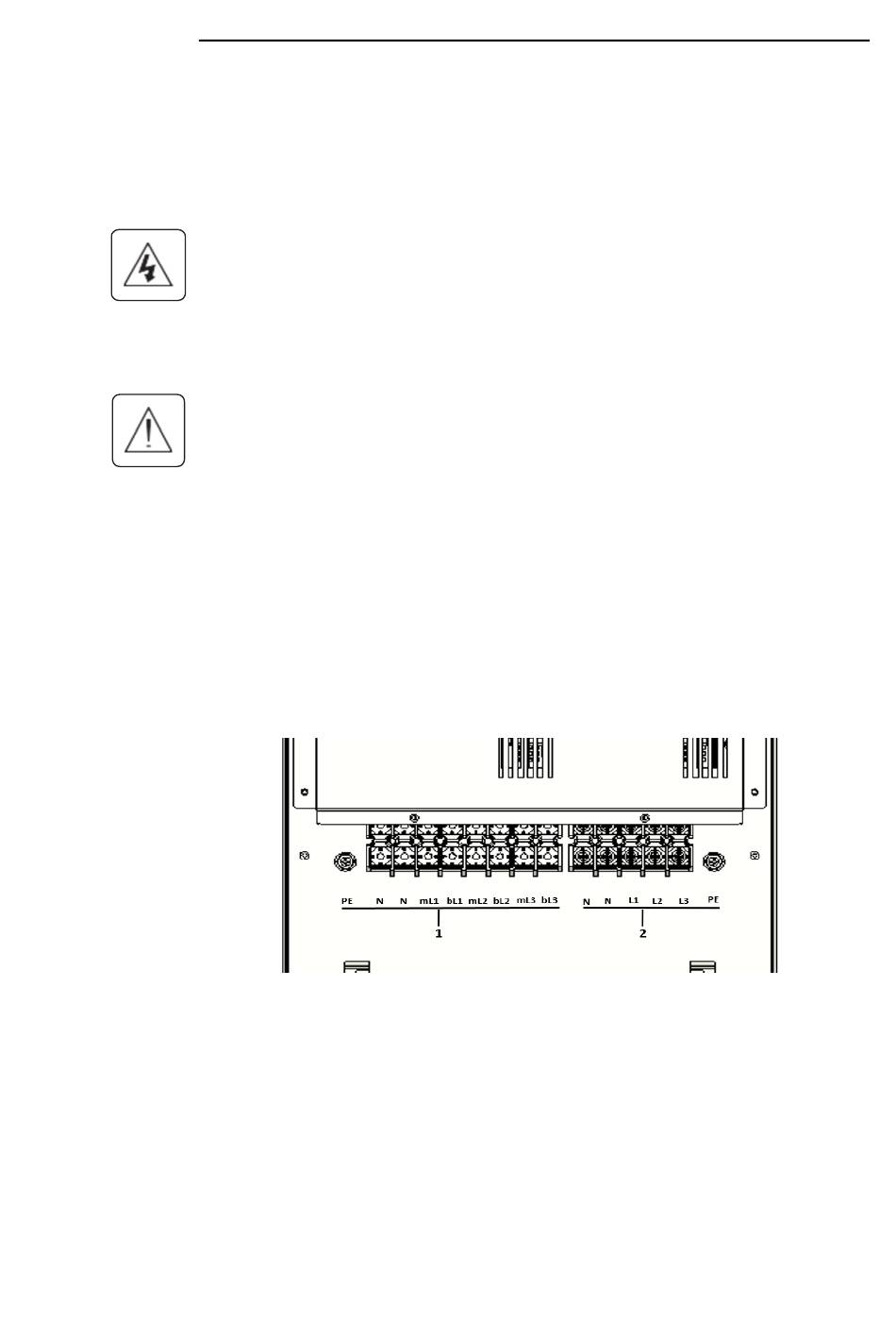

Entfernen Sie die Abdeckung der Klemmenleiste, Anordnung des AC-
Eingangs/Ausgangs wie unten:
Hinweis:
1. USV-Eingang PE/N/N/mL1/bL1/mL2/bL2/mL3/bL3 („m" ist der Haupteingang,
„b" der Bypass-Eingang)
2. USV-Ausgang: N/N/L1/L2/L3/PE
Die USV bietet Klemmenleisten (wie unten) für 6 Verdrahtungsmodi,
Standard ist der 3-3-Modus (einzelne Quelle).
