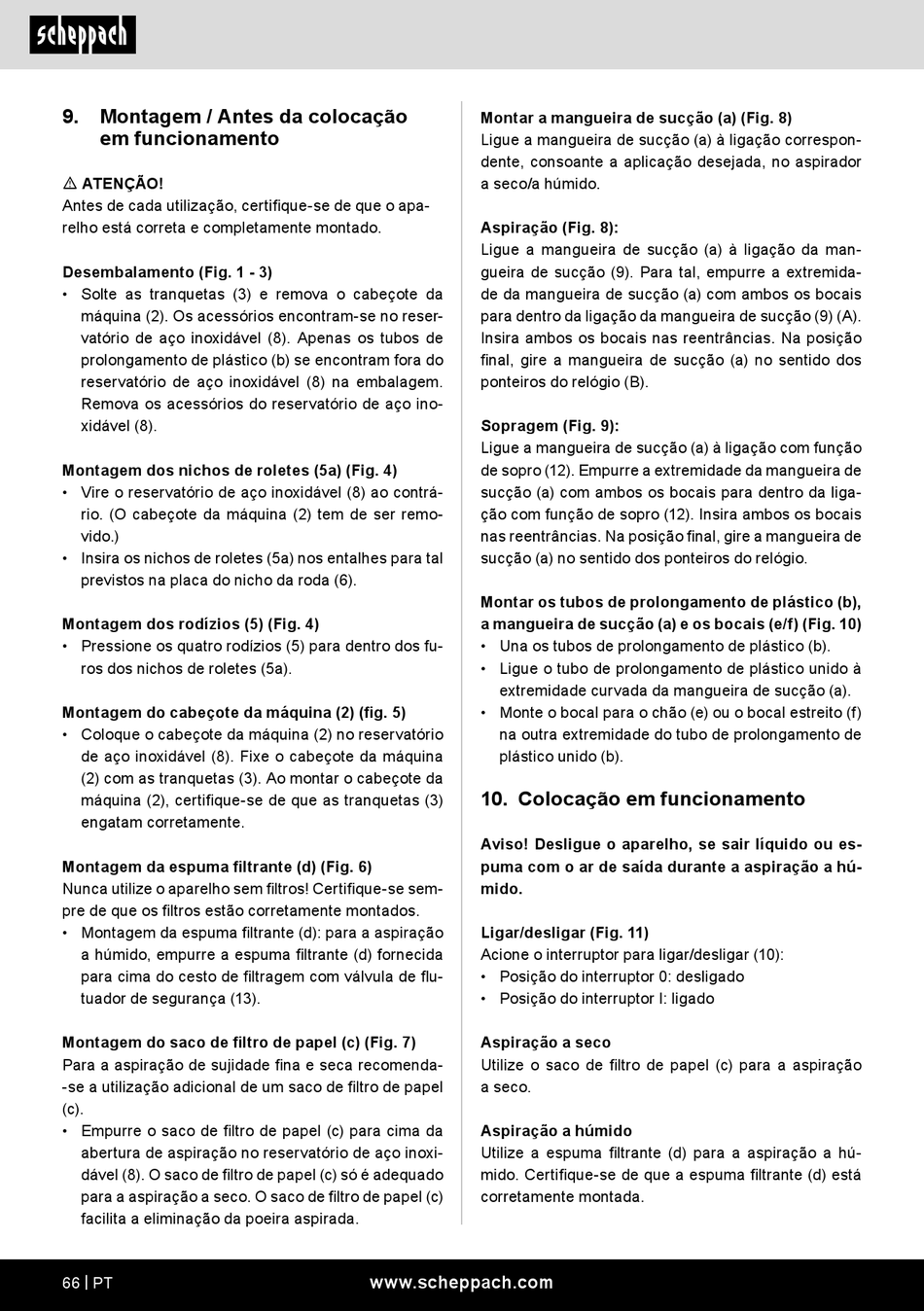

9. Montagem / Antes da colocação
em funcionamento
m ATENÇÃO!
Antes de cada utilização, certifique-se de que o apa-
relho está correta e completamente montado.
Desembalamento (Fig. 1 - 3)
• Solte as tranquetas (3) e remova o cabeçote da
máquina (2). Os acessórios encontram-se no reser-
vatório de aço inoxidável (8). Apenas os tubos de
prolongamento de plástico (b) se encontram fora do
reservatório de aço inoxidável (8) na embalagem.
Remova os acessórios do reservatório de aço ino-
xidável (8).
Montagem dos nichos de roletes (5a) (Fig. 4)
• Vire o reservatório de aço inoxidável (8) ao contrá-
rio. (O cabeçote da máquina (2) tem de ser remo-
vido.)
• Insira os nichos de roletes (5a) nos entalhes para tal
previstos na placa do nicho da roda (6).
Montagem dos rodízios (5) (Fig. 4)
• Pressione os quatro rodízios (5) para dentro dos fu-
ros dos nichos de roletes (5a).
Montagem do cabeçote da máquina (2) (fig. 5)
• Coloque o cabeçote da máquina (2) no reservatório
de aço inoxidável (8). Fixe o cabeçote da máquina
(2) com as tranquetas (3). Ao montar o cabeçote da
máquina (2), certifique-se de que as tranquetas (3)
engatam corretamente.
Montagem da espuma filtrante (d) (Fig. 6)
Nunca utilize o aparelho sem filtros! Certifique-se sem-
pre de que os filtros estão corretamente montados.
• Montagem da espuma filtrante (d): para a aspiração
a húmido, empurre a espuma filtrante (d) fornecida
para cima do cesto de filtragem com válvula de flu-
tuador de segurança (13).
Montagem do saco de filtro de papel (c) (Fig. 7)
Para a aspiração de sujidade fina e seca recomenda-
-se a utilização adicional de um saco de filtro de papel
(c).
• Empurre o saco de filtro de papel (c) para cima da
abertura de aspiração no reservatório de aço inoxi-
dável (8). O saco de filtro de papel (c) só é adequado
para a aspiração a seco. O saco de filtro de papel (c)
facilita a eliminação da poeira aspirada.
66 | PT
Montar a mangueira de sucção (a) (Fig. 8)
Ligue a mangueira de sucção (a) à ligação correspon-
dente, consoante a aplicação desejada, no aspirador
a seco/a húmido.
Aspiração (Fig. 8):
Ligue a mangueira de sucção (a) à ligação da man-
gueira de sucção (9). Para tal, empurre a extremida-
de da mangueira de sucção (a) com ambos os bocais
para dentro da ligação da mangueira de sucção (9) (A).
Insira ambos os bocais nas reentrâncias. Na posição
final, gire a mangueira de sucção (a) no sentido dos
ponteiros do relógio (B).
Sopragem (Fig. 9):
Ligue a mangueira de sucção (a) à ligação com função
de sopro (12). Empurre a extremidade da mangueira de
sucção (a) com ambos os bocais para dentro da liga-
ção com função de sopro (12). Insira ambos os bocais
nas reentrâncias. Na posição final, gire a mangueira de
sucção (a) no sentido dos ponteiros do relógio.
Montar os tubos de prolongamento de plástico (b),
a mangueira de sucção (a) e os bocais (e/f) (Fig. 10)
• Una os tubos de prolongamento de plástico (b).
• Ligue o tubo de prolongamento de plástico unido à
extremidade curvada da mangueira de sucção (a).
• Monte o bocal para o chão (e) ou o bocal estreito (f)
na outra extremidade do tubo de prolongamento de
plástico unido (b).
10. Colocação em funcionamento
Aviso! Desligue o aparelho, se sair líquido ou es-
puma com o ar de saída durante a aspiração a hú-
mido.
Ligar/desligar (Fig. 11)
Acione o interruptor para ligar/desligar (10):
• Posição do interruptor 0: desligado
• Posição do interruptor I: ligado
Aspiração a seco
Utilize o saco de filtro de papel (c) para a aspiração
a seco.
Aspiração a húmido
Utilize a espuma filtrante (d) para a aspiração a hú-
mido. Certifique-se de que a espuma filtrante (d) está
corretamente montada.
