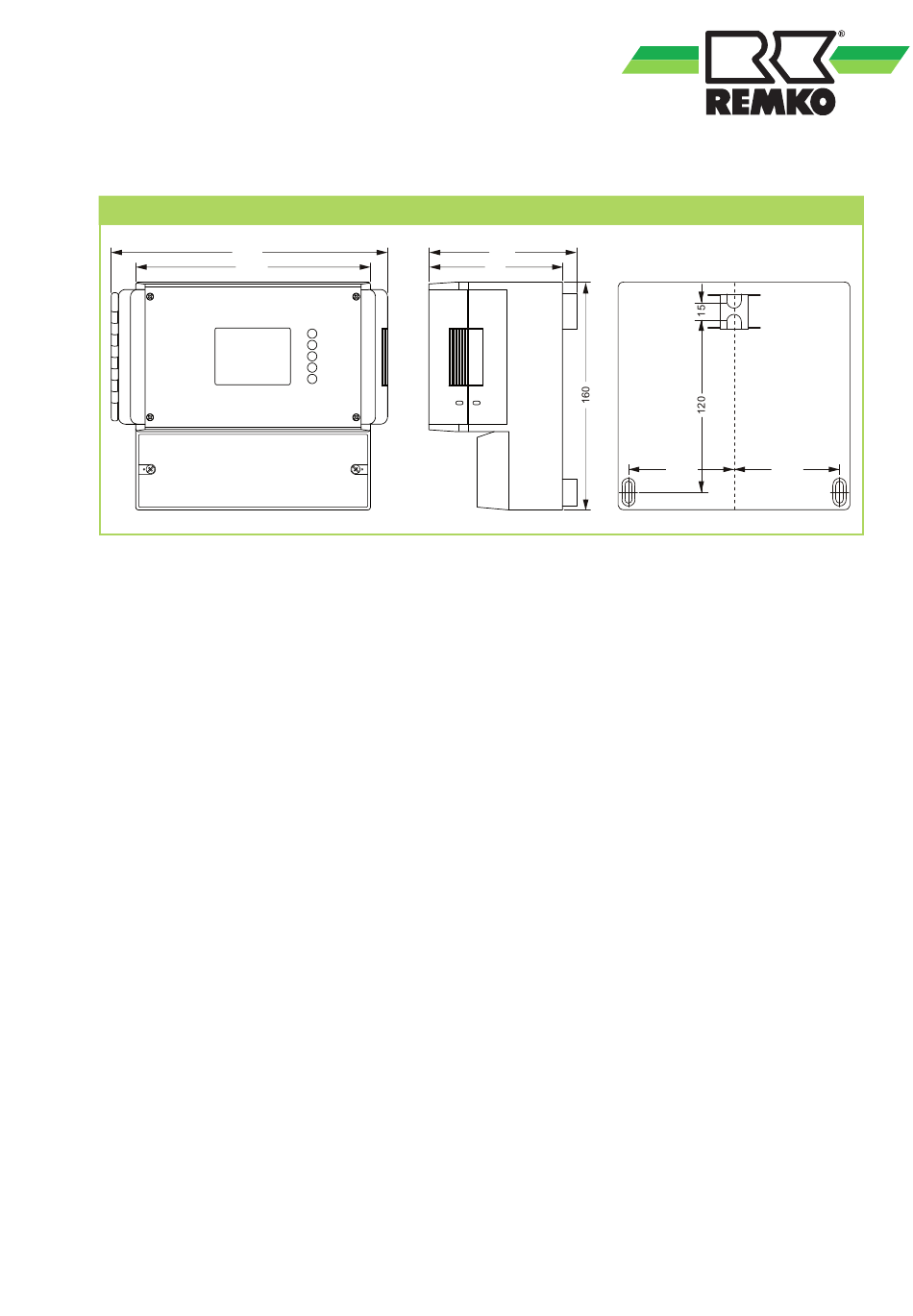

Abmessungen IP 54 Gehäuse
194
165
Regelbare Systeme und
Funktionen
Zweileiter-System mit einem Ventil zum
Kühlen oder Heizen (P01=0):
Der Regler kann für die Steuerung einer
Anlage mit einem Heiz-/Kühlventil in
einem Zweileiter-Systeme verwendet
werden: ein System mit ventilgesteu-
ertem, halbjährlich erzeugten, warmen
Medium im Winter, z.B. durch einen
Heizkessel, und halbjährlich erzeugten,
kaltem Medium im Sommer, z.B. durch
einen Kaltwasser-Erzeuger. Aber auch
unschaltbare, z.B. Luft-Wasser- oder
Sole-Wasser-Wärmepumpen können ein
Zweileiter-System speisen.
Ein Wärmetauscher im Innengerät kann
dann die Wärme bzw. Kälte abgeben.
Nur ein an Klemme 9 (10) angeschlosse-
104
94
nes Ventil (Ventilanschlussvariante
b) regelt hierbei den mediumseitigen Vo-
lumenstrom in den Wärmetauschers des
Innengerätes in beiden Betriebsmodi.
Alternativ kann ein an Klemme 6 ange-
schlossenes ON/OFF Ventil (Ventilan-
schlissvariante a) den mediumseitigen
Volumenstrom in den Wärmetauschers
des Innengerätes steuern.
Eine Umschaltung der Betriebsmodi kann
manuell (P02=0) am Regler, automatisch
(P02=1) z.B. mittes Vorlauftemperatur-
sensor SM oder extern durch z.B. eine
Gebäudeleittechnik (P02=2) erfolgen.
Um Taktbetrieb zu vermeiden, ist bei
einer automatischen Umschaltung eine
neutrale Totzone zwischen Heiz- und
Kühlbetrieb erforderlich.
75,5
75,5
11
