REMKO Raumtemperatur-Regelung
6

Regelbare Systeme

Zweileiter-System mit einem Ventil zum Kühlen
oder Heizen
Der Regler kann für die Steuerung einer Anlage
mit einem Heiz-/Kühlventil in einem Zweileiter-
System verwendet werden.
Ein System mit ventilgesteuertem, halbjährlich
erzeugten, warmen Medium im Winter, z.B. durch
einen Heizkessel, und halbjährlich erzeugten,
kaltem Medium im Sommer, z.B. durch einen Kalt-
wasser-Erzeuger. Aber auch umschaltbare, z.B.
Luft-Wasser- oder Sole-Wasser Wärmepumpen
können ein Zweileiter-System speisen.
Ein Wärmetauscher im Innengerät kann dann die
Wärme bzw. Kälte abgeben. Nur ein an Klemme
5-6 angeschlossenes Ventil regelt hierbei den
mediumseitigen Volumenstrom in den Wärmetau-
scher des Innengerätes in beiden Betriebsmodi.
Eine Umschaltung der Betriebsmodi kann manuell
am Regler mittels des Betriebswahlschalter
erfolgen.
Vierleiter-System mit einem Ventil zum Kühlen
und einem Ventil zum Heizen
Der Regler kann für die Steuerung einer Anlage
mit einem Kühlventil und einem Heizventil in einem
Vierleiter-System verwendet werden.
Ein System mit ventilgesteuertem, halbjährlich
erzeugten, warmen Medium im Winter, z.B. durch
einen Heizkessel, und ein zweites System mit
halbjährlich erzeugten, kalten Medium im Sommer,
z.B. durch einen Kaltwasser-Erzeuger. Ein Wärme-
tauscher „Kühlen" und ein weiterer Wärmetauscher
„Heizen" im Innengerät können dann die jeweilige
Wärme bzw. Kälte abgeben.
10
Ein an Klemme 5-6 angeschlossenes Heizventil
und ein an Klemme 7-8 angeschlossenes Kühl-
ventil regeln hierbei den mediumseitigen Volumen-
strom in den Wärmetauschern des Innengerätes in
beiden Betriebsmodi. Eine Umschaltung der
Betriebsmodi kann manuell am Regler mittels des
Betriebswahlschalter erfolgen.
Ventiltypen
Der Regler ist nur für die Steuerung von NC-ON/
OFF-Ventilen konzipiert:
- ein NC-Ventil gibt den Mediumvolumenstrom in
den Wärmetauscher frei, wenn Spannung anliegt.
1
2
3
1
4
0
1
5
0

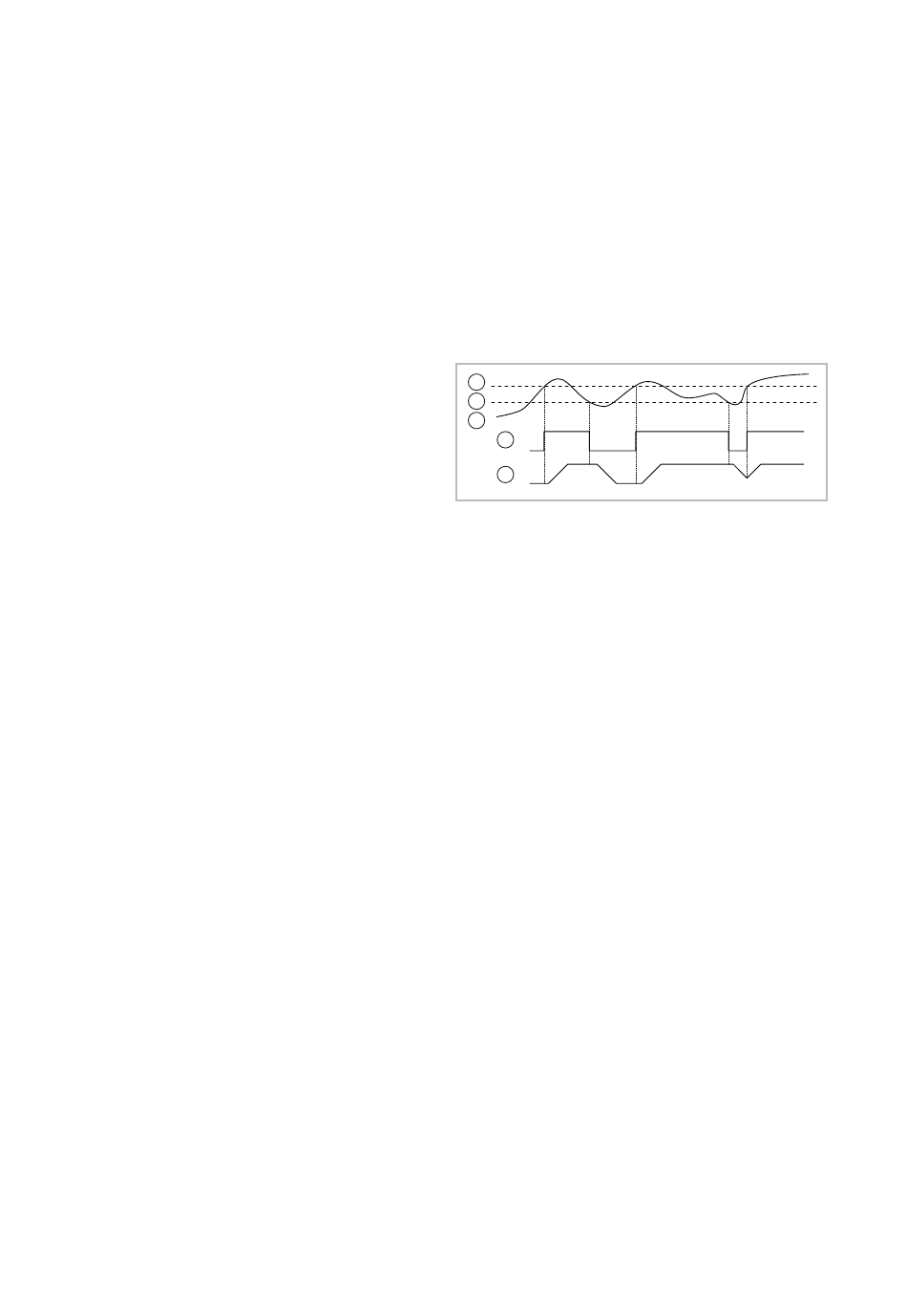

Abb. 3: Funktionsweise ON-OFF-Ventil
1: Hysterese
2: Sollwert
3: Istwert
4: Ventilspannung
5: Ventilöffnung
Temperaturerfassung
Der Regler erfasst die Temperatur durch den
internen NTC-Sensor im Regler.
