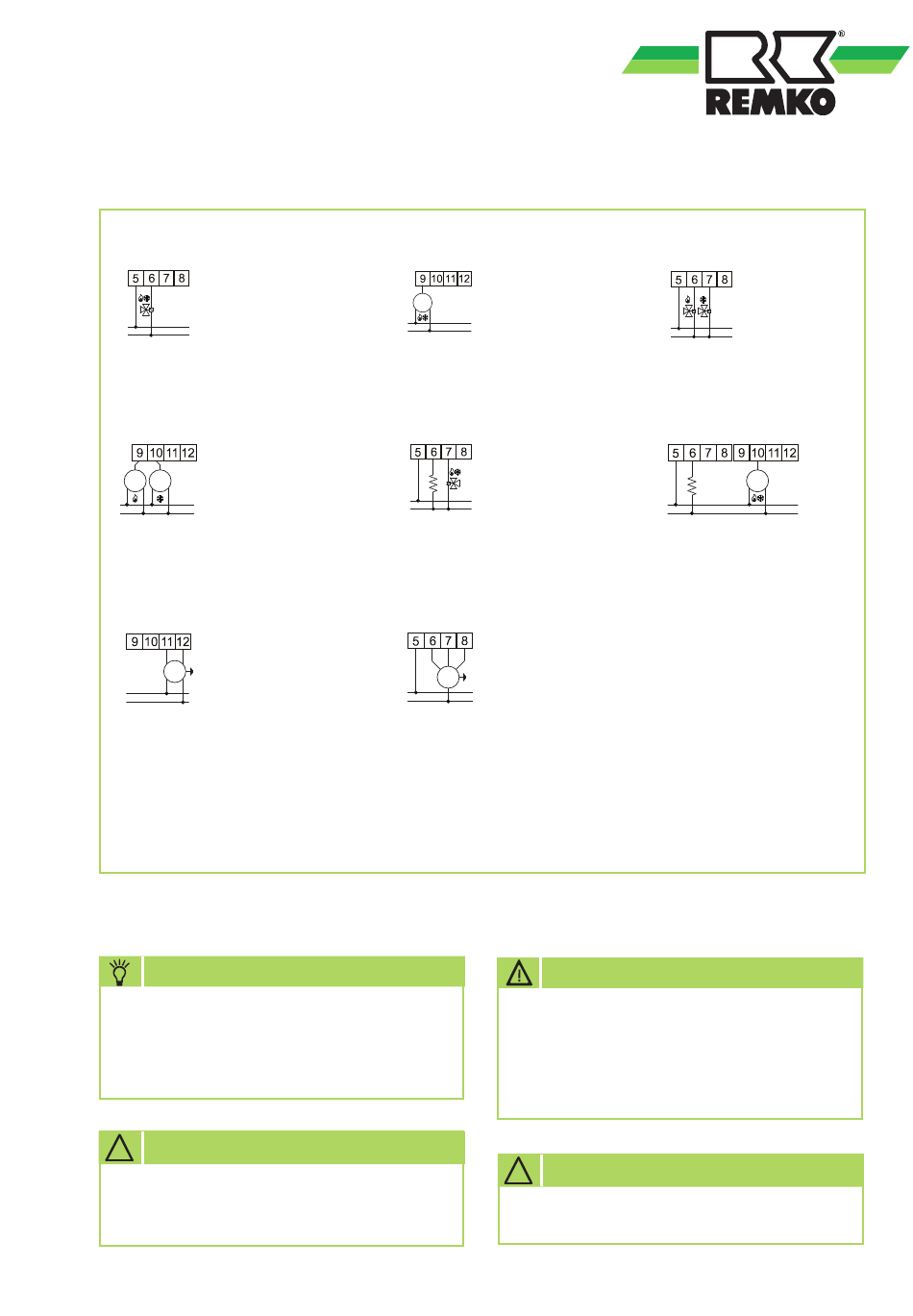

Mögliche Ventilanschlussvarianten
a) Zwei-Leitersystem mit
ON/OFF Ansteuerung
L
N
Heizen/Kühlen
d) Vier-Leitersystem mit
stetiger 0..10 V Ansteuerung
Sc
Sc
L
N
Heizen/Kühlen
g) Steuerung Ventilator mit
0..10 V (EC-Motor).
S 0..10V
GND
ECM
L
N
Heizen
Legende
ECM
EC-Ventilatormotor
M
Ventilatormotor
Sc
Ansteuerung Ventilbaugruppe /Servomotor
(siehe auch Anschlussvarianten)
HINWEIS
Das Messen einer Spannung an den
Ventilausgängen
(Klemme 9 und 10)
ist nur mit einer angeschlossen Last
(Ventil) möglich (TRIAC Ausgang)!
!
ACHTUNG
Bei einer Missachtung der neben-
stehenden Hinweise kann der
Regler beschädigt werden!
b) Zwei-Leitersystem mit
stetiger 0..10 V Ansteuerung
Sc
L
N
Heizen/Kühlen
e) System mit Heizregister
und ON/OFF Ansteuerung.
L
N
Heizen/Kühlen
h) Steuerung dreistufiger
Ventilator
1
2
3
M
L
N
Heizen
ACHTUNG
Bei Verwendung eines Freigabe-
kontaktes CF ist auf bestimmte
Sicherheitseinschränkungen zu
achten. Beachten Sie hierzu das
entsprechendes Kapitel.
!
ACHTUNG
Der Regler ist maximal mit bis zu
10 PWN Geräten zu verwenden.
c) Vier-Leitersystem mit ON/OFF
Ansteuerung
L
N
Heizen/Kühlen
f) System mit Heizregister und
stetiger 0..10 V Ansteuerung
Sc
L
N
Heizen/Kühlen
21
