REMKO RR
Bedienung
Die Bedienung des Reglers erfolgt über
die entsprechenden Schalter und Tempe-
raturregler. Verwenden Sie gegebenen-
falls auch die Bedienungsanleitung des
zu bedienenden Gerätes.

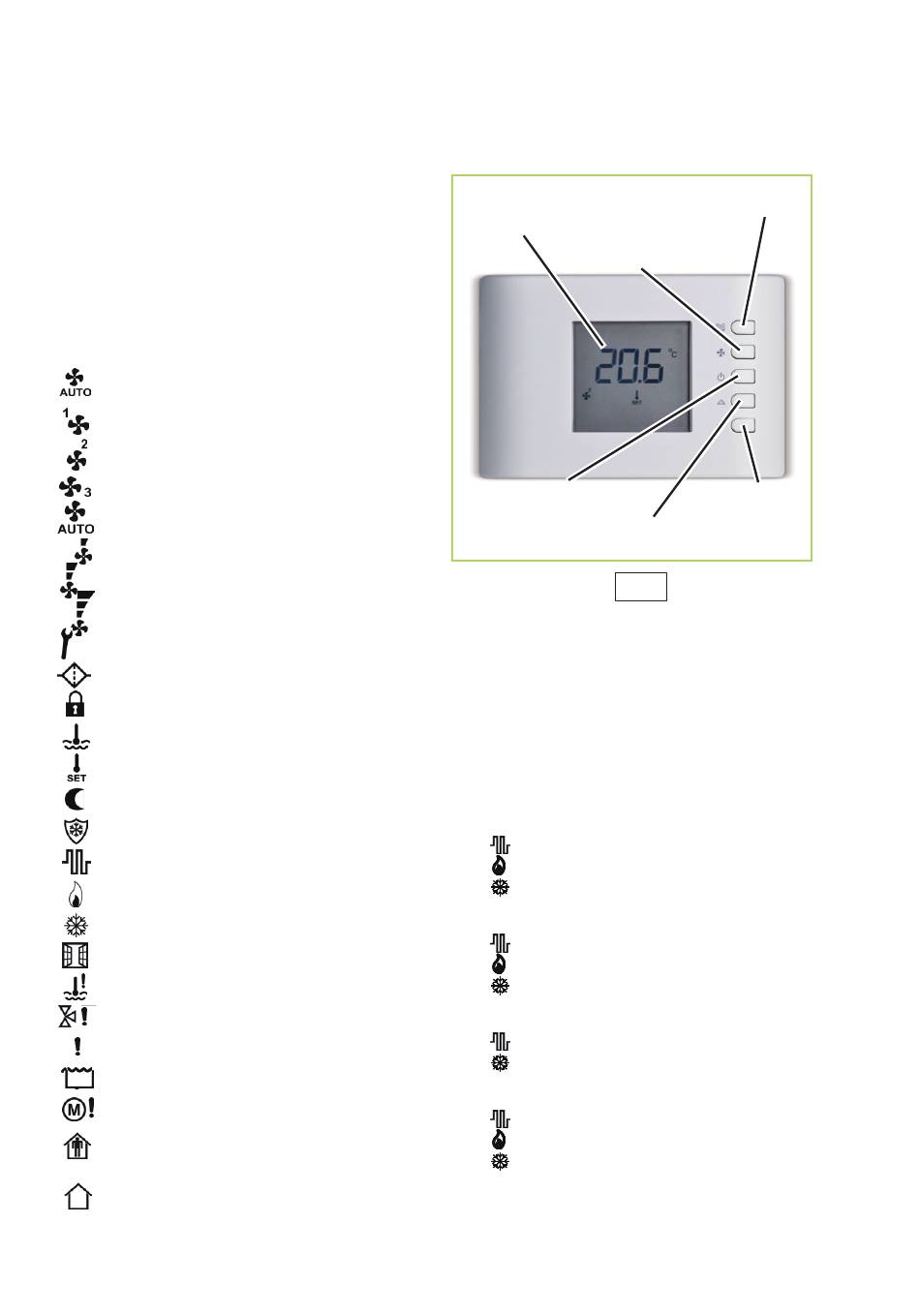

Zeichenerklärung
Automatikmodus, automatischer
Wechsel zwischen Heizen/Kühlen
gewählte Ventilatorstufe 1 (klein)
gewählte Ventilatorstufe 2 (mittel)
gewählte Ventilatorstufe 3 (hoch)
gewählte, automat. Ventilatorstufe
aktive Status Ventilatorstufe 1 (klein)
aktive Status Ventilatorstufe 2 (mittel)
aktive Status Ventilatorstufe 3 (hoch)
Konfigurierungsebene geöffnet
Filterwartung erforderlich
Funktion nicht möglich
Sensor Vorlauftemperatur (SM)
aktueller Sollwert
Econonmy-Funktion aktiv
Frostschutz aktiv
Heizelement/2. Wärmeerzeuger aktiv
Heizmodus aktiv
Kühlmodus aktiv
Freigabekontakt aktiv, Regler gesperrt
Mediumtemperatur zu gering/ zu hoch
Synchronisation Servomotor aktiv
Konfigurierungsfehler / Störung
Kondensatstörung
Motorstörung aktiv
Präsenzanzeige aktiv / Econonmy-
Funktion verlassen
Präsenzanzeige inaktiv / Econonmy
Funktion akiv
6
Anzeigedisplay:
Anzeigen der aktuellen
Werte bzw. Einstellungen
Ventilatorwahlschalter:
Stufen 1-2-3-AUTO
ON-OFF-Taste:
Ein- und Ausschalten
▲-Taste:
Reduzieren eines Wertes
Anzeigedisplay
Der Regler ist mit einem 50x50mm gro-
ßem LCD-Display zur Anzeige von Tem-
peraturen, Ventilatorstufe, Aktivierung
der Kühl- oder Heizventile oder einem
elektrischen Heizelement, ausgestattet.
Je nach verwendetem Anlagensystem
können folgende Symbole eine Aktivie-
rung der Ventilausgänge angezeigen:
Zweileiter-System
immer ausgeschaltet
Heizmodus, Ventil offen
Kühlmodus, Ventil offen
Vierleiter-System
immer ausgeschaltet
Heizmodus, Ventil offen
Kühlmodus, Ventil offen
System mit Heizelement
aktiviertes Heizelement
Kühlmodus, Ventil offen
System mit 2. Wärmeerzeuger
2. Wärmeerzeuger aktiv
Heizmodus, Ventil offen
Kühlmodus, Ventil offen
Menü-Taste:
Änderung der Sollwerte
▼-Taste:
Erhöhen eines Wertes
23.4
