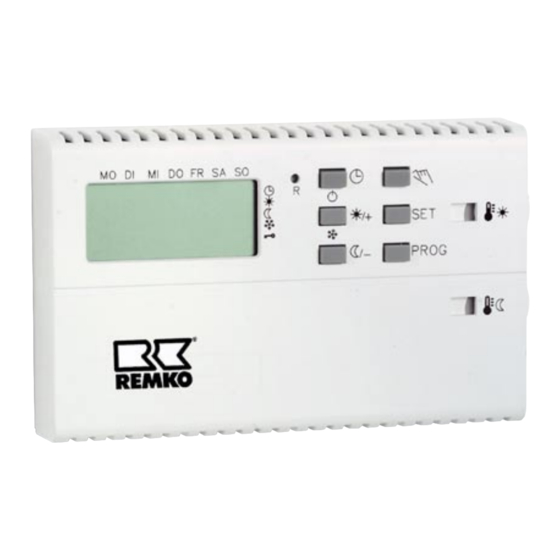

- Seite 1 REMKO ATR-4 Elektronisches Uhrenthermostat Ausgabe D - H12 Bedienung Technik Original REMKO REMKO - alles bärenstark.
-
Seite 3: Inhaltsverzeichnis
Räumen. Vor Inbetriebnahme / Verwendung des Gerätes ist diese Anleitung sorgfältig zu lesen! Bei nicht bestimmungsgemäßer Verwendung oder eigenmächtigen Änderungen an der werkseitig gelieferten Geräteausführung erlischt jeglicher Gewährleistungsanspruch. Elektronisches Uhrenthermostat REMKO ATR-4 Inhalt Inhalt Seite Seite Funktion Auswahl der Betriebsart... -
Seite 4: Funktion
Funktion • Das elektronische Uhrenthermostat ATR-4 erfaßt entweder mit einem in- ternen NTC-/ oder externen KTY-Temperatursensor die Raumtemperatur. • Der Ausgang wird über einen potentialfreien Wechselkontakt geschaltet. • Die Digitale Wochenschaltuhr steuert im Automatikbetrieb den Tempera- turbetrieb (Komforttemperatur oder Absenktemperatur). Sie bietet 16 Pro- grammplätze, mit denen bis zu 112 Schaltzeiten programmiert werden... -
Seite 5: Absenktemperatur
Absenktemperatur Die Absenktemperatur ist am unteren Drehknopf (3) einstellbar. Sie wird ab- solut in der rechten Displayhälfte angezeigt. Drei Sekunden nach der letzten Knopfdrehung zeigt das Gerät selbständig wieder die Isttemperatur an. Hinweis: Zum Schutz vor Frost kann die Absenktemperatur nicht unter + 5 °C eingestellt werden. -
Seite 6: Uhr Einstellen
Uhr einstellen Die Uhr kann eingestellt werden, nachdem die Programmtaste 3 Sekunden lang gedrückt wurde oder, nach erfolgtem Wiederanlauf bei ei- nem Reset. Eine noch nicht gestellte Uhr wird durch eine blinkende Zeitanzeige dargestellt. Durch Druck auf die Programmtaste SET gelangen Sie zur gewünschten Einstelloption (Stunden ->... -
Seite 7: Zeitprogramm Eingeben
Zeitprogramm eingeben Das Zeitprogramm kann eingegeben werden, nach- dem die Programmtaste PROG kurz gedrückt wur- de. Im Display erscheint die Programmpunktnum- mer (PO1 bis P16), die zugehörige Uhrzeit und die Wochentage, an denen der entsprechende Tempe- raturbetrieb (Komforttemperatur oder Absenktemperatur; siehe Indikator rechts) wirksam wird. -
Seite 8: Einstellen Der Regelparameter
Einstellen der Regelparameter Durch 3 Sekunden langen Druck der Programm- taste PROG gelangen Sie in ein Menü, in dem verschiedene Regelparameter eingestellt werden können. In der linken Displayhälfte wird der Pa- rameter und in der rechten Displayhälfte der zu- gehörige Wert bzw. der Zustand angezeigt. Durch Druck auf die Programmtaste SET gelangen Sie zur gewünschten Einstelloption. - Seite 9 Voreinstellung: Grenzen: SEnS (Displayanzeige Sensorabgleich) Für den Sensorabgleich sollten konstante Tem- 0.0 K ± 3.0K peraturwerte vorliegen. Außerdem sollte der Sen- sorabgleich bei üblichen Raumtemperaturen (ca. 20 °C) durchgeführt werden. Für einen Abgleich muß die Isttemperatur die das Gerät anzeigt, und die Temperatur am Sensor bekannt sein.
-
Seite 10: Installationsanleitung
Installationsanleitung Achtung: Fehler beim Anschluß können zur Beschädigung des Gerä- tes führen! Für Schäden, die durch falschen Anschluß und / oder un- sachgemäße Handhabung entstehen, wird nicht gehaftet! Für den autorisierten Elektroinstallateur! • Der Anschluß und Service darf nur durch autorisiertes Elektrofachperso- nal erfolgen! •... -
Seite 11: Montage
Montage Das Uhrenthermostat ist für eine Montage auf vielen europäische Unterputz- dosen, sowie für herkömmliche Wandmontage mit Aufputzkabeleinführung geeignet. Beachten Sie bei der Aufputzmontage, daß nur der für die Kabeleinführung vorgesehene Teil aus dem Gehäuseboden getrennt wird. Wenn der Steg ganz durchtrennt wird besteht die Gefahr, daß das Gehäuse nicht mehr vollständig schließt. -
Seite 12: Schaltschema
Technische Änderungen bleiben uns vorbehalten Hinweis: Der Anschluß der Steuerleitung für den Thermostatanschluß des REMKO Heizautomaten erfolgt auf Klemme 1 und 3. Für Kühlgeräte auf Klemme 1 und 2. Achtung: Die Netzspannung von ∼ 230 V/50 Hz an Klemme 6 und 7... -
Seite 13: Kundendaten
Kundendaten Folgende Tabellen dienen zum Eintragen der individuellen Kundendaten: Zeitprogramm: Programmpunkt Zeit Tag(e) Stufe Regelparameter: Schaltdifferenz oder: Proportionalband Pulsdauer Funktionen: Sensorabgleich Heizen / Kühlen 2-Punkt-/Pulsbetrieb Interner/Externer Sensor Tastatursperre... -
Seite 14: Technische Daten
Technische Daten ATR-4 Temperaturbereich + 5... + 40 °C Temperaturabsenkung 2... 10 K, einstellbar Temperatursensor NTC (intern) oder KTY (extern) Fühlertoleranz ± 1 K Schaltdifferenz ± 0,1... ± 3,0K, einstellbar Proportionalband 1...10 K, einstellbar Pulsdauer 1...15 min, einstellbar Temperaturauflösung Sollwert 0,5 K... - Seite 16 REMKO GmbH & Co. KG Klima- und Wärmetechnik 32791 Lage Im Seelenkamp 12 • 32777 Lage Postfach 1827 • Telefon (0 52 32) 606 - 0 Telefax (0 52 32) 606260...
