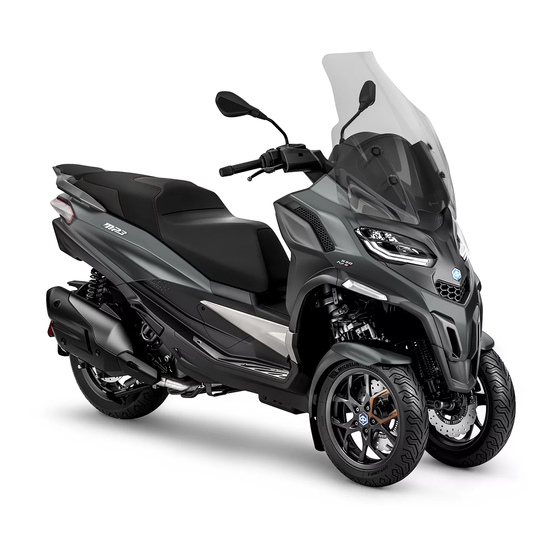

PIAGGIO MP3 530 hpe 2022 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. PIAGGIO Anleitungen
  4. Motorroller
  5. MP3 530 hpe 2022
  6. Bedienungsanleitung

PIAGGIO MP3 530 hpe 2022 Bedienungsanleitung

Vorschau ausblenden

Werbung

Quicklinks

Diese Anleitung herunterladen
PIAGGIO MÖCHTE IHNEN DANKEN
dass Sie eines ihrer Produkte gewählt haben. Wir haben diese Bedienungsanleitung für Sie vorbereitet, so dass Sie die Qualität des Fahrzeug voll
genießen können. Wir empfehlen Ihnen vor dem Antritt der ersten Fahrt, die Bedienungsanleitung vollständig und aufmerksam zu lesen. Die
Bedienungsanleitung enthält nützliche Informationen, Ratschläge und Hinweise für den richtigen Gebrauch Ihres Fahrzeugs Weiterhin erhalten Sie
technische Details und Einzelheiten, die Sie von der Richtigkeit Ihrer Wahl überzeugen werden. Wir sind sicher, dass Sie sich bei Beachtung aller
Anweisungen schnell mit Ihrem neuen Fahrzeug vertraut machen, und es lange Zeit mit Zufriedenheit nutzen werden. Diese Veröffentlichung ist
grundlegender Bestandteil des Fahrzeugs und muss bei Verkauf dem neuen Eigentümer übergeben werden.
MP3 530 hpe
Ed. 02_07/2022 Cod.1Q000957 (IT-FR-DE-ES-NL-EN-PT-EL)

Werbung

loading

Verwandte Anleitungen für PIAGGIO MP3 530 hpe 2022

Inhaltszusammenfassung für PIAGGIO MP3 530 hpe 2022

  • Seite 1 PIAGGIO MÖCHTE IHNEN DANKEN dass Sie eines ihrer Produkte gewählt haben. Wir haben diese Bedienungsanleitung für Sie vorbereitet, so dass Sie die Qualität des Fahrzeug voll genießen können. Wir empfehlen Ihnen vor dem Antritt der ersten Fahrt, die Bedienungsanleitung vollständig und aufmerksam zu lesen. Die Bedienungsanleitung enthält nützliche Informationen, Ratschläge und Hinweise für den richtigen Gebrauch Ihres Fahrzeugs Weiterhin erhalten Sie...
  • Seite 2 Die Angaben in dieser Bedienungsanleitung sind derart zusammengestellt worden, dass sie in erster Linie eine klare und einfache Gebrauchsanleitung liefern Außerdem werden kleine Wartungsarbeiten und die regelmäßigen Kontrollen beschrieben, die bei Vertragshändlern oder autorisierten Vertragswerkstätten durchgeführt werden müssen. Dieses Heft enthält außerdem Anleitungen für einige einfache Reparaturarbeiten. Arbeiten, die nicht ausdrücklich in dieser Bedienungsanleitung beschrieben sind, erfordern besondere Werkzeuge bzw.
  • Seite 3 Sicherheit der personen Die mangelnde oder nicht vollständige Beachtung dieser Vorschriften kann schwere Gefahren für die Sicherheit und Unversehrtheit der Personen verursachen. Umweltschutz Gibt die richtigen Verhaltensweisen an, so dass der Einsatz des Fahrzeuges keine Schäden an der Umwelt verursacht. Unversehrtheit des fahrzeugs Die mangelnde oder nicht vollständige Beachtung dieser Vorschriften kann schwere Gefahren für die Sicherheit und Unversehrtheit des Fahrzeuges verursachen, oder auch...
  • Seite 5 INHALTSVERZEICHNIS ALLGEMEINE VORSCHRIFTEN..........Taschenhaken................91 Allgemeine Vorschriften............Fahrgestell- und motornummer..........92 FAHRZEUG.................. BENUTZUNGSHINWEISE............95 Das cockpit................10 Kontrollen.................. 96 Instrumente................12 Auftanken.................. 96 Kontrolllampeneinheit............... 14 Einstellen der Stoßdämpfer............101 Digitales display................ 16 Einfahren................... 103 Zündschlüssel................54 Starten van de motor..............103 Lenkerschloss absperren............
  • Seite 6 Längerer stillstand..............143 Sicherungen................144 Lampen..................152 Auswechseln der scheinwerferlampen........154 Einstellung des scheinwerfers..........155 Vordere Blinker................. 155 Rücklichteinheit................. 156 Hintere blinker................156 Nummernschildbeleuchtung............. 157 Helmfachbeleuchtung............... 157 Bremslicht................. 158 Rückspiegel................158 Hinterrad-scheiben-bremse............159 Loch im reifen................160 Stilllegen des fahrzeugs............162 Fahrzeugreinigung..............
  • Seite 7 MP3 530 hpe Kap. 01 Allgemeine Vorschriften...
  • Seite 8 Allgemeine Vorschriften (01_01) Das Fahrzeug ist mit dem "Canister", dem wesentlichen Bauteil des Systems für die Kontrolle der Verdunstungsemissionen von Kraftstoff ausgestattet, in Übereinstim- mung mit den geltenden Normen. A. Kraftstoffpumpe B. Benzintank C. Zwei-Wege-Belüftungsventil von Kraftstoffdämpfen D.Aktivkohlefilter E. Entlüftungsrohr in die Umgebung F.Einseitig ausgerichtetes elektronisches Kraftstoffdampf-Entlüftungsventil (vom Mo- torsteuergerät gesteuert) 01_01...
  • Seite 9 MP3 530 hpe Kap. 02 Fahrzeug...
  • Seite 10 Das cockpit (02_01, 02_02, 02_03) 02_01...
  • Seite 11 Legende: 1= Taschenhaken 2 = Taste zur Öffnung der Tankklappe 3 = Schalter Sitzbanköffnung 4 = Wahlschalter für Betriebsmodus Drive/Rückwärtsgang 5 = Bremshebel Hinterradbremse 6 = Hupenschalter 02_02 7 = Blinkerschalter 8 = Bedientasten am Digitaldisplay 9 = Lichtwechselschalter 10 = Wahlschalter Cruise Control 11 = Instrumenteneinheit 12 = Handschuhfach mit USB-Buchse 13 = Taste für Warnblinkanlage (Hazard)
  • Seite 12 17 = Bremshebel Hinterradbremse 18= Gasgriff 19 = Wechselschalter Tagfahrlicht (Daytime Running Light) / Standlicht 20 = Aktivierungstaste Heizgriffe (optional) 21= Taste ASR 22 = Zündschloss 23 = Feststellbremse 02_03 Instrumente (02_04)
  • Seite 13 02_04 Legende: 1 = Kontrolllampe ASR...
  • Seite 14 2 = Kontrolllampe ABS 3 = Kontrolllampe Tagfahrlicht (Daytime Running Lights) eingeschaltet 4 = Kontrolllampe Fernlicht eingeschaltet 5 = Kontrolllampe Blinker links 6 = Helligkeitssensor Digitaldisplay 7 = Digitaldisplay 8 LED Wegfahrsperre 9 = Kontrolllampe Blinker rechts 10 = Kontrolllampe Verriegelungssystem (Roll-Lock-System) vordere Federung aktiv 11 = Kontrolllampe Störung Verriegelungssystem (Roll-Lock-System) vordere Fede- rung 12 = Kontrolllampe Motoröldruck unzureichend...
  • Seite 15 TABELLE KONTROLLLAMPEN Kontrol Beschreibung Farbe LED- llampe ASR-Kontrolllampe Bernstein Verwaltung ASR (siehe S. "ASR-System") ABS-Kontrolllampe Bernstein Verwaltung ABS (siehe S. "ABS-System") Kontrolllampe Tagfahrlicht Grün Aktivierung Tagfahrlampe Fernlichtkontrolle Blau Aktivierung Fernlicht 5 - 9 Blinkerkontrolle Grün Betätigung Blinker Kontrolllampe Roll-Lock-System vordere Verwaltung Roll-Lock-System vordere Federung (siehe P.
  • Seite 16 WENDEN SIE SICH SO BALD WIE MÖGLICH AN EINE AUTORISIERTE VER- TRAGSWERKSTATT FÜR DIE NÖTIGEN ÜBERPRÜFUNGEN. BLINKENDE MIL-KONTROLLLAMPE: DIE LÄNGERE NUTZUNG DES FAHR- ZEUGS MIT BLINKENDER MIL-KONTROLLLAMPE KANN SCHÄDEN AM KATA- LYSATOR, AM MOTOR ODER AM FAHRZEUG VERURSACHEN. WENDEN SIE SICH SO BALD WIE MÖGLICH AN EINE AUTORISIERTE VERTRAGSWERK- STATT FÜR DIE NÖTIGEN ÜBERPRÜFUNGEN.
  • Seite 17 02_07...
  • Seite 18 12 = Symbol D.R.L. Tagfahrlichter. (Daytime Running Lights) automatisch 13 = Vorbereitung Symbol beheizbares Zubehör und Verwaltung der Heizstufe (opti- onal) 14 = Symbol für die Verbindung zwischen der PIAGGIO-App auf dem Smartphone und dem PMP3-Steuergerät im Fahrzeug • wenn es fest angezeigt wird, kommuniziert die App mit dem Steuergerät;...
  • Seite 19 18 = Multifunktionsbildschirm 19 = Anzeige einer vom L.C.D.A.S. erfassten Gefahr auf der rechten Seite (L.C.D.A.S. - Lane Change Decision Aid System) 20 = Kraftstoffstandanzeiger 21 = Kühlflüssigkeits-Temperaturanzeiger 22 = Pop-Up für Alarme - Informationen - Verwaltung Multimedia-System (PMP - PI- AGGIO MIA) 23 = Symbol Einstellungen Digitaldisplay und Fahrzeug 24 = Symbol Fahrzeugkonfiguration...
  • Seite 20 Es ist möglich, durch alle Menüs zu blättern, die sich auf die Einstellung verschiedener Parameter und die Konfiguration des Fahrzeugs beziehen, sowie die Informationen des Fahrtenbuchs und, wenn der Anschluss des Smartphones an das PMP-Steuer- gerät (Piaggio Multimedia Platform) durchgeführt wird, auch die Telefon-, Musik- und Medieninformationen anzuzeigen. 02_13...
  • Seite 21 Für die Navigation gibt es die folgenden Tasten: • SET (Auswahl / Bestätigung / Rücksetzung mit langem Tastendruck) • UP (hoch) • DOWN (runter) • RIGHT (rechts) 02_14 Im Popup-Fenster können zwei Arten von Symbolen erscheinen: • Symbol "A": Wird das Symbol "voll" dargestellt, zeigt das an, dass für die Interaktion ein langer Druck notwendig ist.
  • Seite 22 ÄNDERUNG DER FARBE DER HINTERGRUNDBELEUCHTUNG AM DIGITALDI- SPLAY Das Armaturenbrett ist mit einem Sensor ausgestattet, der die Hintergrundbeleuch- tung der Digitalanzeige automatisch an die Außenhelligkeit anpasst (Tag - Nacht). 02_16 Es ist jedoch auch möglich, die Farbe der Hintergrundbeleuchtung manuell zu ändern, indem die Funktion EINSTELLUNGEN aufgerufen wird und, durch kurzes Drücken der Tasten "UP"...
  • Seite 23 WARTUNGSSYMBOL Diese Funktion zeigt die planmäßigen Wartungsarbeiten an. Bei jeder Drehung des Zündschlüssels auf "ON", nach der anfänglichen Prüfung des Armaturenbretts, wenn weniger als 300 km (186.41 mi) bis zur nächsten Inspektion fehlen, blinkt das ange- gebene Symbol 10 Sekunden lang. Wenn der Kilometerstand der Inspektion erreicht ist, bleibt das Symbol bei jedem Drehen des Zündschlüssels auf «ON»...
  • Seite 24 Für jedes der ausgewählten Fahrtenbücher werden die folgenden Informationen auf dem Multifunktionsbildschirm angezeigt: • Gesamt-Kilometerzähler • Teilstrecken-Kilometerzähler • Fahrtzeit • Höchstgeschwindigkeit • Durchschnittsgeschwindigkeit • Batterie-Ladezustand • Durchschnittlicher Kraftstoffverbrauch • Momentaner Kraftstoffverbrauch 02_21 • VERBLEIBENDE STRECKE Durch kurzes Drücken der Tasten "UP" oder "DOWN" kann zwischen den verschie- denen angezeigten Informationen geblättert werden.
  • Seite 25 dung auf Untergrund mit geringer Haftung kann es zu einem stärkeren Durchrutschen des Hinterrads und damit zu einem Verlust der Fahrzeugs- tabilität kommen. ACHTUNG DER FAHRMODUS "SPORT" VERFÜGT ÜBER EINEN SPEZIELLEN ASR-TYP; BEI STRASSENVERHÄLTNISSEN MIT GERINGER HAFTUNG WIRD DIE VER- WENDUNG DES MODUS "COMFORT"...
  • Seite 26 Platform) ausgestattet sein, das über Bluetooth mit dem Smartphone kommuniziert, um Daten mit dem Fahrzeug auszutauschen und Multimedia-Inhalte zu verwalten. Die App «PIAGGIO» aus dem Play Store oder dem Apple Store herunterladen und am Smartphone installieren. Sobald eine Verbindung zwischen dem Steuergerät und dem Smartphone korrekt aufgebaut wurde, ist das Management der folgenden Funk- tionen direkt vom Digitaldisplay aus möglich:...
  • Seite 27 "Konf. Verbindung" > "Anfrage zur Verbindung". aufrufen. Die Auswahl durch kurzes Drücken der "SET"-Taste bestätigen. Die Aktivierung des Verfahrens wird durch das Blinken des Symbols der App "PIAGGIO" auf dem digitalen Display bestätigt. Die Bluetooth-Suche auf dem Smartphone aktivieren, das Gerät "PMP3-XXXX" aus- wählen, wenn erforderlich das Passwort "0000"...
  • Seite 28 Kontos gemäß den Anweisungen durchführen. Auf der Hauptseite der An- wendung "Verbinden" wählen. Das Modell des eigenen Fahrzeugs auswählen; das Symbol der App "PIAGGIO" erscheint auf dem Digitaldisplay und bestätigt, dass die Kommunikation zwischen der App und dem Fahrzeug aktiviert wurde.
  • Seite 29 Smartphones wird in jedem Fall auf das vollständige Bedienungshand- buch in der App "PIAGGIO" verwiesen. Es wird daran erinnert, dass die Installation und Verbindung der App für die Verwendung des Systems UNVERZICHTBAR ist. Das Handbuch der App mit den spezifischen Informationen zur Verwendung des Systems steht in jedem Fall online auf der Webseite www.app.piaggio.com zur Verfügung...
  • Seite 30 STAND UND DIE ERNEUTE ANMELDUNG UND DIE ERSTE VERBIN- DUNG MIT DEM FAHRZEUG IST ERFORDERLICH). • IM FALLE DER VERBINDUNG MIT EINEM NEUEN FAHRZEUG MUSS DER VORHERIGE PMP3-XXXX AUS DEN GEKOPPELTEN GERÄTEN GELÖSCHT WERDEN. ANMERKUNG ES WIRD EMPFOHLEN, MAXIMAL 2 SMARTPHONE ZUR OPTIMIERUNG DER FUNKTION DES SYSTEMS.
  • Seite 31 DIESER VORGANG IST NOTWENDIG, WENN DAS SMARTPHONE ERSETZT WERDEN SOLL. GPS-NAVIGATION Das System "PMP-PIAGGIO MIA", in Verbindung mit der App "PIAGGIO", ermöglicht die Ansicht der GPS-Anweisungen auf dem Digitaldisplay. Über Piktogramme, Daten zur Entfernung und Fahrzeiten kann man das gewünschte Ziel erreichen.
  • Seite 32 Lesen Sie die Anleitung zur Navigation durch, indem Sie sich mit ihrem Account in die Anwendung "PIAGGIO" einloggen. Wenn die Zieladresse eingegeben und die Navi- gation gestartet wurde, erscheint auf dem Digitaldisplay das Symbol der Navigation. 02_33...
  • Seite 33 02_34 Zeichenerklärung GPS-Navigationsmaske: 1 = Anzeige der Höchstgeschwindigkeit auf der gefahrenen Straße...
  • Seite 34 Die Auswahl durch langes Drücken der "SET"-Taste bestätigen. 02_35 Das System "PMP-PIAGGIO MIA" kommuniziert mit dem Benutzer durch Meldungen, die auf dem Pop-Up-Fenster des Digitaldisplays angezeigt werden können. Je nach Art der Nachricht zeigt die Grafik-Tafel Symbol, Farben und spezifische Nachricht.
  • Seite 35 • das Smartphone mit dem System PMP-PIAGGIO MIA über Bluetooth ver- binden; • die "PIAGGIO"-App auf dem Smartphone installieren und sich mit dem ei- genen Account einloggen; • einen Bluetooth-Kopfhörer mit dem System "PMP-PIAGGIO MIA" über die "PIAGGIO"-App verbinden •...
  • Seite 36 FUNKTIONEN FÜR ANRUFVERWALTUNG Eingehende Anrufe annehmen KURZER DRUCK AUF SET- TASTE Aktive Anrufe beenden LANGER DRUCK AUF SET- TASTE Eingehende Anrufe ablehnen LANGER DRUCK AUF SET- TASTE Ausgehenden Anruf halten LANGER DRUCK AUF SET- TASTE Aktivierung der LANGER DRUCK AUF UP-TASTE Lautstärkenregelung (bei ODER AUF DOWN-TASTE laufendem Gespräch)
  • Seite 37 Um alle Funktionen der Musikwiedergabe zu nutzen ist Folgendes erforderlich: • das Smartphone mit dem System PMP-PIAGGIO MIA über Bluetooth ver- binden; • die "PIAGGIO"-App auf dem Smartphone installieren und sich mit dem ei- genen Account einloggen; • einen Bluetooth-Kopfhörer mit dem System "PMP-PIAGGIO MIA" über die "PIAGGIO"-App verbinden.
  • Seite 38 FUNKTIONEN FÜR MUSIKVERWALTUNG Musikwiedergabe KURZER DRUCK AUF SET- TASTE Aktivierung der LANGER DRUCK AUF UP-TASTE Lautstärkenregelung (bei ODER AUF DOWN-TASTE laufender Musik) Die Lautstärke erhöhen (bei KURZER DRUCK AUF UP-TASTE laufender Musik) Die Lautstärke verringern (bei KURZER DRUCK AUF DOWN- laufender Musik) TASTE Nächstes Musikstück (bei...
  • Seite 39 Nach Aufrufen der Funktion EINSTELLUNGEN, mit kurzem Druck der Tasten "UP" oder "DOWN" durch die verschiedenen Untermenüs blättern; Die Auswahl durch kur- zes Drücken der "SET"-Taste bestätigen, um auf das gewünschte Untermenü zuzu- greifen. 02_44 Nach Auswahl des Untermenüs wird dieses mit einem Leuchtbalken hervorgehoben; durch erneutes kurzes Drücken der "SET"-Taste kann der gewünschte Parameter geändert werden: 02_45...
  • Seite 40 02_46 1 - Menü "Sprache" • Italienisch: ON/OFF • Englisch: ON/OFF...
  • Seite 41 • Französisch: ON/OFF • Deutsch: ON/OFF • Spanisch: ON/OFF • Verlassen 2 - Menü "Konfiguration" • Uhr: Uhreinstellung; 12h, 24h / ON, OFF / Beenden • Maßeinheit: • Geschwindigkeit und Kraftstoffverbrauch: Km/h / mph mpg ENG / mph mpg USA / ON, OFF / Verlassen •...
  • Seite 42 Maßeinheit ändern Wenn die Funktion EINSTELLUNGEN aufgerufen ist, durch kurzes Drücken der Tas- ten "UP" oder "DOWN" durchblättern und das Menü "KONFIGURATION" durch kurzes Drücken der Taste "SET" aufrufen. Durch kurzes Drücken der Tasten "UP" oder "DOWN" , den Parameter auswählen: •...
  • Seite 43 Einstellen der Anzeige/Farbgebung von Tachometer und Drehzahlmesser Die Anzeige und die Farbgebung des Tachometers "A" und des Drehzahlmessers "B" in der Digitalanzeige können in den folgenden zwei Konfigurationen für jeden Fahrmodus eingestellt werden: • analog • digital 02_49 Wenn die Funktion EINSTELLUNGEN aufgerufen ist, durch kurzes Drücken der Tas- ten "UP"...
  • Seite 44 Einstellung Tagesleuchten D.R.L. (Daytime Running Lights) automatisch (so- fern anwendbar) Wenn die Funktion EINSTELLUNGEN aufgerufen ist, durch kurzes Drücken der Tas- ten "UP" oder "DOWN" durchblättern und das Menü "KONFIGURATION" durch kurzes Drücken der Taste "SET" aufrufen. Durch kurzes Drücken der Tasten "UP" oder "DOWN" , den gewünschten Parameter auswählen: •...
  • Seite 45 Grafiken geblättert werden. 02_55 SYSTEM L.C.D.A.S. - Lane Change Decision Aid System Das Fahrzeug ist mit dem Steuergerät PMP-PIAGGIO MIA (Piaggio Multimedia Plat- form) ausgestattet, das über Bluetooth mit dem Smartphone kommuniziert, um Daten mit dem Fahrzeug auszutauschen und Multimedia-Inhalte zu verwalten.
  • Seite 46 ZEUG MIT INTELLIGENTEN FAHRHILFEN AUSGESTATTET IST, WIE Z. B. L.C.D.A.S. (LANE CHANGE DECISION AID SYSTEM) UND CRUISE CONTROL, DIE IMMER VOM FAHRER GESTEUERT ODER KORRIGIERT WERDEN MÜSSEN. DIESE SYSTEME SIND AUSSCHLIESSLICH DAZU BESTIMMT, DEN FAHRER BEIM FAHREN ZU UNTERSTÜTZEN, INDEM SIE DIE FAHRBEDINGUNGEN VER- BESSERN.
  • Seite 47 Das Radar erkennt die Anwesenheit von Fahrzeugen, die aus den Seitenbereichen unmittelbar hinter dem Fahrzeug kommen. Es wird daher verwendet, um einen Rich- tungswechsel zu vermeiden, auch auf der Fahrspur bleibend, wenn ein anderes Fahrzeug in der Nähe ist, das nicht leicht zu erkennen ist. ACHTUNG WENN DAS HINTERE RADAR AKTIVIERT IST, ERKENNT ES NICHT DIE FAHR- 02_57...
  • Seite 48 ACHTUNG ES WIRD EMPFOHLEN, DAS RADAR NIEMALS MIT GEGENSTÄNDEN ZU BE- DECKEN (AUFKLEBER, KLEIDUNG, ...) UND ES IMMER SAUBER ZU HALTEN, UM SEINE FUNKTION ZU GEWÄHRLEISTEN. WENN EIN GEGENSTAND DAS RADAR LÄNGER ALS 30 SEKUNDEN VER- DECKT, WIRD DAS RADAR DEAKTIVIERT UND DAS DIGITALE DISPLAY ZEIGT EINE WARNMELDUNG AN.
  • Seite 49 Um das L.C.D.A.S.-System zu aktivieren, wenn die Funktion EINSTELLUNGEN auf- gerufen ist, durch kurzes Drücken der Tasten "UP" oder "DOWN" durchblättern und das Menü "KONFIGURATION" durch kurzes Drücken der Taste "SET" aufrufen. Durch kurzes Drücken der Tasten "UP" oder "DOWN" , den gewünschten Parameter auswählen: •...
  • Seite 50 • LCA: ON/OFF 02_62 • DRL: automatisch ON-OFF (sofern anwendbar) 02_63 Durch kurzen Drücken der Tasten "UP" oder "DOWN" kann zwischen den verschie- denen Funktionen geblättert werden. Für jede der Funktionen (mit Ausnahme des ASR-Systems) kann durch langes Drü- cken der Taste "SET" der eingestellte Parameter geändert werden, was zu einer Änderung der grafischen Darstellung führt.
  • Seite 51 DIE ÄNDERUNG DER PARAMETER IN EINEM MENÜ WIRD VOLLKOMMEN AUCH IM ANDEREN MENÜ SICHTBAR. Cruise Control Der Tempomat (Cruise Control) ist ein elektronisches System, mit dem man eine ge- wählte Geschwindigkeit beibehalten kann. Um das System zu starten, muss der Wahlschalter Cruise Control "A" lange Zeit (mehr als 1 Sekunde) nach links geschoben werden.
  • Seite 52 ANMERKUNG WENN EIN DIEBSTAHLSICHERUNGSSYSTEM VORHANDEN IST, MUSS ES ENTSPERRT WERDEN, UM DIE AKTIVIERUNG DES SYSTEMS ZU ERMÖGLI- CHEN. Wenn das System gestartet ist, leuchtet das Symbol in der Digitalanzeige im Blink- modus. Der Wechsel vom Zustand "OFF" zum Zustand "ON" ist auch bei abgestelltem Motor möglich, solange der Motorstoppschalter in der Position "RUN"...
  • Seite 53 Nun kann der Gasgriff losgelassen werden, denn das System behält automatisch die gewählte Geschwindigkeit bei. Es ist möglich die eingestellte Geschwindigkeit zu erhöhen oder zu verringern, indem der Cruise Control-Wahlschalter nach oben oder unten gedrückt wird: • kurzer Druck (unter 1 Sekunde): Erhöhen/Verringern der Geschwindigkeit von 1 km/h;...
  • Seite 54 Das System schaltet sich vollständig aus, die gespeicherte Geschwindigkeit geht ver- loren und das entsprechende Symbol in der Digitalanzeige erlischt, wenn eine der folgenden Bedingungen eintritt: • Längeres Verschieben des Wahlschalters nach links (länger als 1 Sekunde); • Schalter zum Abstellen des Motors (RUN/OFF) auf "OFF"; •...
  • Seite 55 Beim Drehen des Schalters darauf achten, dass er korrekt in die Positionen «LOCK» und «OFF» gedreht wird: Der Knopf muss am Anschlag auf «LOCK» oder genau auf «OFF» losgelassen werden. WARNUNG WENN DER KNOPF DES SCHALTERS IN EINER ZWISCHENPOSITION LOSGE- LASSEN WIRD, FUNKTIONIERT DER VERRIEGELUNGSMECHANISMUS NICHT, 02_74 DER EINE BETÄTIGUNG DES ROTORS DURCH UNBEFUGTE VERHINDERT.
  • Seite 56 Den Anlasserschalter in die Position «LOCK» drehen. ACHTUNG WÄHREND DER FAHRT DEN ANLASSSCHALTER NIE IN STELLUNG "LOCK" ODER "OFF" DREHEN. 02_76 Lenkschloss aufsperren (02_77) Den Anlassschalter in die Position «ON» drehen. ACHTUNG WÄHREND DER FAHRT DEN ANLASSSCHALTER NIE IN STELLUNG "LOCK" ODER "OFF"...
  • Seite 57 Lenkradschloss absperren (02_78, 02_79) Wenn nach links abgebogen werden soll, den Blinkerschalter «A» nach links in Po- sition «1» stellen.Wenn nach rechts abgebogen werden soll, den Blinkerschalter «A» nach rechts in Position «2» stellen. Um die Blinker auszuschalten, den Schalter «A»...
  • Seite 58 Lichtumschalter (02_81, 02_82) Mit dem Lichtwechselschalter in Position «0» ist das vordere Standlicht und das Fern- licht/Abblendlicht aktiviert. In Position «1» ist nur das Tagfahrlicht (DRL), aktiviert, das ausschließlich während des Tages verwendet werden muss, sofern man sich nicht in Tunneln befindet, oder Nebel, Schnee, Regen oder schlechte Sichtverhältnisse vorhanden sind.
  • Seite 59 Umschalter fernlicht/ abblendlicht (02_83, 02_84) Die Position «0» des Wechselschalters entspricht der Wahl des Abblendlichts. Wird der Wechselschalter in Position «1» gebracht, wird das Fernlicht aktiviert. Die Position «2» aktiviert die Lichthupe; der Schalter kehrt automatisch in Position «0» zurück. Die Lichthupe übernimmt auch die Funktion des Sicherheitslichts, das im Falle des Defekts der Sicherung des Fernlichts aktiviert werden kann.
  • Seite 60 Bei eingeschaltetem Fernlicht leuchtet die entsprechende Kontrolllampe am Armatu- renbrett starr. 02_84 Schalter warnblinkanlage (02_85, 02_86) Bei Betätigung dieses Schalters werden alle vier Blinker gleichzeitig eingeschaltet. Die Warnblinkanlage kann über den Schalter «A» nur mit Anlasserschalter in Position «ON» eingeschaltet werden. Einmal eingeschaltet, funktioniert die Warnblinkanlage auch dann weiter, wenn der Anlasserschalter auf «OFF»...
  • Seite 61 Startschalter (02_87, 02_88, 02_89, 02_90) Die Starttaste hat drei Funktionen: 1. Starten des Motors 2. Auswahl des Fahrmodus (Betriebsmodus ECO - COMFORT - SPORT) 3. Betätigung des Rückwärtsgangs 02_87 Mit dem Schalter zum Abschalten des Motors in Position "RUN" den Anlasserschalter drücken, um den Motor zu starten, nachdem einer der beiden Bremshebel gezogen wurde.
  • Seite 62 Mit dem Betriebsartenwahlschalter Drive/Rückwärtsgang in Position «R» (Rückwärts- gang) betätigt der Anlasserschalter den Rückwärtsgang. Die Auswahl des Rück- wärtsgangs wird durch das Bild der hinteren Kamera auf dem digitalen Display angezeigt. 02_89 Wenn sich das Fahrzeug im Leerlauf befindet und der Betriebsartenwahlschalter Drive/Rückwärtsgang in Position "D"...
  • Seite 63 AKTIVIERUNG DES RÜCKWÄRTSGANGES AUSSCHLIESSLICH DANN, WENN DAS FAHRZEUG STILLSTEHT. Die Freigabe des Rückwärtsgangs wird durch die Einschaltung der Heckkamera am Digitaldisplay angezeigt. Für die Anweisungen zur Verwendung des Rückwärtsgangs wird auf den Abschnitt «Rückwärtsgang» im Kapitel «Benutzungshinweise» verwiesen. 02_92 Schalter zum Abstellen des Motors (02_93, 02_94) Mit Not-Aus-Schalter in Position «RUN»...
  • Seite 64 Falls der Motorstart blockiert ist, leuchtet auch das entsprechende Symbol am Digi- taldisplay auf. 02_94 Wechselschalter lösen – blockieren vordere federung (02_95) Der Wechselschalter schaltet die Verriegelung der Vorderradaufhängung ein und aus. Da dieses Argument sehr umfangreich ist, verweisen wir auf die Bedienungsanleitung im Kapitel Benutzungshinweise.
  • Seite 65 Antiblockiersystem (ABS) (02_96, 02_97, 02_98) Das Fahrzeug verfügt über ein Antiblockiersystem ABS an den Rädern. A: Hallgeber B: Geschwindigkeitssensor • ABS: Es handelt sich um eine hydraulisch - elektronische Vorrichtung, die den Druck im Inneren des Bremskreises begrenzt, wenn ein am Rad an- gebrachter Sensor dessen Tendenz zur Blockierung erfasst.
  • Seite 66 ACHTUNG IM FALLE DER FEHLFUNKTION DER BATTERIE SCHALTET SICH DAS ABS - ASR SYSTEM AUS. Bei jedem Drehen des Anlassschalters auf «ON» führt das ABS-Steuergerät eine Kontrolle des Systems durch, während der die ABS-Kontrolllampe blinkt. Diese Phase endet bei Überschreiten der 5 Km/h Geschwindigkeit mit Ausschalten der Kontroll- lampe.
  • Seite 67 Antiblockiersystem (ASR) (02_99, 02_100, 02_101, 02_102, 02_103, 02_104, 02_105, 02_106, 02_107) Das ASR-System ist ein Fahrerassistenzsystem, das den Fahrer bei den Beschleu- nigungsmanövern unterstützt, vor allem auf Untergrund mit geringer Bodenhaftung und unter Bedingungen, die ein plötzliches Rutschen des Hinterrads bewirken kön- nen.
  • Seite 68 - Fest eingeschaltet bei fahrendem Fahrzeug: Das System ist deaktiviert und greift bei Haftverlust nicht ein. • Wenn die Deaktivierung gewollt vorgenommen wurde (Druck der entsprech- enden Taste «1» länger als 1 Sekunde), empfehlen wir, das System so schnell wie möglich wieder einzuschalten. •...
  • Seite 69 ACHTUNG ES WIRD DARAUF HINGEWIESEN, DASS DIE FAHRERASSISTENZSYSTEME NICHT DIE PHYSIKALISCHEN HAFTGRENZEN ÄNDERN KÖNNEN UND NICHT DAS KORREKTE POWER-MANAGEMENT SOWOHL AUF GERADER STRECKE ALS AUCH IN DER KURVE ERSETZEN. DAS FAHRZEUG SOLLTE DAHER STETS MIT ÄUßERSTER VORSICHT UND UNTER EINHALTUNG DER GESETZE VERWENDET WERDEN.
  • Seite 70 ACHTUNG EIN SCHLECHTER WARTUNGSZUSTAND DER REIFEN KANN STÖRUNGEN DES ASR-SYSTEMS BEWIRKEN. BEI WIEDERHOLTEN EINGRIFFEN DES ASR AUCH AUF STRAßENBELAG MIT GUTER HAFTUNG ODER WENN MAN EIN WENIG GAS GIBT, MUSS ZUERST DER VERSCHLEIß UND/ODER DER DRUCK DER REIFEN ÜBERPRÜFT WER- DEN.
  • Seite 71 FUNKTIONSWEISE DER ASR-KONTROLLLAMPE ASR-KONTROLLLAMPE BEI ASR WÄHREND DER FAHRT ASR-KONTROLLLAMPE BEI AUSGESCHALTETEM IN BETRIEB (BEDINGUNG STATUS ASR-SYSTEM LAUFENDEM MOTOR UND MOTOR ODER SCHLÜSSEL GERINGER FAHRENDEM FAHRZEUG AUF«ON» BODENHAFTUNG) «ASR»-Symbol: blinkt langsam 1 ASR AKTIV und kalibriert «ASR»-Symbol: Ausgeschaltet «ASR»-Symbol: blinkt schnell 5 Hz ASR AKTIV nicht kalibriert «ASR»-Symbol: leuchtet fest «ASR»-Symbol: blinkt schnell 5 Hz...
  • Seite 72 • Den Motor starten und eine kurze geradlinige Strecke auf ebener Straße mit mehr als 5 km/h (3.1 mph) fahren und das Verlöschen des Blinkens der beiden Kon- trolllampen ABS und ASR abwarten; • Anhalten und den Motor im Leerlauf mindestens 5 Sekunden laufen lassen; 02_104 •...
  • Seite 73 • Das Ende des Vorgangs wird durch das Verlöschen der ASR-Kontrolllampe «2» angezeigt und das ASR-System ist jetzt funktionstüchtig. • Zum Speichern des Vorgangs den Motor durch Drehen des Zündschlüssels in die Stellung "OFF" ausschalten und mindestens 60 Sekunden vor einem erneuten Drehen auf «ON»...
  • Seite 74 Um eine zusätzliche Kopie der Fernbedienung zu erhalten, wenden Sie sich bitte an die autorisierte Kundendienststelle mit dem «MASTER» -Schlüssel und mit allen Fernbedienungen in Ihrem Besitz. 02_109 WARNUNG DEN MASTER-SCHLÜSSEL SORGFÄLTIG AUFBEWAHREN. GEHT ER VERLOREN, MÜSSEN SÄMTLICHE BAUTEILE DES "PIAGGIO KEY- LESS"-SYSTEMS AUSGETAUSCHT WERDEN.
  • Seite 75 LED-Kontrollanzeige für eingeschaltete Wegfahrsperre (02_110, 02_111, 02_112) Der Betrieb des Systems «PIAGGIO WEGFAHRSPERRE» wird durch das Blinken der entsprechenden Kontrolllampe angezeigt. Nach der Authentifizierung und dem Anlassen des Motors wird nach zirka 50 Meter Fahrt die Präsenz der Fernbedienung geprüft. Falls der Fahrer diese nicht mehr dabei hat, wird er durch das Blinken der Kontrolleuchte der WEGFAHR- SPERRE auf der Instrumenteneinheit gewarnt.
  • Seite 76 Arbeitsweise (02_113, 02_114, 02_115, 02_116) Für einen besseren Schutz gegen Diebstahl ist das Fahrzeug mit einem elektron- ischen Motorblockiersystem "PIAGGIO WEGFAHRSPERRE" ausgestattet, das sich automatisch einschaltet, wenn die Fernbedienung vom Fahrzeug entfernt wird. In der Fernbedienung befindet sich eine integrierte elektronische Vorrichtung, die die Kommunikation zwischen dem Steuergerät der WEGFAHRSPERRE und dem Mo-...
  • Seite 77 Drückt man den Anlasserschalter und lässt diesen los, kommuniziert das System «PIAGGIO WEGFAHRSPERRE» mit der Fernbedienung. Nur nachdem das Schutzsystem die Fernbedienung erkannt hat, kann der Anlasser- schalter auf «ON» gedreht und der Motor angelassen werden. Für das Verfahren zur Aktivierung und Authentifizierung der Fernbedienung wird auf den Abschnitt «Fernbedienung»...
  • Seite 78 02_129, 02_130, 02_131, 02_132, 02_133) Das Fahrzeug verfügt über eine Fernbedienung für die Verwendung des Systems «Piaggio Keyless», das eine Freigabe des Zündschlosses gestattet, ohne dass ein mechanischer Schlüssel in das Schloss gesteckt werden muss. Das System führt eine Authentifizierung zwischen Fahrzeug und Fernbedienung durch, um sicherzustellen, dass es sich um einen korrekt angelernten elektronischen Schlüssel handelt.
  • Seite 79 Diese Funktionen sind immer aktiv, sofern die Fernbedienung korrekt gekoppelt wur- WARNUNG DAS SYSTEM «PIAGGIO KEYLESS» VERWENDET FUNKWELLEN. DAHER KANN DER AKTIONSRADIUS VARIIEREN ODER DAS SYSTEM KÖNNTE UNTER DEN FOLGENDEN BEDINGUNGEN NICHT RICHTIG FUNKTIONIEREN: • WENN DIE BATTERIE DER FERNBEDIENUNG LEER IST;...
  • Seite 80 FAHRZEUGERKENNUNG - BIKE FINDER Wird der Knopf «1» gedrückt, so aktiviert sich die Funktion zur Erkennung des Fahr- zeugs aus der Entfernung (Bike Finder): die Fahrtrichtungsanzeiger blinken zwei Mal. 02_118 ÖFFNEN DER TANKKLAPPE Wird der Knopf «2» länger als 1,5 Sekunden mit Zündschloss in Position «OFF» oder «LOCK»...
  • Seite 81 «Piaggio Keyless» durchgeführt werden. Wenn die LED rot leuchtet, kann die Authentifizierung nicht durchgeführt werden. 02_121 Um den Zustand des Systems «Piaggio Keyless» danach zu prüfen, eine der drei Tasten der Fernbedienung leicht drücken. Die LED zeigt den Status entsprechend der Farbe an: •...
  • Seite 82 Die obigen Angaben beziehen sich auf einen idealen Zustand, keine externen Signale, welche die Funkkommunikation des "Piaggio Keyless System" auf seiner Standard- frequenz (434 MHz) stören könnten. Es wird darauf hingewiesen, dass der Anwendungsbereich während des Fahrzeug- betriebs erheblich reduziert werden kann, bis zu 0,5 m.
  • Seite 83 Für die Authentifizierung wie folgt vorgehen: • Den Anlasserschalter drücken und loslassen, damit die Kommunikation zwi- schen Steuergerät und Fernbedienung aufgebaut wird. 02_126 Nach der Erkennung wird das Zündschloss freigegeben und kann, wie in der Meldung auf dem digitalen Display angegeben, in die Position «ON» gedreht werden. Das digitale Display schaltet sich ein und das Fahrzeug kann gestartet werden.
  • Seite 84 Die Fernbedienung wird durch interne Batterien mit Strom versorgt. Mit der Zeit ent- laden sich die Batterien. Wenn die Batterie der Fernbedienung fast leer ist (jedoch noch den Betrieb gewähr- leistet), beginnen die Kontrollleuchte WEGFAHRSPERRE auf der Instrumentenein- heit und die LED auf der Fernbedienung zu blinken. 02_129 PASSIVE ERKENNUNG DER FERNBEDIENUNG Wenn die Batterie der Fernbedienung ganz leer ist oder wenn externe Funkstörungen...
  • Seite 85 • mit der Fernbedienung (oder ggf. mit dem mechanischen MASTER-Schlüs- sel) in Position, den Anlasserschalter drücken und loslassen, um die Kom- munikation zwischen dem Steuergerät und der Fernbedienung zu aktivieren; 02_132 • Nach ein paar Sekunden leuchtet die Digitalanzeige auf und die LED WEG- FAHRSPERRE beginnt zu blinken;...
  • Seite 86 Wechseln der Batterien in der Fernbedienung (02_135, 02_136, 02_137, 02_138, 02_139) Wenn die LED der Fernbedienung grün oder rot blinkt, ist der Batteriestand der Fern- bedienung schwach. Ersetzen Sie die Batterie sobald wie möglich. 02_135 Die Batterie ist eine 3-Volt-Knopfbatterie vom Typ CR2032. Dazu wie nachstehend beschrieben vorgehen: Den unteren Teil der Fernbedienung öffnen, indem man ein Hebelwerkzeug aus Kunststoff in den Schlitz einführt.
  • Seite 87 Die Tasten abnehmen und die Befestigungsschrauben abschrauben. 02_138 Die Platine aus der unteren Schalenhälfte nehmen und die Batterie austauschen. Die neue Batterie mit dem Pluspol (wo das Abkürzungszeichen der Batterie aufgeführt ist) auf die Kontaktplatten setzen. Nun die Fernbedienung in umgekehrter Reihenfolge wieder zusammenbauen, dazu die beiden Schalenhälften bis zum Einrasten mit den Fingern zusammendrücken.
  • Seite 88 KEINE GEGENSTÄNDE LAGERN, DIE VON FEUCHTIGKEIT BETROFFEN SIND ODER AUF MÖGLICHE STOFFE REAGIEREN, DIE DURCH DIE FÄCHER EIN- TRETEN, AUCH WENN DIESE GESCHLOSSEN SIND. ACHTUNG DIE IM LIEFERUMFANG ENTHALTENE USB-BUCHSE IST ZUM LADEN UND/ ODER FÜR DIE STROMVERSORGUNG DER MEISTEN HANDELSÜBLICHEN GE- RÄTE KOMPATIBEL.
  • Seite 89 OBD-Buchse (02_142) Das Fahrzeug ist mit einer OBD-Buchse (On-Board-Diagnose) ausgestattet, um sein reibungsloses Funktionieren bei einer autorisierten Vertragswerkstatt zu überwa- chen. 02_142 Het zadel (02_143) Im Helmfach haben zwei Integralhelme Platz, wenn sie korrekt wie auf der Abbildung gezeigt untergebracht werden. 02_143...
  • Seite 90 Sitzbanköffnung (02_144, 02_145, 02_146) Mit dem Anlasserschalter auf «OFF» oder «LOCK» kann die Sitzbank mit der Fern- bedienung geöffnet werden, indem man die Taste «3» länger als 1,5 Sekunden drückt. ANMERKUNG DIE FERNBEDIENUNG KANN IN EINEM ABSTAND VON UNTER 50 METERN VOM FAHRZEUG VERWENDET WERDEN.
  • Seite 91 Öffnen der sitzbank als zugang zum helmfach im notfall (02_147, 02_148) Falls die Batterieversorgung des Fahrzeugs ausgefällt, kann die Sitzbank geöffnet und auf das Helmfach zugegriffen werden, indem man wie nachstehend beschrieben vorgeht: Den mechanischen Schlüssel in das Notschloss «A» auf der Fahrzeugrückseite ein- setzen und gegen den Uhrzeigersinn drehen.
  • Seite 92 Fahrgestell- und motornummer (02_150, 02_151, 02_152) Die Rahmen- und Motornummer bestehen aus einer Präfix und einer Ziffer, die jeweils auf dem Rahmen bzw. dem Motor eingeprägt sind. Diese Nummern müssen bei Be- stellungen von Ersatzteilen immer angegeben werden. Überprüfen Sie, ob die Fahr- gestellnummer und Präfix am Fahrzeug mit der Nummer in den Fahrzeugdokumenten übereinstimmt.
  • Seite 93 Motornummer Die Motornummer «B» ist in der Nähe der unteren Halterung des hinteren linken Stoßdämpfers eingestanzt. 02_152...
  • Seite 95 MP3 530 hpe Kap. 03 Benutzungshinw eise...
  • Seite 96 Kontrollen (03_01) Es liegt in der Verantwortung des Kunden zum Schutz der Personensicherheit und der Fahrzeugeffizienz vor jeder Fahrzeugverwendung die folgenden Kontrollen aus- zuführen: 1. den Betrieb der Vorder- und Hinterradbremsen; 2. den korrekten Lauf des Gasgriffs beim Öffnen und beim Loslassen; 3.
  • Seite 97 Außerdem kann die Tankklappe auch elektrisch geöffnet werden, indem die entspre- chende Taste am Lenker gedrückt wird, wenn sich das Zündschloss in Position «OFF» oder «LOCK» befindet. Mit Zündschloss in Position «ON» oder mit laufendem Motor muss das Fahrzeug still- stehen, damit die Tankklappe geöffnet werden kann.
  • Seite 98 ACHTUNG BRENNENDE ZIGARETTEN UND OFFENE FLAMMEN VON DER TANKÖFFNUNG FERNHALTEN: BRANDGEFAHR. DIE GIFTIGEN BENZINDÄMPFE NIEMALS EIN- ATMEN. ACHTUNG BEIM TANKEN KEINE ELEKTRONISCHEN GERÄTE UND/ODER MOBILTELE- FONE VERWENDEN. DA ES DURCH KRAFTSTOFFDAMPF ZU SCHÄDEN AN OBJEKTEN UND PERSONEN KOMMEN KANN. ACHTUNG WARNUNG BEIM TANKEN DIE TANKKUPPLUNG KOMPLETT IN DEN TANK EINSETZEN, NACH DEM ERSTEN KLICKEN DIE KRAFTSTOFFZUFÜHRUNG UNTERBRE-...
  • Seite 99 Die Europäische Norm EN 16942 schreibt die Kennzeichnung der Kraftstoff-Fahr- zeug-Kompatibilität durch ein grafisches Symbol zur Information der Verbraucher vor. Die auf der Seite dargestellten Symbole erleichtern die Erkennung des richtigen Kraft- stoffs, der für das eigene Fahrzeug zu verwenden ist. Vor dem Tanken die Symbole in der Nähe des Einfüllstutzens prüfen und mit dem auf der Tankstellenpumpe ange- gebenen.
  • Seite 100 Der Benzinstand im Tank wird von der entsprechenden Anzeige auf dem Armaturen- brett angegeben. 03_06 Das Erreichen der Kraftstoffreserve wird durch Aufleuchten des entsprechenden Symbols am Digitaldisplay angezeigt. WARNUNG DAS AUFLEUCHTEN DER KONTROLLLAMPE ZEIGT DAS ERREICHEN DER KRAFSTSTOFFRESERVE AN. DEN TANK RECHTZEITIG AUFFÜLLEN. WARNUNG 03_07 WÄHREND DES GEBRAUCHS DES FAHRZEUGS, DEN KRAFTSTOFF IM TANK...
  • Seite 101 Das Digitaldisplay meldet die Notwendigkeit des Auftankens auch durch Beleuchtung eines orangefarbenen Felds mit einem spezifischen Warnhinweis und das Symbol der Kraftstoffreserve. 03_08 Einstellen der Stoßdämpfer (03_09, 03_10) Zur Einstellung der Vorspannung der hinteren Gas-Stoßdämpfer ist wie folgt vorzu- gehen: 1.
  • Seite 102 ACHTUNG DAS FAHREN MIT NICHT RICHTIG AUF DAS FAHRER- UND EVENTUELLE BEI- FAHRERGEWICHT EINGESTELLTER FEDERVORSPANNUNG KANN DEN FAHRKOMFORT UND DIE FAHRPRÄZISION BEEINTRÄCHTIGEN. WARNUNG UM VERLETZUNGSGEFAHR (ABSCHÜRFUNGEN) ZU VERMEIDEN, SOLLTEN BEIM EINSTELLEN DER STOßDÄMPFER SCHUTZHANDSCHUHE GETRAGEN WERDEN. WARNUNG ES WIRD ABSOLUT DAVON ABGERATEN DIE VORSPANNUNG AN DEN BEI- DEN STOßDÄMPFERN UNTERSCHIEDLICH EINZUSTELLEN ACHTUNG DEN EINSTELLVORGANG BEI KALTEM AUSPUFF AUSFÜHREN UND ENT-...
  • Seite 103 Einfahren (03_11) WÄHREND DER ERSTEN 1000 KM. DAS FAHRZEUG NICHT MIT MEHR ALS 80% DER VORGESEHENEN HÖCHSTGESCHWINDIGKEIT FAHREN. VOLLGAS VER- MEIDEN. NIE ÜBER LANGE STRECKEN MIT KONSTANTER GESCHWINDIGKEIT FAHREN. NACH DEN ERSTEN 1000 KM. DIE GESCHWINDIGKEIT SCHRITTWEI- SE BIS ZUM ERREICHEN DER HÖCHSTGESCHWINDIGKEIT ERHÖHEN, WO DIES ZULÄSSIG IST.
  • Seite 104 • Das Verfahren zur Aktivierung und Erkennung der Fernbedienung durchfüh- ren, dazu die Anweisungen im Absatz "Fernbedienung" beachten; Das Zünd- schloss wird freigegeben. • Die Anweisungen in der visuellen Meldung am Digitaldisplay befolgen, und das Zündschloss in Position «ON» drehen. 03_13 •...
  • Seite 105 WARNUNG NACH EINEM KALTSTART DES MOTORS IST ES RATSAM, EINIGE MINUTEN ZU WARTEN, BEVOR DER GASGRIFF LANGSAM GEDREHT WIRD. ACHTUNG BEI LAUFENDEM MOTOR UND MIT DER VORDEREN RADAUFHÄNGUNG BLO- CKIERT, SOBALD DER FAHRER AUF DEM SITZ IN FAHRPOSITION SITZT, BENÖTIGT DAS EINSPRITZSYSTEM ETWA EINE HALBE MINUTE ZEIT, BEVOR DER GASGRIFF GEÖFFNET WIRD.
  • Seite 106 WARNUNG DAS HINTERRAD WIRD AUCH BEI NUR GERINGER DREHUNG DES GAS- GRIFFS VOM AUTOMATIKGETRIEBE IN DREHUNG VERSETZT. NACH DEM STARTEN DIE BREMSE VORSICHTIG LOSLASSEN UND NACH UND NACH GAS GEBEN. ACHTUNG BEI LEEREM KRAFTSTOFFTANK NICHT AUF «ON» SCHALTEN UND NICHT VERSUCHEN ZU STARTEN.
  • Seite 107 ANMERKUNG NACH EINER FAHRT VON ZIRKA 50 METERN KONTROLLIERT DAS SYSTEM DIE PRÄSENZ DER FERNBEDIENUNG; FALLS DER FAHRER DIESE NICHT MEHR DABEI HAT, WIRD ER DURCH DAS BLINKEN DER KONTROLLLEUCHTE DER WEGFAHRSPERRE AUF DER INSTRUMENTENEINHEIT GEWARNT. 03_16 Mit dem Wahlschalter Modus Drive/Rückwärtsgang in Position «D» (Drive) den aus- gewählten Fahrmodus auswählen, indem man kurz den Anlasserschalter drückt (es wird auf den Abschnitt "Digitaldisplay") verwiesen.
  • Seite 108 LER FAHREN ALS DIES BEI NORMALER FAHRT AUF EBENER STRASSE MÖG- LICH WÄRE. WARNUNG NACH LÄNGERER FAHRT MIT HÖCHSTGESCHWINDIGKEIT NIEMALS SOFORT DEN MOTOR ABSTELLEN, SONDERN IHN ERST EINIGE SEKUNDEN IM LEER- LAUF LAUFEN LASSEN. Bei startschwierigkeiten Den im Abschnitt «Starten des Motors» beschriebenen Vorgang genau beachten. WARNUNG DER GASGRIFF MUSS IN DER LEERLAUFSTELLUNG BLEIBEN, DA JEDE AN- DERE STELLUNG EIN STARTEN DES FAHRZEUGS VERHINDERT.
  • Seite 109 Retromarcia (03_18, 03_19, 03_20, 03_21, 03_22, 03_23, 03_24) Das Fahrzeug verfügt über ein System des Rückwärtsgangs, das seine Manövrier- barkeit im Stillstand erleichtert. Der Rückwärtsgang erlaubt eine Höchstgeschwindigkeit in der Ebene von etwa 2 km/ h (1,2 mph) und das Überwinden eines maximalen Gefälles von etwa 18%, wenn sich nur der Fahrer an Bord befindet, bezw.
  • Seite 110 3. Die Aktivierung des Rückwärtsgans wird bestätigt, wenn die Rückfahrkamera ein- geschaltet ist. 03_20 Die von der Kamera aufgenommenen Bilder werden direkt auf dem digitalen Display angezeigt. ACHTUNG FÜR DEN ORDNUNGSGEMÄSSEN BETRIEB MUSS DIE KAMERA IMMER FREI VON SCHLAMM, SCHMUTZ, SCHNEE UND EIS GEHALTEN WERDEN. BEIM REI- NIGEN DER KAMERA DARAUF ACHTEN, SIE NICHT ZU ZERKRATZEN ODER 03_21 ZU BESCHÄDIGEN;...
  • Seite 111 KAMERA IST EIN HILFSMITTEL FÜR DEN FAHRER, ABER DIE AUFMERKSAM- KEIT DES FAHRERS DARF BEI POTENZIELL GEFÄHRLICHEN MANÖVERN, AUCH BEI NIEDRIGEN GESCHWINDIGKEITEN, NIE NACHLASSEN. WARNUNG DIE KAMERA KEINEN STARKEN ERSCHÜTTERUNGEN ODER VIBRATIONEN AUSSETZEN, UM SIE NICHT ZU BESCHÄDIGEN ODER EINE FEHLFUNKTION ZU VERURSACHEN.
  • Seite 112 NACH DEM DEAKTIVIEREN DES RÜCKWÄRTSGANGS WIRD DAS ASR-SYS- TEM AUTOMATISCH WIEDER AKTIVIERT UND DIE KONTROLLLAMPE ASR VERLISCHT WIEDER. 4. Die Starttaste betätigen, um den Rückwärtsgang einzuschalten. ANMERKUNG DIE MAXIMALE FORTWÄHRENDE VERWENDUNGSZEIT DES RÜCKWÄRTS- GANGS IST BEGRENZT (ETWA 20 Sekunden). UNTER BESONDEREN BEDINGUNGEN DER VERWENDUNG DES RÜCK- WÄRTSGANGS (ZUM BEISPIEL BEIM ÜBERWINDEN STARKER GEFÄLLE) RE- DUZIERT DAS SYSTEM DIE ZULÄSSIGE AKTIVIERUNGSZEIT (UM EINIGE SEKUNGEN) DAMIT DIE BATTERIE NICHT ÜBERMÄSSIG ÜBERLASTET WIRD.
  • Seite 113 WARNUNG DER RÜCKWÄRTSGANG KANN UNABHÄNGIG VOM VORHANDENSEIN DES FAHRERS AN BORD DES FAHRZEUGS ODER VOM EINSCHALTEN DES SYS- TEMZ ZUR BLOCKIERUNG DER VORDERRADAUFHÄNGUNG EINGESCHAL- TET WERDEN. ACHTUNG DIE UNSACHGEMÄSSE VERWENDUNG DES RÜCKWÄRTSGANGES WIRKT SICH NEGATIV AUF DEN LADESTAND DER BATTERIE AUS. Nach dem Ende des Manövriervorgangs den Wahlschalter Drive/Rückwärtsgang in die Stellung «D»...
  • Seite 114 Abstellen des Motors (03_25, 03_26) Den Gasgriff vollkommen schließen. Den Anlasserschalter drücken und loslassen, damit die Kommunikation zwischen Steuergerät und Fernbedienung deaktiviert wird. 03_25 Die Anweisungen in der Meldung am Digitaldisplay befolgen, und das Zündschloss in Position «OFF» drehen. ANMERKUNG INNERHALB VON 20 SEKUNDEN KANN DAS ZÜNDSCHLOSS ERNEUT IN DIE POSITION «ON»...
  • Seite 115 Katalysator (03_27) ACHTUNG JEGLICHE VERÄNDERUNG AM AUSPUFF KANN SCHWERE SCHÄDEN AM MO- TOR VERURSACHEN. ACHTUNG 03_27 WEGEN DER HOHEN TEMPERATUREN, DIE DER KATALYSATOR ERREICHT, BEIM PARKEN DES FAHRZEUGS AUF DEN AUSPUFF ACHTEN: UM SCHWERE BRANDWUNDEN ODER BRÄNDE ZU VERMEIDEN, DARF DER AUSPUFF NICHT MIT BRENNBAREN MATERIALIEN IN BERÜHRUNG KOMMEN.
  • Seite 116 ACHTUNG DAS FAHRZEUG AUF EINEM FESTEN UND EBENEN UNTERGRUND AUFSTEL- LEN. 03_29 Automatische kraftübertragung (03_30) Um die größte Leichtigkeit und Bequemlichkeit beim Fahren zu gewährleisten, ist das Fahrzeug mit einem Automatik-Getriebe mit Geschwindigkeitsregler und Fliehkraft- kupplung ausgestattet. Dieses System wurde entwickelt, um auf ebener Straße wie bei Bergfahrten beste Beschleunigungsleistung bei geringstem Verbrauch zu erhal- ten.
  • Seite 117 Sicheres fahren (03_31, 03_32, 03_33, 03_34) Im Folgenden finden Sie einige einfache Ratschläge, die es Ihnen ermöglichen wer- den, Ihr Fahrzeug im täglichen Gebrauch sicher und entspannt zu fahren. Ihre Fähigkeit und Ihre mechanischen Kenntnisse sind die Grundlage für ein sicheres Fahren.
  • Seite 118 7. Wenn ein Beifahrer anwesend ist, sollte dieser, um die Sicherheit und den Komforts auch des Fahrers zu gewährleisten, sich während der Fahrt mit den Händen am hint- eren Griff festhalten. 03_32 8. Das Fahrzeug mit ausgeschaltetem Motor bewegen, indem man es mit einer Hand am Lenker und mit der anderen am hinteren Griff festhält.
  • Seite 119 HÖRTEILE KANN DER SCOOTER SCHNELLER, ABER IMMER INNERHALB DER GESETZLICH VORGESEHENEN GRENZEN, GEFAHREN WERDEN. SIND AM ROLLER NICHT ORIGINALE PIAGGIO-ZUBEHÖRTEILE ANGEBRACHT WOR- DEN, IST DAS FAHRZEUG STARK BELADEN, IST DER ALLGEMEINE FAHR- ZEUGZUSTAND NICHT BESONDERS GUT ODER WENN ES DIE WETTERBE- DINGUNGEN ERFORDERN, MUSS DIE GESCHWINDIGKEIT NOCH WEITER VERRINGERT WERDEN.
  • Seite 120 ACHTUNG DIE RÜCKSPIEGEL NICHT WÄHREND DER FAHRT EINSTELLEN. DAS KÖNNTE ZU EINEM VERLUST ÜBER DIE FAHRZEUGKONTROLLE FÜHREN. ACHTUNG JEDE VERÄNDERUNG AM FAHRZEUG, WELCHE DIE FAHRZEUGLEISTUNG VERÄNDERT, ODER VERÄNDERUNGEN AN ORIGINALTEILEN DER FAHR- ZEUGSTRUKTUR IST GESETZLICH VERBOTEN. DAS FAHRZEUG ENTSPRICHT DANN NICHT MEHR DEM ZUGELASSENEN MODELL UND IST GEFÄHRLICH FÜR DIE FAHRSICHERHEIT.
  • Seite 121 trolllampe «A» aus. Dies bedeutet, dass das Federungs-Verriegelungssystem nicht aktiviert ist. 03_36 Das Einschalten des Roll Lock ist nur möglich, wenn gleichzeitig alle folgenden Vo- raussetzungen erfüllt sind: • Gasgriff vollständig geschlossen. • Motordrehzahl unter 2.500 U/Min. • Fahrzeuggeschwindigkeit unter 10 km/h. •...
  • Seite 122 ACHTUNG BEI LAUFENDEM MOTOR UND MIT DER VORDEREN RADAUFHÄNGUNG BLO- CKIERT, SOBALD DER FAHRER AUF DEM SITZ IN FAHRPOSITION SITZT, BENÖTIGT DAS EINSPRITZSYSTEM ETWA EINE HALBE MINUTE ZEIT, BEVOR DER GASGRIFF GEÖFFNET WIRD. UM DIE MAXIMALE FAHRSICHERHEIT ZU GEWÄHRLEISTEN UND ABRUPTES UND GEFÄHRLICHES ANFAHREN ZU VERMEIDEN, DEN GASGRIFF WÄHREND DIESER KURZEN ZEIT NICHT ÖFFNEN.
  • Seite 123 WARNUNG WENN DIE VORDERRADAUFHÄNGUNG BLOCKIERT IST UND BESONDERS AUF HOLPRIGEN STRASSEN UND/ODER BEI HINDERNISSEN (Z.B. POLLER, BÜRGERSTEIGE USW.) DAS FAHRZEUG MÖGLICHST NICHT BEWEGEN. WENN DIE VERRIEGELUNG AKTIV IST, IST DAS FAHREN DES FAHRZEUGS VOM SYSTEM GESPERRT. BEI EINEM AUSFALL DES MOTORS (ENTLADENE BATTERIE) DEN ROLLER NICHT MIT EINGESCHALTETEM VERRIEGELUNGSSYSTEM ABSCHLEPPEN.
  • Seite 124 Sollte sich zusammen mit der WARN-Kontrolllampe «B» (leuchtet fest) auch der Dau- er-Warnton einschalten, kann versucht werden, das System durch zweimaliges schnelles Umschalten des Wechselschalters auf Entriegelungsposition «2» zu ent- riegeln. Kann es nicht entriegelt werden, wenden Sie sich bitte umgehend an eine autorisierte Vertragswerkstatt 03_39 Handbremse (03_40, 03_41, 03_42, 03_43)
  • Seite 125 Mit aktivierter Feststellbremse (Position «B») leuchtet die entsprechende Kontroll- lampe auf der Instrumententafel auf. 03_42 Wird die Feststellbremse in Position «B» angezogen und das Zündschloss auf «LOCK» gedreht, schaltet sich ein Sicherheitssystem ein, das ein Lösen der Fest- stellbremse verhindert. Zum Lösen der Feststellbremse muss das Zündschloss auf «OFF»...
  • Seite 126 PARKEN AN STEIGUNGEN RECHTS UND BEIM PARKEN AN GEFÄLLEN LINKS VOM FAHRZEUG BEFINDET. Integralbremssystem mit bremspedal (03_44) Das Fahrzeug ist mit einer Kombibremse ausgestattet. Die Kombibremse wird durch das Bremspedal «A» betätigt, das sich am rechten Trittbrett befindet. Bei der Betäti- gung des Bremspedals wird mit Kombi-Wirkung gebremst, d.
  • Seite 127 MP3 530 hpe Kap. 04 Wartung...
  • Seite 128 Motorölstand (04_01) Bei 4-Taktmotoren wird das Motoröl zur Schmierung der Ventilsteuerung, der Kurbel- wellenlager und des Zylinderkits benutzt. Zu wenig Öl führt zu unzureichender Schmierung und kann schwere Motorschäden verursachen. Bei allen 4-Taktmo- toren ist es normal, dass das Öl nach und nach seine Schmierleistung verliert und eine gewisse Menge Öl verbraucht wird.
  • Seite 129 Nachfüllen von Motoröl (04_03) Vor dem Nachfüllen von Motoröl muss zunächst der Ölstand geprüft werden. Beim Nachfüllen von Motoröl darf die Markierung MAX nicht überschritten MAX werden. Entsprechend der Vorgaben aus der Tabelle für das Wartungsprogramm ist eine Kontrolle und eventuelles Auffüllen des Motoröls bei einer autorisierten Vertrags- werkstatt notwendig.
  • Seite 130 ACHTUNG DER BETRIEB DES MOTORS MIT ZU WENIG ODER FALSCHEM ÖL FÜHRT ZU EINER FRÜHZEITIGEN ABNUTZUNG DER BEWEGTEN TEILE UND KANN ZU NICHT REPARIERBAREN SCHÄDEN FÜHREN. WIRD ZUVIEL MOTORÖL EINGEFÜLLT, KANN DIES ZU STÖRUNGEN BZW. EI- NER VERRINGERUNG DER FAHRZEUGLEISTUNGEN FÜHREN. DER EINSATZ VON ANDEREN ALS DEN EMPFOHLENEN ÖLEN KANN DIE LE- BENSDAUER DES MOTORS BEEINTRÄCHTIGEN.
  • Seite 131 3) Den Messstab herausziehen und kontrollieren, ob der Ölstand zwischen den An- zeigen MAX und MIN liegt, wie auf der Abbildung gezeigt; dies ist der korrekte Ölstand, der im Laufe der Zeit konstant bleiben muss. 4) Den Ölmessstab wieder richtig festschrauben. ACHTUNG DER BETRIEB DES FAHRZEUGS MIT ZU WENIG, MIT VERSCHMUTZTEM ODER 04_07...
  • Seite 132 ACHTUNG WENDEN SIE SICH ZUM ÖLWECHSEL AN EINE AUTORISIERTE VERTRAGS- WERKSTATT, DIE WIE GESETZLICH VORGESEHEN MIT ANLAGEN ZUR UM- WELTFREUNDLICHEN BESEITIGUNG VON ALTÖL AUSGERÜSTET IST. NACHFÜLLEN Falls ein Nachfüllen erforderlich ist, das Fahrzeug NICHT verwenden und eine au- torisierte Vertragswerkstatt aufsuchen. 04_08 Reifen (04_09) Regelmäßig (ca.
  • Seite 133 ACHTUNG UM DIE REIFEN AUSZUWECHSELN, WENDEN SIE SICH BITTE AN EINE AUTO- RISIERTE VERTRAGSWERKSTATT. ACHTUNG DER REIFENLUFTDRUCK MUSS BEI KALTEN REIFEN KONTROLLIERT WER- DEN. EIN FALSCHER REIFENDRUCK VERURSACHT EINEN VORZEITIGEN VER- SCHLEIß DER REIFEN UND MACHT DAS FAHREN GEFÄHRLICH. DER REIFEN MUSS GEWECHSELT WERDEN, WENN DIE PROFILSTÄRKE DIE GESETZLICH VORGESEHENE MINDEST-PROFILTIEFE ERREICHT HAT.
  • Seite 134 REIFENDRUCK Reifendruck vordere Reifen 2 bar Reifendruck hinterer Reifen (mit 2,4 (2,6) bar Beifahrer) Ausbau der zündkerze (04_10, 04_11) Der am Fahrzeug eingebaute Motor hat zwei Zündkerzen. Die Befestigungsschraube «A» abschrauben und die Klappe auf der linken Fahr- zeugseite mit Hilfe eines kleinen, in die hintere Aussparung eingesetzten Schrauben- ziehers abmontieren.
  • Seite 135 ODER STEUERGERÄTE BZW. ANDERER ALS DER VORGESCHRIEBENEN ZÜNDKERZEN KANN ZU SCHWEREN SCHÄDEN AM MOTOR FÜHREN. ANMERKUNG DER EINSATZ VON ANDEREN ALS DEN VORGESCHRIEBENEN ZÜNDKERZEN ODER VON NICHT FUNKENENTSTÖRTEN KERZENSTECKERN KANN STÖRUN- GEN AN DER ELEKTRISCHEN ANLAGE DES FAHRZEUG VERURSACHEN. Ausbau luftfilter (04_12) Für den Ausbau und die Reinigung des Luftfilters befolgen Sie die Anweisungen in der Tabelle für die planmäßige Wartung oder wenden Sie sich an eine autorisierte Vertragswerkstatt.
  • Seite 136 flüssigkeitsstand in Ordnung, wenden Sie sich bitte an eine autorisierte Vertrags- werkstatt. Die Kontrolle der Kühlflüssigkeit muss bei kaltem Motor entsprechend der Angaben aus den Tabellen für das Wartungsprogramm wie folgt vorgenommen werden. Das Fahrzeug auf den Ständer stellen und den vorderen Griff entfernen, indem die beiden Befestigungsschrauben «A»...
  • Seite 137 In das Ausdehnungsgefäß schauen und sicherstellen, dass der Flüssigkeitsstand im- mer sichtbar und unter dem Stand «MAX» liegt. Eventuell nachfüllen, falls das Kühlmittel nicht sichtbar ist oder nicht nahe beim Mini- mum liegt. Das Nachfüllen muss bei kaltem Motor durchgeführt werden. Muss häufig Kühlflüssigkeit nachgefüllt werden oder ist der Kühlflüssigkeitsbehälter völlig trocken, muss der Fehler in der Kühlanlage gesucht werden.
  • Seite 138 Kontrolle bremsflüssigkeitsstand (04_17, 04_18, 04_19, 04_20, 04_21) An beiden Bremsflüssigkeitsbehältern, vorne und hinten, befindet sich eine visuelle transparente Füllstandsanzeige «A»; Die darin enthaltene Flüssigkeitsmenge zeigt den Flüssigkeitsstand in dem entsprechendem Behälter an. Um den Bremsflüssigkeitsstand zu kontrollieren, wie folgt vorgehen: - das Fahrzeug mit in Fahrtrichtung ausgerichtetem Lenker auf den Hauptständer stellen 04_17...
  • Seite 139 Um den Bremsflüssigkeitsstand der Allradbremsanlage zu kontrollieren, wie folgt vor- gehen: 04_18 - Die Sitzbank anheben 04_19 - über den Schlitz am Batteriedeckel den Füllstand im Behälter prüfen. 04_20...
  • Seite 140 Liegt der Bremsflüssigkeitsstand der Allradbremsanlage unter der Markierung «MIN» am Behälter, das Fahrzeug nicht verwenden und eine autorisierte Vertrags- werkstatt aufsuchen. 04_21 Batterie (04_22, 04_23, 04_24, 04_25) Um an die Batterie zu gelangen, wie folgt vorgehen: - Das Fahrzeug auf den Hauptständer stellen und die Sitzbank anheben. Dazu die zuvor angeführten Anweisungen beachten.
  • Seite 141 - Den Batteriedeckel abnehmen und dabei auf die vorderen Laschen achten. 04_24 Die Batterie ist der Teil der elektrischen Anlage, der die aufmerksamste Überprüfung und die sorgfältigste Wartung erfordert. Im Folgenden werden die wichtigsten Wartungsvorschriften aufgeführt: WARNUNG BEI LAUFENDEM 04_25 MOTOR DÜRFEN DIE BATTERIEKABEL AUF KEINEN FALL VON DER BATTERIE GETRENNT WERDEN;...
  • Seite 142 Inbetriebnahme einer neuen Batterie (04_26, 04_27, 04_28, 04_29) Für den Ausbau der leeren Batterie, wie folgt vorgehen: Auf die Batterie zugreifen, wie im Abschnitt «Batterie» beschrieben. Die Schraube des Minuspols «-» abschrauben. 04_26 Die Schraube des Pluspols abschrauben «+». 04_27 Die Batterie herausnehmen.
  • Seite 143 Die neue Batterie einsetzen und für den Ausbau in umgekehrter Reihenfolge vorge- hen. Die Anschlüsse an den Polklemmen und die Spannung überprüfen. ACHTUNG ES IST WICHTIG DIE VON DEN KABELN ZUR BATTERIE ANGEGEBENE VER- BINDUNGSSEQUENZ ZU BEFOLGEN, UM KURZSCHLÜSSE ZU VERMEIDEN. 04_29 WÄHREND DEM EINBAU DER NEUEN BATTERIE, ZUERST DAS PLUSKA- BEL«+»...
  • Seite 144 - Beim Stilllegen des Fahrzeugs (siehe Anleitung im Abschnitt "Stilllegen des Fahr- zeugs") die Batterie ausbauen. Die Batterie muss gereinigt, vollständig geladen und an einem trockenen und belüfteten Platz aufbewahrt werden. Die Batterieladung min- destens einmal alle zwei Monate nachladen. ACHTUNG DAS AUFLADEN DER BATTERIE MUSS MIT EINEM LADESTROM MIT 1/10 DER BATTERIE-NOMINALLEISTUNG ERFOLGEN UND DARF NICHT LÄNGER ALS 8...
  • Seite 145 ACHTUNG OHNE BERÜCKSICHTIGUNG DER TECHNISCHEN DATEN FALSCH AUSGE- FÜHRTE ÄNDERUNGEN ODER REPARATUREN AN DER ELEKTRISCHEN AN- LAGE KÖNNEN ZU BETRIEBSSTÖRUNGEN FÜHREN UND SIND EINE BRAND- GEFAHR. WARNUNG UM SCHÄDEN AN DER ELEKTRISCHEN ANLAGE ZU VERMEIDEN, NIEMALS DAS BATTERIEKABEL BEI LAUFENDEM MOTOR ABTRENNEN. HAUPTSICHERUNG In der Tabelle sind die Position und die technischen Angaben der im Fahrzeug be- findlichen Generalsicherung aufgeführt.
  • Seite 146 Geschützte Stromkreise (unter Zündschloss): Sicherungen Nr. 1, (Sicherungshalterung «B»). SICHERUNGSHALTER «A» In der Tabelle sind die Positionen und die technischen Angaben der im Fahrzeug befindlichen Hauptsicherungen beschrieben, die im Sicherungshalter «A» unterge- bracht sind. 04_33 04_34 TABELLE SICHERUNGEN KASTEN «A» Sicherung Nr.
  • Seite 147 Geschützte Stromkreise: Versorgung über Sicherung Nr. 1 (Sicherungshalter «B»); Lichtwechselschalter Fernlicht/ Abblendlicht. Sicherung Nr. 2 Leistung: 20 A Geschützte Stromkreise: Stromversorgung über Batterie; Steuergerät Feststellbremse. Sicherung Nr. 3 Leistung: 7,5A Geschützte Stromkreise: Stromversorgung über Batterie; Vorrüstung Alarmanlage, Vorrüstung Heizgriffe, Diagnosesteckdose. Sicherung Nr.
  • Seite 148 Leistung: 7,5A Geschützte Stromkreise: Stromversorgung über Batterie; Helmfachbeleuchtung, Vorrüstung Alarmanlage, Bedienelement Fahrtrichtungsanzeiger (Blinker), Steuergerät PMP3 (Piaggio Multimedia Platform), Steuergerät "Keyless", Vorrüstung elektrisches Staufach. Sicherung Nr. 8 Leistung: 30 A Geschützte Stromkreise: Stromversorgung über Batterie; ABS-Steuergerät. In der Tabelle sind die Positionen und die technischen Angaben der Relais beschrie- ben, die im Sicherungshalter «A»...
  • Seite 149 TABELLE RELAIS KASTEN «A» Relais Nr. 1 Stromkreise: Hauptkreis. Relais Nr. 2 Stromkreise: Kühlgebläse. Relais Nr. 3 Stromkreise: Benzinpumpe. SICHERUNGSHALTER «B» In der Tabelle sind die Positionen und die technischen Angaben der im Fahrzeug befindlichen Hauptsicherungen beschrieben, die im Sicherungshalter «B» unterge- bracht sind.
  • Seite 150 Alarmanlage, Vorrüstung Heizgriffe, Diagnosesteckdose. Sicherung Nr. 3 Leistung: 5 A Geschützte Stromkreise: Stromversorgung über Zündschloss; Bedienelement Fahrtrichtungsanzeiger (Blinker), Blinkerschalter, Steuergerät PMP3 (Piaggio Multimedia Platform), Vorrüstung elektrisches Staufach. Sicherung Nr. 4 Leistung: 5 A Geschützte Stromkreise: Stromversorgung über Zündschloss; Wechselschalter Tagfahrlicht, Fernrelais Tagfahrlicht, Instrumentenkombi.
  • Seite 151 Zündschloss; Fernrelais Bremslicht, Bremslicht hinten, Spule Anlasserfernrelais. Sicherung Nr. 6 Leistung: 7,5A Geschützte Stromkreise: Stromversorgung über Zündschloss; Steuergerät Feststellbremse. Sicherung Nr. 7 Leistung: 7,5A Geschützte Stromkreise: Stromversorgung über Zündschloss; Steuergerät "Keyless", ABS-Steuergerät, Motorsteuergerät. Sicherung Nr. 8 Leistung: 7,5A Geschützte Stromkreise: Stromversorgung über Zündschloss;...
  • Seite 152 In der Tabelle sind die Positionen und die technischen Angaben der Relais beschrie- ben, die im Sicherungshalter «B» untergebracht sind. 04_38 TABELLE RELAIS KASTEN «B» Relais Nr. 1 Stromkreise: Wechselschalter Tagfahrlicht. Relais Nr. 2 Stromkreise: Freigabe des Rückwärtsgangs. Relais Nr. 4 Stromkreise: Bremslichter.
  • Seite 153 LAMPENTABELLE Abblendlichtlampe Typ: LED Menge: 1 RECHTS - 1 LINKS Fernlichtlampe Typ: LED Menge: 1 RECHTS - 1 LINKS Lampe Standlicht vorne / Typ: LED Tagfahrlicht Menge: 1 RECHTS - 1 LINKS Vordere Blinkerlampe Typ: LED Menge: 1 RECHTS - 1 LINKS Rücklichtlampe Typ: LED Menge: 1...
  • Seite 154 Leistung: 12V - 5W Menge: 1 Auswechseln der scheinwerferlampen (04_40) Die Lichter der Scheinwerfereinheit sind vom Typ «LED». Bei einer Fehlfunktion wen- den Sie sich bitte an eine autorisierte Vertragswerkstatt, um diese auswechseln zu lassen. ANMERKUNG SOLLTE SICH DAS INNERE DER LAMPE BESCHLAGEN, KONTROLLIEREN, OB DER BESCHLAG EINIGE MINUTEN NACH EINSCHALTEN DER LAMPE VER- SCHWINDET.
  • Seite 155 Einstellung des scheinwerfers (04_41) Für die Ausrichtung des Lichtkegels der vorderen Scheinwerfereinheit empfehlen wir, sich an eine autorisierte Vertragswerkstatt zu wenden. 04_41 Vordere Blinker (04_42) WARNUNG DIE LAMPEN DER BLINKER SIND VOM TYP «LED». DA DER AUSBAU BESON- DERS SCHWIERIG IST, SOLLTE MAN SICH IM FALL VON FEHLFUNKTIONEN AN EINE VERTRAGSWERKSTATT WENDEN, UM SIE AUSWECHSELN ZU LAS- SEN.
  • Seite 156 Rücklichteinheit (04_43) WARNUNG DIE IN DER RÜCKLICHTEINHEIT ENTHALTENEN BREMSLICHT- UND STAND- LICHTLAMPEN SIND VOM TYP «LED». DA DER AUSBAU BESONDERS SCHWIERIG IST, SOLLTE MAN SICH IM FALL VON FEHLFUNKTIONEN AN EINE VERTRAGSWERKSTATT WENDEN, UM SIE AUSWECHSELN ZU LASSEN. 04_43 Hintere blinker (04_44) WARNUNG DIE LAMPEN DER BLINKER SIND VOM TYP «LED».
  • Seite 157 Nummernschildbeleuchtung (04_45) Die Lampe des Kennzeichenlichts ist vom Typ «LED». Bei einer Fehlfunktion wenden Sie sich bitte an eine autorisierte Vertragswerkstatt, um diese auswechseln zu lassen. 04_45 Helmfachbeleuchtung (04_46) Für den Austausch der Lampe der Helmfachbeleuchtung die Sitzbank öffnen und mit einem kleinen Schlitzkopfschraubenzieher, der in die obere Aussparung eingesetzt werden muss, das unter Druck eingesetzte Lampenglas herausziehen.
  • Seite 158 Bremslicht (04_47) WARNUNG DIE IN DER RÜCKLICHTEINHEIT ENTHALTENEN BREMSLICHT- UND STAND- LICHTLAMPEN SIND VOM TYP «LED». DA DER AUSBAU BESONDERS SCHWIERIG IST, SOLLTE MAN SICH IM FALL VON FEHLFUNKTIONEN AN EINE VERTRAGSWERKSTATT WENDEN, UM SIE AUSWECHSELN ZU LASSEN. 04_47 Rückspiegel (04_48, 04_49, 04_50) Die Rückspiegel werden von Hand an der Kappe auf die gewünschte Position einge- stellt.
  • Seite 159 Den Schaft «B» soweit abschrauben, bis er abgenommen werden kann. ACHTUNG DIE RÜCKSPIEGEL NICHT WÄHREND DER FAHRT EINSTELLEN. DAS KÖNNTE ZU EINEM VERLUST ÜBER DIE FAHRZEUGKONTROLLE FÜHREN. 04_50 Hinterrad-scheiben-bremse (04_51, 04_52) Der Verschleiß der Bremsscheiben und Bremsbeläge wird automatisch ausgeglichen und hat daher keinerlei Auswirkung auf die Bremsleistung.
  • Seite 160 PRÜFT. WIRD BEIM BREMSEN EINE UNGEWÖHNLICHE GERÄUSCHENTWICK- LUNG AN DER VORDERRAD- ODER HINTERRADBREMSE FESTGESTELLT, SOLLTEN SIE SICH UMGEHEND AN EINE AUTORISIERTE VERTRAGSWERK- STATT ODER EINEN PIAGGIO-VERTRAGSHÄNDLER WENDEN. BEVOR SIE DAS FAHRZEUG WIEDER BENUTZEN, MÜSSEN SIE BEI NEU MONTIERTEN BREMSBELÄGEN ZUNÄCHST EINIGE MALE DEN BREMSHEBEL IM STILL- STAND ZIEHEN, DAMIT SICH DIE BREMSKOLBEN SOWIE DER BREMSHEBEL- HUB IN DER RICHTIGEN POSITION SETZEN KÖNNEN.
  • Seite 161 WARNUNG NACH EINER REIFENPANNE ODER DEM WECHSEL EINES ODER MEHRERER REIFEN IMMER DIE KALIBRIERUNG DES «ASR»-SYSTEMS DURCHFÜHREN. ACHTUNG BEI VERWENDUNG EINES REIFENREPARATURSPRAYS MÜSSEN DIE ANWEI- SUNGEN AUF DER VERPACKUNG ODER AUF DER SPRAYDOSE BEFOLGT WERDEN. WARNUNG DIE RÄDER, KOMPLETT MIT REIFEN, MÜSSEN IMMER AUSGEWUCHTET SEIN. DAS FAHREN DES FAHRZEUGS MIT ZU NIEDRIGEM REIFENDRUCK ODER MIT FALSCH AUSGEWUCHTETEM REIFEN KANN ZU GEFÄHRLICHEN VIBRATIO- NEN AM LENKER FÜHREN.
  • Seite 162 Stilllegen des fahrzeugs (04_54) Wir empfehlen Ihnen folgende Arbeiten auszuführen: 1. Allgemeine Fahrzeugreinigung und Abdecken mit einer Schutzplane 2. Darauf achten, das Fahrzeug auf den Hauptständer zu stellen und das Federungs- Verriegelungssystem vorne zu deaktivieren; 3. Bei abgeschaltetem Motor und Kolben am unteren Totpunkt, die Zündkerze aus- bauen und in die Kerzenöffnung 1 ÷...
  • Seite 163 • UMWELT- / SAISONBEDINGTE VERHÄLTNISSE: EINSATZ VON STREU- SALZ, CHEMISCHEN TAUMITTELN, AUF DEN STRAßEN WÄHREND DES WINTERS. • LUFTVERSCHMUTZUNG: STADT BZW. INDUSTRIEGEGENDEN. • SALZHALTIGE UND FEUCHTE LUFT: KÜSTENGEBIETE, WARMES UND FEUCHTES KLIMA. WARNUNG • ES MUSS VERMIEDEN WERDEN, DASS AUF DER KAROSSERIE AB- LAGERUNGEN, RESTE VON INDUSTRIESTAUB UND SCHADSTOFFEN, TEERRESTE, TOTE INSEKTEN, VOGELKOT USW.
  • Seite 164 • DAS MUNDSTÜCK NIE WENIGER ALS 60 CM NÄHERN. • DIE WASSERTEMPERATUR DARF NICHT MEHR ALS 40°C BETRAGEN. • KEINEN HOCHDRUCKSTRAHL BENUTZEN. • KEINE DAMPFREINIGUNG BENUTZEN. • DER WASSERSTRAHL DARF NIE DIREKT AUF FOLGENDE TEILE GERICHTET WERDEN: MOTOR, VERKABELUNGEN, LÜFTUNGSÖFFNUNGEN AM AN- TRIEBS- UND LÜFTERDECKEL.
  • Seite 165 ACHTUNG BEI DER FAHRZEUG-REINIGUNG MIT HOCHDRUCKWASSERSTRAHL DIE SITZBANK GESCHLOSSEN HALTEN UND VERMEIDEN, DASS DER STRAHL DI- REKT IN DAS SITZBANK-UNTERTEIL GERICHTET IST. Um die Eigenschaften des Seidenmattlacks zu erhalten, die folgenden Vorsichts- maßnahmen beachten: ACHTUNG NICHT DEN ROLLEN DER AUTOWASCHANLAGE UND HOCHDRUCKREINI- GERN AUSSETZEN;...
  • Seite 166 KEINE ANDEREN FAHRZEUGE IN DER NÄHE DES FAHRZEUGS MIT SEIDEN- MATTER VERARBEITUNG POLIEREN; KONTAKTE UND/ODER REIBUNGEN VON KLEIDUNGSSTÜCKEN MIT KNÖP- FEN, SCHNALLEN, RINGEN UND/ODER KETTEN AUF DEN SEIDENMATTEN OBERFLÄCHEN VERMEIDEN, DA DIESE ZU SCHÄDEN UND/ODER VERÄNDE- RUNGEN DER DECKKRAFT DES SEIDENMATTLACKS FÜHREN KÖNNTEN; WARNUNG WÄHREND DER REINIGUNG DES FAHRZEUGS MIT EINEM DRUCKWASSER- STRAHL, DIESEN NICHT LÄNGERE ZEIT AUF DIESELBE FLÄCHE DES MO-...
  • Seite 167 STARTSCHWIERIGKEITEN Der Not-Aus-Schalter steht auf Auf «ON» stellen «OFF» Sicherung beschädigt Die beschädigte Sicherung wechseln und das Fahrzeug bei einer autorisierten Vertragswerkstatt überprüfen lassen. UNREGELMÄ IGE ZÜNDUNG Zündkerze defekt Wenden Sie sich an eine autorisierte Vertragswerkstatt. Einspritz-/Zünd-Steuergerät Wenden Sie sich an eine defekt.
  • Seite 168 Ventile verklemmt Wenden Sie sich an eine autorisierte Vertragswerkstatt. HOHER VERBRAUCH UND GERINGE LEISTUNG Luftfilter verschmutzt oder Wenden Sie sich an eine verstopft autorisierte Vertragswerkstatt. UNZUREICHENDE BREMSLEISTUNG Bremsscheibe mit Öl bzw. Fett Wenden Sie sich an eine verschmutzt. Bremsbeläge autorisierte Vertragswerkstatt. verschlissen.
  • Seite 169 UNREGELMÄ IGKEIT IM AUTOMATIK-GETRIEBE Variatorrollen bzw. Antriebsriemen Wenden Sie sich an eine verschlissen autorisierte Vertragswerkstatt. STÄNDER STELLT SICH NICHT ZURÜCK Verschmutzt Reinigen und fetten...
  • Seite 171 MP3 530 hpe Kap. 05 Technische daten...
  • Seite 172 Daten (05_01, 05_02) 05_01...
  • Seite 173 FAHRZEUGDATEN Rahmen Aus Stahlrohren und Stahl- Pressblech Vordere Radaufhängung Roll System mit Parallelogramm- Federung, mit zwei Aluminium- Pressgussarmen, zwei seitlichen Rohren und Stoßdämpfern mit hydraulischem Verriegelungssystem Hintere Radaufhängung Zwei Gasstoßdämpfer mit Regelung der Vorspannung. Vorderradbremse Doppelte hydraulische Scheibenbremse Ø 258 mm mit Bremshebel rechts am Lenker;...
  • Seite 174 Reifendruck vordere Reifen 2 bar Reifendruck hinterer Reifen (mit 2,4 (2,6) bar Beifahrer) Fahrzeugmasse fahrbereit 280 Kg Technisch zulässige Höchstmasse 460 Kg bei voller Last Batterie 12V-12Ah MOTORDATEN Einzylinder 4-Taktmotor Hubraum 530 cm³ Bohrung x Hub 97,5 x 71 mm Verdichtungsverhältnis 11,5 ±...
  • Seite 175 Drehkraftunterstützung, Keilriemen, automatische selbstlüftende Trocken- Fliehkraftkupplung, Antriebsraum mit Kühlgebläse. Rückwärtsgang mit elektrischer Betätigung. Hinterradgetriebe Mit Zahnrädern in Ölbad. Schmierung Motorschmierung mit kettengesteuerter Nockenpumpe (im Gehäuse) und doppeltem Netz- und Papierfilter. Kühlung Mit Druckumlauf von Flüssigkeit. Motorstart Elektrisch Zündung Mit der Einspritzung integrierte induktive elektronische Hochleistungszündung, variable Vorverstellung des...
  • Seite 176 Auspuff Absorptionsauspuff mit Katalysator und Lambdasonde. Abgasnorm EURO 5 FÜLLMENGEN Motoröl 1,7 Liter Getriebeöl 250 cm³ Kühlflüssigkeit ~ 1,8 l Benzintank 13,7 ± 0,5 l UMRECHNUNG MA EINHEIT - VON ANGELSÄCHSISCHEN (S.I.). YSTEM AUF INTERNATIONALES YSTEM 1 Zoll (in) 25,4 Millimeter (mm) 1 Fuß...
  • Seite 177 1 Fahrenheit (°F) 32+(9/5)Celsius (°C) RED-RICHTLINIE 2014/53/EU Alle vom Hersteller an diesem Fahrzeug installierten Funkanlagen entsprechen der Richtlinie 2014/53/EU (als RED-Richtlinie bekannt). Die entsprechenden Zulassungsunterlagen stehen auf der folgenden Webseite zur Verfügung: redhomologation.piaggiogroup.com 05_02 Bordwerkzeug (05_03) Das Bordwerkzeug besteht aus: - einem Einstellschlüssel für die Vorspannung der hinteren Stoßdämpfer;...
  • Seite 179 MP3 530 hpe Kap. 06 Ersatzteile und zubehör...
  • Seite 180 Hinweise (06_01, 06_02) WARNUNG DIE FA. PIAGGIO VERTREIBT EINE EIGENE ZUBEHÖRREIHE, NUR DIE TEILE AUS DIESER REIHE SIND DAHER DAS EINZIG ANERKANNTE UND GARAN- TIERTE ZUBEHÖR. FÜR DIE AUSWAHL DES ZUBEHÖRS UND DIE RICHTIGEN MONTAGE WENDEN SIE SICH DAHER UNBEDINGT AN EINE AUTORISIERTE VERTRAGSWERKSTATT.
  • Seite 181 HÖRTEILE KANN DER SCOOTER SCHNELLER, ABER IMMER INNERHALB DER GESETZLICH VORGESEHENEN GRENZEN, GEFAHREN WERDEN. SIND AM ROLLER NICHT ORIGINALE PIAGGIO-ZUBEHÖRTEILE ANGEBRACHT WOR- DEN, IST DAS FAHRZEUG STARK BELADEN, IST DER ALLGEMEINE FAHR- ZEUGZUSTAND NICHT BESONDERS GUT ODER WENN ES DIE WETTERBE- DINGUNGEN ERFORDERN, MUSS DIE GESCHWINDIGKEIT NOCH WEITER VERRINGERT WERDEN.
  • Seite 183 MP3 530 hpe Kap. 07 wartungsprogra...
  • Seite 184 Tabelle wartungsprogramm (07_01) Die richtige Wartung ist ein entscheidender Faktor für eine lange Lebensdauer des Fahrzeuges bei besten Funktions- und Leistungseigenschaften. Aus diesem Grund sind eine Reihe von Kontrollen und Wartungsarbeiten zu günstigen Preisen vorgesehen, die in der zusammenfassenden Übersicht auf der nächsten Seite wiedergegeben werden.
  • Seite 185 Alle 12 Alle 24 km x 1.000 (mi x 1,000) 1 (0,6) 10 (6,2) (12,4) (18,6) (24.9) (31,1) Monate Monate Ventilspiel Kupplungseinheit Laufschuhe / Variatorrollen Geführte Riemenscheibe - Rollenbehälter Elektrische Anlage und Batterie Bremsanlage Kühlflüssigkeit Bremsflüssigkeit Motoröl Hinterradgetriebeöl Scheinwerfereinstellung Bremsbeläge Reifendruck und -verschleiß...
  • Seite 186 SIERT IST, NACHDEM MAN DIE AKTUALISIERUNG DES DIAGNOSEGERÄTS DURCHGEFÜHRT HAT. Empfohlene Produkte (07_02) Die Piaggio Group empfiehlt die Produkte des «Offiziellen Partners Castrol» für die planmäßige Wartung ihrer Fahrzeuge. Schmiermittel und Fluide verwenden, die gleichwertige oder höhere Spezifikationen aufweisen, als in den Vorschriften angegeben. Dies gilt auch für eventuelles Nach- füllen.
  • Seite 187 Produkt Beschreibung Angaben Frostschutzmittel gebrauchsfertig, Farbe rot Frostschutzmittel auf der Basis von ASTM D 3306 - ASTM D 4656 - ASTM D 4985 Ethylenglykol mit zugesetzten organischen - CUNA NC 956-16 Korrosionsinhibitoren. Farbe rot, gebrauchsfertig. Schmierfett Gelb-braunes Fett auf Lithiumbasis und ISO L-X-BCHA 3 - DIN 51 825 K3K -20 mittelfaserig, geeignet für verschiedene Anwendungen.
  • Seite 189 INHALTSVERZEICHNIS Rückspiegel: 158 ABS: 65 Fahren: 117 Fahrgestell- und Motornummer: 92 Sicherungen: 144 Fahrzeug: 9 Sitzbank: 91 Batterie: 140, 142 Starten: 103 Blinker: 155, 156 Ständer: 115 Bordwerkzeug: 177 Kontrollen: 96 Wartung: 127 Cockpit: 10 Wechselschalter: 64 Lampen: 152 Loch im Reifen: 160 Luftfilter: 135 Display: 16 Zündkerze: 134...
  • Seite 190 Die Angaben und Abbildungen dieser Veröffentlichung dienen nur zur Beschreibung und sind nicht verbindlich. Piaggio & C. S.p.A. behält sich das Recht vor, unter Beibehaltung der Haupteigenschaften des hierin beschriebenen und abgebildeten Fahrzeuges, jederzeit Änderungen an Bauteilen, Komponenten oder Zubehörteilen vorzunehmen, die zur Optimierung des Produktes oder aus kommerziellen bzw.
