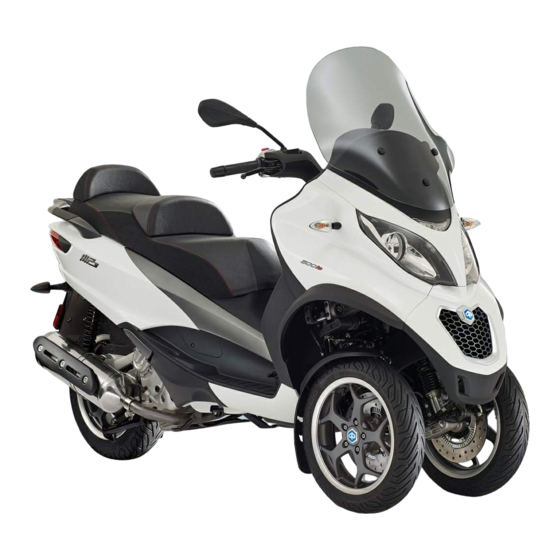

PIAGGIO MP3 500 HPE SPORT Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. PIAGGIO Anleitungen
  4. Motorroller
  5. MP3 500 HPE SPORT
  6. Bedienungsanleitung

PIAGGIO MP3 500 HPE SPORT Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

PIAGGIO MÖCHTE IHNEN DANKEN
dass Sie eines ihrer Produkte gewählt haben. Wir haben diese Bedienungsanleitung für Sie vorbereitet, so dass Sie die Qualität des Fahrzeug voll
genießen können. Wir empfehlen Ihnen vor dem Antritt der ersten Fahrt, die Bedienungsanleitung vollständig und aufmerksam zu lesen. Die
Bedienungsanleitung enthält nützliche Informationen, Ratschläge und Hinweise für den richtigen Gebrauch Ihres Fahrzeugs Weiterhin erhalten Sie
technische Details und Einzelheiten, die Sie von der Richtigkeit Ihrer Wahl überzeugen werden. Wir sind sicher, dass Sie sich bei Beachtung aller
Anweisungen schnell mit Ihrem neuen Fahrzeug vertraut machen, und es lange Zeit mit Zufriedenheit nutzen werden. Diese Veröffentlichung ist
grundlegender Bestandteil des Fahrzeugs und muss bei Verkauf dem neuen Eigentümer übergeben werden.
MP3 500 HPE SPORT - BUSINESS
Ed. 03_07/2018 Cod.1Q000657 (IT-FR-DE-ES-NL-EN-PT-EL)

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für PIAGGIO MP3 500 HPE SPORT

Inhaltszusammenfassung für PIAGGIO MP3 500 HPE SPORT

  • Seite 1 Anweisungen schnell mit Ihrem neuen Fahrzeug vertraut machen, und es lange Zeit mit Zufriedenheit nutzen werden. Diese Veröffentlichung ist grundlegender Bestandteil des Fahrzeugs und muss bei Verkauf dem neuen Eigentümer übergeben werden. MP3 500 HPE SPORT - BUSINESS Ed. 03_07/2018 Cod.1Q000657 (IT-FR-DE-ES-NL-EN-PT-EL)
  • Seite 2 Die Angaben in dieser Bedienungsanleitung sind derart zusammengestellt worden, dass sie in erster Linie eine klare und einfache Gebrauchsanleitung liefern Außerdem werden kleine Wartungsarbeiten und die regelmäßigen Kontrollen beschrieben, die bei Vertragshändlern oder autorisierten Vertragswerkstätten durchgeführt werden müssen. Dieses Heft enthält außerdem Anleitungen für einige einfache Reparaturarbeiten. Arbeiten, die nicht ausdrücklich in dieser Bedienungsanleitung beschrieben sind, erfordern besondere Werkzeuge bzw.
  • Seite 3 Sicherheit der personen Die mangelnde oder nicht vollständige Beachtung dieser Vorschriften kann schwere Gefahren für die Sicherheit und Unversehrtheit der Personen verursachen. Umweltschutz Gibt die richtigen Verhaltensweisen an, so dass der Einsatz des Fahrzeuges keine Schäden an der Umwelt verursacht. Unversehrtheit des fahrzeugs Die mangelnde oder nicht vollständige Beachtung dieser Vorschriften kann schwere Gefahren für die Sicherheit und Unversehrtheit des Fahrzeuges verursachen, oder auch...

  • Seite 5: Inhaltsverzeichnis

    Die schlüssel................. 38 Motorölstand................76 LED-Kontrollanzeige für eingeschaltete Wegfahrsperre..39 Kontrolle Motorölstand............76 Arbeitsweise................39 Nachfüllen von Motoröl............77 Die programmierung der Piaggio wegfahrsperre....41 Ölkontrollampe (unzureichender öldruck)......77 Fernbedienung für sitzbanköffnung.......... 43 Motorölwechsel..............77 Programmierung der Fernbedienung........44 Hinterradgetriebeölstand............79 USB-Buchse................
  • Seite 6 Kontrolle bremsflüssigkeitsstand..........84 Auffüllen von bremsflüssigkeit..........85 Batterie..................87 Inbetriebnahme einer neuen Batterie........87 Längerer stillstand..............88 Sicherungen................88 Lampen..................94 Auswechseln der scheinwerferlampen........96 Einstellung des scheinwerfers..........101 Vordere Blinker................. 101 Rücklichteinheit................. 102 Hintere blinker................102 Nummernschildbeleuchtung............. 103 Helmfachbeleuchtung............... 103 Bremslicht.................

  • Seite 7: Fahrzeug

    MP3 500 HPE SPORT - BUSINESS Kap. 01 Fahrzeug...

  • Seite 8: Das Cockpit

    Das cockpit (01_01) 01_01...
  • Seite 9 A = Zündschloss B = Feststellbremse C = Taschenhaken D = Taste ASR E = Taste für Sitzbanköffnung F = Taste für Warnblinkanlage G = Hupentaster H = Blinkerschalter I = Bremshebel Hinterradbremse L = Licht-Wechselschalter M = Handschuhfach N = USB-Port O = Analoge Instrumentengruppe mit Digitaldisplay P = Kontrolllampengruppe Q = TOM TOM VIO-Halterung (falls vorhanden)

  • Seite 10: Analoge Instrumente

    Analoge instrumente (01_02) 01_02...
  • Seite 11 A = Kraftstoffstandsanzeiger B = Tachometer C = Benzinreservekontrolle D = Kontrolllampe Beinwärmer (falls vorhanden) E = Kontrolllampe unzureichender Öldruck F = Kontrolllampe Griffheizung (falls vorhanden) G = Fernlichtkontrolllampe H = Blinkerkontrolllampe I = Gefahren-Kontrolllampe L = Led Wegfahrsperre M = Kontrolllampe für Motorsteuerung und Störungsanzeige N = ABS-Kontrolllampe (falls vorhanden) O = ASR-Kontrolllampe (falls vorhanden) P = Motordrehzahlanzeige...

  • Seite 12: Kontrolllampeneinheit

    Kontrolllampeneinheit (01_03) A = Störungskontrolllampe vorderes Federungs-Verriegelungssystem B = Kontrollleuchte Motorstopp C = Kontrollleuchte vorderes Federungs-Verriegelungssystem D = Kontrollleuchte Feststellbremse eingelegt E = Kontrollleuchte nicht aktiv 01_03 Uhr (01_04) Die Uhr zeigt, bei fahrendem Fahrzeug oder mit dem Schlüssel auf «ON», die Stunde und die laufenden Minuten gemäß...

  • Seite 13: Digitales Display

    Digitales display (01_05, 01_06, 01_07, 01_08, 01_09, 01_10, 01_11, 01_12, 01_13, 01_14, 01_15, 01_16, 01_17, 01_18, 01_19, 01_20, 01_21, 01_22, 01_23, 01_24) Den Zündschlüssel in die Position «ON» drehen: - es leuchten alle Funktionen auf dem Digitaldisplay «1» auf; - Es leuchten alle Kontrolllampen «2» am Armaturenbrett auf; - Die Kontrolllampe der Benzinreserve «3»...
  • Seite 14 Das Fahrzeug verfügt über drei Haupttasten für die Navigation im Digitaldisplay: - «MODE» Taste, auf dem rechten Schalter; - «ODO/TRIP» und «SET» Tasten unter dem Digitaldisplay. ANMERKUNG BEI DER NAVIGATION IM DISPLAY WERDEN DEFINIERT ALS: - «KURZER DRUCK»: DRUCK EINER ANGEGEBENEN TASTE FÜR WENIGER ALS EINE HALBE SEKUNDE;...
  • Seite 15 - «TRIP B»: ist das Fenster der zweiten Teilstrecke, die man speichern möchte; es zeigt die Informationen zum festgelegten Intervall. Man kann sich zwischen den Hauptmenüs von «TOTAL», «TRIP A» und «TRIP B» (in dieser Reihenfolge) orientieren, indem man kurz die Taste «ODO/TRIP» drückt oder durch einen kurzen Doppeldruck der Taste MODE.
  • Seite 16 - Durchschnittsgeschwindigkeit, berechnet seit Beginn der Statistiken «TRIP A», aus- gedrückt in «km/h» oder «mph»; - Erzielte Höchstgeschwindigkeit, erfasst seit Beginn der Statistiken «TRIP A», aus- gedrückt in «km/h» oder «mph»; - Batteriespannung, ausgedrückt in «V». Im unteren Bereich des Displays bleibt der seit Beginn der Statistiken «TRIP A» zu- rückgelegte Kilometerstand in «km»...
  • Seite 17 LANGER DRUCK DER TASTE «ODO/TRIP» - Wenn man im Fenster «TOTAL» ist, erzielt man keinerlei Wirkung; - in jedem beliebigen internen Fenster von «TRIP A» werden die seit Beginn der Sta- tistiken «TRIP A» gespeicherten Information zurückgesetzt; - in jedem beliebigen internen Fenster von «TRIP B» werden die seit Beginn der Sta- tistiken «TRIP B»...
  • Seite 18 - Wenn man wie beschrieben im Display navigiert, kann man auch die erreichte Höchstgeschwindigkeit «MAX» des TRIP A oder des TRIP B anzeigen, je nachdem in welchem Menü man gerade ist. 01_11 KILOMETERSTAND UND DURCHSCHNITTLICHER KILOMETERSTAND Diese Angaben sind in «km/l» oder in «mi/gal», je nach am Display eingestellter Maß- einheit.
  • Seite 19 RESTAUTONOMIE Die je nach Einstellungen des Displays in «km» oder «mi» angezeigte Restautonomie ist ein berechneter und geschätzter Wert. Die Restautonomie, welche nach dem durchschnittlichen Kilometerstand der letzten drei Minuten berechnet wird, kann bei gleichbleibender Geschwindigkeit genauer ein- geschätzt werden. 01_14 Ab dem Einschalten der Benzinreservekontrolle ist der angezeigte Wert der Restau- tonomie «---».
  • Seite 20 BATTERIE Zeigt die momentane Spannung (Volt) der Batterie an. Ein Wert um 14-14.5V während der Fahrt weist auf einen korrekten Betriebszustand des Batterieladesystems hin. Unter diesen Bedingungen wird eine effiziente Batterie korrekt bis zu ihrem Höchst- stand geladen. Falls die Batteriespannung bei der Fahrt unter 12.0 V bleibt, kann dies auf eine Fehl- funktion im Batterieladesystem oder in der Batterie selbst hinweisen.
  • Seite 21 Um in den Standard-Fahrmodus zurück zu gelangen, bei aktiver «ECO» Funktion die Starttaste «U» drücken, bis der Betriebsmodus auf dem Bildschirm verschwindet. 01_18 KONTROLLLAMPE UND MELDUNG MOTORSTÖRUNG Die Kontrolllampe zeigt mögliche Störungen an, die von dem Motorsteuergerät erfasst wurden. Nach dem Startcheck an dem Schalter «ON» hat die Kontrolllampe, bei Stö- rungen, zwei verschiedene Meldearten: •...
  • Seite 22 TOM TOM VIO Das Fahrzeug ist mit einem Navigationssystem mit einer kleinen runden "TOM TOM VIO"-Bildschirm für bestimmte Versionen ausgestattet. Das TOM TOM VIO repliziert die Smartphone-Informationen. Es wird in wenigen Minuten installiert, indem Sie den Anweisungen im Kit folgen und die entsprechende Anwendung herunterladen. Der Lenker hat eine Halterung zur Befestigung des Geräts, um darauf zugreifen zu können, entfernen Sie die Abdeckung.
  • Seite 23 Verwenden Sie zum Aufladen das mitgelieferte Ladekabel und schließen Sie es an die USB-Buchse im Handschuhfach über dem Armaturenbrett an. Positionieren Sie das Ladekabel wie auf dem Foto gezeigt. WARNUNG VERWENDEN SIE DAS LADEKABEL NICHT BEI REGEN ODER IN GEGENWART VON WASSER UND/ODER ANDEREN FLÜSSIGKEITEN, DIE DAS GERÄT BE- 01_23 SCHÄDIGEN KÖNNTEN.

  • Seite 24: Taste "Mode

    Taste “MODE” (01_25, 01_26) Wird die Taste ODO/TRIP weniger als 1 Sekunde gedrückt, wird nacheinander jeweils auf folgende Funktionen umgeschaltet: • Gesamt-Kilometerzähler «TOTAL» • Teilstrecken-Kilometerzähler «TRIP A» • Teilstrecken-Kilometerzähler «TRIP B» Durch Druck der Taste «MODE» hat man innerhalb jeder Funktion nacheinander Zu- gang zu weiteren Funktionen.

  • Seite 25: Wartungs-Ikonen

    Wartungs-ikonen (01_27) Das Wartungssymbol blinkt fünf Sekunden lang bei jedem Einschalten des Fahr- zeugs, nach dem Check des Armaturenbretts, ab 300 km vor Fälligkeit jedes War- tungscoupons. Entsprechend der Tabelle der regelmäßigen Wartungsarbeiten bleibt das Symbol beim Erreichen des Kilometerstands der Wartungsintervalle (das erste nach 1000 km gefahrennen km und daraufhin bei nach 5000 km, und dann alle 5000 km), bis zur Durchführung der vorgeschriebenen Wartungsarbeiten eingeschaltet.

  • Seite 26: Einstellung Funktion Stunden/ Minuten

    Einstellung funktion stunden/ minuten (01_29, 01_30) Gehen Sie zum Ändern oder Einstellen der Uhr bei laufendem Fahrzeug oder mit Schlüssel in der Position «ON», wie folgt vor: - durch langes Drücken der Taste «SET» blinkt die Stundenanzeige im Format "hh"; - Stellen Sie den Stundenwert ein, indem Sie kurz diese Taste «SET»...

  • Seite 27: Zündschloss

    Zündschloss (01_31) 1. «LOCK» = Motor blockiert, Schlüssel abziehbar, mechanische Wegfahr- sperre aktiviert. Feststellbremse nicht deaktivierbar, wenn sie aktiviert ist, und nicht aktivierbar, wenn sie deaktiviert ist. 2. «OFF» = Motor blockiert, Schlüssel abziehbar, mechanische Wegfahrsperre deaktiviert und Feststellbremse aktivierbar/deaktivierbar. 3.

  • Seite 28: Lenkschloss Aufsperren

    Lenkschloss aufsperren (01_33) Den Zündschlüssel wieder in das Zündschloss stecken und auf "OFF" drehen. ACHTUNG WÄHREND DER FAHRT DEN ZÜNDSCHLÜSSEL NIE IN STELLUNG "LOCK" ODER "OFF" DREHEN. 01_33 WARNUNG DEN LENKER DREHEN, BIS DIE BEQUEME ROTATION DES HEBELS ERZIELT UND UNNÖTIGE BELASTUNGEN VERMIEDEN WERDEN. Lenkradschloss absperren (01_34) Verschieben Sie den Schalter «H»...

  • Seite 29: Hupendruckknopf

    Hupendruckknopf (01_35) Die Taste «G» zum Hupen betätigen. 01_35 Umschalter fernlicht/ abblendlicht (01_36) Die Position «0» des Hebels «L» entspricht der Auswahl des Abblendlichts. Die Position «1» entspricht dem Fernlicht. Die Position «2» aktiviert die Lichthupe; Der Hebel kehrt automatisch in die Position «0»...

  • Seite 30: Schalter Warnblinkanlage

    Schalter warnblinkanlage (01_37) Bewirkt das gleichzeitige Einschalten der vier Richtungsanzeiger. Die Steuerung «F» kann nur aktiviert werden, wenn sich der Schlüssel in der Position «ON» befindet, aber nach dem Einschalten funktioniert sie weiter, auch wenn der Schlüssel auf «OFF» und «LOCK» steht. Das Deaktivieren dieses Vorgangs kann nur mit dem in Position «ON»...

  • Seite 31: Schalter Zum Abstellen Des Motors

    Schalter zum Abstellen des Motors (01_39) Mit Not-Aus-Schalter «Q» in Position «1» RUN kann der Motor gestartet werden. Die Position «0» OFF ermöglicht das Ausschalten des Motors bei einem Notfall wobei auch der Neustart verhindert wird. 01_39 Wechselschalter lösen – blockieren vordere federung (01_40) Der Umschalter «T»...

  • Seite 32: Antiblockiersystem (Abs)

    Antiblockiersystem (ABS) (01_41, 01_42) ABS-SYSTEM (FALLS VORHANDEN) Das Fahrzeug verfügt über ein Antiblockiersystem ABS an den Rädern. A: Hallgeber B: Geschwindigkeitssensor • ABS: Es handelt sich um eine hydraulisch - elektronische Vorrichtung, die den Druck im Inneren des Bremskreises begrenzt, wenn ein am Rad an- gebrachter Sensor dessen Tendenz zur Blockierung erfasst.

  • Seite 33: Antiblockiersystem (Asr)

    ANMERKUNG DIE ABS-KONTROLLLAMPE SCHALTET SICH EIN UND BLEIBT EINGESCHAL- TET, BIS MAN 5 km/h ERREICHT. ACHTUNG IM FALLE DER FEHLFUNKTION DER BATTERIE SCHALTET SICH DAS ABS - ASR SYSTEM AUS. Antiblockiersystem (ASR) (01_43, 01_44) ASR-SYSTEM (FALLS VORHANDEN) Das ASR-System ist ein Fahrerassistenzsystem, das den Fahrer bei den Beschleu- nigungsmanövern unterstützt, vor allem auf Untergrund mit geringer Bodenhaftung und unter Bedingungen, die ein plötzliches Rutschen des Hinterrads bewirken kön- nen.
  • Seite 34 ZUR KALIBRIERUNG DER STEUERELEKTRONIK DAS UNTEN ANGEGEBENE VERFAHREN DURCHFÜHREN. • TASTE «1»: Aktivierung / Deaktivierung. • KONTROLLLAMPE «2»: Funktionsanzeige. Blinkmodus: - Ausgeschaltet bei fahrendem Fahrzeug: Das System funktioniert, ist aber nicht aktiv (normale Bedingung). - Schnelles Blinken bei fahrendem Fahrzeug: Das System funktioniert und ist aktiv (geringe Bodenhaftung und Eingriff zur Reduzierung der Motorleistung);...
  • Seite 35 GEN, GEHEN BEIDE KONTROLLLAMPEN GLEICHZEITIG AUS SOBALD MAN 5 KM/H ÜBERSCHREITET. FALLS DIE KONTROLLLAMPEN BEIM START NICHT BLINKEN, KÖNNTE DAS SYSTEM DEFEKT SEIN, WENDEN SIE SICH BITTE AN EINE AUTORISIERTE VERTRAGSWERKSTATT. WARNUNG DAS ASR-SYSTEM WIRD JEDES MAL AKTIVIERT, WENN DER ZÜNDSCHLÜS- SEL AUF «ON»...
  • Seite 36 SEIEN SIE BESONDERS VORSICHTIG, WENN SIE BEI GERINGER BODENHAF- TUNG AUS DEM STAND BESCHLEUNIGEN, VOR ALLEM AUF DEN ERSTEN METERN FAHRT. ANMERKUNG IM FALLE EINES UNEBENEN STRASSENBELAGS KÖNNTEN KURZE AKTIVI- ERUNGEN DES ASR-SYSTEMS AUFTRETEN. DIES IST TEIL DES NORMALEN BETRIEBSZUSTANDS DES FAHRZEUGS. ANMERKUNG DIE VORRICHTUNG VERHINDERT, DASS DAS HINTERRAD HOHE DREHGE- SCHWINDIGKEITEN ERREICHT, WENN DAS FAHRZEUG AUF DEM HAUPT-...
  • Seite 37 KALIBRIERUNGSVERFAHREN ASR-SYSTEM. Um die Leistungsfähigkeit des ASR-Systems nach dem Wechsel eines oder mehrerer Reifen beizubehalten, muss das System kalibriert werden. Dazu auf einer geraden, ebenen Strecke wie folgt vorgehen. • Die Diagnosephase der ASR- und ABS-Systeme muss abgeschlossen sein: Dazu nach dem Drehen des Schlüssels auf «ON»...

  • Seite 38: Die Wegfahrsperre

    Zusammen mit den Schlüsseln wird eine CODE CARD übergeben, auf der die me- chanische Kennziffer der Schlüssel wiedergegeben ist. WARNUNG DER VERLUST DES MASTER-SCHLÜSSELS MACHT ES UNMÖGLICH ZUKÜNF- TIG REPARATUREN AN DER "PIAGGIO WEGFAHRSPERRE" UND AN DER MOTOR-ZÜNDELEKTRONIK VORZUNEHMEN. 01_46...

  • Seite 39: Led-Kontrollanzeige Für Eingeschaltete Wegfahrsperre

    ZEUG). 01_47 LED-Kontrollanzeige für eingeschaltete Wegfahrsperre (01_48) Der Betrieb des Systems «PIAGGIO WEGFAHRSPERRE» wird durch das Blinken der entsprechenden Kontrolllampe «A» angezeigt. Das Blinken wird über die ersten 48 Stunden nach dem Umschalten zu «OFF» fortgesetzt, danach wird es automatisch deaktiviert, um den Ladestand der Batterie zu erhalten.
  • Seite 40 WARNUNG ZUR ABSICHERUNG DER BESTEN FUNKTIONSBEDINGUNGEN FÜR DEN SCHLÜSSEL IST DAS VORHANDENSEIN STARKER MAGNETFELDER UND/ ODER WEITERER SCHLÜSSEL AUSSER DEM VERWENDETEN IN DER NÄHE DER ANTENNE DES SYSTEMS DER WEGFAHRSPERRE ZU VERMEIDEN. ANDERENFALLS MÜSSEN WEITERE SCHLÜSSEL MIT TRASPONDER IN EINER SCHLÜSSELTASCHE EINGELEGT WERDEN ODER MÜSSEN ZUMINDEST EINE ANGEMESSENE TRENNUNG VON DEM IM BEREICH DER ANTENNE VERWEN- DETEN ZÜNDSCHLÜSSELS GARANTIEREN.

  • Seite 41: Die Programmierung Der Piaggio Wegfahrsperre

    TÜMER DER MASTER-SCHLÜSSEL, ALLE ANDEREN SCHLÜSSEL UND DIE «CODE CARD» AUSGEHÄNDIGT WERDEN. Die programmierung der Piaggio wegfahrsperre (01_49) Nachstehend finden Sie die Arbeitsschritte, die zur Programmierung der PIAGGIO WEGFAHRSPERRE bzw. zum Speichern weiterer Schlüssel benötigt werden. ANFANG DER PROGRAMMIERUNG Den « MASTER» Schlüssel «A» in das Zündschloss stecken (bei Stellung «OFF») und auf «ON»...
  • Seite 42 Nachdem Sie den «MASTER» Schlüssel «A» abgezogen haben, muss der zu pro- grammierende Schlüssel «B» innerhalb von 10 Sek. in das Zündschloss gesteckt und sofort auf «ON» gedreht werden. Den Schlüssel für 1 bis 3 Sek. in dieser Stellung lassen, anschließend wieder auf "OFF" drehen und abziehen. Unter Befolgung der o.a.

  • Seite 43: Fernbedienung Für Sitzbanköffnung

    WARNUNG SOLLTE DER MOTOR MIT DEM MASTER-SCHLÜSSEL (BEI AUSGESCHALTE- TEM TRANSPONDER) STARTEN, ODER IST EINER DER ARBEITSSCHRITTE ZUR PROGRAMMIERUNG FALSCH AUSGEFÜHRT WORDEN, MUSS DIE PRO- GRAMMIERUNG AB DEM ERSTEN PUNKT WIEDER NEU BEGONNEN WERDEN. Fernbedienung für sitzbanköffnung (01_50) Das Fahrzeug ist mit einer Fernbedienung zum Öffnen der Sitzbank und zur Erken- nung des Fahrzeugs ausgestattet.

  • Seite 44: Programmierung Der Fernbedienung

    den. Dazu ein Messer oder einen kleinen Flachkopfschraubenzieher an einer Stelle am äußeren Rand ansetzen und dann um den gesamten Rand herumziehen.. Die beiden Batterien aus den Kontaktfedern an der Leiterplatte herausnehmen. Die zwei neuen Batterien vom Typ CR2016 mit dem Pluspol in Richtung Kontaktfeder einsetzen.

  • Seite 45: Usb-Buchse

    WARNUNG DIE FERNBEDIENUNG NICHT AN ORTEN MIT TEMPERATUREN ÜBER 60°C AUFBEWAHREN: DIE BATTERIE KÖNNTE SICH ZU SCHNELL ENTLADEN. ACHTUNG UM EIN ENTLADEN DER FAHRZEUGBATTERIE ZU VERMEIDEN, SCHALTET SICH DER FUNKEMPFÄNGER DER FERNBEDIENUNG ZUM ÖFFNEN DER SITZ- BANK 3 MINUTEN NACH DEM LETZTEN EMPFANG AUS. MAN BRAUCHT NUR DIE TASTE ZUR AKTIVIERUNG DER FERNBEDIENUNG, WIE OBEN BESCHRIE- BEN, ETWA 3 SEKUNDEN LANG ZU DRÜCKEN, UM SIE WIEDER EINZUSCHAL- TEN.
  • Seite 46 ACHTUNG DIE IM LIEFERUMFANG ENTHALTENE USB-BUCHSE IST ZUM LADEN UND/ ODER FÜR DIE STROMVERSORGUNG DER MEISTEN HANDELSÜBLICHEN GE- RÄTE KOMPATIBEL. Die USB-Buchse wird aktiviert, sobald der Schlüssel auf «ON» gedreht wird. ACHTUNG WIRD DIE STECKDOSE LÄNGERE ZEIT BENUTZT, KANN SICH DIE BATTERIE TEILWEISE ENTLADEN USB-A NSCHLUSS...

  • Seite 47: Het Zadel

    Het zadel (01_53) Im Helmfach haben zwei Helme Platz, wenn sie korrekt wie auf der Abbildung gezeigt untergebracht werden: 01_53 Openen van het zadel voor de toegang tot de helmbak met afstandsbediening (01_54) Das Fahrzeug ist mit einer Fernbedienung zum Öffnen der Sitzbank und zur Erken- nung des Fahrzeugs ausgestattet.

  • Seite 48: Sattelöffnung Für Zugang Zum Helmfach Über Drucktaste

    Sattelöffnung für Zugang zum Helmfach über Drucktaste (01_55) Bei in Position «OFF» oder «ON» befindlichem Zündschloss ist es möglich, den Sitz mit der Taste «E» zu öffnen. Das Öffnen ist bei in der Position «LOCK» befindlichem Zündschloss blockiert. 01_55 Öffnen der sitzbank als zugang zum helmfach im notfall (01_56) Positionieren Sie, sollte die Batterie des Fahrzeugs entladen sein, zum Öffnen des Sitzes den Blinkerschalter in der Position «OFF»...

  • Seite 49: Fahrgestell- Und Motornummer

    Fahrgestell- und motornummer (01_57, 01_58, 01_59) Rahmennummer Um die Rahmennummer «A» abzulesen, öffnen Sie die Zugangsklappe zum Tank- deckel. 01_57 Motornummer Die Motornummer «B» ist in der Nähe der unteren Halterung des hinteren linken Stoßdämpfers eingestanzt. 01_58 FAHRGESTELL- UND MOTORNUMMER Rahmenpräfix ZAPTA1202 Motorpräfix...

  • Seite 50: Taschenhaken

    DIAGNOSESTECKER Die Diagnosebuchse befindet sich im Batteriefach. 01_59 Taschenhaken (01_60) Um den Taschenhaken «C» zu verwenden, der versenkt an der Schild-Rückseite an- gebracht ist, muss man diesen leicht zum Fahrzeugheck ziehen. ACHTUNG Maximale Zuladung: 1,5 kg 01_60 WARNUNG FÜR DIE SICHERHEIT DES FAHRERS DARF DIE LADUNG NICHT ÜBER DAS FAHRZEUG HINAUSRAGEN UND DAS FAHREN IN KEINER WEISE BEEIN- TRÄCHTIGEN.

  • Seite 51: Vorruestung Fuer Die Zubehoerinstallation

    Vorruestung fuer die Zubehoerinstallation Dieses Fahrzeug verfügt über eine Vorrüstung für die Installation des folgenden Zu- behörs: • Piaggio Multimedia Platform • Beheizte Griffe • Beheizter Beinschutz • Satelliten-Alarm Cobra Wenden Sie sich für weitere Informationen und den Einbau an eine Autorisierte Ver- tragswerkstatt .

  • Seite 53: Benutzungshinweise

    MP3 500 HPE SPORT - BUSINESS Kap. 02 Benutzungshinw eise...

  • Seite 54: Kontrollen

    Kontrollen (02_01) Vor Inbetriebnahme des Fahrzeugs: 1. Den Benzinstand prüfen. 2. Den Bremsflüssigkeitsstand der Vorderradbremse und der Hinterradbremse prü- fen. 3. Den Reifendruck prüfen. 4. Die Funktion des Standlichts, des Scheinwerfers, der Blinker, des Bremslichts und der Nummernschildbeleuchtung prüfen. 02_01 5.
  • Seite 55 Den Deckel «T» abnehmen und den Benzintank mit bleifreiem Benzin (mind. 95 Ok- tan) auffüllen. Der Kraftstoff-Füllstand wird durch das Instrument «A» angezeigt. Das Erreichen der Benzinreserve wird durch die Reservekontrolle «C» angezeigt. ACHTUNG ES WIRD EMPFOHLEN BENZIN MIT EINEM MAXIMALGEHALT AN BIOETHANOL VON 10% (E10) ZU VERWENDEN.
  • Seite 56 ACHTUNG DAS FAHRZEUG NIE SOLANGE FAHREN, BIS DER TANK LEER IST. IN DIESEM FALL KEINE WIEDERHOLTEN STARTVERSUCHE UNTERNEHMEN. DAS ZÜND- SCHLOSS AUF "OFF" STELLEN UND SO BALD WIE MÖGLICH TANKEN. BEI NICHTBEACHTUNG DIESER VORSCHRIFT KANN DIE BENZINPUMPE BZW. DER KATALYSATOR BESCHÄDIGT WERDEN. WARNUNG ES WIRD STARK DAVON ABGERATEN DEN TANK ANDERS ALS AN NORMA- LEN TANKSTELLEN ZU BETANKEN.
  • Seite 57 ACHTUNG BEIM TANKEN DARAUF ACHTEN, DASS KEIN KRAFTSTOFF AUSTRITT, DER SACH- UND/ODER PERSONENSCHÄDEN BZW. BRANDGEFAHR VERURSA- CHEN KÖNNTE. ACHTUNG BRENNENDE ZIGARETTEN UND OFFENE FLAMMEN VON DER TANKÖFFNUNG FERNHALTEN: BRANDGEFAHR. DIE GIFTIGEN BENZINDÄMPFE NIEMALS EIN- ATMEN. ACHTUNG VOR DEM TANKEN DEN MOTOR ABSTELLEN. BENZIN IST ÄUßERST LEICHT ENTFLAMMBAR.

  • Seite 58: Einstellen Der Stoßdämpfer

    Einstellen der Stoßdämpfer (02_05, 02_06, 02_07, 02_08, 02_09) Die Federn können mit dem speziellen Schlüssel für Stoßdämpfer auf 4 Positionen eingestellt werden. Dazu muss der Gewindering unten am Stoßdämpfer verstellt wer- den. Position 1 geringste Vorspannung: Nur Fahrer Position 2 mittlere Vorspannung: Nur Fahrer Position 3 mittlere Vorspannung: Fahrer mit Beifahrer Position 4 größte Vorspannung: Fahrer, Beifahrer und Gepäck.
  • Seite 59 EINSTELLVORGNAG HINTERE GASSTOSSDÄMPFER (NUR FÜR VERSION MP3 500 HPE SPORT) • Den speziellen Schlüssel für die Stoßdämpfereinstellung verwenden, den Schlüssel von unten einfügen und mit zwei Zähnen des Gewinderings ver- binden. • Den unteren Gewindering «A» ausdrehen, bis er einige Millimeter vom obe- ren Gewindering liegt.

  • Seite 60: Einfahren

    02_09 Einfahren (02_10) WÄHREND DER ERSTEN 1000 KM. DAS FAHRZEUG NICHT ÜBER 80% DER MAXIMAL VORGESEHENE GESCHWINDIGKEIT VERWENDEN. VOLLGAS VER- MEIDEN UND NIE ÜBER LANGE STRECKEN MIT KONSTANTER GESCHWIN- DIGKEIT FAHREN. NACH DEN ERSTEN 1000 KM. WO ZULÄSSIG, ZUNEHMEND DIE GESCHWINDIGKEIT BIS ZUM ERREICHEN DER HÖCHSTLEISTUNGEN ER- HÖHEN.

  • Seite 61: Starten Van De Motor

    Starten van de motor (02_11, 02_12, 02_13) Das Fahrzeug verfügt über ein System zur Blockierung der Zündung, das vom 'Not- Aus-Schalter «Q» gesteuert wird. Der Motor kann nicht gestartet werden, wenn der Not-Aus-Schalter in die Position «OFF» gestellt wird. Ist der Motor eingeschaltet, schaltet er ab, wenn der Not-Aus-Schalter in die Position «OFF»...
  • Seite 62 ACHTUNG BEI LAUFENDEM MOTOR UND MIT DER VORDEREN RADAUFHÄNGUNG BLO- CKIERT, SOBALD DER FAHRER AUF DEM SITZ IN FAHRPOSITION SITZT, BENÖTIGT DAS EINSPRITZSYSTEM ETWA EINE HALBE MINUTE ZEIT, BEVOR DER GASGRIFF GEÖFFNET WIRD. UM DIE MAXIMALE FAHRSICHERHEIT ZU GEWÄHRLEISTEN UND ABRUPTES UND GEFÄHRLICHES ANFAHREN ZU VERMEIDEN, DEN GASGRIFF WÄHREND DIESER KURZEN ZEIT NICHT ÖFFNEN.

  • Seite 63: Vorkehrungen

    ACHTUNG BEI LEEREM KRAFTSTOFFTANK MUSS VERMIEDEN WERDEN AUF «ON» ZU SCHALTEN UND KEINEN STARTVORGANG EINZULEITEN. BEI NICHTBEACH- TUNG DIESER VORSCHRIFT KANN ES ZU EINER BESCHÄDIGUNG DER KRAFTSTOFFPUMPE KOMMEN. WARNUNG NICHT VERSUCHEN DEN MOTOR BEI AKTIVIERTEM GASGRIFF ZU STARTEN. DIES KANN ZUM VERLUST DER KONTROLLE ÜBER DAS FAHRZEUG FÜHREN, MIT UMKIPPEN UND NACHFOLGENDEN SCHWEREN ODER IN EINIGEN FÄL- LEN TÖTLICHEN VERLETZUNGEN.

  • Seite 64: Bei Startschwierigkeiten

    WARNUNG NACH LÄNGERER FAHRT MIT HÖCHSTGESCHWINDIGKEIT NIEMALS SOFORT DEN MOTOR ABSTELLEN, SONDERN IHN ERST EINIGE SEKUNDEN IM LEER- LAUF LAUFEN LASSEN. Bei startschwierigkeiten Den im Abschnitt «Starten des Motors» beschriebenen Vorgang genau beachten. WARNUNG DER GASGRIFF MUSS IN DER LEERLAUFSTELLUNG BLEIBEN, DA JEDE AN- DERE STELLUNG EIN STARTEN DES FAHRZEUGS VERHINDERT.

  • Seite 65: Abstellen Des Motors

    Abstellen des Motors (02_14) Den Gasgriff vollständig schließen und anschließend den Zündschlüssel A auf «OFF» stellen (Schlüssel abziehbar). ACHTUNG DER KATALYSATOR WIRD SEHR HEIß. BEIM ABSTELLEN DES FAHRZEUGS UNBEDINGT DARAUF ACHTEN, DASS DER AUSPUFF KEINE BRENNBAREN 02_14 MATERIALIEN BERÜHRT. VERBRENNUNGSGEFAHR BEI BERÜHREN DES AUSPUFFS.

  • Seite 66: Automatische Kraftübertragung

    Automatische kraftübertragung (02_16) Um die größte Leichtigkeit und Bequemlichkeit beim Fahren zu gewährleisten, ist das Fahrzeug mit einem Automatik-Getriebe mit Regler und Fliehkraftkupplung ausge- stattet. Dieses System wurde entwickelt, um auf ebener Straße wie bei Bergfahrten beste Beschleunigungsleistung bei geringstem Verbrauch zu erhalten. Beim Anhalten auf Gefälle (Ampel, Stau, usw.) das Fahrzeug mit den Bremsen und bei im Leerlauf befindlichem Motor im Stillstand halten.
  • Seite 67 3. Nach längeren Fahrten auf nassen Straßen, ohne dass die Bremsen betätigt wur- den, ist die Bremsleistung anfangs geringer. Unter diesen Fahrbedingungen sollte die Bremse in regelmäßigen Abständen betätigt werden. 4. Vermeiden Sie ein Anfahren mit aufgebocktem Fahrzeug. Um ein abruptes Anfah- ren zu vermeiden, darf sich das Hinterrad nicht drehen, wenn es mit dem Boden in Berührung kommt.
  • Seite 68 ACHTUNG UM UNFÄLLE ZU VERMEIDEN, BEIM EINBAU UND HINZUFÜGEN VON ZUBE- HÖR UND GEPÄCK SEHR VORSICHTIG FAHREN. DER EINBAU VON ZUBEHÖR UND DAS FAHREN MIT GEPÄCK KANN DIE FAHRSTABILITÄT UND DIE LEIS- TUNGSEIGENSCHAFTEN DES SCOOTERS VERRINGERN UND DIE SICHER- HEITSGRENZEN WÄHREND DES EINSATZES SENKEN. WARNUNG BEIM FAHREN DES MIT YUBEHÖR AUSGESTATTETEN ROLLERS (KOFFER UND/ODER WINDSCHUTZSCHEIBE ) MUSS DIE GESCHWINDIGKEIT VERRIN-...

  • Seite 69: Blockierungssystem Für Vordere Radaufhängung/ Federung

    ZEUGSTRUKTUR IST GESETZLICH VERBOTEN. DAS FAHRZEUG ENTSPRICHT DANN NICHT MEHR DEM ZUGELASSENEN MODELL UND IST GEFÄHRLICH FÜR DIE FAHRSICHERHEIT. Blockierungssystem für vordere Radaufhängung/ Federung (02_18, 02_19, 02_20, 02_21) Das Verriegelungssystem für die vordere Federung aktiviert durch Druck auf den Wechselschalter «T» den Roll Lock des Fahrzeugs. Es kann daher angehalten wer- den, ohne dass die Füße auf den Boden gestellt werden müssen.
  • Seite 70 kann nicht eingeschaltet werden (bei normalen Fahrtbedingungen ist die Kontrolllam- pe «C» ausgeschaltet). Wird bei laufendem Motor, verriegeltem System (Kontrolllampe «C» eingeschaltet) und korrekt auf der Sitzbank in Fahrposition sitzendem Fahrer der Gasgriff zum An- fahren gedreht, wird das Federungs-Verriegelungssystem (Roll-Lock-System) auto- matisch abgeschaltet und die Kontrolllampe «C»...
  • Seite 71 WIRD DIESER HINWEIS NICHT BEACHTET, KANN DAS FAHRZEUG, AUCH OH- NE FAHRER, DURCH EINFACHES DREHEN AM GASGRIFF ANFAHREN UND DIE FEDERUNG ENTRIEGELT WERDEN. DAS FAHRZEUG KANN IN DIESEM FALL UNBEABSICHTIGT UMKIPPEN. WARNUNG WENN MAN WÄHREND DES HALTENS NICHT DEN FUSS AUF DEN BODEN STELLT, UM DAS FAHRZEUG IM GLEICHGEWICHT ZU HALTEN, SICHERSTEL- LEN, DASS DAS ROLL-LOCK-SYSTEM DER VORDERRADAUFHÄNGUNG EIN- GESCHALTET IST.

  • Seite 72: Handbremse

    Schaltet sich die WARN-Kontrolllampe «A» ein (blinkend), bedeutet dies, dass eine Störung am Federungs-Verriegelungssystem (Roll-Lock-System) der vorderen Fede- rung aufgetreten ist. Bitte wenden Sie sich in diesem Fall an eine autorisierte Vertragswerkstatt.Ist die vordere Federung verriegelt, kann das System jedoch durch zweimaliges schnelles Umschalten des Wechselschalters «T»...

  • Seite 73: Integralbremssystem Mit Bremspedal

    Wird die Feststellbremse im Position «B» angezogen und der Zündschlüssel auf «LOCK» gedreht, schaltet sich ein Sicherheitssystem ein, das ein Lösen der Fest- stellbremse verhindert. Zum Lösen der Feststellbremse muss der Zündschlüssel auf «OFF» oder «ON» gestellt werden. Wenn der Zündschlüssel auf «LOCK» steht, kann jedoch die Feststellbremse angezogen werden.
  • Seite 74 Zudem wir ein Set "Trittplatte" geliefert, das nach Belieben des Kunden zur Optimie- rung des Komfort montiert werden kann. Zur Montage der Halterung müssen der Gummibelag des Trittbretts gehoben und davon etwa 20 cm entfernt werden. Mit hilfe des Abstandhalters und der Schellenschraube die Platte, wie in der Zeichnung gezeigt befestigen.

  • Seite 75: Wartung

    MP3 500 HPE SPORT - BUSINESS Kap. 03 Wartung...

  • Seite 76: Motorölstand

    Motorölstand (03_01) Bei 4-Taktmotoren wird das Motoröl zur Schmierung der Ventilsteuerung, der Kurbel- wellenlager und der thermische Einheit benutzt. Zu wenig Öl führt zu unzureichen- der Schmierung und kann schwere Motorschäden verursachen. Bei allen 4- Taktmotoren ist es normal, dass das Öl nach und nach seine Schmierleistung verliert und eine gewisse Menge Öl verbraucht wird.

  • Seite 77: Nachfüllen Von Motoröl

    Nachfüllen von Motoröl (03_03) Vor dem Nachfüllen von Motoröl muss zunächst der Ölstand geprüft werden . Beim Nachfüllen von Motoröl darf die Markierung MAX nicht überschritten werden. Für das Nachfüllen zwischen dem Füllstand MIN und MAX ist eine Ölmenge von ~ 400 cc. erforderlich Entsprechend der Angaben aus der Tabelle für das Wartungsprogramm ist in jedem Fall das Durchführen einer Kontrolle und das eventuelle Auffüllen des Motoröls bei einer autorisierten Vertragswerkstatt vorgesehen.
  • Seite 78 ohne dabei jedoch MAX Ölstand zu überschreiten. Die Filterpatrone muss bei je- dem Ölwechsel ausgewechselt werden. Zum Nachfüllen und zum Ölwechsel frisches Motoröl des empfohlenen Typs verwenden. ACHTUNG DER BETRIEB DES MOTORS MIT ZU WENIG ODER FALSCHEM ÖL FÜHRT ZU EINER FRÜHZEITIGEN ABNUTZUNG DER BEWEGTEN TEILE UND KANN ZU NICHT REPARIERBAREN SCHÄDEN FÜHREN.

  • Seite 79: Hinterradgetriebeölstand

    Hinterradgetriebeölstand (03_08, 03_09) Den Ölstand im Hinterradgetriebe prüfen. (enthaltene Ölmenge ~ 250 cc). Zur Öls- tandkontrolle im Hinterradgetriebe wie folgt vorgehen: 1) Das Fahrzeug auf ebenem Untergrund auf den Hauptständer stellen. 2) Den Ölmessstab «A» abschrauben, mit einem sauberen Tuch reinigen, wieder einführen und wieder vollständig festschrauben.

  • Seite 80: Reifen

    ACHTUNG BEI EINEM ÖLWECHSEL AM HINTERRADGETRIEBE DARAUF ACHTEN, DASS KEIN ÖL AUF DIE HINTERRAD-BREMSSCHEIBE GELANGT. ACHTUNG WENDEN SIE SICH ZUM ÖLWECHSEL AN EINE AUTORISIERTE VERTRAGS- WERKSTATT, DIE WIE GESETZLICH VORGESEHEN MIT ANLAGEN ZUR UM- WELTFREUNDLICHEN BESEITIGUNG VON ALTÖL AUSGERÜSTET IST. Reifen (03_10) Regelmäßig (ca.
  • Seite 81 WARNUNG DIE RÄDER, KOMPLETT MIT REIFEN, MÜSSEN IMMER AUSGEWUCHTET SEIN. DAS FAHREN DES FAHRZEUGS MIT ZU NIEDRIGEM REIFENDRUCK ODER MIT FALSCH AUSGEWUCHTETEM REIFEN KANN ZU GEFÄHRLICHEN VIBRATIO- NEN AM LENKER FÜHREN. REIFEN Vordere Reifen Tubeless 110/70 - 13" 48S Hinterer Reifen Tubeless 140/70 - 14"...

  • Seite 82: Ausbau Der Zündkerze

    Ausbau der zündkerze (03_11, 03_12) Der am Fahrzeug eingebaute Motor hat zwei Zündkerzen. Die Befestigungsschraube «A» abschrauben und die Klappe auf der linken Fahr- zeugseite mit Hilfe eines kleinen, in die hintere Aussparung eingesetzten Schrauben- ziehers abmontieren. Anschließend wie folgt vorgehen: 1.

  • Seite 83: Ausbau Luftfilter

    Ausbau luftfilter Zum Ausbau und zur Reinigung des Luftfilters gemäß Wartungsprogramm-Tabelle, wenden Sie sich an eine autorisierte Vertragswerkstatt. Kühlflüssigkeitsstand (03_13, 03_14, 03_15, 03_16) Die Kühlung des Motors erfolgt durch einen Druckwasserkreislauf. Der Kühlkreislauf enthält eine Flüssigkeit, die aus einem Gemisch von 50% entkalktem Wasser und Frostschutzmittel auf Äthylenglykolbasis und Rostschutzmitteln besteht.

  • Seite 84: Kontrolle Bremsflüssigkeitsstand

    WARNUNG UM VERBRÜHUNGEN ZU VERMEIDEN, DEN DECKEL DES AUSDEHNUNGSGE- FÄßES NICHT BEI WARMEM MOTOR AUSSCHRAUBEN. WARNUNG 03_15 UM EIN GEFÄHRLICHES AUSTRETEN DER FLÜSSIGKEIT WÄHREND DER FAHRT ZU VERMEIDEN, MUSS UNBEDINGT SICHERGESTELLT WERDEN, DASS DER MAXIMALSTAND NIE ÜBERSCHRITTEN WIRD. UM EINEN KORREKTEN MOTORBETRIEB ZU GEWÄHRLEISTEN, MUSS DER KÜHLERGRILL SAUBER GEHALTEN WERDEN.

  • Seite 85: Auffüllen Von Bremsflüssigkeit

    Ein geringes Absinken des Bremsflüssigkeitsstands kann durch die Abnutzung der Bremsbeläge verursacht sein. Ist der Bremsflüssigkeitsstand unter Minimum abge- sunken, sollten Sie einen Vertragshändler oder eine autorisierte Vertragswerk- statt aufsuchen und dort die Bremsanlage genau überprüfen lassen. 03_18 03_19 Auffüllen von bremsflüssigkeit (03_20, 03_21) Wie folgt vorgehen: Die zwei Schrauben «A»...
  • Seite 86 achten, die Leitung nicht abzuziehen. Die Schraube «F» ausdrehen, den Behälter herausziehen und den Deckel abnehmen, um nachzufüllen. Unter normalen Klimabedingungen muss die Flüssigkeit alle 2 Jahre gewechselt wer- den. Dieser Eingriff muss von ausgebildetem Fachpersonal vorgenommen werden. Wen- den Sie sich hierfür unbedingt an eine autorisierte Vertragswerkstatt. WARNUNG 03_21 NUR BREMSFLÜSSIGKEIT DER KLASSE DOT 4 VERWENDEN.

  • Seite 87: Batterie

    Batterie (03_22) Um an die Batterie zu gelangen, wie folgt vorgehen: 1. Das Fahrzeug auf den Hauptständer stellen 2. Die Sitzbank wie oben beschrieben öffnen 3. Die drei Befestigungen «A» und den Deckel «B» abnehmen. WARNUNG 03_22 UM SCHÄDEN AN DER ELEKTRISCHEN ANLAGE ZU VERMEIDEN, NIEMALS KABEL BEI LAUFENDEM MOTOR TRENNEN.

  • Seite 88: Längerer Stillstand

    Längerer stillstand (03_24) Im Falle einer längeren Stilllegung des Fahrzeugs muss die Batterie regelmäßig auf- geladen werden. Dabei bedenken, dass die Batterie sich innerhalb von zirka drei Monaten vollkommen entlädt. Das Aufladen der Batterie muss mit einem Ladestrom von 1/10 der Batterie-Nominalleistung erfolgen (~ 1A) und darf nicht länger als 8 auf- einanderfolgende Stunden dauern.
  • Seite 89 03_26 TABELLE HAUPTSICHERUNGEN Sicherung Nr. 13 Leistung: 30 A Geschützte Stromkreise: Batterieladung. Geschützte Stromkreise (über Zündschloss): Sicherungen Nr. 8, 9, 10 und 11. Sicherung Nr. 14 Leistung: 40 A1 Geschützte Stromkreise: ABS- Steuerelektronik. TABELLE SICHERUNGEN KASTEN «A» Sicherung Nr. 1 Leistung: 15 A...
  • Seite 90 Geschützte Stromkreise: Vorrüstung beheizter Griff und Beinschutz. Sicherung Nr. 2 Leistung: 5 A Geschützte Stromkreise: Instrumenteneinheit. Sicherung Nr. 3 Leistung: 20 A Geschützte Stromkreise: Steuergerät für Feststellbremsbefehl. Sicherung Nr. 4 Leistung: 15 A Geschützte Stromkreise: Fern- / Abblendlicht (mittels Fernrelais), Vorrüstung Zubehör, «Bike...
  • Seite 91 Für den Zugriff auf den Kasten «B» die in der Abbildung dargestellte Schraube lösen und den kleinen Plastikdeckel abnehmen. 03_27 03_28 03_29...
  • Seite 92 TABELLE SICHERUNGEN KASTEN «B» Sicherung Nr. 7 Leistung: - Geschützte Stromkreise: - Sicherung Nr. 8 Leistung: 5 A Geschützte Stromkreise (über Zündschloss): Stopplicht (mittels Fernrelais), Bremslicht-Fernrelais, Anlasser-Fernrelais. Sicherung Nr. 9 Leistung: 7,5A Geschützte Stromkreise (über Zündschloss): Lichthupe Fernlicht, Hupe. Sicherung Nr. 10 Leistung: 7,5A Geschützte Stromkreise (über Zündschloss): ABS-Steuergerät,...
  • Seite 93 Instrumentengruppe, Vorrüstung Zubehör, USB-Buchse. Sicherung Nr. 12 Leistung: 7,5A Geschützte Stromkreise (über Zündschloss): Instrumentengruppe, beheizter Griff Beinschutz, Blinkerschalter, Fahrtrichtungsanzeiger, Warnblinker, Standlicht, Nummernschildbeleuchtung. ACHTUNG VOR DEM AUSTAUSCHEN EINER DURCHGEBRANNTEN SICHERUNG MUSS DER FEHLER GESUCHT UND BESEITIGT WERDEN, DER ZUM DURCHBREN- NEN DER SICHERUNG GEFÜHRT HAT. DEN STROMKREIS NIEMALS MIT ANDEREM MATERIAL ALS MIT DER SICHE- RUNG ÜBERBRÜCKEN.

  • Seite 94: Lampen

    ACHTUNG OHNE BERÜCKSICHTIGUNG DER TECHNISCHEN DATEN FALSCH AUSGE- FÜHRTE ÄNDERUNGEN ODER REPARATUREN AN DER ELEKTRISCHEN AN- LAGE KÖNNEN ZU BETRIEBSSTÖRUNGEN FÜHREN UND SIND EINE BRAND- GEFAHR. ACHTUNG VORSICHTIG ARBEITEN. DIE STECKVERBINDUNGEN BZW. DIE ENTSPRECHENDEN AUSSPARUNGEN NICHT BESCHÄDIGEN. VORSICHTIG MIT DEN PLASTIKBAUTEILEN UND DEN LACKIERTEN BAUTEILEN UMGEHEN, NICHT VERKRATZEN ODER BESCHÄ- DIGEN.
  • Seite 95 Leistung: 12V - 55W Menge: 1 Lampe vorderes Standlicht Typ: LED Menge: 1 Leistung: - Stopplicht/Rücklichtlampe Typ: LED Menge: 1 rechts - 1 links Leistung: - Vordere Blinkerlampe Typ: LED Leistung: - Menge: 2 Hintere Blinkerlampe Typ: LED Leistung: - Menge: 2 Lampe für Helmfachbeleuchtung Typ: TORPEDO...

  • Seite 96: Auswechseln Der Scheinwerferlampen

    Auswechseln der scheinwerferlampen (03_30, 03_31, 03_32, 03_33, 03_34, 03_35, 03_36, 03_37, 03_38, 03_39, 03_40, 03_41, 03_42, 03_43) Zum Ausbau des Scheinwerfers wie folgt vorgehen: 1. Den Wetterschutz abmontieren. 2. Die mittlere Verkleidung der Scheinwerfereinheit abmontieren, indem man die Ver- bindungen löst; 03_30 3.
  • Seite 97 5. Die vier Schrauben «C» entfernen; 03_33 6. Die zwei Schrauben mit Unterlegscheiben «D» abschrauben und dann die obere Abdeckung der Schild-Vorderseite abnehmen; 03_34 7. Die zwei oberen Befestigungsschrauben «E» der Scheinwerfereinheit entfernen; 03_35...
  • Seite 98 8. Die vier Schrauben «G» entfernen und das Gitter samt Rahmen herausziehen; 03_36 9. Auf beiden Fahrzeugseiten die zwei Schrauben «H» im Radgehäuse abschrauben; 03_37 10. Die vier Schrauben «I» abschrauben und die untere Abdeckung der Schild-Vor- derseite abnehmen; 03_38...
  • Seite 99 11. Die zwei unteren Befestigungsschrauben «L» der Scheinwerfereinheit entfernen; 03_39 12. Den Kabelstecker der Scheinwerfereinheit abtrennen; 03_40 13. Die Scheinwerfereinheit herausziehen; 14. Um Zugriff zu den Lampen zu haben, die Gummiabdeckungen entfernen; 03_41...
  • Seite 100 15. Für die Abblendlichtlampe auf die angegebenen Befestigungen einwirken, um die Lampenfassung herauszuziehen, dann die Lampe herausnehmen; 03_42 16. Für die Fernlichtlampe die Lampenfassung gegen den Uhrzeigersinn drehen und herausziehen, dann die Lampe herausnehmen. Beim Wiedereinbau in umgekehrter Reihenfolge vorgehen. WARNUNG DIE LAMPEN FÜR FERNLICHT UND ABBLENDLICHT SIND HALOGENLAMPEN: UM DIE LAMPE NICHT ZU BESCHÄDIGEN, NIEMALS DIREKT MIT DEN FINGERN...

  • Seite 101: Einstellung Des Scheinwerfers

    Einstellung des scheinwerfers (03_44, 03_45) Wie folgt vorgehen: 1. Das fahrbereite Fahrzeug ohne Beladung und mit dem richtigen Reifendruck auf eine ebene Fläche in 10 m Entfernung vor eine weiße, im Halbschatten befindliche Wand stellen, die Fahrzeugachse muss dabei im rechten Winkel zur Wand stehen; 2.

  • Seite 102: Rücklichteinheit

    Rücklichteinheit (03_47) WARNUNG DIE IN DER RÜCKLICHTEINHEIT ENTHALTENEN BREMSLICHT- UND STAND- LICHTLAMPEN SIND VOM TYP «LED». DA DER AUSBAU BESONDERS SCHWIERIG IST, SOLLTE MAN SICH IM FALL VON FEHLFUNKTIONEN AN EINE VERTRAGSWERKSTATT WENDEN, UM SIE AUSWECHSELN ZU LASSEN. 03_47 Hintere blinker (03_48) WARNUNG DIE LAMPEN DER BLINKER SIND VOM TYP «LED».

  • Seite 103: Nummernschildbeleuchtung

    Nummernschildbeleuchtung (03_49) Zum Austausch der Lampen für die Kennzeichenbeleuchtung die beiden Schrauben «C» herausdrehen, dann den Kunststoff sowie das Glas entfernen und die Lampe herausziehen. 03_49 Helmfachbeleuchtung (03_50) Den Sattel öffnen und mit Hilfe eines kleinen Schlitz-Schraubendrehers, der in den oberen Einschnitt eingeführt wird, die mit Druck befestigte Scheibe «D»...

  • Seite 104: Bremslicht

    Bremslicht (03_51) WARNUNG DIE IN DER RÜCKLICHTEINHEIT ENTHALTENEN BREMSLICHT- UND STAND- LICHTLAMPEN SIND VOM TYP «LED». DA DER AUSBAU BESONDERS SCHWIERIG IST, SOLLTE MAN SICH IM FALL VON FEHLFUNKTIONEN AN EINE VERTRAGSWERKSTATT WENDEN, UM SIE AUSWECHSELN ZU LASSEN. 03_51 Rückspiegel (03_52, 03_53, 03_54) Die Rückspiegel werden von Hand an der Kappe auf die gewünschte Position einge- stellt.

  • Seite 105: Hinterrad-Scheiben-Bremse

    03_54 Hinterrad-scheiben-bremse (03_55, 03_56) Der Verschleiß der Bremsscheiben und Bremsbeläge wird automatisch ausgeglichen und hat daher keinerlei Auswirkung auf die Bremsleistung. Aus diesem Grund brau- chen die Bremsen nie eingestellt zu werden. Gibt der Bremshebel bei Betätigung zu stark nach, befindet sich höchstwahrscheinlich Luft im Bremskreislauf oder die Brem- se arbeitet nicht richtig.

  • Seite 106: Loch Im Reifen

    PRÜFT. WIRD BEIM BREMSEN EINE UNGEWÖHNLICHE GERÄUSCHENTWICK- LUNG AN DER VORDERRAD- ODER HINTERRADBREMSE FESTGESTELLT, SOLLTEN SIE SICH UMGEHEND AN EINE AUTORISIERTE VERTRAGSWERK- STATT ODER EINEN PIAGGIO-VERTRAGSHÄNDLER WENDEN. BEVOR SIE DAS FAHRZEUG WIEDER BENUTZEN, MÜSSEN SIE BEI NEU MONTIERTEN BREMSBELÄGEN ZUNÄCHST EINIGE MALE DEN BREMSHEBEL IM STILL- STAND ZIEHEN, DAMIT SICH DIE BREMSKOLBEN SOWIE DER BREMSHEBEL- HUB IN DER RICHTIGEN POSITION SETZEN KÖNNEN.
  • Seite 107 ACHTUNG BEI VERWENDUNG EINES REIFEN-REPARATURSPRAYS MÜSSEN DIE ANWEI- SUNGEN AUF DER VERPACKUNG ODER AUF DER SPRAYDOSE BEFOLGT WERDEN. WARNUNG DIE RÄDER, KOMPLETT MIT REIFEN, MÜSSEN IMMER AUSGEWUCHTET SEIN. DAS FAHREN DES FAHRZEUGS MIT ZU NIEDRIGEM REIFENDRUCK ODER MIT FALSCH AUSGEWUCHTETEM REIFEN KANN ZU GEFÄHRLICHEN VIBRATIO- NEN AM LENKER FÜHREN.

  • Seite 108: Stilllegen Des Fahrzeugs

    Stilllegen des fahrzeugs (03_58) Wir empfehlen Ihnen folgende Arbeiten auszuführen: 1. Allgemeine Fahrzeugreinigung und Abdecken mit einer Schutzplane 2. Darauf achten, das Fahrzeug auf den Hauptständer zu stellen und das Federungs- Verriegelungssystem vorne zu deaktivieren; 3. Bei abgeschaltetem Motor und Kolben am unteren Totpunkt, die Zündkerze aus- bauen und in die Kerzenöffnung 1 ÷...
  • Seite 109 • UMWELT- / SAISONBEDINGTE VERHÄLTNISSE: EINSATZ VON STREU- SALZ, CHEMISCHEN TAUMITTELN, AUF DEN STRAßEN WÄHREND DES WINTERS. • LUFTVERSCHMUTZUNG: STADT BZW. INDUSTRIEGEGENDEN. • SALZHALTIGE UND FEUCHTE LUFT: KÜSTENGEBIETE, WARMES UND FEUCHTES KLIMA. WARNUNG • ES MUSS VERMIEDEN WERDEN, DASS AUF DER KAROSSERIE AB- LAGERUNGEN, RESTE VON INDUSTRIESTAUB UND SCHADSTOFFEN, TEERRESTE, TOTE INSEKTEN, VOGELKOT USW.
  • Seite 110 • DAS MUNDSTÜCK NIE WENIGER ALS 60 CM NÄHERN. • DIE WASSERTEMPERATUR DARF NICHT MEHR ALS 40°C BETRAGEN. • KEINEN HOCHDRUCKSTRAHL BENUTZEN. • KEINE DAMPFREINIGUNG BENUTZEN. • DEN WASSERSTRAHL NICHT DIREKT AUF DIE ELEKTROKABEL ODER DIE LÜFTUNGSÖFFNUNGEN AM ANTRIEBSDECKEL RICHTEN. ACHTUNG DAS FAHRZEUG NIE IN PRALLER SONNE WASCHEN.
  • Seite 111 ACHTUNG BEI DER FAHRZEUGREINIGUNG MIT HOCHDRUCKWASSERSTRAHL DIE SITZ- BANK GESCHLOSSEN HALTEN UND VERMEIDEN, DASS DER STRAHL DIREKT IN DAS SITZBANK-UNTERTEIL GERICHTET IST. WARNUNG WÄHREND DER REINIGUNG DES FAHRZEUGS MIT EINEM DRUCKWASSER- STRAHL, DIESEN NICHT LÄNGERE ZEIT AUF DIESELBE FLÄCHE DES MO- TORS UND DES FAHRZEUGS HALTEN.
  • Seite 112 KEINEN ALKOHOL ZUR REINIGUNG VERWENDEN; WIR EMPFEHLEN DIE MANUELLE REINIGUNG MIT SCHWAMM UND NEUTRA- LSEIFE, WOBEI ÜBERMÄßIGES REIBEN ZU VERMEIDEN IST, DA DIES DIE DECKKRAFT DES LACKS BEEINTRÄCHTIGEN KÖNNTE; KEINE SCHEUERNDEN REINIGUNGSMITTEL VERWENDEN; DIE NICHTBEACHTUNG DER AUFGEFÜHRTEN ANWEISUNGEN BEEINTRÄCH- TIGT DAS DECKVERMÖGEN DER LACKIERUNG; KEINE AUFKLEBER AN DER KAROSSERIE ANBRINGEN;...
  • Seite 113 UNREGELMÄ IGE ZÜNDUNG Zündkerze defekt Wenden Sie sich an eine autorisierte Vertragswerkstatt. Einspritz-/Zündelektronik defekt. Wenden Sie sich an eine autorisierte Vertragswerkstatt. Zündspule defekt. Wegen Wenden Sie sich an eine Hochspannung muss die Kontrolle autorisierte Vertragswerkstatt. von Fachpersonal vorgenommen werden GERINGE VERDICHTUNG Zündkerze locker Die Zündkerze festziehen Zylinderkopf locker, Kolbenringe...
  • Seite 114 UNZUREICHENDE BREMSLEISTUNG Bremsscheibe mit Öl bzw. Fett Wenden Sie sich an eine verschmutzt. Bremsbeläge autorisierte Vertragswerkstatt. verschlissen. Vorrichtungen der Bremsanlage defekt. Luft im Bremskreislauf der Vorder- oder Hinterradbremse UNZUREICHENDE RADAUFHÄNGUNG / FEDERUNG Stoßdämpfer defekt, Ölleck, Wenden Sie sich an eine abgenutzte Anschlagpuffer autorisierte Vertragswerkstatt.

  • Seite 115: Technische Daten

    MP3 500 HPE SPORT - BUSINESS Kap. 04 Technische daten...

  • Seite 116: Daten

    Daten (04_01) 04_01...
  • Seite 117 FAHRZEUGDATEN Rahmen Aus Stahlrohren und Stahl- Pressblech Vordere Radaufhängung Roll System mit Parallelogramm- Federung, mit zwei Aluminium- Pressgussarmen, zwei seitlichen Rohren und Stoßdämpfern mit hydraulischem Verriegelungssystem Hintere Radaufhängung Zwei doppelt wirksame Stoßdämpfer und 4-stufig einstellbare Vorspannung. Vorderradbremse Doppelte hydraulische Scheibenbremse Ø 258 mm mit Bremshebel rechts am Lenker;...

  • Seite 118: Motordaten

    Hinterer Reifen Tubeless 140/70 - 14" 68S Reifendruck vordere Reifen 2 bar Reifendruck hinterer Reifen (mit 2,4 (2,6) bar Beifahrer) Fahrzeuggewicht fahrbereit 275 Kg Maximal zulässiges Gewicht 460 Kg Batterie 12V-12Ah MOTORDATEN Einzylinder 4-Taktmotor Hubraum 493 cm³ Bohrung x Hub 94 x 71 mm Verdichtungsverhältnis 11,5 ±...
  • Seite 119 Drehkraftunterstützung, Keilriemen, automatische selbstlüftende Trocken- Fliehkraftkupplung, Antriebsraum mit Kühlgebläse. Hinterradgetriebe Mit Zahnrädern in Ölbad. Schmierung Motorschmierung mit kettengesteuerter Nockenpumpe (im Gehäuse) und doppeltem Netz- und Papierfilter. Kühlung Durch Druckwasserkreislauf. Starten Elektrisch Zündung Mit der Einspritzung integrierte induktive elektronische Hochleistungszündung, variable Vorverstellung des Zündzeitpunktes, getrennte Zündspule und doppelte...
  • Seite 120 Auspuff Absorptionsauspuff mit Katalysator und Lambdasonde. Abgasnorm EURO 4 FÜLLMENGEN Motoröl 1,7 Liter Getriebeöl 250 cm³ Kühlflüssigkeit ~ 1,8 l Benzintank ~ 12 ± 0,5 l UMRECHNUNG MA EINHEIT - VON ANGELSÄCHSISCHEN (S.I.). YSTEM AUF INTERNATIONALES YSTEM 1 Zoll (in) 25,4 Millimeter (mm) 1 Fuß...
  • Seite 121 1 Fahrenheit (°F) 32+(9/5)Celsius (°C)

  • Seite 123: Ersatzteile Und Zubehör

    MP3 500 HPE SPORT - BUSINESS Kap. 05 Ersatzteile und zubehör...

  • Seite 124: Hinweise

    Hinweise (05_01, 05_02) WARNUNG DIE FA. PIAGGIO VERTREIBT EINE EIGENE ZUBEHÖRREIHE, NUR DIE TEILE AUS DIESER REIHE SIND DAHER DAS EINZIG ANERKANNTE UND GARAN- TIERTE ZUBEHÖR. FÜR DIE AUSWAHL DES ZUBEHÖRS UND DIE RICHTIGEN MONTAGE WENDEN SIE SICH DAHER UNBEDINGT AN EINE AUTORISIERTE VERTRAGSWERKSTATT.
  • Seite 125 WARNUNG BEIM FAHREN DES MIT YUBEHÖR AUSGESTATTETEN ROLLERS (KOFFER UND/ODER WINDSCHUTZSCHEIBE ) MUSS DIE GESCHWINDIGKEIT VERRIN- GERT WERDEN. OHNE DIE O. G. ZUBEHÖRTEILE KANN DER SCOOTER SCHNELLER, ABER IMMER INNERHALB DER GESETZLICH VORGESEHENEN GRENZEN, GEFAHREN WERDEN. SIND AM ROLLER NICHT ORIGINALE PIAG- GIO-ZUBEHÖRTEILE ANGEBRACHT WORDEN, IST DAS FAHRZEUG STARK BELADEN, IST DER ALLGEMEINE FAHRZEUGZUSTAND NICHT BESONDERS GUT ODER WENN ES DIE WETTERBEDINGUNGEN ERFORDERN, MUSS DIE...

  • Seite 127: Das Wartungsprogramm

    MP3 500 HPE SPORT - BUSINESS Kap. 06 wartungsprogra...

  • Seite 128: Tabelle Wartungsprogramm

    Tabelle wartungsprogramm (06_01) Die richtige Wartung ist ein entscheidender Faktor für eine lange Lebensdauer des Fahrzeuges bei besten Funktions- und Leistungseigenschaften. Aus diesem Grund sind eine Reihe von Kontrollen und Wartungsarbeiten zu günstigen Preisen vorgesehen, die in der zusammenfassenden Übersicht auf der nächsten Seite wiedergegeben werden.
  • Seite 129 Km x 1.000 Alle 12 Monate Alle 24 Monate Ventilspiel Kupplungseinheit Elektrische Anlage und Batterie Bremsanlage Kühlflüssigkeit Bremsflüssigkeit Motoröl Radgetriebeöl Scheinwerfereinstellung Bremsbeläge Laufschuhe/Variatorrollen Reifendruck und Abnutzung Probefahrt Geführte Riemenscheibe - Rollenbehälter Radaufhängungen Mittleres und seitliches Lenkrohr Kraftübertragung I: KONTROLLIEREN UND REINIGEN, EINSTELLEN, SCHMIEREN ODER GEGEBENENFALLS AUSWECHSELN. C: REINIGEN, R: AUSWECHSELN, A: EINSTELLEN, L: SCHMIEREN...

  • Seite 130: Empfohlene Produkte

    Empfohlene Produkte (06_02, 06_03) Die Piaggio Group empfiehlt die Produkte des «Offiziellen Partners Castrol» für die planmäßige Wartung seiner Fahrzeuge. Schmiermittel und Fluide verwenden, die gleichwertige oder höhere Spezifikationen aufweisen, als in den Vorschriften angegeben. Dies gilt auch für eventuelles Nach- füllen.
  • Seite 131 Produkt Beschreibung Angaben Wasserabweisendes Sprühfett Kalziumhaltiges Sprühfett, fädenziehend, Weißes Sprühfett auf Basis von flüssigkeitsabweisend. Kalziumkomplexseife NLGI 2; ISO-L-XBCIB2 HINWEIS: ZWEI VERSCHIEDENE ARTEN VON SCHMIERMITTELN VERWENDEN, JE NACH KLIMA, IN DEM DAS FAHRZEUG VERWENDET WIRD: MOTORÖL 5W-40 BEI UMGEBUNGSTEMPERATUREN (-15°C < T < 40°C). MOTORÖL 15W-50, BEI UMGEBUNGSTEMPERATUREN (0°C <...
