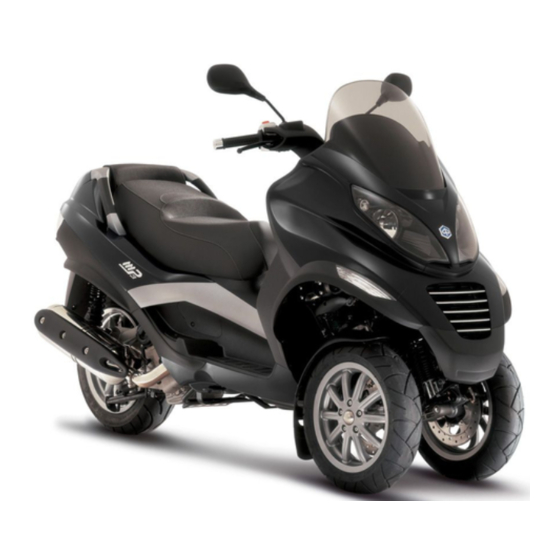

PIAGGIO MP3 LT 400 i.e. Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. PIAGGIO Anleitungen
  4. Motorroller
  5. MP3 LT 400 i.e.
  6. Bedienungsanleitung

PIAGGIO MP3 LT 400 i.e. Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

PIAGGIO MÖCHTE IHNEN DANKEN
dass Sie eines ihrer Produkte gewählt haben. Wir haben diese Bedienungsanleitung für Sie vorbereitet, so dass Sie die Qualität des Fahrzeug voll
genießen können. Wir empfehlen Ihnen vor dem Antritt der ersten Fahrt, die Bedienungsanleitung vollständig und aufmerksam zu lesen. Die
Bedienungsanleitung enthält nützliche Informationen, Ratschläge und Hinweise für den richtigen Gebrauch Ihres Fahrzeugs. Weiterhin erhalten Sie
technische Details und Einzelheiten, die Sie von der Richtigkeit Ihrer Wahl überzeugen werden. Wir sind sicher, dass Sie sich bei Beachtung aller
Anweisungen schnell mit Ihrem neuen Fahrzeug vertraut machen, und es lange Zeit mit Zufriedenheit nutzen werden. Diese Veröffentlichung ist
grundlegender Bestandteil des Fahrzeugs und muss bei Verkauf dem neuen Eigentümer übergeben werden.
MP3 LT 400 i.e.
Ed. 2

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für PIAGGIO MP3 LT 400 i.e.

Inhaltszusammenfassung für PIAGGIO MP3 LT 400 i.e.

  • Seite 1 PIAGGIO MÖCHTE IHNEN DANKEN dass Sie eines ihrer Produkte gewählt haben. Wir haben diese Bedienungsanleitung für Sie vorbereitet, so dass Sie die Qualität des Fahrzeug voll genießen können. Wir empfehlen Ihnen vor dem Antritt der ersten Fahrt, die Bedienungsanleitung vollständig und aufmerksam zu lesen. Die Bedienungsanleitung enthält nützliche Informationen, Ratschläge und Hinweise für den richtigen Gebrauch Ihres Fahrzeugs.
  • Seite 2 Die Angaben in dieser Bedienungsanleitung sind derart zusammengestellt worden, dass sie in erster Linie eine klare und einfache Gebrauchsanleitung liefern. Außerdem werden kleine Wartungsarbeiten und die regelmäßigen Kontrollen beschrieben, die beim -Vertragshändlern oder autorisierten Vertragswerkstätten durchgeführt werden sollen. Dieses Heft enthält außerdem Anleitungen für einige einfache Reparaturarbeiten. Arbeiten, die nicht ausdrücklich in dieser Bedienungsanleitung beschrieben sind, erfordern besondere Werkzeuge bzw.
  • Seite 3 Sicherheit der personen Die mangelnde oder nicht vollständige Beachtung dieser Vorschriften kann schwere Gefahren für die Sicherheit und Unversehrtheit der Personen verursachen. Umweltschutz Gibt die richtigen Verhaltensweisen an, so dass der Einsatz des Fahrzeuges keine Schäden an der Umwelt verursacht. Unversehrtheit des fahrzeugs Die mangelnde oder nicht vollständige Beachtung dieser Vorschriften kann schwere Gefahren für die Sicherheit und Unversehrtheit des Fahrzeuges verursachen, oder auch...

  • Seite 5: Inhaltsverzeichnis

    Die schlüssel................. 19 Ölkontrollampe (unzureichender öldruck)......57 LED-Kontrollanzeige für eingeschaltete Wegfahrsperre..20 Motorölwechsel..............58 Arbeitsweise................21 Hinterradgetriebeölstand............59 Die programmierung der Piaggio wegfahrsperre....22 Reifen..................61 Fernbedienung für sitzbanköffnung.......... 24 Ausbau der zündkerze.............. 62 Programmierung der Fernbedienung........24 Ausbau luftfilter................. 64 Zugang zum benzintank............
  • Seite 6 Einstellung des scheinwerfers..........80 Vordere Blinker................. 81 Rücklichteinheit................. 81 Hintere blinker................84 Nummernschildbeleuchtung............. 84 Helmfachbeleuchtung............... 85 Rückspiegel................86 Hinterrad-scheiben-bremse............86 Loch im reifen................87 Stilllegen des fahrzeugs............88 Fahrzeugreinigung..............89 TECHNISCHE DATEN..............95 Bordwerkzeug................100 ERSATZTEILE UND ZUBEHÖR..........101 Hinweise................... 102 DAS WARTUNGSPROGRAMM..........

  • Seite 7: Fahrzeug

    MP3 LT 400 i.e. Kap. 01 Fahrzeug...
  • Seite 8 01_01 01_02...

  • Seite 9: Das Cockpit

    Das cockpit (01_02) A = Zündschloss B = Anlasserschalter C = Gasgriff D = Bremshebel Vorderradbremse E = Blinkerschalter F = Licht-Wechselschalter G = Bremshebel Hinterradbremse H = Hupenschalter I = Not-Aus-Schalter L = Taste Mode M = Schalter Warnblinkanlage N = Analoge Instrumenteneinheit O = Kontrolllampeneinheit P = Taschenhaken...

  • Seite 10: Analoge Instrumente

    01_03 Analoge instrumente (01_03) A = Led Wegfahrsperre/ Diebstahlsicherung B = Tachometer mit doppelter Skala (Km/h und mph) C = Taste CLOCK D = Digitaldisplay E = Kontrolle Verriegelungssystem vordere Federung F = Taste SET G = Drehzahlmesser...
  • Seite 11 H = Benzinstandanzeiger I = Kontrolllampe eingeschaltete Helmfachbeleuchtung L = Kontrollleuchte Motorbetrieb und Anzeige Störung Einspritzung M = Benzinreservekontrolle N = Kontrolllampe Motor-Stop O = Blinkerkontrolle P = Öldruckkontrolle Q = Kontrolllampe Störung Verriegelungssystem vordere Federung R = Kontrolle angezogene Feststellbremse S = Fernlichtkontrolle...

  • Seite 12: Uhr

    01_04 Uhr (01_04) Wird die Taste «CLOCK» weniger als 1 Sekunde gedrückt, wird nacheinander jeweils folgendes angezeigt: • STUNDE • DATUM Zum Einstellen der Uhr die Taste «CLOCK» länger als 3 Sekunden drücken. Die Ziffern der Stundenanzeige beginnen zu blinken. Die Stundenanzeige mit der Taste «SET»...

  • Seite 13: Digitales Display

    Die Minutenanzeige mit der Taste «SET» einstellen. Bei erneutem Drücken der Taste «CLOCK» beginnen die Ziffern der Tagesanzeige zu blinken. Die Tagesanzeige mit der Taste «SET» einstellen. Bei erneutem Drücken der Taste «CLOCK» beginnen die Ziffern der Monatsanzeige zu blinken. Die Monatsanzeige mit der Taste «SET»...

  • Seite 14: Wartungs-Ikonen

    Wartungs-ikonen Die Ikonen haben die Aufgabe, dem Fahrer auf das Erreichen der angegebenen In- tervalle aus dem Wartungsprogramm hinzuweisen. Das Blinken der Ikone «SER- VICE» zeigt an, dass ein Wartungscoupon aus dem Wartungsprogramm ausgeführt werden muss. Das Blinken der Ikone «BELT» zeigt an, dass der Antriebsriemen ge- wechselt werden muss.

  • Seite 15: Zündschloss

    Zündschloss (01_07, 01_08) 1. «LOCK» = Zündung ausgeschaltet, Schlüssel abziehbar, Lenkerschloss ein- gerastet. Feststellbremse nicht lösbar wenn verriegelt und nicht benutzbar wenn entriegelt. 2. «OFF» Zündung gesperrt, Schlüssel abziehbar, Lenkerschloss nicht einge- rastet und Feststellbremse ein-/ ausschaltbar. 3. «ON» = Startposition, Schlüssel nicht abziehbar, Lenkerschloss nicht einge- rastet.

  • Seite 16: Lenkradschloss Absperren

    ACHTUNG WÄHREND DER FAHRT DEN ZÜNDSCHLÜSSEL NIE IN STELLUNG «LOCK» ODER «OFF» DREHEN. Lenkradschloss absperren (01_09) Hebel nach links «S» = linke Blinker eingeschaltet. Hebel nach rechts «D» = rechte Blinker eingeschaltet. Der Hebel «B» stellt sich automatisch auf Position «0» zurück, und die Blinker bleiben eingeschaltet.

  • Seite 17: Umschalter Fernlicht/ Abblendlicht

    Umschalter fernlicht/ abblendlicht (01_11) 0 = Abblendlicht 1 = Fernlicht 2 = Lichthupe 01_11 Schalter warnblinkanlage (01_12) Bei Betätigung dieses Schalters werden alle 4 Blinker gleichzeitig eingeschaltet. Die Warnblinkanlage kann über der Schalter «M» nur mit Zündschlüssel in Position «ON» eingeschaltet werden. Einmal eingeschaltet funktioniert die Warnblinkanlage auch dann weiter, wenn der Zündschlüssel auf «OFF»...

  • Seite 18: Startschalter

    Startschalter (01_13) Den Zündschlüssel auf «ON» stellen. Den Schalter RUN/OFF auf «RUN» stellen. Einen der beiden Bremshebel ziehen. Zum Starten des Motors den Anlasserschalter «G» betätigen. Achtung, an Fahrzeugen, die mit einem Federungs-Verriegelungssystem ausgestattet sind, wird der Motor gestartet, bleibt aber im Leerlauf, wenn der Fahrer nicht in Fahr- position auf der Sitzbank sitzt.

  • Seite 19: Wechselschalter Lösen - Blockieren Vordere Federung

    Für einen besseren Schutz gegen Diebstahl ist das Fahrzeug mit einem elektron- ischen Motor-Blockierungssystem «PIAGGIO WEGFAHRSPERRE» ausgestattet, die sich beim Abziehen des Zündschlüssels automatisch einschaltet. Beim Starten wird von der «PIAGGIO WEGFAHRSPERRE» der Zündschlüssel abgefragt. Nur wenn er erkannt wird, wird das Starten des Fahrzeugs von der Wegfahrsperre frei- gegeben.

  • Seite 20: Led-Kontrollanzeige Für Eingeschaltete Wegfahrsperre

    ZEUG). 01_18 LED-Kontrollanzeige für eingeschaltete Wegfahrsperre (01_19) Der Betrieb des Systems «PIAGGIO WEGFAHRSPERRE» wird durch das Blinken der entsprechenden Kontrolllampe «A» angezeigt. Um das Entladen der Batterie zu verringern schaltet sich die LED-Anzeige nach 48 Stunden Dauerbetrieb automatisch aus. Bei Störungen am System gibt die LED-Anzeige der Piaggio-Gilera-Vertrags- werkstatt je nach aufgetretener Störung durch unterschiedliches Blinken Hinweise...

  • Seite 21: Arbeitsweise

    Bleibt die Motorblockierung weiterhin eingeschaltet, muss ein weiterer Versuch mit dem anderen (roten) Schlüssel vorgenommen werden. Sollte es jetzt immer noch nicht gelingen das Fahrzeug zu starten, müssen Sie sich an eine Piaggio- Vertragswerkstatt wenden, die über das entsprechende elektronische Werkzeug...

  • Seite 22: Die Programmierung Der Piaggio Wegfahrsperre

    Dies gilt sowohl für die neuen als auch für die alten Schlüssel, die sich bereits in Ihrem Besitz befinden. Wenden Sie sich direkt an eine Piaggio-Vertragswerkstatt; nehmen Sie den roten und alle schwarzen Schlüssel, die sich in Ihrem Besitz befinden, mit.

  • Seite 23: Anfang Der Programmierung - Roter Schlüssel

    Anfang der programmierung - roter schlüssel Den roten Schlüssel in das Zündschloss stecken (bei Stellung «OFF») und auf «ON» drehen. Den Schlüssel für kurze Zeit (zwischen 1 und 3 Sek.) in dieser Stellung lassen, anschließend wieder auf «OFF» stellen und abziehen. Zweite phase - schwarzer schlüssel Nachdem Sie den roten Schlüssel abgezogen haben, muss der schwarze Schlüssel innerhalb von 10 Sek.

  • Seite 24: Fernbedienung Für Sitzbanköffnung

    PROGRAMMIERUNG FALSCH AUSGEFÜHRT WORDEN, MUSS DIE PROGRAM- MIERUNG AB DEM ERSTEN PUNKT WIEDER NEU BEGONNEN WERDEN. Fernbedienung für sitzbanköffnung (01_20, 01_21) Das Fahrzeug ist mit einer Fernbedienung zum Öffnen der Sitzbank ausgestattet. Diese wird zusammen mit den Schlüsseln mitgeliefert und ist fabrikseitig der Steuer- elektronik der Öffnungsvorrichtung zugeordnet.
  • Seite 25 2. Den Schlüssel auf «ON» drehen, die Taste der Fernbedienung drücken, die Taste wieder loslassen und den Schlüssel binnen 4 Sekunden von «ON» auf «OFF» stellen. 3. Zwischen 1 und 8 Sekunden abwarten. 4. Die Schritte 2 und 3 weitere 4 Mal wiederholen, ohne den Schlüssel abzuziehen. Durch Öffnen der Sitzbank bestätigt die Zündelektronik, dass die Programmierung erfolgt ist.

  • Seite 26: Zugang Zum Benzintank

    UM DEN EMPFÄNGER WIEDER EINZUSCHALTEN, REICHT ES AUS DEN ZÜND- SCHLÜSSEL AUF «ON» ZU DREHEN. Zugang zum benzintank (01_22, 01_23) Zum Öffnen der Benzintankklappe den Zündschlüssel auf «OFF» oder «ON» drehen, anschließend den Schlüssel drücken und in Uhrzeigersinn drehen. 01_22 01_23...

  • Seite 27: Het Zadel

    Het zadel (01_24, 01_25, 01_26) Die Sitzbank ist mit einem Schutzbezug ausgestattet, der z. B. bei Regen benutzt werden kann. Die Sitzbank anheben und den Schutzbezug herausziehen. Den Schutzbezug von vorne über die Sitzbank ziehen. Um Schäden zu vermeiden nicht zu stark ziehen und dann die Sitzbank wieder runterklappen.

  • Seite 28: Openen Van Het Zadel Voor De Toegang Tot De Helmbak Met Afstandsbediening

    Openen van het zadel voor de toegang tot de helmbak met afstandsbediening (01_27) Mit Schlüssel auf Position «LOCK» oder «OFF» kann die Sitzbank mit der Fernbe- dienung geöffnet werden. Das Öffnen der Sitzbank ist nur bei Schlüsselposition ON» gesperrt. WARNUNG EIN FALSCHES VERSTAUEN VON GEGENSTÄNDEN IM HELMFACH KANN ZU EINER VERFORMUNG DER SITZBANK, DEM NICHT-AUSSCHALTEN DER HELMFACHBELEUCHTUNG UND DADURCH ZUM ENTLADEN DER BATTERIE...

  • Seite 29: Öffnen Der Sitzbank Als Zugang Zum Helmfach Im Notfall

    01_27 Öffnen der sitzbank als zugang zum helmfach im notfall (01_28, 01_29) Ist die Batterie der Fernbedienung oder die Fahrzeugbatterie entladen, zum Öffnen der Sitzbank wie folgt vorgehen: 1. Das hintere Staufach über das Zündschloss öffnen. 2. An dem gezeigten Punkt (siehe Foto) im Helmfach mit der Hand in Pfeilrich- tung leicht drücken, um die Einrastvorrichtung zum Schließen der Sitzbank auszuhaken.

  • Seite 30: Öffnen Des Hinteren Staufachs

    01_29 Öffnen des hinteren Staufachs (01_30) Bei Zündschlüssel auf Position «OFF» oder «ON» den Schlüssel drücken und gegen den Uhrzeigersinn auf Position «4» drehen. 01_30...

  • Seite 31: Fahrgestell- Und Motornummer

    Fahrgestell- und motornummer (01_31, 01_32) Die Fahrgestell und Motornummer bestehen aus einer Präfix und einer Ziffer, die auf dem Fahrgestell und dem Motor «B» eingeprägt sind. Diese Nummern müssen bei Ersatzteilbestellungen immer angegeben werden. Zum Ablesen der Fahrgestellnum- mer muss die Klappe «A» im Helmfach entfernt werden. Überprüfen Sie, ob die Fahrgestellnummer und Präfix am Fahrzeug mit der Nummer in den Fahrzeugdoku- menten übereinstimmt.

  • Seite 33: Benutzungshinweise

    MP3 LT 400 i.e. Kap. 02 Benutzungshinw eise...

  • Seite 34: Kontrollen

    Kontrollen Vor Inbetriebnahme des Fahrzeugs folgendes überprüfen: 1. Den Benzinstand prüfen. 2. Den Bremsflüssigkeitsstand der Vorderradbremse und der Hinterradbremse prü- fen. 3. Den Reifendruck prüfen. 4. Die Funktion des Standlichts, des Scheinwerfers, der Blinker, des Bremslichts und der Nummernschildbeleuchtung prüfen. 5.
  • Seite 35 NICHT RAUCHEN UND OFFENE FLAMMEN FERNHALTEN: BRANDGEFAHR. DIE KRAFTSTOFFDÄMPFE NICHT EINATMEN. KEIN BENZIN AUF DEN HEISSEN MOTOR UND PLASTIKTEILE TROPFEN LAS- SEN. ACHTUNG BENZIN BESCHÄDIGT DIE KUNSTSTOFFTEILE DER KAROSSERIE. WARNUNG NIE MIT FAST LEEREM TANK FAHREN, BEI EINEM AUSFALL DER BENZIN- VERSORGUNG KANN DER KATALYSATOR BESCHÄDIGT WERDEN.

  • Seite 36: Technische Angaben

    WARNUNG ES WIRD STARK DAVON ABGERATEN DEN TANK ANDERS ALS AN NORMA- LEN TANKSTELLEN ZU BETANKEN. NICHT ABSOLUT REINES BENZIN KANN DIE BENZINFILTER DER BENZINVERSORGUNGSANLAGE BESCHÄDIGEN. ACHTUNG DER EINSATZ VON ANDEREN ALS DEN EMPFOHLENEN ÖLEN KANN DIE LE- BENSDAUER DES MOTORS BEEINTRÄCHTIGEN. Technische angaben Tankinhalt Tankinhalt: ~12 l (ungefährer Wert)

  • Seite 37: Reifendruck

    02_02 Reifendruck (02_03) Den Reifendruck und die Reifenabnutzung regelmäßig (ungefähr alle 500 km) prüfen. Die Reifen sind mit Abnutzungsanzeigern versehen. Die Reifen müssen gewechselt werden sowie die Abnutzungsanzeiger auf der Lauffläche sichtbar werden. Ebenfalls prüfen, dass die Reifenseiten keine Schnitte aufweisen, und dass die Lauffläche nicht ungleichmäßig abgenutzt ist.
  • Seite 38 ACHTUNG DER REIFENLUFTDRUCK MUSS BEI KALTEN REIFEN KONTROLLIERT WER- DEN. EIN FALSCHER REIFENDRUCK VERURSACHT EINEN VORZEITIGEN VER- SCHLEISS DER REIFEN UND MACHT DAS FAHREN GEFÄHRLICH. DER REIFEN MUSS GEWECHSELT WERDEN, WENN DIE PROFILSTÄRKE DIE GESETZLICH VORGESEHENE MINDEST-PROFILTIEFE ERREICHT HAT. ACHTUNG FÜR DIESES FAHRZEUG WIRD DIE VERWENDUNG VON "MICHELIN GOLD STANDARD"...

  • Seite 39: Einstellen Der Stoßdämpfer

    Einstellen der Stoßdämpfer (02_04) Die Federn können mit dem mitgelieferten Schlüssel auf 4 Positionen eingestellt wer- den. Dazu muss der Gewindering unten am Stoßdämpfer verstellt werden. Position 1 geringste Vorspannung: Nur Fahrer. Position 2 mittlere Vorspannung: Nur Fahrer. Position 3 mittlere Vorspannung: Fahrer mit Beifahrer Position 4 größte Vorspannung: Fahrer, Beifahrer und Gepäck.

  • Seite 40: Einfahren

    Einfahren WÄHREND DER ERSTEN 1000 KM NIE SCHNELLER ALS 80% DER HÖCHST- GESCHWINDIGKEIT FAHREN, VOLLGAS VERMEIDEN. VOLLGAS VERMEIDEN. NIE ÜBER LANGE STRECKEN MIT KONSTANTER GESCHWINDIGKEIT FAH- REN. NACH DEN ERSTEN 1000 KM DIE GESCHWINDIGKEIT LANGSAM BIS ZUR MAXIMALEN STEIGERN. ACHTUNG UM SCHÄDEN AM FAHRZEUG ZU VERMEIDEN, MÜSSEN DIE OBEN ANGEGE- BENEN VORSCHRIFTEN EINGEHALTEN WERDEN.
  • Seite 41 1. Das Fahrzeug auf den Hauptständer stellen, das Hinterrad darf den Boden nicht berühren. 2. Den Gasgriff «C» im Leerlauf halten. 3. Den Zündschlüssel in das Zündschloss «A» stecken und auf ON drehen. 4. Sicherstellen, dass der Schalter «I» auf «ON» steht. 5.
  • Seite 42 ACHTUNG DEN MOTOR NIE WÄHREND DER FAHRT ABSTELLEN. ANDERNFALLS KANN BENZIN IN DEN KATALYSATOR GELANGEN, DORT VERBRENNEN UND DURCH ÜBERHITZUNG DEN KATALYSATOR BESCHÄDIGEN.. ACHTUNG BEI LEEREM TANK NICHT DEN ANLASSERSCHALTER BETÄTIGEN ODER DEN ZÜNDSCHLÜSSEL AUF «ON» STELLEN, WEIL SONST DAS ANLASSERSYS- TEM BESCHÄDIGT WERDEN KÖNNTE.

  • Seite 43: Vorkehrungen

    02_05 Vorkehrungen ACHTUNG UM MOTORSCHÄDEN ZU VERMEIDEN, DEN KALTEN MOTOR NIE HOCHTOU- RIG LAUFEN LASSEN. BEI BERGABFAHRTEN DARAUF ACHTEN NIE DIE HÖCHSTGESCHWINDIGKEIT ZU ÜBERSCHREITEN, UM MOTORSCHÄDEN DURCH LÄNGERES HOCHTOURIGES LAUFEN ZU VERMEIDEN. UM DEN MO- TOR ZU SCHÜTZEN SCHALTET SICH BEI LÄNGEREM HOCHTOURIGEM LAU- FEN DES MOTORS EIN DREHZAHLBEGRENZER EIN, SOBALD DIE VORGEGE- BENE MOTORDREHZAHL ÜBERSCHRITTEN WIRD.

  • Seite 44: Bei Startschwierigkeiten

    WARNUNG NACH LÄNGERER FAHRT MIT HÖCHSTGESCHWINDIGKEIT NIEMALS SOFORT DEN MOTOR ABSTELLEN, SONDERN IHN ERST EINIGE SEKUNDEN IM LEER- LAUF LAUFEN LASSEN. Bei startschwierigkeiten Sollte der seltene Fall auftreten, dass der Motor abgesoffen ist, kann zur Starterleich- terung versucht werden das Fahrzeug mit teilweise oder vollständig geöffnetem Gasgriff zu starten.

  • Seite 45: Ständer

    ACHTUNG DEN MOTOR NIE WÄHREND DER FAHRT ABSTELLEN. ANDERNFALLS KANN BENZIN IN DEN KATALYSATOR GELANGEN, DORT VERBRENNEN UND DURCH ÜBERHITZUNG DEN KATALYSATOR BESCHÄDIGEN.. Ständer (02_07) Mit dem Fuß auf den Überstand am Hauptständer «F» treten und gleichzeitig das Fahrzeug am seitlichen Handgriff nach hinten anheben. 02_07 Automatische kraftübertragung Um die größte Leichtigkeit und Bequemlichkeit beim Fahren zu gewährleisten, ist das...

  • Seite 46: Sicheres Fahren

    damit verbundene Überhitzung der Kupplung zu vermeiden. Dies kann (außer bei den o.g. Fällen) z.B. bei Fahrten unter voller Belastung an starken Steigungen oder beim Anfahren mit Beifahrer an Steigungen mit mehr als 25% auftreten. Bei Überhitzung der Kupplung folgende Vorsichtsmaßnahmen beachten: 1.
  • Seite 47 BEHÖRTEILE KANN DAS FAHRZEUG SCHNELLER, ABER IMMER INNERHALB DER GESETZLICH VORGESCHRIEBENEN GRENZEN, GEFAHREN WERDEN. SIND AM ROLLER NICHT ORIGINALE PIAGGIO-ZUBEHÖRTEILE ANGE- BRACHT WORDEN, IST DAS FAHRZEUG STARK BELADEN, IST DER ALLGE- MEINE FAHRZEUGZUSTAND NICHT BESONDERS GUT ODER WENN ES DIE WETTERBEDINGUNGEN ERFORDERN, MUSS DIE GESCHWINDIGKEIT NOCH WEITER VERRINGERT WERDEN.

  • Seite 48: Blockierungssystem Für Vordere Radaufhängung/ Federung

    ACHTUNG DIE RÜCKSPIEGEL NICHT WÄHREND DER FAHRT EINSTELLEN. DAS KÖNNTE ZU EINEM VERLUST ÜBER DIE FAHRZEUGKONTROLLE FÜHREN. ACHTUNG JEDE VERÄNDERUNG AM FAHRZEUG, WELCHE DIE FAHRZEUGLEISTUNG VERÄNDERT, ODER VERÄNDERUNGEN AN DER FAHRZEUGSTRUKTUR IST GESETZLICH VERBOTEN. DAS FAHRZEUG ENTSPRICHT DANN NICHT MEHR DEM ZUGELASSENEN MODELL UND IST GEFÄHRLICH FÜR DIE FAHRSICHER- HEIT.
  • Seite 49 fängt die Kontrolllampe «E» jetzt wieder an zu blinken. Beim Losfahren schaltet sich die Kontrolllampe «E» aus. D.h., das System hat die Rollbewegung der Federung wieder freigegeben. Das Einschalten des Federungs-Verriegelungssystems ist nur möglich, wenn gleich- zeitig alle folgenden Voraussetzungen erfüllt sind: •...
  • Seite 50 DIE FEDERUNG ENTRIEGELT WERDEN. DAS FAHRZEUG KANN IN DIESEM FALL UNBEABSICHTIGT UMKIPPEN. WARNUNG BEI JEDEM ANHALTEN SICHERSTELLEN, DASS DAS VERRIEGELUNGSSYS- TEM DER VORDEREN FEDERUNG EINGESCHALTET IST. ANDERNFALLS EI- NEN FUSS AUF DEN BODEN STELLEN, UM DAS FAHRZEUG IN GLEICHGE- WICHT ZU HALTEN. WARNUNG VERRIEGELUNGSSYSTEM NICHT WÄHREND DER FAHRT AUF UNBEFESTIG- TEN STRASSEN ODER BEI HINDERNISSEN (SPEEDBREAKER ZUR VER-...
  • Seite 51 ACHTUNG NIEMALS BERGAB MIT EINGESCHALTETEM FEDERUNGS-VERRIEGELUNGS- SYSTEM UND ZÜNDSCHLOSS AUF OFF FAHREN. 02_08...
  • Seite 52 02_09 Bei angehaltenem Fahrzeug und eingeschaltetem Federungs-Verriegelungssystem kann vom Fahrzeug abgestiegen werden, ohne das der Ständer benutzt werden muss. Zur Sicherheit sollte die Feststellbremse angezogen werden. Dazu muss der in der Abbildung gezeigte Hebel von Position «0» auf Position «1» gestellt werden. Bei angezogener Feststellbremse schaltet sich die Kontrolllampe "R"...

  • Seite 53: Integralbremssystem Mit Bremspedal

    Sollte sich zusammen mit der WARN-Kontrolllampe «Q» (ständig eingeschaltet) auch der Dauer-Warnton einschalten, kann versucht werden das System durch zweimali- ges schnelles Umschalten des Wechselschalters «T» auf Entriegelungsposition «2» zu entriegeln. Kann es nicht entriegelt werden, wenden Sie sich bitte umgehend an eine autorisierte Vertragswerkstatt.
  • Seite 54 02_15...

  • Seite 55: Wartung

    MP3 LT 400 i.e. Kap. 03 Wartung...

  • Seite 56: Motorölstand

    Motorölstand Bei 4-Taktmotoren wird das Motoröl zur Schmierung der Ventilsteuerung, der Kurbel- wellenlager und der thermische Einheit benutzt. Zu wenig Öl führt zu unzureichen- der Schmierung und kann schwere Motorschäden verursachen. Bei allen 4- Taktmotoren ist es normal, dass das Öl nach und nach seine Schmierleistung verliert und eine gewisse Menge Öl verbraucht wird.

  • Seite 57: Nachfüllen Von Motoröl

    03_02 Nachfüllen von Motoröl Vorm Nachfüllen von Motoröl muss zunächst der Ölstand geprüft werden. Beim Nach- füllen von Motoröl darf die Markierung MAX nicht überschritten werden. Zum Auffüllen von Öl zwischen den Markierungen MIN und MAX werden ungefähr ~ 400 cm³ Mo- toröl benötigt.

  • Seite 58: Motorölwechsel

    Motorölwechsel (03_03, 03_04, 03_05) Ein Ölwechsel und Filterwechsel muss entsprechend der Angaben aus der Tabelle für das Wartungsprogramm in einer autorisierten Vertragswerkstatt ausgeführt werden. Das Öl muss vollständig durch die Öl-Ablassschraube «B» des Netzfilters auf der Antriebsseite aus dem Motor abgelassen werden. Um das Ausfließen des Öls zu erleichtern, den Einfülldeckel mit Messstab «A»...

  • Seite 59: Empfohlene Produkte

    Empfohlene produkte AGIP CITY HI TEC 4T Motoröl Synthetisches Öl SAE 5W-40, API SL, ACEA A3, JASO MA 03_05 Hinterradgetriebeölstand (03_06, 03_07) Den Ölstand im Hinterradgetriebe prüfen. (enthaltene Ölmenge ~ 250 cm³). Zur Öls- tandkontrolle im Hinterradgetriebe wie folgt vorgehen: 1) Das Fahrzeug auf ebenem Untergrund auf den Hauptständer stellen.
  • Seite 60 ACHTUNG ALTÖL ENTHÄLT UMWELTSCHÄDLICHE STOFFE. DIE SAMMLUNG UND ENT- SORGUNG MUSS ENTSPRECHEND DER GELTENDEN GESETZLICHEN BE- STIMMUNGEN ERFOLGEN. ACHTUNG BEI EINER ZU GROSSEN ÖLMENGE KANN ÖL AUSTRETEN UND DEN MOTOR UND DEN REIFEN VERSCHMUTZEN. ACHTUNG BEI EINEM ÖLWECHSEL AM HINTERRADGETRIEBE DARAUF ACHTEN, DASS KEIN ÖL AUF DIE HINTERRAD-BREMSSCHEIBE GELANGT.

  • Seite 61: Technische Angaben

    Technische angaben Getriebeöl 250 cm³ Reifen (03_08) Den Reifendruck und die Reifenabnutzung regelmäßig (ungefähr alle 500 km) prüfen. Die Reifen sind mit Abnutzungsanzeigern versehen. Die Reifen müssen gewechselt werden sowie die Abnutzungsanzeiger auf der Lauffläche sichtbar werden. Ebenfalls prüfen, dass die Reifenseiten keine Schnitte aufweisen, und dass die Lauffläche nicht ungleichmäßig abgenutzt ist.

  • Seite 62: Ausbau Der Zündkerze

    REIFEN Vorderreifen Tubeless 120/70-12" 51S oder 51P Hinterer Reifen Tubeless 120/70-14" 68S oder 68P REIFENDRUCK Druck Vorderreifen 1,6 bar Reifendruck hinterer Reifen 2,5 bar Ausbau der zündkerze (03_09, 03_10) Die Befestigungsschraube «A» abschrauben und die Klappe auf der linken Fahr- zeugseite mit Hilfe eines kleinen, in die Aussparung eingesetzten, Schraubenziehers abmontieren.

  • Seite 63: Elektrische Angaben

    WARNUNG DIE ZÜNDKERZE MUSS BEI KALTEM MOTOR AUSGEBAUT WERDEN. DIE ZÜNDKERZE MUSS ENTSPRECHEND DER ANGABEN AUS DER TABELLE FÜR DAS WARTUNGSPROGRAMM GEWECHSELT WERDEN. DER EINSATZ NICHT KONFORMER STEUER- ODER ZÜNDELEKTRONIK BZW. ANDERER ALS DER VORGESCHRIEBENEN ZÜNDKERZEN KANN ZU SCHWEREN SCHÄDEN AM MOTOR FÜHREN..

  • Seite 64: Ausbau Luftfilter

    Ausbau luftfilter (03_11) Wie folgt vorgehen: Die neun Befestigungsschrauben «A» abschrauben und den Luftfilterdeckel «B» ent- fernen. 03_11 Reinigung des Luftfilters 1. Den Schwamm mit Wasser und einem milden Reinigungsmittel waschen. 2. Mit einem sauberen, trockenen Tuch und kleinen Druckluftstößen trocknen. 3.

  • Seite 65: Kühlflüssigkeitsstand

    Bereich einschaltet, fangen die Ikone und alle Bereiche an zu blinken. Den Motor ausschalten, abkühlen lassen und den Kühlflüssigkeitsstand prüfen. Ist der Kühlflüs- 03_12 sigkeitsstand in Ordnung, wenden Sie sich bitte an eine Piaggio-Gilera-Vertrags- werkstatt. Der Kühlflüssigkeitsstand muss bei kaltem Motor alle 6.000 km überprüft werden.
  • Seite 66 DER KÜHLFLÜSSIGKEITSSTAND IN ORDNUNG, WENDEN SIE SICH BITTE AN EINE AUTORISIERTE VERTRAGSWERKSTATT. WARNUNG UM VERBRÜHUNGEN ZU VERMEIDEN, NIEMALS DEN DECKEL AM AUSDEH- NUNGSGEFÄSS ÖFFNEN, SOLANGE DER MOTOR NOCH HEISS IST. WARNUNG 03_15 UM EIN GEFÄHRLICHES AUSTRETEN DER FLÜSSIGKEIT WÄHREND DER FAHRT ZU VERMEIDEN, MUSS UNBEDINGT SICHERGESTELLT WERDEN, DASS DER MAXIMALSTAND NIE ÜBERSCHRITTEN WIRD.

  • Seite 67: Kontrolle Bremsflüssigkeitsstand

    Kontrolle bremsflüssigkeitsstand (03_16, 03_17, 03_18) Die Bremsflüssigkeitsbehälter für die Vorder- und Hinterradbremse befinden sich am Lenker. Wie folgt vorgehen: 1. Das Fahrzeug mit in Fahrtrichtung ausgerichtetem Lenker auf den Hauptständer stellen. 2. Den Flüssigkeitsstand durch das entsprechende Schauglas «C» überprüfen. Zum Prüfen der Bremsflüssigkeit in der integralen Bremsanlage den Deckel auf der rechten Seite des Trittbretts durch Lösen der Schraube "D"...

  • Seite 68: Auffüllen Von Bremsflüssigkeit

    Auffüllen von bremsflüssigkeit (03_19, 03_20, 03_21) Wie folgt vorgehen: Die Schraube «B» abschrauben, anschließend die Abdeckung «A» entfernen, um an den Bremsflüssigkeitsbehälter gelangen zu können. Die beiden Befestigungsschrau- ben lösen und den Deckel des Bremsflüssigkeitsbehälters abnehmen. Zum Nachfül- len ausschließlich die vorgeschriebene Bremsflüssigkeit benutzen. Das o.

  • Seite 69: Batterie

    DER WASSERGEHALT IN DER BREMSFLÜSSIGKEIT EINEN BESTIMMTEN WERT, LÄSST DIE BREMSWIRKUNG NACH. NIEMALS BREMSFLÜSSIGKEIT AUS BEREITS GEÖFFNETEN ODER TEILWEISE VERBRAUCHTEN BEHÄLTERN VERWENDEN. Empfohlene produkte AGIP BRAKE 4 Bremsflüssigkeit Synthetische Bremsflüssigkeit FMVSS DOT 4 Batterie (03_22) Um an die Batterie zu gelangen, wie folgt vorgehen: 1.

  • Seite 70: Längerer Stillstand

    ACHTUNG DIE BATTERIEPOLE NICHT VERTAUSCHEN: ES BESTEHT DIE GEFAHR VON KURZSCHLUSS UND STÖRUNGEN AN DEN ELEKTRISCHEN VORRICHTUN- GEN. WARNUNG ALTBATTERIEN SIND UMWELTSCHÄDLICH. DIE SAMMLUNG UND ENTSOR- GUNG MUSS ENTSPRECHEND DER GELTENDEN GESETZLICHEN BESTIM- MUNGEN ERFOLGEN. Längerer stillstand Bei längerem Stilllegen des Fahrzeugs muss die Batterie regelmäßig nachgeladen werden.

  • Seite 71: Sicherungen

    Sicherungen (03_23, 03_24, 03_25, 03_26, 03_27) Die elektrische Anlage ist mit zwölf Sicherungen zur Absicherung der einzelnen Stromkreise ausgestattet. Die Sicherungen befinden sich in zwei Sicherungshaltern. Ein Sicherungshalter ist im Batteriefach «A» der andere im rechten Trittbrett «B» un- tergebracht. Um an den Sicherungshalter im Trittbrett gelangen zu können, muss die Schraube «C»...
  • Seite 72 03_26 03_27 SICHERUNGSTABELLE Sicherung Nr. 1 Leistung: 7,5A Geschützte Stromkreise:Stromversorgung Batterie Einspritz- Zündelektronik Sicherung Nr. 2 Leistung: 15A...
  • Seite 73 Geschützte Stromkreise:Stromversorgung von Batterie zu Einspritz-Ladung, Kühlgebläse Sicherung Nr. 3 Leistung: 15A Geschützte Stromkreise:Versorgung Batterie des Empfangsgeräts vom Sitzbanköffner, Beleuchtung Helmfach, Scheinwerfer, Vorrichtung zur Steuerung der Blinker, Vorrichtung Diebstahlsicherung. Stromversorgung über Zündschlüssel Sicherung Nr.12, Sitzbanköffnung und Staufach. Sicherung Nr. 4 Leistung: 20A Geschützte Stromkreise:Stromversorgung...
  • Seite 74 Geschützte Stromkreise:Steckdose Niederspannung Sicherung Nr. 7 Leistung: 7,5A Geschützte Stromkreise:Stromversorgung von Batterie Armaturenbrett Sicherung Nr. 8 Leistung: 10A Geschützte Stromkreise:Stromversorgung über Zündschloss Bremslichter, Startfreigabe und Starten Sicherung Nr. 9 Leistung: 7,5A Geschützte Stromkreise:Stromversorgung über Zündschlüssel Lichthupe und Hupe Sicherung Nr. 10 Leistung: 7.5A Geschützte Stromkreise:Stromversorgung...
  • Seite 75 Verriegelungssystem, Vorbereitung Diebstahlsicherung, Armaturenbrett, Fernrelais Hupe Sicherung Nr. 12 Leistung: 7.5A Geschützte Stromkreise:Stromversorgung über Zündschloss Blinkgeber, Sitzbanköffnung, Standlicht, Instrumentenbeleuchtung LAMPENTABELLE Abblendlichtlampe Typ: HALOGEN (H1) Leistung: 12V - 55W Menge: 1 Fernlichtlampe Typ: HALOGEN (H1) Leistung: 12V - 55W Menge: 1 Lampe Helmfachbeleuchtung Typ: LÄNGLICHE LAMPE Leistung: 12V - 5W...
  • Seite 76 Leistung: 12V - 10W Menge: 1 rechts + 1 links Rücklichtlampe Typ: Glühbirne (W2,1 x 9,5d) Leistung: 12V - 5W Menge: 1 rechts + 1 links Bremslichtlampe Typ: Glühbirne (BAU 15s) Leistung: 12V - 10W Menge: 2 Lampe Typ: Glühbirnen Nummernschildbeleuchtung Leistung:12V - 5W Menge:2...

  • Seite 77: Auswechseln Der Scheinwerferlampen

    Auswechseln der scheinwerferlampen (03_28, 03_29, 03_30, 03_31, 03_32, 03_33, 03_34, 03_35, 03_36, 03_37) Zum Ausbau des Scheinwerfers wie folgt vorgehen: 1. Das PIAGGIO-Emblem entfernen. 2. Die Schraube «A» entfernen und die mittlere Verkleidung der Scheinwerfer- einheit herausziehen. 3. Die beiden oberen Befestigungsschrauben «B» des Scheinwerfers entfer- nen.
  • Seite 78 03_31 03_32 03_33...
  • Seite 79 03_34 03_35 Um das vordere Standlicht zu entfernen, auf die Haltefinnen einwirken, die von der Rückseite der Standlichthalterung aus zu erreichen sind. Danach die gesamte Lam- pengruppe herausnehmen. 03_36...

  • Seite 80: Einstellung Des Scheinwerfers

    03_37 Einstellung des scheinwerfers (03_38, 03_39) Wie folgt vorgehen: 1. Das fahrbereite Fahrzeug ohne Beladung und mit richtigem Reifendruck auf eine ebene Fläche in 10 m Entfernung vor einer weißen im Halbschatten befindlichen Wand stellen, die Fahrzeugachse muss dabei im rechten Winkel zur Wand stehen. 2.

  • Seite 81: Vordere Blinker

    Vordere Blinker (03_40) Um an die Lampen gelangen zu können, die Schraube «A» abschrauben und das Glas «B» abnehmen. Für den Lampenwechsel die Lampe greifen, dann drücken und in Uhrzeigersinn dre- hen. 03_40 Rücklichteinheit (03_41, 03_42, 03_43, 03_44, 03_45, 03_46, 03_47) Um die Rücklichteinheit zu entfernen, wie folgt vorgehen: •...
  • Seite 82 03_42 03_43 03_44...
  • Seite 83 03_45 03_46 03_47...

  • Seite 84: Hintere Blinker

    Hintere blinker (03_48) Die Schraube "A" herausschrauben, dann das Blinklicht aus Glas herausnehmen. Die Birne entfernen. 03_48 Nummernschildbeleuchtung (03_49, 03_50) Um die Birnen der Nummernschildbeleuchtung auszuwechseln, die beiden Schrau- ben "C" herausschrauben und die Birne entfernen 03_49...

  • Seite 85: Helmfachbeleuchtung

    03_50 Helmfachbeleuchtung (03_51) Das hintere Staufach öffnen und mit einem kleinen Schlitzkopfschraubenzieher, der in die seitliche Aussparung eingesetzt werden muss, das unter Druck eingesetzte Lampenglas «D» herausziehen und die Lampe wechseln. 03_51...

  • Seite 86: Rückspiegel

    Rückspiegel (03_52) Die Rückspiegel werden von Hand an der Kappe auf die gewünschte Position einge- stellt. 03_52 Hinterrad-scheiben-bremse Der Verschleiß der Bremsscheiben und Bremsbeläge wird automatisch ausgeglichen und hat daher keinerlei Auswirkung auf die Bremsleistung. Aus diesem Grund brau- chen die Bremsen nie eingestellt zu werden. Gibt der Bremshebel bei Betätigung zu stark nach, befindet sich höchstwahrscheinlich Luft im Bremskreislauf oder die Brem- se arbeitet nicht richtig.

  • Seite 87: Loch Im Reifen

    PRÜFT. WIRD BEIM BREMSEN EINE UNGEWÖHNLICHE GERÄUSCHENTWICK- LUNG AN DER VORDERRAD- ODER HINTERRADBREMSE FESTGESTELLT, SOLLTEN SIE SICH UMGEHEND AN EINE AUTORISIERTE VERTRAGSWERK- STATT ODER EINEN PIAGGIO-VERTRAGSHÄNDLER WENDEN. BEVOR SIE DAS FAHRZEUG WIEDER BENUTZEN, MÜSSEN SIE BEI NEU MONTIERTEN BREMSBELÄGEN ZUNÄCHST EINIGE MALE DEN BREMSHEBEL IM STILL- STAND ZIEHEN, DAMIT SICH DIE BREMSKOLBEN SOWIE DER BREMSHEBEL- HUB IN DER RICHTIGEN POSITION SETZEN KÖNNEN.

  • Seite 88: Stilllegen Des Fahrzeugs

    ACHTUNG BEI VERWENDUNG EINES REIFENREPARATURSPRAYS MÜSSEN DIE ANWEI- SUNGEN AUF DER VERPACKUNG ODER AUF DER SPRAYDOSE BEFOLGT WERDEN. WARNUNG DIE RÄDER, KOMPLETT MIT REIFEN, MÜSSEN IMMER AUSGEWUCHTET SEIN. DAS FAHREN DES FAHRZEUGS MIT ZU NIEDRIGEM REIFENDRUCK ODER MIT FALSCH AUSGEWUCHTETEM REIFEN KANN ZU GEFÄHRLICHEN VIBRATIO- NEN AM LENKER FÜHREN.

  • Seite 89: Fahrzeugreinigung

    5. Für die Batterie die Vorschriften aus Abschnitt «Batterie» befolgen. Empfohlene produkte AGIP CITY HI TEC 4T Schmieröl für Bowdenzüge (Gasgriff) Öl für 4-Taktmotoren Fahrzeugreinigung Zum Aufweichen von Schmutz und Schlamm auf den lackierten Oberflächen einen Wasserstrahl mit niedrigem Druck benutzen. Ist der Schmutz aufgeweicht, muss er mit einem weichen Schwamm mit viel Wasser und Autoshampoo (2-4% Shampoo im Wasser) entfernt werden.
  • Seite 90 • NUR DEN FÄCHERFÖRMIGEN WASSER-STRAHL BENUTZEN. • DAS STRAHLROHR IN EINEM ABSTAND VON MINDESTENS 2 FT (60 CM) HALTEN. • DIE WASSERTEMPERATUR DARF NICHT MEHR ALS 100° F (40°C) BETRA- GEN. • KEINEN HOCHDRUCKSTRAHL BENUTZEN. • KEINE DAMPFREINIGUNG BENUTZEN. • DER WASSERSTRAHL DARF NIE DIREKT AUF FOLGENDE TEILE GERICHTET WERDEN: MOTOR, ELEKTROKABEL, LÜFTUNGSÖFFNUNGEN AM ANTRIEBS- UND LÜFTERDECKEL.
  • Seite 91 STARTSCHWIERIGKEITEN Der Not-Aus-Schalter steht auf Auf «ON» stellen. «OFF» Sicherung beschädigt Die beschädigte Sicherung wechseln und das Fahrzeug bei einer autorisierten Vertragswerkstatt überprüfen lassen. NREGELMÄSSIGE ÜNDUNG Zündkerze defekt Wenden Sie sich an eine autorisierte Vertragswerkstatt. Einspritz-/ Zündelektronik defekt. Wenden Sie sich an eine autorisierte Vertragswerkstatt.
  • Seite 92 Ventile verklemmt Wenden Sie sich an eine autorisierte Vertragswerkstatt. HOHER VERBRAUCH UND GERINGE LEISTUNG Luftfilter verschmutzt oder Mit Wasser und Shampoo reinigen verstopft und mit einem Gemisch aus Benzin und spezifischem Öl tränken (Seite «Ausbau Luftfilter»). UNZUREICHENDE BREMSLEISTUNG Bremsscheibe mit Öl bzw. Fett Wenden Sie sich an eine verschmutzt.
  • Seite 93 NREGELMÄSSIGKEIT IM UTOMATIK ETRIEBE Variatorrollen bzw. Antriebsriemen Wenden Sie sich an eine verschlissen. autorisierte Vertragswerkstatt. STÄNDER SCHNELLT NICHT ZURÜCK Verschmutzt Reinigen und fetten...

  • Seite 95: Technische Daten

    MP3 LT 400 i.e. Kap. 04 Technische daten...
  • Seite 96 04_01...

  • Seite 97: Motordaten

    MOTORDATEN Einzylinder 4-Taktmotor Hubraum 399 cm³ Bohrung X Hub 85,8 x 69 mm Verdichtungsverhältnis 10,6 ± 0,5: 1 Leerlaufdrehzahl 1.500 ± 100 U/Min Ventilsteuerung Vier Ventile, einzelne, kettengesteuerte obenliegende Nockenwelle. Ventilspiel Einlass: 0,15 mm Auslass: 0,15 mm Maximale Leistung 24 kW bei 7.250 U/Min Maximales Drehmoment 38 Nm bei 5.250 U/Min Antrieb...
  • Seite 98 Zündung Mit der Einspritzung integrierte induktive elektronische Hochleistungszündung, variable Vorverstellung des Zündzeitpunktes und getrennte Zündspule. Vorzündung Mit von der Zündelektronik gesteuerter dreidimensionalen Mappe. Zündkerze CHAMPION RG 6 YC Alternative Zündkerze NGK CR7EKB Benzinversorgung Mit elektronischer Einspritzung mit elektrischer Benzinpumpe Kraftstoff Bleifreies Benzin (95 R.O.N.) AUSPUFF Absorptionsauspuff mit...
  • Seite 99 Hintere Radaufhängung/ Zwei doppelt wirksame Federung Stoßdämpfer und 4-stufig einstellbare Vorspannung Vorderradbremse Doppelte hydraulische Scheibenbremse Ø 240 mm mit Bremshebel rechts am Lenker. Hinterradbremse Hydraulische Scheibenbremse Ø 240 mit Bremshebel links am Lenker. integrale Bremsanlage wirkt gleichzeitig auf 3 Bremsscheiben, hydraulisch gesteuert durch das Pedal auf der Fußraste.

  • Seite 100: Bordwerkzeug

    FASSUNGSVERMÖGEN Motoröl 1,7 l Getriebeöl 250 cm³ Kühlflüssigkeit ~ 1,8 Liter Benzintank (Reserve) ~ 12 l (~2 l) Bordwerkzeug (04_02) Ein Rohrschlüssel; ein Hebel für Rohrschlüssel; ein doppelter Schraubenzieher; ein 13mm-Maulschlüssel; ein Spezialschlüssel zum Einstellen der hinteren Stoßdämpfer; eine Plastikklammer zum Ausziehen der Sicherungen. Das Bordwerkzeug befindet sich unter der Sitzbank in einem entsprechenden Fach.

  • Seite 101: Ersatzteile Und Zubehör

    MP3 LT 400 i.e. Kap. 05 Ersatzteile und zubehör...

  • Seite 102: Hinweise

    NICHT ORIGINALER ERSATZTEILE ALLE ANSPRÜCHE AUF GARANTIELEIS- TUNGEN VERFALLEN. WARNUNG DIE FA. PIAGGIO VERTREIBT EINE EIGENE ZUBEHÖRREIHE, NUR DIE TEILE AUS DIESER REIHE SIND DAHER DAS EINZIG ANERKANNTE UND GARAN- TIERTE ZUBEHÖR. FÜR DIE AUSWAHL DES ZUBEHÖRS UND DIE RICHTIGEN MONTAGE WENDEN SIE SICH DAHER UNBEDINGT AN EINEN VERTRAGS- HÄNDLER ODER EINE AUTORISIERTE VERTRAGSWERKSTATT.
  • Seite 103 BEHÖRTEILE KANN DAS FAHRZEUG SCHNELLER, ABER IMMER INNERHALB DER GESETZLICH VORGESCHRIEBENEN GRENZEN, GEFAHREN WERDEN. SIND AM ROLLER NICHT ORIGINALE PIAGGIO-ZUBEHÖRTEILE ANGE- BRACHT WORDEN, IST DAS FAHRZEUG STARK BELADEN, IST DER ALLGE- MEINE FAHRZEUGZUSTAND NICHT BESONDERS GUT ODER WENN ES DIE WETTERBEDINGUNGEN ERFORDERN, MUSS DIE GESCHWINDIGKEIT NOCH WEITER VERRINGERT WERDEN.

  • Seite 105: Das Wartungsprogramm

    MP3 LT 400 i.e. Kap. 06 wartungsprogra...

  • Seite 106: Tabelle Wartungsprogramm

    Tabelle wartungsprogramm (06_01) Die richtige Wartung ist ein entscheidender Faktor für eine lange Lebensdauer des Fahrzeuges bei besten Funktions- und Leistungseigenschaften. Aus diesem Grund sind eine Reihe von Kontrollen und Wartungsarbeiten zu günstigen Preisen vorgesehen, die in der zusammenfassenden Übersicht auf der nächsten Seite wiedergegeben werden.
  • Seite 107 km x 1.000 Probefahrt und Bremsprüfung - Probefahrt Hinterradgetriebeöl Lenkung Software-Aktualisierung Steuerelektronik Feststellbremse (wo vorgesehen) Hauptständer Antriebsriemen Luftfilter Laufschuhe/ Variatorrollen Radaufhängung/Federung Zündkerzen Seilzug Bremssattel Federungs- Verriegelungssystem Ventilspiel Elektrische Anlage und Batterie I: KONTROLLIEREN UND REINIGEN, EINSTELLEN, SCHMIEREN ODER GEGEBENENFALLS AUSWECHSELN. C: REINIGEN, R:AUSWECHSELN, A:EINSTELLEN, L:SCHMIEREN * Alle 2 Jahre wechseln.
  • Seite 108 TABELLE EMPFOHLENE PRODUKTE Produkt Beschreibung Angaben AGIP ROTRA 80W-90 Hinterradgetriebeöl Öl SAE 80W/90 mit besseren Eigenschaften als API GL3 AGIP CITY HI TEC 4T Schmieröl für Bowdenzüge (Gasgriff) Öl für 4-Taktmotoren AGIP FILTER OIL Öl für Luftfilterschwamm Mineralöl mit speziellen Zusatzstoffen zur Erhöhung der Haftfähigkeit AGIP GP 330 Fett auf Basis von Kalzium-Komplexseife NLGI...
  • Seite 109 INHALTSVERZEICHNIS Batterie: 69 Motoröl: 57 Zündkerze: 62 Blinker: 81, 84 Zündschloss: 15 Bordwerkzeug: 100 Bremsflüssigkeit: 68 Reifen: 61, 87 Reifendruck: 37 Rückspiegel: 86 Cockpit: 9 Sicherungen: 71 Display: 13 Sitzbank: 29 Starten: 40 Ständer: 45 Fahrgestell- und Motornummer: 31 Uhr: 12 Luftfilter: 64 Wartung: 55...
  • Seite 110 Teilen, Ersatzteilen und Zubehör zur Funktionsverbesserung oder aus Konstruktions- oder Handelsgründen vorzunehmen, ohne sich dabei zu verpflichten umgehend diese Veröffentlichung auf den neuesten Stand zu bringen. Nicht alle der in der vorliegenden Veröffentlichung aufgeführten Versionen sind in allen Ländern erhältlich. Die Verfügbarkeit der einzelnen Modelle muss beim offiziellen Piaggio-Verkaufsnetz überprüft werden.
