ANSCHLUß DER NETZZULEITUNG
WARNUNG: Bei einer Beschädigung des Stromkabels muss dieses durch einen
zugelassenen Kundendienstmitarbeiter ersetzt werden, um Gefahren zu vermeiden.
Um die Anschlußleitung anzuschließen, ist wie folgt vorzugehen:

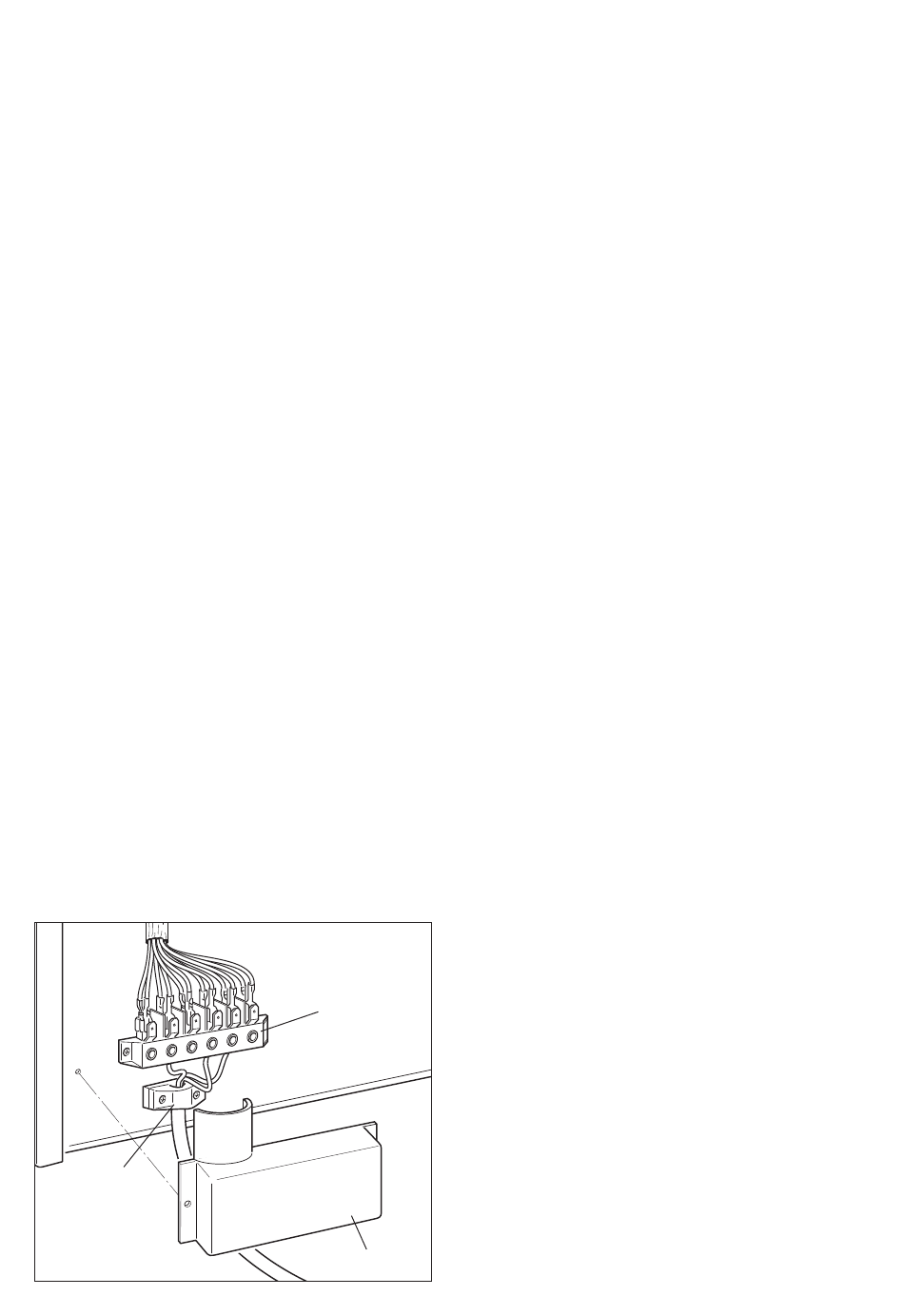

Die beiden Schrauben entfernen, mit denen die Abschirmung "A" hinter dem Herd
befestigt ist.
Die Kabelklemme "D" vollständig öffnen.
Brucken U an der Klemmleiste "B" (Abb. 2.1) anbringen, wie im Schema 2.2, 2.3
angegeben.
Hauptkabel (Typ H05RR-F) in die Kabelklemme "D" stecken. Das Speisekabel muss
für die elektrischen Eigenschaften des Geräts geeignet sein. Siehe Kapitel "Stärke
der Anschlußleitung".
Phasen und Erdleiter gemäß Abb. 2.2, 2.3 an das Endstück "B" anschließen.
Das Stromkabel strammziehen und mit der Kabelklemme "D" befestigen.
Schutzdechel "A" festschrauben.
HINWEIS: Der Erdleiter muss ca. 3cm länger als die anderen gelassen werden.
STÄRKE DER ANSCHLUßLEITUNG
"Type H05RR-F"
230 V ac
3 x 6 mm
400 V 3N ac
5 x 2,5 mm
400 V 2N ac
4 x 6 mm
(**) Direktanschluß mit Wandanschluß- Dose.
Simultaneitätsfaktor anwenden.
Einer Diversity-Empfang kann zur
gesamten Ladung des Gerätes nur
von qualifiziertem Personal angelegt
warden.
D
Abb. 2.1
2
(**)
2
(**)
2
(**)
B
A
75
