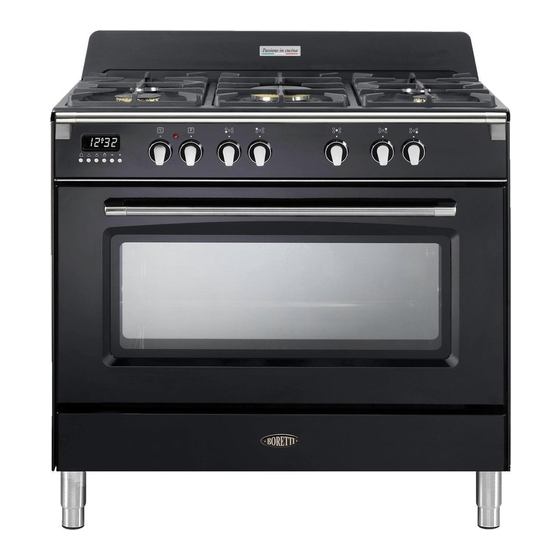

BORETTI CFBG901AN Montage- Und Gebrauchsanweisungen
Verwandte Anleitungen für BORETTI CFBG901AN
Inhaltszusammenfassung für BORETTI CFBG901AN

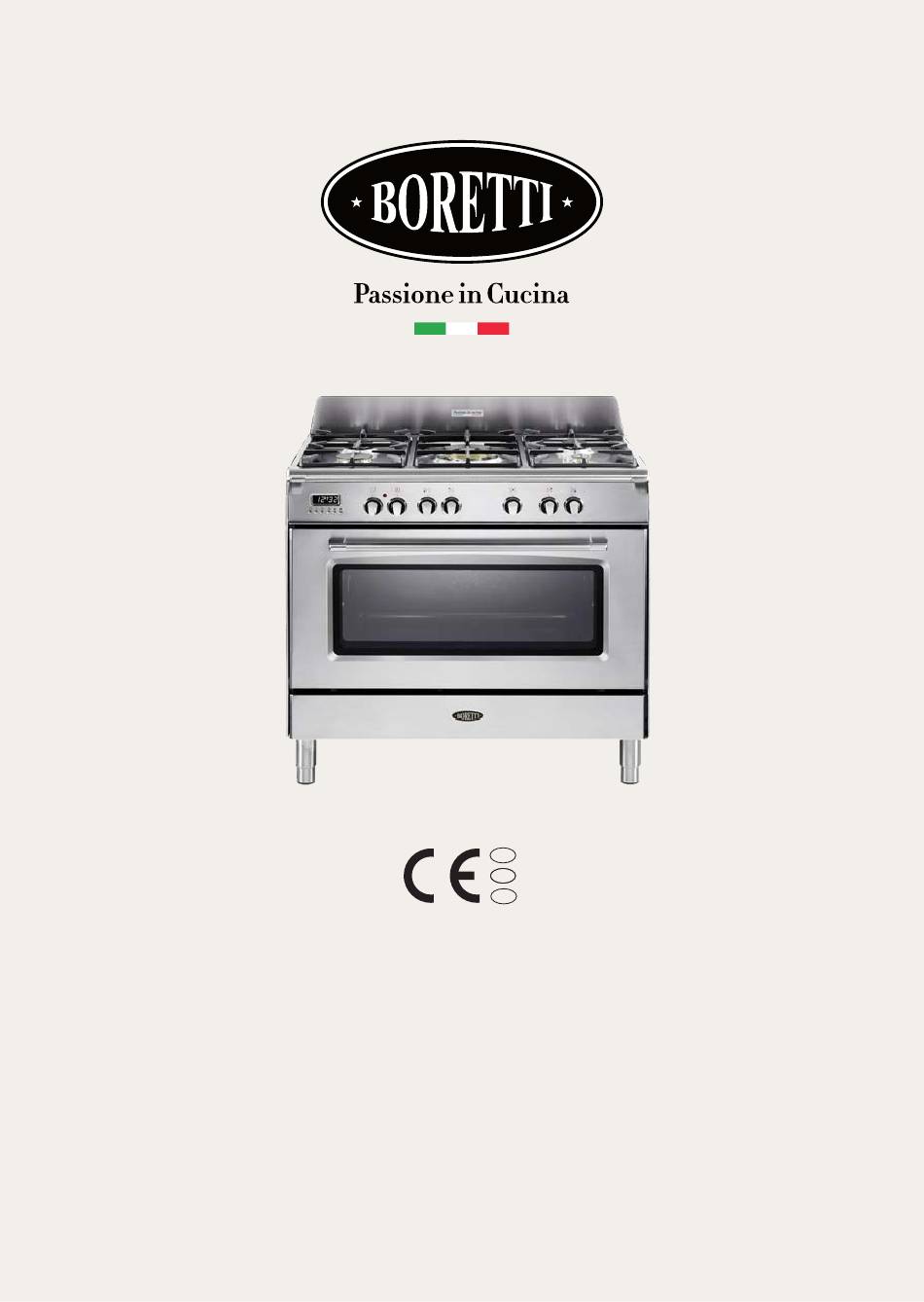

- Seite 1 CFBG901AN / CFBG901ANBE / CFBG901IX / CFBG901IXBE / CFBG901OW / CFBG901OWBE / CFBG901ZW / CFBG901ZWBE GB | INSTRUCTIONS ON MOUNTING AND USE NL | MONTAGEVOORSCHRIFTEN EN GEBRUIKSAANWIJZING F | PRESCRIPTIONS DE MONTAGE ET MODE D’EMPLOI D | MONTAGE- UND GEBRAUCHSANWEISUNG...
- Seite 2 Nederlands Bladzijde 3 Gebruiks-en installatievoorschriften De beschrjvingen en aanduidingen vermeld in de gebruiks-en installatievoorschriften zijn enkel van informatieve aard. De constructeur behoudt zich het recht voor om zonder verwittiging en op gelijk welk ogenblik wijzigingen aan zijn produkten aan te brengen. Deutsch Seite 62 Gebrauchsanweisung Installationsanleitung...
- Seite 62 Deutsch Gebrauchsanweisung installationsanleitung Sehr geehrte Kunden, Wir danken Ihnen für das Vertrauen, das Sie uns mit dem Kauf eines unserer Haushaltsgeräte entgegengebracht haben. Die im folgenden aufgerührten Hinweise und Ratschläge dienen Ihrer Sicherheit und der anderer Personen und ermöglichen Ihnen, alle Gebrauchsweisen des Gerätes kennenzulernen.
-
Seite 63: Wichtige Sicherheitsmassnahmen Und Sicherheitshinweise
WICHTIGE SICHERHEITSMASSNAHMEN UND SICHERHEITSHINWEISE WICHTIG: Dieses Gerät wurde ausschließlich zum Kochen von Nahrungsmitteln im privaten Haushalt entwickelt und angefertigt und ist nicht für die Anwendung außerhalb des Haushalts geeignet. Daher darf es nicht im gewerblichen Bereich eingesetzt werden. Die Garantie des Geräts wird aufgehoben, wenn das Gerät außerhalb des privaten Haushalts verwendet wird, d.h. - Seite 64 • Versuchen Sie nicht, die technischen Eigenschaften des Geräts zu verändern, da dadurch der Gebrauch des Geräts gefährlich werden kann. Der Hersteller übernimmt keine Verantwortung für Unannehmlichkeiten, die aus der Nichtbeachtung dieser Bedingung resultieren. • VORSICHT: Dieses Gerät darf gemäß der geltenden Vorschriften nur in einem ständig belüfteten Raum angeschlossen werden.
- Seite 65 • Dieses Gerät darf von Kindern ab acht Jahren und von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mit Mangel an Erfahrung und Kenntnissen verwendet werden, wenn diese beaufsichtigt werden oder Anweisungen in Bezug auf den sicheren Gebrauch des Geräts bekommen und die damit verbundenen Gefahren erkennen.
- Seite 66 • DER ERSTE GEBRAUCH DES OFENS – es wird empfohlen, die folgenden Anweisungen zu befolgen: Bereiten Sie das Innere des Ofens so vor, wie es im Kapitel – “REINIGUNG UND INSTANDHALTUNG” beschrieben wird. Den leeren Ofen auf höchster Stufe einschalten, um Schmierfett –...
- Seite 67 • ACHTUNG: Den Herd NIE am Türgriff hochheben. • Achtung: Beachten Sie immer den Kochprozess, auch bei kurzer Nutzung der Zubereitung. • Das Gerät sollte frei stehen um eine Überhitzung zu verhindern. • Zubehörteile wie Teleskop Auszug des Ofens sollten wie auf Seite 92 installiert werden.
- Seite 68 ENERGIEVERBRAUCHSKENNZEICHNUNG/ÖKODESIGN • Delegierte Verordnung (EU) Nr. 65/2014 der Kommission (zur Ergänzung der Richtlinie 2010/30/EU des Europäischen Parlaments und des Rates im Hinblick). • Verordnung (EU) Nr. 66/2014 der Kommission (zur Durchführung der Richtlinie 2009/125/EG des Europäischen Parlaments und des Rates im Hinblick). Kurze Bezeichnung der bei der Überprüfung der Übereinstimmung mit den vorstehenden Anforderungen angewandten Mess- und Berechnungsmethoden oder Bezugnahme darauf: •...
- Seite 69 ACHTUNG – SEHR WICHTIG ! BRAND/ÜBERHITZUNGSGEFAHR: • Keine Servietten, Tücher oder Sonstiges an die Schutzschiene des Geräts oder an den/die Griff/e der Ofentür hängen, während das Gerät in Betrieb ist. UM SCHÄDEN AM GERÄT ZU VERMEIDEN: • Das Gerät nicht an der Schutzschiene oder an dem/den Griff/en der Ofentür heben.
- Seite 70 ARBEITSFLÄCHE Abb. 1.1 ARBEITSFLÄCHE – Beschreibung der Kochstellen Hilfsbrenner (A) 1,00 kW Mittelschneller Brenner (SR) 1,75 kW Schnellbrenner (R) 3,00 kW Zweiflammenbrenner (D) 4,00 kW ANMERKUNG: • Das Gerät ist mit elektronischer Zündung versehen, die im Bedienknopf integriert ist. • Wenn das Gerät einem Sicherheitsventilsystem hat, wird die Strömung des Gases angehalten, falls die Flamme unbeabsichtig ausgehen sollte.
-
Seite 71: Beschreibung Der Bedienelemente
BEDIENUNGSTELD Abb. 2.1 BESCHREIBUNG DER BEDIENELEMENTE Bedienknopf Brenner vorne rechts Bedienknopf Brenner hinten rechts Bedienknopf zentraler Brenner Bedienknopf Brenner hinten links Bedienknopf Brenner vorne links Mehrzweck-Ofenbedienknopf Mehrzweck-Ofenbedienknopf Elektronische Uhr/Programmiergerät Kontrolllampen: Mehrzweck- Ofentemperaturanzeigeleuchte Beachten Sie: Ihr Gerät ist für die optimale Effizienz der Regler und für geringere Oberflächentemperaturen mit einem Kühllüfter ausgestattet. - Seite 72 GAS-KOCHFELD - GEBRAUCHSANLEITUNG GASBRENNER (Hilfsbrenner, Mittelschneller Brenner und Schnellbrenner) Der Gaszufluss zum Brenner wird durch einen Bedienungsknopf (Abb. 3.1) über den Gashahn mit Sicherheits verschluss reguliert. Durch Drehen des Reglers, so dass die auf dem Regler aufgedruckten Symbole auf das Symbol auf dem Bedienelement weisen, stellen Sie folgende Funktionen ein.
- Seite 73 ZÜNDUNG S C H E R H E I T S V E N T I L AUSGESTATTETEN BRENNER (Hilfsbrenner, Mittelschneller Brenner und Schnellbrenner) Für Anzünden Brenners folgendermaßen vorgehen: Knopf eindrücken und gegen den Uhrzeigersinn bis auf die Position drehen (oberste Gasstufe).
- Seite 74 GASBRENNER (Zweiflammen) Der Zweiflammenbrenner ist ein sehr flexibler Brenner, der verschiedene Regelungen zulässt und optimale Kochmöglichkeiten bietet. Er besteht aus einem inneren und einem äußeren Flammenkranz; die Flamme des inneren Kranzes kann unabhängig von den Flammen des äußeren Kranzes reguliert werden. Der Zweiflammenbrenner kann wie folgt genutzt werden: •...
- Seite 75 ZÜNDUNG S C H E R H E I T S V E N T I L AUSGESTATTETEN BRENNER (Zweiflammenbrenner) Um den Brenner zu zünden, müssen Sie: Den Regler drücken und entweder Uhrzeigersinn oder entgegen des Uhrzeigersinns bis zur Position (Maximalstellung des inneren Flammenkranzes) oder Position (Maximalstellung des inneren...
-
Seite 76: Wahl Der Brenner
WAHL DER BRENNER Die Brennerstellen sind auf dem Bedienungsfeld über dem Bedie nungs - knopf ersichtlich. Das andersfarbige Zeichen gibt die Lage der Flammstelle an. Die Wahl des Brenners erfolgt auf Grund des Durchmessers des Kochtopfes. Informativ enpfehlen wir folgende Regeln zu beachten: DIAMETER DER PFANNEN, DIE AUF DEN BRENNERN GENUTZT WERDEN KÖNNEN BRENNER MINIMUM... - Seite 77 SPEZIALROST FÜR “WOK” TÖPFE (Abb. 3.6a - 3.6b) Dieses Spezialrost für “WOK” Töpfe wird auf das Rost des Doppelkranz-Brenners gelegt Der Gebrauch von “WOK” Töpfen ohne das Spezialrost, kann den Brenner schwer beschädigen. Dieses Spezialrost nicht mit gewöhnlichem Kochgeschirr mit flachem Boden verwenden (Abb.
-
Seite 78: Technische Daten Des Multifunktions-Backofens
MULTIFUNKTIONS-BACKOFENS FUNKTIONSWEISEN Vorsicht: Die Backofentür wird während des Betriebs sehr heiß. Das Erhitzen und Garen im Multi- Halten Sie Kinder fern. funktions-Backofen wird auf die wie folgt beschriebenen Weisen erreicht: a. Durch natürliche Wärmestömung TECHNISCHE DATEN DES Die Hitze wird von den oberen und MULTIFUNKTIONS-BACKOFENS unteren Heizelementen erzeugt. -
Seite 79: Funktionswählschalter
Abb. 4.2 Abb. 4.1 THERMOSTAT - KNOPF (Abb. 4.2) Dient lediglich zur Einstellung der Gartemperatur, schaltet jedoch den Ofen nicht ein; wird immer in Verbindung mit dem Funktionswählschalter bedient. Im Uhrzeigersinn auf die Position der gewünschten Temperatur drehen. Die Temperaturkontrolllampe meldet, ob die Heizelemente ein- oder abgeschaltet sind. FUNKTIONSWÄHLSCHALTER (Abb. - Seite 80 OBERES HEIZELEMENT In dieser Position ist nur das obere Element eingeschaltet. Die Wärme wird durch Naturkonvektion verteilt. Die Temperatur wird am Thermostat zwischen 50° und 250°C eingestellt. Empfehlung: Um das Kochen von Gerichten abzuschließen, die höhere Temperaturen am obere erfordern. GRILLEN Das Infrarot Heizelement ist eingeschaltet Die Wärme wird durch Strahlung verteilt.
-
Seite 81: Braten Und Backen Mit Umluft
BRATEN UND BACKEN MIT UMLUFT In dieser Stellung schalten Sie Ober- und Unterhitze und den Ventilator ein. Ober-und Unterhitze werden durch den Ventilator noch besser verteilt. Die Temperatur wird am Thermostat zwischen 50° und 250°C eingestellt. Empfehlung: Diese Einstellung eignet sich besonders für große Stücke oder große Mengen, die innen und außen gleichermaßen gar sein sollen, z.B. -
Seite 82: Aufwärmen Von Brötchen
RATSCHLÄGE FÜR GLEICHZEITIGES BACKEN UND BRATEN VERSCHIEDENER ANDERE KOCH-, BRAT-UND SPEISEN BACKVORGÄNGE Wenn Sie den Multifunktions-Backofen in die Positionen stellen, können EINKOCHEN Sie gleichzeitig die unterschiedlichsten Lebensmittel verschiedenster Art können Speisen backen und braten. So kann man z.B. gleichzeitig Fisch oder in vollen und dicht verschlossenen Fleisch braten und einen Kuchen backen, Gläsern in der nachfolgend beschrie-... -
Seite 83: Beispiele Für Die Back- Und Bratdauer
HERKÖMMLICHES GRILLEN BEISPIELE FÜR DIE BACK- UND BRATDAUER Grill wie oben beschrieben einschalten und mit geschlossener Ofentür etwa 5 E s h a n d e l t s i c h n u r u m u n g e f ä h r e Minuten lang vorheizen. -
Seite 84: Gebrauch Des Elektronischen Programmierers
GEBRAUCH DES ELEKTRONISCHEN PROGRAMMIERERS Die elektronische Programmiereinheit ist eine Vorrichtung, welche die folgenden Funktionen in sich vereint: • 24 Stunden-Uhr mit Leuchtanzeige. • Zeitschaltuhr (bis zu 23 Stunden und 59 Minuten). • Programm für Garautomatik im Backofen. • Programm für halbautomatische Garung im Ofen. Beschreibung der Tasten: Beschreibung der Leuchtsignale: AUTO - blinkend - Programmierer auf... - Seite 85 ELEKTRONISCHE UHR ELEKTRONISCHER TIMER (Abb. 5.2) Der Programmierer ist mit einer elektronischen Das Timer-Programm besteht aus einem Uhr mit leuchtenden Ziffern ausgestattet, die Signal das auf maximal 23 Stunden und 59 Stunde und Minuten anzeigt. Minuten eingestellt werden kann. Wenn das Gerät angeschlossen wird oder Wenn AUTO blinkt, Taste drücken.
- Seite 86 AUTOMATISCHES GAREN Temperatur und Garprogramm über den entsprechenden Schalter und BACKOFEN den Thermostatknopf einstellen (siehe Um Gerichte automatisch im Backofen zu entsprechende Kapitel). garen, sind folgende Schritte notwendig: Nun ist der Backofen programmiert; er wird Dauer der Garzeit einstellen automatisch zur richtigen Zeit einund nach Ende des Garvorgangs einstellen der eingestellten Zeit wieder ausschalten.
-
Seite 87: Halbautomatisches Garen
HALBAUTOMATISCHES GAREN Nach beendetem Garvorgang schaltet das Gerät und das Symbol aus und AUTO Diese Funktion ermöglicht es das Gerät blinkt und das Signal ertönt; letzteres automatisch nach der gewünschten Garzeit kann durch drücken einer beliebigen Taste auszuschalten. Um das halbautomatische ausgeschaltet werden. -
Seite 88: Wichtig - Ofen Funktioniert Nicht
WICHTIG – OFEN FUNKTIONIERT NICHT Wenn der Ofen nicht funktioniert, kann es sein, dass er versehentlich auf “AUTOMATIK” gestellt wurde oder dass die Stromzufuhr zum Gerät unterbrochen wurde. Wenn der Timer die Buchstaben “AUTO”, wie unten angegeben, anzeigt oder die Uhrzeit blinkt, kann es sein, dass sich der Ofen nicht oder erst verzögert einschaltet. -
Seite 89: Reinigung Und Wartung
REINIGUNG UND WARTUNG Jedoch ist besondere Vorsicht auf ALLGEMEINE RATSCHLÄGE der Rückseite oder unter dem Gerät • Reinigungs- oder Wartungs- geboten, da dieser Bereich nicht für eine arbeiten Gerät durch Berührung vorgesehen ist und scharfe ausschalten der Sicherung von Netz oder raue Kanten aufweisen kann, die zu trennen. -
Seite 90: Reinigung Des Backofens Und Der Zubehörteile
REINIGUNG DES BACKOFENS GASHAHNE UND DER ZUBEHÖRTEILE F a l l s B e t r i e b s s t ö r u n g e n a n d e n Gashähnen auftreten, rufen Sie bitte die Den Backofen nach jedem Gebrauch Kundendienststelle an. - Seite 91 Abb. 6.1 Abb. 6.2 Abb. 6.3 Abb. 6.5 Abb. 6.4...
-
Seite 92: Einsetzen Der Backofenroste
EINSETZEN DER BACKOFENROSTE • Hängen Sie die Seitenhalterungen in die Löcher der seitlichen Innenwände des Backofens ein (Abb. 6.7). • Führen Sie die Fettpfanne und den Grillrost zwischen die Schienen der Seitenhalterungen ein, wie in Abb. 6.6 dargestellt. Den Rost so montieren, dass die Sicherheitssperre, die unabsichtliches Herausziehen verhindert, ins Innere des Ofens zeigt. -
Seite 93: Ausziehbare Blechhalterungen (Abb. 6.8)
AUSZIEHBARE BLECHHALTERUNGEN (Abb. 6.8) Die ausziehbaren Blechhalterungen machen es sicherer und einfacher, die Ofenbleche einzusetzen und zu entfernen. Sie stoppen, wenn die Bleche bis zur maximal möglichen Position herausgezogen wurden. Wichtig! Wenn Sie die Blechhalterungen montieren, stellen Sie sicher, dass: •... -
Seite 94: Austausch Der Backofenleuchte
AUSTAUSCH DER BACKOFENLEUCHTE WARNUNG: Prüfen Sie vor dem Austauschen der Lampe, ob das Gerät ausgeschaltet ist, um die Möglichkeit eines Stromschlags zu vermeiden. • Lassen Sie den Backofenraum und die Heizelemente abkühlen. • Schalten Sie die Stromversorgung ab. • Entfernen Sie die Schutzabdeckung “A” (Abb. 6.14). •... -
Seite 95: Abteil Tellerwärmer
ABTEIL TELLERWÄRMER Das Abteil Tellerwärmer wird zugänglich wenn die Klappe (Abb. 6.15) geöffnet wird. Keine leicht entzündlichen Materialien im Ofen oder im Schubfach aufbewahren (dünnes Papier, Baumwolle, Seide, Nylon oder Ähnliches). Abb. 6.15... - Seite 96 AUSBAU UND ERNEUTES ANBRINGEN DER INNEREN GLASSCHEIBE DER TÜR ZUM REINIGEN Wenn Sie die innere Glasscheibe der Tür reinigen möchten, müssen Sie unbedingt äußerst sorgfältig die Vorsichtsmaßnahmen und Anweisungen beachten. Bei falschem Anbringen der Glasscheibe und der Tür kann das Gerät beschädigt werden und Ihre Garantie erlöschen.
-
Seite 97: Ofentür Abmontieren
OFENTÜR ABMONTIEREN Die Ofentür kann leicht folgendermaßen abmontiert werden: • Die Tür ganz öffnen (Abb. 6.16). • Den Hebel “A” des rechten und des linken Scharniers vollkommen öffnen (Abb. 6.17). • Die Tür wie in der Abbildung 6.19 gezeigt, fassen. Abb. -
Seite 98: Entfernen Der Inneren Glasscheibe
ENTFERNEN DER INNEREN GLASSCHEIBE Die Backofentür ist mit 2 Scheiben ausgestattet: • 1 äußere; • 1 innere. Um beide Scheiben auf beiden Seiten zu reinigen, muss die innere Scheibe wie folgt entfernt werden: AUSBAU DER INNEREN GLASHALTERUNG Entfernen Sie die Backofentür und legen Sie diese auf eine weiche Oberfläche. WICHTIG: Die Tür muss waagerecht positioniert werden, wie in abb. -
Seite 99: Ausbau Der Inneren Glasscheibe
AUSBAU DER INNEREN GLASSCHEIBE Heben Sie die innere Scheibe leicht an und entfernen Sie sie, wie abb. 6.22 zeigt. Abb. 6.22... -
Seite 100: Erneutes Anbringen Der Inneren Glasscheibe Nach Dem Reinigen
ERNEUTES ANBRINGEN DER INNEREN GLASSCHEIBE NACH DEM REINIGEN Stellen Sie beim erneuten Anbringen der inneren Glasscheibe sicher: • ob Sie die Scheibe richtig wieder anbringen, wie gezeigt. Die Scheibe muss sich in der richtigen, unten beschriebenen Position befinden, damit sie in die Tür passt und gewährleistet ist, dass das Gerät sicher und richtig arbeitet. -
Seite 101: Wieder Zusammenbauen Die Glashalterung
WIEDER ZUSAMMENBAUEN DIE GLASHALTERUNG Bringen Sie die Glashalterung an, wie abb. 6.18 zeigt. Sie muss sich auf der Unterkante der äußeren Glasscheibe befinden. Prüfen Sie, ob die Klemmen “M” nicht verformt oder beschädigt sind. Drücken Sie die Glashalterung vorsichtig in ihre Position. Es muss ein Einrasten der Laschen auf beiden Seiten zu hören sein, wenn Sie die Glashalterung anbringen. -
Seite 102: Erneutes Anbringen Der Tür
ERNEUTES ANBRINGEN DER TÜR Halten Sie die Tür fest (Abb. 6.25). Fügen Sie die Scharnierzungen in die Schlitze ein und prüfen Sie, ob die Nut, wie in Abb. 6.26 gezeigt, greift. Öffnen Sie die Tür vollständig. Schließen Sie die Hebel “A” am linken und rechten Scharnier, wie Abb. 6.27 zeigt. Schließen Sie die Tür und prüfen Sie, ob sie richtig positioniert ist. - Seite 103 Einbau-Anleitung WICHTIG • Das Gerät ist unter Beachtung der örtlichen Vorschriften und der Herstellerhinweise von einem GEPRÜFTEN INSTALLATIONSFACHMANN anzuschließen. • Vor jeder Wartungs- oder Reparaturarbeit ist der Netzstecker des Geräts abzuziehen. • Das Gerät muß in ein hitzebeständiges Gehäuse eingebaut werden. •...
- Seite 104 GEBRAUCH INSTALLATION Dieser Herd hat einen Überhitzungsschutz Klasse “2/1” und kann deshalb in Schränke eingebaut werden. Das Gerät muss einen Abstand von mindestens 200 mm zu allen Umgebungsflächen haben, die höher als die Kochmulde sind (Abb. 7.1). Die Schrankwände um den Herd müssen aus hitzebeständigem Material sein. Synthetische Beschichtungen und Klebstoffe müssen bis 90°...
-
Seite 105: Hintere Schutzabdeckung
HINTERE SCHUTZABDECKUNG Vor dem Aufstellen des Herds zunächst die hintere Schutzabdeckung “C” montieren (Abb. 7.2). Bitte Folgendes beachten: • Die Schutzabdeckung “C” ist an der Rückseite des Herds verpackt. • Vor dem Zusammenbau die Schutzfolie/das Klebeband entfernen. • Die Bolzen “A” (Abb. 7.2) abnehmen; dazu die Befestigungsschrauben abschrauben. •... -
Seite 106: Nivellieren Des Herds
KÜCHENHERD TRANSPORTIEREN HINWEIS Wenn der Küchenherd wieder aufrecht gestellt werden muss, sollten zwei Personen für diesen Vorgang dabei sein, um zu verhindern dass die Füße und die Ofenwände aus Stahl beschädigt werden (Abb. 7.4). HINWEIS Achtung: Den Küchenherd NICHT am Griff der Ofentür HEBEN, um ihn zu transportieren (Abb. -
Seite 107: Anti-Kipp-Halterung
ANTI-KIPP-HALTERUNG Achtung: Um unbeabsichtigtes Kippen zu vermeiden, muss diese Halterung an der Rückseite des Gerätes montiert und an der Wand befestigt werden. Montage der Anti-kipp-halterung: 1. Nachdem Sie sichergestellt haben, wo der Herd positioniert wird, markieren Sie an der Wand die Stellen, an denen die 2 Schrauben der Anti-Kipp-Halterung angebracht werden müssen. -
Seite 108: Ableitung Der Verbrennungsprodukte
Dieses Gerät wird ohne bereits angeschlossenen Abzug geliefert. Der Abzug für Verbrennungsprodukte muss installiert und gemäß den geltenden Vorschriften angeschlossen werden. Ebenso ist auf die entsprechende Raumlüftung zu achten. INSTALLATIONSORT Der Raum, in dem das Gasgerät installiert wird, muß über eine für die Gasverbrennung notwendige Luftzufuhr verfügen (2 m /h x kW). - Seite 109 GAZ-ABTEIL • Das Gerät ist für den Einsatz mit dem Die Wände der an den Herd auf dem Typenschild angegebenen angrenzenden Möbel müssen Gas konzipiert und ausgerichtet. unbedingt aus hitzebeständigem • Sicherstellen, dass der Raum, Material bestehen. in dem das Gerät installiert wird, entsprechend den einschlägigen Vorschriften gelüftet werden kann.
- Seite 110 Normgerechte starre oder flexible Leitungen verwenden. Ggf. verwendete Druckverbindungen mit zwei Schraubenschlüsseln festziehen (Abb. 8.2a, 8.2b). Insbesondere sicherstellen: • dass die Schläuche nicht mit Teilen des Herds in Berührung kommen, die Temperaturen von über 70°C erreichen; • dass die Schläuche nicht länger als 75 cm sind und nicht über scharfe Kanten oder Ecken geführt werden;...
- Seite 111 ANSCHLÜSSE ZUR GASZUFUHR FÜR: • Anschluss an die Gaszufuhr. • Austausch der Brenner auf der Kochfläche. Kat: 2E+3+ • Regelung des Gasflusses zu den Die Gasanschlüsse werden links oder Brennern auf der Kochfläche. rechts (Abb. 8.1) auf der Rückseite des Gewährleisten Sie, dass der Herd für die Gerätes erstellt, so dass die Leitung Gasart vorgerüstet ist, mit der er gespeist...
- Seite 112 Die Befestigungen (Abb. 8.3) bestehen A u s g e n o m m e n d a v o n s i n d aus: f r e i s t e h e n d e H e r d e , d i e n i c h t eingebaut werden.
- Seite 113 5. Noch eine weitere halbe Umdrehung mit dem Schlüssel ausführen; 6. Den Absperrhahn öffnen und durch Auftragen eines Aufschäummittels prüfen, dass keine Leckstellen (Seifenblasen) vorhanden sind. Die Gaszufuhr bei neuen Geräten weist ein Parallelgewinde ISO 228-1 auf. Gehen Sie zur Montage entsprechend der nachstehend beschriebenen Arbeitsgänge 3, 4, 5 und 6 vor.
- Seite 114 Flexibler Metallschlauch R mit Zertifizierung AGB-BGV. Lose Mutter Flexible Metallschläuche AGB / BGV Abb. 8.5 Ein neuer flexibler Elastomerschlauch nach AGB-BGV in den beiden Montageversionen. AGB / BGV Elastomerschlauch Lose Mutter Lose Mutter AGB / BGV Elastomerschlauch Verbindungselement Lose Mutter Lose Mutter Abb.
-
Seite 115: Düsen Der Brenner Der Kochmulde Auswechseln
Wartung des Küchenherds DÜSEN DER BRENNER DER Hilfsbrenner, Mittel- KOCHMULDE AUSWECHSELN schneller Brenner und Schnellbrenner Beziehen Sie sich bitte auf die “Tabelle der Düsen”, in der der Durchmesser der verwendeten Düsen angegeben ist. Die Durchmesser der Düsen mit Angabe in 1/100 mm sind auf dem Gehäuse jedes Injektors angegeben. - Seite 116 MINIMUM DER BRENNERFLAMME DER KOCHMULDE EINSTELLEN Eine richtig eingestellte Flamme muss ungefähr 4 mm lang sein, wenn der Bedienknopf auf Minimum gedreht ist; außerdem darf das schnelle Umschalten von Maximum auf Minimum niemals das Auslöschen der Flamme verursachen. Die Flamme wird folgendermaßen eingestellt: Abb.
-
Seite 117: Be Tabelle Der Gasdüsen
TABELLE DER GASDÜSEN - Cat: 2E+3+ G20/G25 G30/G31 28-30/37 mbar 20/25 mbar Reduzierte Ø Duse Ø Duse Ø injector Nennleistung Leistung BRENNER [kW] [1/100 mm] [1/100 mm] [1/100 mm] [kW] Hilfsbrenner (A) 1,00 0,30 Normalbrenner (SR) 1,75 0,45 Schnellbrenner (R) 3,00 0,75 Innerer... -
Seite 118: Elektrische Teile
ELEKTRISCHE TEILE Fall zur Installation Änderungen an der Wichtig: Der Einbau und Anschluß elektrischen Hausanlage nötig, diesen muß genau nach den Anweisungen des durch einen Fachmann auswechseln Herstellers erfolgen. Ein fehlerhafter lassen. Anschluß kann Schäden an Personen, Dieser muß insbesondere kontrollueren, Tieren und Sachen verursachen, für ob der Schnitt der Steckdosenkabel für die die der Hersteller keinerlei Haftung... -
Seite 119: Anschluss Des Netzkabels
ANSCHLUSS DES NETZKABELS WARNUNG: Bei einer Beschädigung des Stromkabels muss dieses durch einen zugelassenen Kundendienstmitarbeiter ersetzt werden, um Gefahren zu vermeiden. • Lösen Sie die Abdeckung der Klemmleiste durch Einführen eines Schraubendrehers in die beiden Haken “A” (Abb. 9.1). • Öffnen Sie den Kabelschuh durch Lösen der Schraube “F”... - Seite 240 Abberdaan 114 | 1046 AA Amsterdam | The Netherlands | www.boretti.com...
