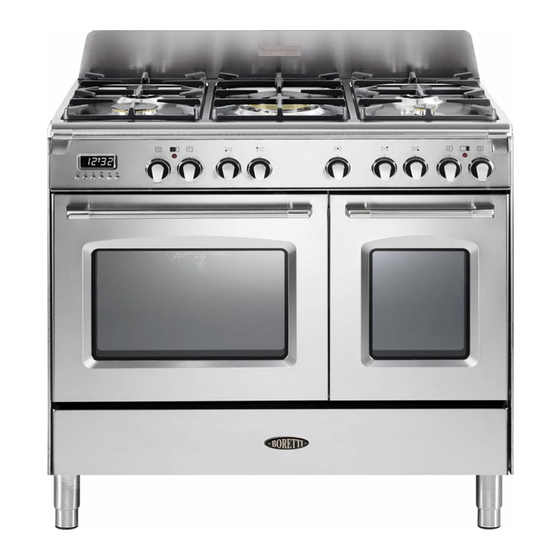

BORETTI CFBG902AN Montage- Und Gebrauchsanweisung
Verwandte Anleitungen für BORETTI CFBG902AN
Inhaltszusammenfassung für BORETTI CFBG902AN

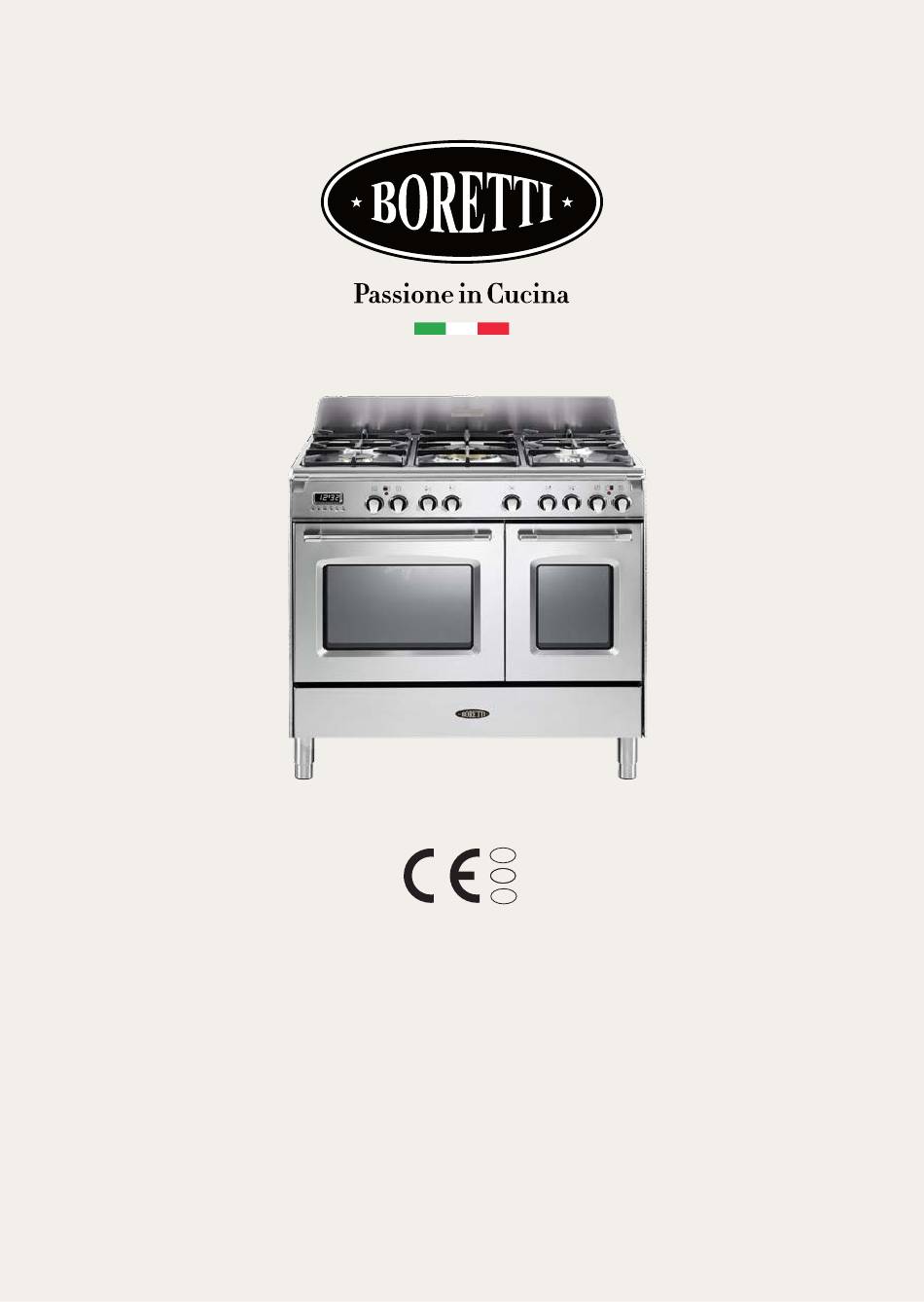

- Seite 1 CFBG902AN / CFBG902ANBE / CFBG902IX / CFBG902IXBE / CFBG902OW / CFBG902OWBE / CFBG902ZW / CFBG902ZWBE GB | INSTRUCTIONS ON MOUNTING AND USE NL | MONTAGEVOORSCHRIFTEN EN GEBRUIKSAANWIJZING F | PRESCRIPTIONS DE MONTAGE ET MODE D’EMPLOI D | MONTAGE- UND GEBRAUCHSANWEISUNG...
- Seite 2 Nederlands Bladzijde 3 Gebruiks-en installatievoorschriften De beschrjvingen en aanduidingen vermeld in de gebruiks-en installatievoorschriften zijn enkel van informatieve aard. De constructeur behoudt zich het recht voor om zonder verwittiging en op gelijk welk ogenblik wijzigingen aan zijn produkten aan te brengen. Deutsch Seite 60 Gebrauchsanweisung Installationsanleitung...
- Seite 60 Deutsch Gebrauchsanweisung installationsanleitung Sehr geehrte Kunden, Wir danken Ihnen für das Vertrauen, das Sie uns mit dem Kauf eines unserer Haushaltsgeräte entgegengebracht haben. Die im folgenden aufgerührten Hinweise und Ratschläge dienen Ihrer Sicherheit und der anderer Personen und ermöglichen Ihnen, alle Gebrauchsweisen des Gerätes kennenzulernen.
-
Seite 61: Wichtige Sicherheitsmassnahmen Und Sicherheitshinweise
WICHTIGE SICHERHEITSMASSNAHMEN UND SICHERHEITSHINWEISE WICHTIG: Dieses Gerät wurde ausschließlich zum Kochen von Nahrungsmitteln im privaten Haushalt entwickelt und angefertigt und ist nicht für die Anwendung außerhalb des Haushalts geeignet. Daher darf es nicht im gewerblichen Bereich eingesetzt werden. Die Garantie des Geräts wird aufgehoben, wenn das Gerät außerhalb des privaten Haushalts verwendet wird, d.h. - Seite 62 • Versuchen Sie nicht, die technischen Eigenschaften des Geräts zu verändern, da dadurch der Gebrauch des Geräts gefährlich werden kann. Der Hersteller übernimmt keine Verantwortung für Unannehmlichkeiten, die aus der Nichtbeachtung dieser Bedingung resultieren. • VORSICHT: Dieses Gerät darf gemäß der geltenden Vorschriften nur in einem ständig belüfteten Raum angeschlossen werden.
- Seite 63 • Dieses Gerät darf von Kindern ab acht Jahren und von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mit Mangel an Erfahrung und Kenntnissen verwendet werden, wenn diese beaufsichtigt werden oder Anweisungen in Bezug auf den sicheren Gebrauch des Geräts bekommen und die damit verbundenen Gefahren erkennen.
-
Seite 64: Sicherer Umgang Mit Lebensmitteln
• DER ERSTE GEBRAUCH DES OFENS – es wird empfohlen, die folgenden Anweisungen zu befolgen: Bereiten Sie das Innere des Ofens so vor, wie es im Kapitel – “REINIGUNG UND INSTANDHALTUNG” beschrieben wird. Den leeren Ofen auf höchster Stufe einschalten, um Schmierfett –... - Seite 65 • ACHTUNG: Den Herd NIE am Türgriff hochheben. • Achtung: Beachten Sie immer den Kochprozess, auch bei kurzer Nutzung der Zubereitung. • Das Gerät sollte frei stehen um eine Überhitzung zu verhindern. • Zubehörteile wie Teleskop Auszug des Ofens sollten wie auf Seite 94 installiert werden.
- Seite 66 ENERGIEVERBRAUCHSKENNZEICHNUNG/ÖKODESIGN • Delegierte Verordnung (EU) Nr. 65/2014 der Kommission (zur Ergänzung der Richtlinie 2010/30/EU des Europäischen Parlaments und des Rates im Hinblick). • Verordnung (EU) Nr. 66/2014 der Kommission (zur Durchführung der Richtlinie 2009/125/EG des Europäischen Parlaments und des Rates im Hinblick). Kurze Bezeichnung der bei der Überprüfung der Übereinstimmung mit den vorstehenden Anforderungen angewandten Mess- und Berechnungsmethoden oder Bezugnahme darauf: •...
-
Seite 67: Um Schäden Am Gerät Zu Vermeiden
ACHTUNG – SEHR WICHTIG ! BRAND/ÜBERHITZUNGSGEFAHR: • Keine Servietten, Tücher oder Sonstiges an die Schutzschiene des Geräts oder an den/die Griff/e der Ofentür hängen, während das Gerät in Betrieb ist. UM SCHÄDEN AM GERÄT ZU VERMEIDEN: • Das Gerät nicht an der Schutzschiene oder an dem/den Griff/en der Ofentür heben. - Seite 68 ARBEITSFLÄCHE Abb. 1.1 ARBEITSFLÄCHE – Beschreibung der Kochstellen Hilfsbrenner (A) 1,00 kW Mittelschneller Brenner (SR) 1,75 kW Schnellbrenner (R) 3,00 kW Zweiflammenbrenner (D) 4,00 kW ANMERKUNG: • Das Gerät ist mit elektronischer Zündung versehen, die im Bedienknopf integriert ist. • Wenn das Gerät einem Sicherheitsventilsystem hat, wird die Strömung des Gases angehalten, falls die Flamme unbeabsichtig ausgehen sollte.
-
Seite 69: Beschreibung Der Bedienelemente
BEDIENUNGSTELD Abb. 2.1 BESCHREIBUNG DER BEDIENELEMENTE Bedienknopf Brenner vorne rechts Bedienknopf Brenner hinten rechts Bedienknopf zentraler Brenner Bedienknopf Brenner hinten links Bedienknopf Brenner vorne links Mehrzweck-Ofenbedienknopf (Ofen links) Mehrzweck-Ofenthermostatknopf (Ofen links) Herkömmlicher Ofenthermostatknopf (Ofen rechts) Herkömmlicher Ofenbedienknopf (Ofen rechts) 10. Elektronische Uhr/Programmiergerät (Nur linker Hauptofen) Kontrolllampen: 11. - Seite 70 GAS-KOCHFELD - GEBRAUCHSANLEITUNG GASBRENNER (Hilfsbrenner, Mittelschneller Brenner und Schnellbrenner) Der Gaszufluss zum Brenner wird durch einen Bedienungsknopf (Abb. 3.1) über den Gashahn mit Sicherheits verschluss reguliert. Durch Drehen des Reglers, so dass die auf dem Regler aufgedruckten Symbole auf das Symbol auf dem Bedienelement weisen, stellen Sie folgende Funktionen ein.
- Seite 71 ZÜNDUNG S C H E R H E I T S V E N T I L AUSGESTATTETEN BRENNER (Hilfsbrenner, Mittelschneller Brenner und Schnellbrenner) Für Anzünden Brenners folgendermaßen vorgehen: Knopf eindrücken und gegen den Uhrzeigersinn bis auf die Position drehen (oberste Gasstufe).
- Seite 72 GASBRENNER (Zweiflammen) Der Zweiflammenbrenner ist ein sehr flexibler Brenner, der verschiedene Regelungen zulässt und optimale Kochmöglichkeiten bietet. Er besteht aus einem inneren und einem äußeren Flammenkranz; die Flamme des inneren Kranzes kann unabhängig von den Flammen des äußeren Kranzes reguliert werden. Der Zweiflammenbrenner kann wie folgt genutzt werden: •...
- Seite 73 ZÜNDUNG S C H E R H E I T S V E N T I L AUSGESTATTETEN BRENNER (Zweiflammenbrenner) Um den Brenner zu zünden, müssen Sie: Den Regler drücken und entweder Uhrzeigersinn oder entgegen des Uhrzeigersinns bis zur Position (Maximalstellung des inneren Flammenkranzes) oder Position (Maximalstellung des inneren...
-
Seite 74: Wahl Der Brenner
WAHL DER BRENNER Die Brennerstellen sind auf dem Bedienungsfeld über dem Bedie nungs - knopf ersichtlich. Das andersfarbige Zeichen gibt die Lage der Flammstelle an. Die Wahl des Brenners erfolgt auf Grund des Durchmessers des Kochtopfes. Informativ enpfehlen wir folgende Regeln zu beachten: DIAMETER DER PFANNEN, DIE AUF DEN BRENNERN GENUTZT WERDEN KÖNNEN BRENNER MINIMUM... -
Seite 75: Spezialrost Für "Wok" Töpfe
SPEZIALROST FÜR “WOK” TÖPFE (Abb. 3.6a - 3.6b) Dieses Spezialrost für “WOK” Töpfe wird auf das Rost des Doppelkranz-Brenners gelegt Der Gebrauch von “WOK” Töpfen ohne das Spezialrost, kann den Brenner schwer beschädigen. Dieses Spezialrost nicht mit gewöhnlichem Kochgeschirr mit flachem Boden verwenden (Abb. -
Seite 76: Bemerkung
MULTIFUNKTIONS-BACKOFENS (Ofen links) FUNKTIONSWEISEN Vorsicht: Die Backofentür wird Das Erhitzen und Garen im Multi- während des Betriebs sehr heiß. funktions-Backofen wird auf die wie folgt Halten Sie Kinder fern. beschriebenen Weisen erreicht: a. Durch natürliche Wärmestömung TECHNISCHE DATEN DES Die Hitze wird von den oberen und unteren Heizelementen erzeugt. -
Seite 77: Backofenbeleuchtung
Abb. 4.1 Abb. 4.2 THERMOSTAT - KNOPF (Abb. 4.1) Dient lediglich zur Einstellung der Gartemperatur, schaltet jedoch den Ofen nicht ein; wird immer in Verbindung mit dem Funktionswählschalter bedient. Im Uhrzeigersinn auf die Position der gewünschten Temperatur drehen. Die Temperaturkontrolllampe meldet, ob die Heizelemente ein- oder abgeschaltet sind. FUNKTIONSWÄHLSCHALTER (Abb. -
Seite 78: Auftauen Von Gefrorenem
NORMAL GRILL Der Infrarotwiderstand schaltet ein. Die Wärme wird durch Strahlung abgegeben. Funktionsschalter auf , stellen, Temperatur am Thermostat ist 15 Minuten lang auf 225° und dann auf 175°C einzustellen. Dabei muss die Backofentür geschlossen sein. Dabei muss die Backofentür geschlossen sein. Das Kapitel “GRILLEN”... -
Seite 79: Warmhalten Nach Der Zubereitung Oder Langsa Mes Anwärmen Der Speisen
UMLUFT-INFRAROT-GRILL In dieser Stellung schalten Sie den Infrarot-Grill und den Ventilator ein. Die Hitze breitet sich hauptsächlich durch die Strahlung aus, und der Ventilator verteilt sie dann gleichmäßig im ganzen Backofen. Wenn der Backofen benutzt wird, muss die Backofentür stets geschlossen sein und die Temperatur am Thermostat ist zwischen 50°... - Seite 80 RATSCHLÄGE FÜR GLEICHZEITIGES BACKEN UND BRATEN VERSCHIEDENER ANDERE KOCH-, BRAT-UND SPEISEN BACKVORGÄNGE Wenn Sie den Multifunktions-Backofen in EINKOCHEN die Positionen stellen, können Sie gleichzeitig die unterschiedlichsten Lebensmittel verschiedenster Art können Speisen backen und braten. in vollen und dicht verschlossenen So kann man z.B. gleichzeitig Fisch oder Gläsern in der nachfolgend beschrie- Fleisch braten und einen Kuchen backen, benen Weise eingekocht werden:...
-
Seite 81: Beispiele Für Die Back- Und Bratdauer
HERKÖMMLICHES GRILLEN BEISPIELE FÜR DIE BACK- UND BRATDAUER Grill wie oben beschrieben einschalten und mit geschlossener Ofentür etwa 5 Es handelt sich nur um ungefähre Minuten lang vorheizen. Temperatur- und Zeitangaben, weil diese hinsichtlich der Qualität und der Menge Kochgut auflegen und den Rost so nahe der Speisen variieren. -
Seite 82: Technische Daten
HERKÖMMLICHER OFEN (Ofen rechts) BEMERKUNG: Wenn der Ofen erstmalig in Betrieb gesetzt wird, empfehlen wir Vorsicht: Die Backofentür wird während des Betriebs sehr heiß. ihn zuerst bei maximaler Temperatur Halten Sie Kinder fern. (Thermostatknopf auf 250 positionieren) 60 Minuten lang auf der Position und weitere 15 Minuten lang auf der Position einzuschalten, um eventuelle... - Seite 83 FUNKTIONSWÄHLSCHALTER (Abb. NORMAL GRILL 5.1) Zur Wahl der folgenden Funktionen Der Infrarotwiderstand schaltet ein. Die drehen Sie den Schalter im Uhrzeigersinn: Wärme wird durch Strahlung abgegeben. Ofentür geschlossen halten und den THERMOSTAT (Abb. 5.2) Thermostatknauf 15 Minuten auf 225°C Der Thermostat regelt ausschließlich die und dann auf 175°C stellen.
- Seite 84 BACKEN UND BRATEN BEISPIELE FÜR DIE BACK- UND BRATDAUER Vor dem Einsetzen des Kochguts den Ofen zunächst auf die gewünschte Es handelt sich nur um ungefähre Temperatur vorheizen. Temperatur- und Zeitangaben, weil diese W e n n d e r O f e n d i e g e w ü n s c h t e hinsichtlich der Qualität und der Menge Temperatur erreicht hat, das Kochgut der Speisen variieren.
- Seite 85 SPIESS (Abb. 5.3) GEBRAUCH DES SPIESSES (Abb.5.3) Damit können die Speisen am Spieß • Die Fettpfanne in die untere Stufe gegrillt werden. d e s O f e n s s c h i e b e n u n d d i e Spießhalterung positionieren.
-
Seite 86: Gebrauch Des Elektronischen Programmierers
GEBRAUCH DES ELEKTRONISCHEN PROGRAMMIERERS Die elektronische Programmiereinheit ist eine Vorrichtung, welche die folgenden Funktionen in sich vereint: • 24 Stunden-Uhr mit Leuchtanzeige. • Zeitschaltuhr (bis zu 23 Stunden und 59 Minuten). • Programm für Garautomatik im Backofen. • Programm für halbautomatische Garung im Ofen. Beschreibung der Tasten: Beschreibung der Leuchtsignale: AUTO - blinkend - Programmierer auf... - Seite 87 ELEKTRONISCHE UHR ELEKTRONISCHER TIMER (Abb. 6.2) Der Programmierer ist mit einer elektronischen Das Timer-Programm besteht aus einem Uhr mit leuchtenden Ziffern ausgestattet, die Signal das auf maximal 23 Stunden und 59 Stunde und Minuten anzeigt. Minuten eingestellt werden kann. Wenn das Gerät angeschlossen wird oder Wenn AUTO blinkt, Taste drücken.
- Seite 88 AUTOMATISCHES GAREN Temperatur und Garprogramm über den entsprechenden Schalter und BACKOFEN den Thermostatknopf einstellen (siehe Um Gerichte automatisch im Backofen zu entsprechende Kapitel). garen, sind folgende Schritte notwendig: Nun ist der Backofen programmiert; er wird Dauer der Garzeit einstellen automatisch zur richtigen Zeit einund nach Ende des Garvorgangs einstellen der eingestellten Zeit wieder ausschalten.
- Seite 89 HALBAUTOMATISCHES GAREN Nach beendetem Garvorgang schaltet das Gerät und das Symbol aus und AUTO Diese Funktion ermöglicht es das Gerät blinkt und das Signal ertönt; letzteres automatisch nach der gewünschten Garzeit kann durch drücken einer beliebigen Taste auszuschalten. Um das halbautomatische ausgeschaltet werden.
-
Seite 90: Wichtig - Ofen Funktioniert Nicht
WICHTIG – OFEN FUNKTIONIERT NICHT Wenn der Ofen nicht funktioniert, kann es sein, dass er versehentlich auf “AUTOMATIK” gestellt wurde oder dass die Stromzufuhr zum Gerät unterbrochen wurde. Wenn der Timer die Buchstaben “AUTO”, wie unten angegeben, anzeigt oder die Uhrzeit blinkt, kann es sein, dass sich der Ofen nicht oder erst verzögert einschaltet. -
Seite 91: Reinigung Und Wartung
REINIGUNG UND WARTUNG Jedoch ist besondere Vorsicht auf ALLGEMEINE RATSCHLÄGE der Rückseite oder unter dem Gerät • Reinigungs- oder Wartungs- geboten, da dieser Bereich nicht für eine arbeiten Gerät durch Berührung vorgesehen ist und scharfe ausschalten der Sicherung von Netz oder raue Kanten aufweisen kann, die zu trennen. -
Seite 92: Reinigung Des Backofens Und Der Zubehörteile
REINIGUNG DES BACKOFENS UND GASHAHNE DER ZUBEHÖRTEILE F a l l s B e t r i e b s s t ö r u n g e n a n d e n Gashähnen auftreten, rufen Sie bitte die Den Backofen nach jedem Gebrauch Kundendienststelle an. - Seite 93 Abb. 7.1 Abb. 7.2 Abb. 7.3 Abb. 7.5 Abb. 7.4...
-
Seite 94: Ein-Und Ausbau Der Seitenhalterungen
EIN-UND AUSBAU DER SEITENHALTERUNGEN • Hängen Sie die Seitenhalterungen in die Löcher der seitlichen Innenwände des Backofens ein (Abb. 7.6). • Führen Sie die Fettpfanne und den Grillrost zwischen die Schienen der Seitenhalterungen ein, wie in Abb. 7.7 dargestellt. Den Rost so montieren, dass die Sicherheitssperre, die unabsichtliches Herausziehen verhindert, ins Innere des Ofens zeigt. -
Seite 95: Ausziehbare Blechhalterungen (Abb. 7.8)
AUSZIEHBARE BLECHHALTERUNGEN (Abb. 7.8) Die ausziehbaren Blechhalterungen machen es sicherer und einfacher, die Ofenbleche einzusetzen und zu entfernen. Sie stoppen, wenn die Bleche bis zur maximal möglichen Position herausgezogen wurden. Wichtig! Wenn Sie die Blechhalterungen montieren, stellen Sie sicher, dass: •... - Seite 96 ABTEIL TELLERWÄRMER Das Abteil Tellerwärmer wird zugänglich wenn die Klappe (Abb. 7.14a) geöffnet wird. Keine leicht entzündlichen Materialien im Ofen oder im Schubfach aufbewahren (dünnes Papier, Baumwolle, Seide, Nylon oder Ähnliches). Abb. 7.14a AUSTAUSCH BACKOFENLEUCHTE WARNUNG: Prüfen Austauschen der Lampe, ob das Gerät ausgeschaltet ist, um die Möglichkeit eines Stromschlags zu vermeiden.
-
Seite 97: Ofentür Abmontieren
OFENTÜR ABMONTIEREN Die Ofentür kann leicht folgendermaßen abmontiert werden: • Die Tür ganz öffnen (Abb. 7.15a). • Den Hebel “A” des rechten und des linken Scharniers vollkommen öffnen (Abb. 7.15b). • Die Tür wie in der abbildung 7.15d gezeigt, fassen. Abb. -
Seite 98: Ofentüren - Die Reinigung Des Ofentürglases
OFENTÜREN - DIE REINIGUNG DES OFENTÜRGLASES Die Ofentür beinhaltet zwei Glassegmente. Um diese reinigen zu können, muss das innere Segment entfernt werden. ENTFERNEN DAS INNERE GLASSEGMENT • Die Tür ganz öffnen (Abb. 7.15a). • Den Hebel “A” des rechten und des linken Scharniers vollkommen öffnen (Abb. - Seite 99 Einbau- Anleitung WICHTIG • Das Gerät ist unter Beachtung der örtlichen Vorschriften und der Herstellerhinweise von einem GEPRÜFTEN INSTALLATIONSFACHMANN anzuschließen. • Vor jeder Wartungs- oder Reparaturarbeit ist der Netzstecker des Geräts abzuziehen. • Das Gerät muß in ein hitzebeständiges Gehäuse eingebaut werden. •...
- Seite 100 GEBRAUCH INSTALLATION Dieser Herd hat einen Überhitzungsschutz Klasse “2/1” und kann deshalb in Schränke eingebaut werden. Das Gerät muss einen Abstand von mindestens 200 mm zu allen Umgebungsflächen haben, die höher als die Kochmulde sind (Abb. 8.1). Die Schrankwände um den Herd müssen aus hitzebeständigem Material sein. Synthetische Beschichtungen und Klebstoffe müssen bis 90°...
-
Seite 101: Hintere Schutzabdeckung
HINTERE SCHUTZABDECKUNG Vor dem Aufstellen des Herds zunächst die hintere Schutzabdeckung “C” montieren (Abb. 8.2). Bitte Folgendes beachten: • Die Schutzabdeckung “C” ist an der Rückseite des Herds verpackt. • Vor dem Zusammenbau die Schutzfolie/das Klebeband entfernen. • Die Bolzen “A” (Abb. 8.2) abnehmen; dazu die Befestigungsschrauben abschrauben. •... -
Seite 102: Nivellieren Des Herds
KÜCHENHERD TRANSPORTIEREN HINWEIS Wenn der Küchenherd wieder aufrecht gestellt werden muss, sollten zwei Personen für diesen Vorgang dabei sein, um zu verhindern dass die Füße und die Ofenwände aus Stahl beschädigt werden (Abb. 8.4). HINWEIS Achtung: Den Küchenherd NICHT am Griff der Ofentür HEBEN, um ihn zu transportieren (Abb. -
Seite 103: Anti-Kipp-Halterung
ANTI-KIPP-HALTERUNG Achtung: Um unbeabsichtigtes Kippen zu vermeiden, muss diese Halterung an der Rückseite des Gerätes montiert und an der Wand befestigt werden. Montage der Anti-kipp-halterung: 1. Nachdem Sie sichergestellt haben, wo der Herd positioniert wird, markieren Sie an der Wand die Stellen, an denen die 2 Schrauben der Anti-Kipp-Halterung angebracht werden müssen. -
Seite 104: Ableitung Der Verbrennungsprodukte
Dieses Gerät wird ohne bereits angeschlossenen Abzug geliefert. Der Abzug für Verbrennungsprodukte muss installiert und gemäß den geltenden Vorschriften angeschlossen werden. Ebenso ist auf die entsprechende Raumlüftung zu achten. INSTALLATIONSORT Der Raum, in dem das Gasgerät installiert wird, muß über eine für die Gasverbrennung not- wendige Luftzufuhr verfügen (2 m /h x kW). -
Seite 105: Gasanschluss
GAZ-ABTEIL • Das Gerät ist für den Einsatz mit dem Die Wände der an den Herd auf dem Typenschild angegebenen angrenzenden Möbel müssen Gas konzipiert und ausgerichtet. unbedingt aus hitzebeständigem • Sicherstellen, dass der Raum, Material bestehen. in dem das Gerät installiert wird, entsprechend den einschlägigen Vorschriften gelüftet werden kann. - Seite 106 Normgerechte starre oder flexible Leitungen verwenden. Ggf. verwendete Druckverbindungen mit zwei Schraubenschlüsseln festziehen (Abb. 9.2a, 9.2b). Insbesondere sicherstellen: • dass die Schläuche nicht mit Teilen des Herds in Berührung kommen, die Temperaturen von über 70°C erreichen; • dass die Schläuche nicht länger als 75 cm sind und nicht über scharfe Kanten oder Ecken geführt werden;...
- Seite 107 ANSCHLÜSSE ZUR GASZUFUHR FÜR: • Anschluss an die Gaszufuhr. • Austausch der Brenner auf der Kochfläche. Kat: 2E+3+ • Regelung des Gasflusses zu den Die Gasanschlüsse werden links oder Brennern auf der Kochfläche. rechts (Abb. 9.1) auf der Rückseite des Gewährleisten Sie, dass der Herd für die Gerätes erstellt, so dass die Leitung Gasart vorgerüstet ist, mit der er gespeist...
- Seite 108 Die Befestigungen (Abb. 9.3) bestehen A u s g e n o m m e n d a v o n s i n d aus: f r e i s t e h e n d e H e r d e , d i e n i c h t eingebaut werden.
- Seite 109 5. Noch eine weitere halbe Umdrehung mit dem Schlüssel ausführen; 6. Den Absperrhahn öffnen und durch Auftragen eines Aufschäummittels prüfen, dass keine Leckstellen (Seifenblasen) vorhanden sind. Die Gaszufuhr bei neuen Geräten weist ein Parallelgewinde ISO 228-1 auf. Gehen Sie zur Montage entsprechend der nachstehend beschriebenen Arbeitsgänge 3, 4, 5 und 6 vor.
- Seite 110 Flexibler Metallschlauch R mit Zertifizierung AGB-BGV. Lose Mutter Flexible Metallschläuche AGB / BGV Abb. 9.5 Ein neuer flexibler Elastomerschlauch nach AGB-BGV in den beiden Montageversionen. AGB / BGV Elastomerschlauch Lose Mutter Lose Mutter AGB / BGV Elastomerschlauch Verbindungselement Lose Mutter Lose Mutter Abb.
-
Seite 111: Wartung Des Küchenherds
Wartung des Küchenherds DÜSEN DER BRENNER DER Hilfsbrenner, Mittel- KOCHMULDE AUSWECHSELN schneller Brenner und Schnellbrenner Beziehen Sie sich bitte auf die “Tabelle der Düsen”, in der der Durchmesser der verwendeten Düsen angegeben ist. Die Durchmesser der Düsen mit Angabe in 1/100 mm sind auf dem Gehäuse jedes Injektors angegeben. - Seite 112 MINIMUM DER BRENNERFLAMME DER KOCHMULDE EINSTELLEN Eine richtig eingestellte Flamme muss ungefähr 4 mm lang sein, wenn der Bedienknopf auf Minimum gedreht ist; außerdem darf das schnelle Umschalten von Maximum auf Minimum niemals das Auslöschen der Flamme verursachen. Die Flamme wird folgendermaßen eingestellt: Abb.
-
Seite 113: Be Tabelle Der Gasdüsen
TABELLE DER GASDÜSEN - Cat: 2E+3+ G20/G25 G30/G31 28-30/37 mbar 20/25 mbar Reduzierte Ø Duse Ø Duse Ø injector Nennleistung Leistung BRENNER [kW] [1/100 mm] [1/100 mm] [1/100 mm] [kW] Hilfsbrenner (A) 1,00 0,30 Normalbrenner (SR) 1,75 0,45 Schnellbrenner (R) 3,00 0,75 Innerer... -
Seite 114: Elektrische Teile
ELEKTRISCHE TEILE • Wenn das Gerät installiert ist, muß Wichtig: Der Einbau und Anschluß der Schalter oder die Steckdose stets muß genau nach den Anweisungen erreichbar sein. d e s H e r s t e l l e r s e r f o l g e n . E i n fehlerhafter Anschluß... -
Seite 115: Anschluß Der Netzzuleitung
ANSCHLUß DER NETZZULEITUNG WARNUNG: Bei einer Beschädigung des Stromkabels muss dieses durch einen zugelassenen Kundendienstmitarbeiter ersetzt werden, um Gefahren zu vermeiden. Um die Anschlußleitung anzuschließen, ist wie folgt vorzugehen: • Die beiden Schrauben entfernen, mit denen die Abschirmung “A” hinter dem Herd befestigt ist. - Seite 232 Abberdaan 114 | 1046 AA Amsterdam | The Netherlands | www.boretti.com...
