BRANCHEMENT DU CABLE D'ALIMENTATION
ATTENTION: Si le câble d'alimentation est endommagé, il doit être remplacé par le
Service Après-Vente afin d'éviter tout danger.
Pour le branchement du câble d'alimentation à la cuisinière, procéder de la façon suivante:
•

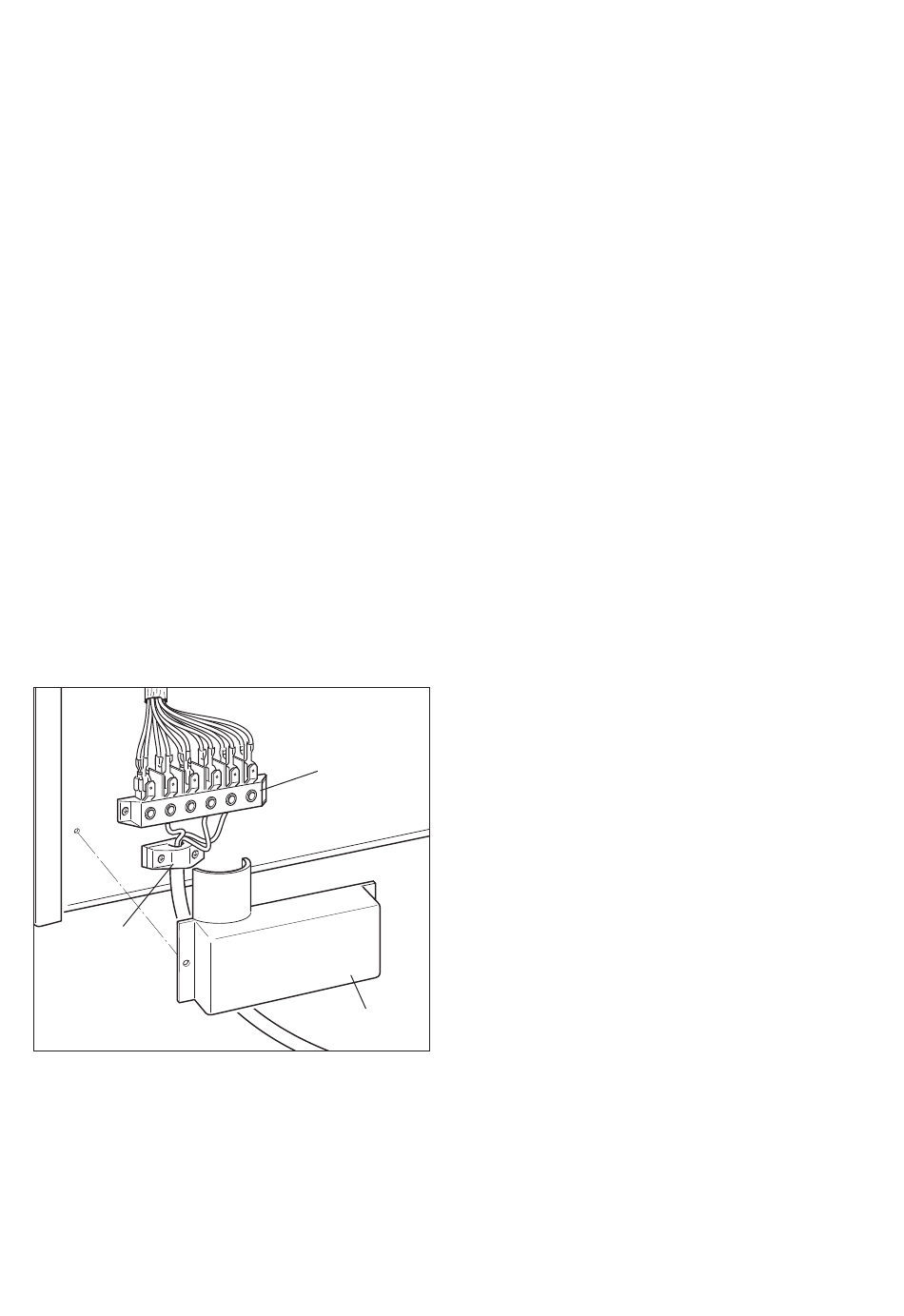

Dévissez les vis de fixation de la protection "A" située derrière la cuisinière (fig. 2.1).
•
Placez le câble d'alimentation à travers du collier de serrage "D" (fig. 2.1).
•
Placer les cavaliers U sur la borne "B" (fig. 2.1) suivant les schémas de les figures
2.2, 2.3.
•
Placez le câble d'alimentation à travers du collier de serrage "D" (fig. 2.1).
•
Le câble d'alimentation doit présenter une dimension adaptée aux caractéristiques
électriques de l'appareil. Consultez la section "Section des câbles d'alimentation".
•
Reliez les fils à la borne serre-fils "B" comme illustré dans les schémas de les figures
2.2, 2.3.
•
Tendre le câble d'alimentation et le fixer avec le serre-fil "D".
•
Remonter la protection "A".
N.B. Il faut laisser environ 3 cm de plus au conducteur de terre par rapport aux
autres.
D
Fig. 2.1
SECTION
D'ALIMENTATION
"Type H05RR-F"
B
230 V ac
400 V 3N ac
400 V 2N ac
(**) Raccordement par boîte de connexion
–
–
A
DU
3 x 6 mm
5 x 2,5 mm
4 x 6 mm
murale
Facteur de contemporanéité appliqué
Un facteur de simultanéité peut
s'appliquer à la charge totale de
l'appareil seulement par du personnel
qualifié.
CABLE
2
(**)
2
(**)
2
(**)
131
