9.3.2 Membrankopf und Ventile demontieren
Voraussetzung
● Schlauch der Verschaltung demontiert
Benötigtes Werkzeug
● Innensechskantschlüssel, SW 4
9

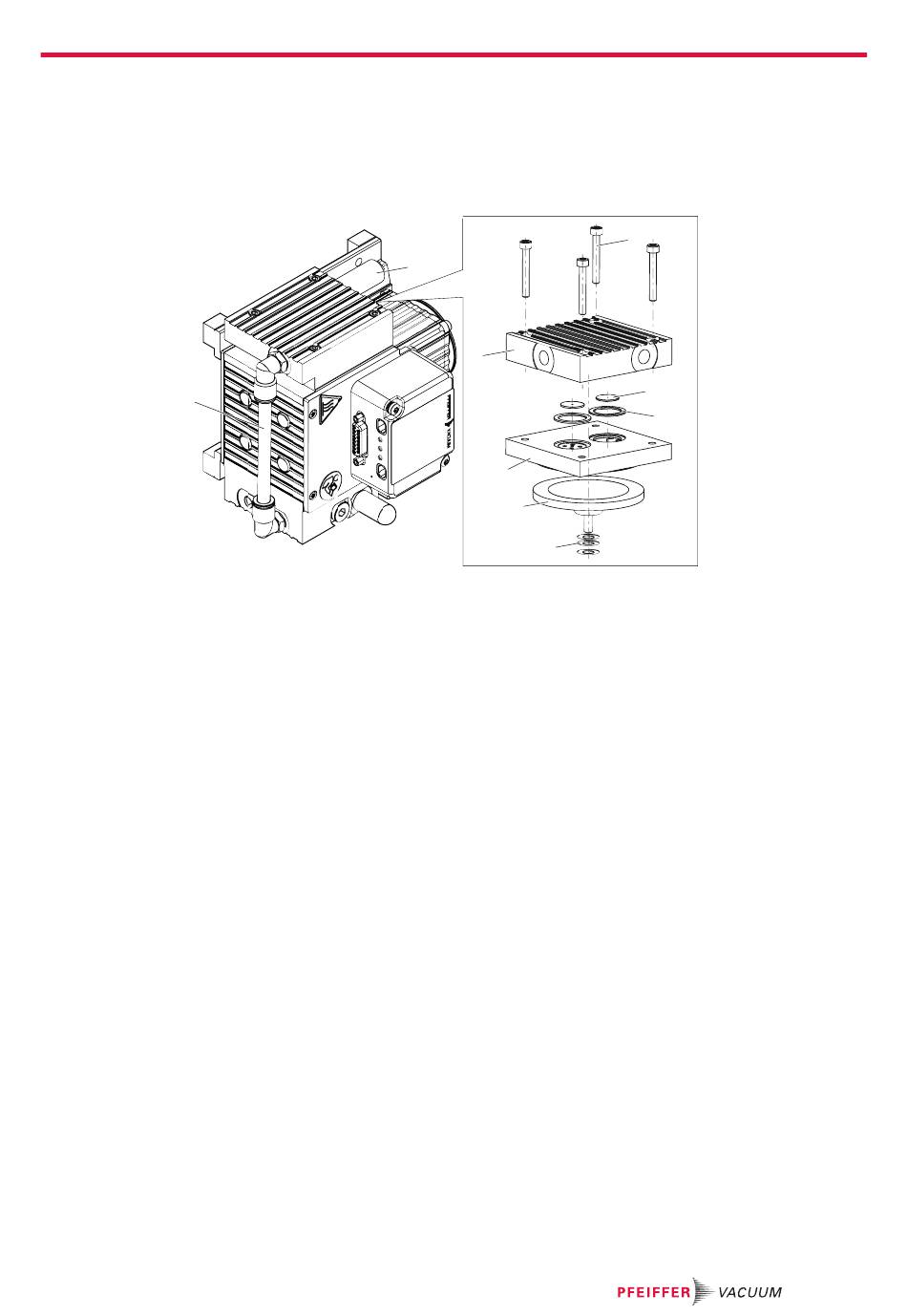

Abb. 12:
1 Schalldämpfer
2 Zylinderschrauben
3 Membrankopfdeckel
4 Ventilplatte
5 Dichtring (nur am Membrankopf A)
Vorgehen
1. Stellen Sie die Membranpumpe auf den gegenüberliegenden Membrankopf.
2. Schrauben Sie die Schrauben aus dem Membrankopfdeckel heraus.
3. Nehmen Sie den Membrankopfdeckel ab.
4. Nehmen Sie die Zwischenplatte ab.
5. Lösen Sie die Ventile und den Dichtring von der Zwischenplatte.
6. Heben Sie die Membran am Rand leicht an.
7. Schrauben Sie die Membran von Hand aus dem Pleuel heraus.
9.3.3 Membranen und Ventile reinigen und austauschen
Voraussetzung
● Membran und Ventile demontiert
Benötigte Ersatzteile
● Revisionssatz
Benötigtes Verbrauchsmaterial
● sauberes, trockenes Tuch
● Isopropanol
Vorgehen
1. Reinigen Sie Membranen und Ventile mit einem sauberen, trockenen Tuch.
2. Reinigen Sie Ventilsitze, Zwischenplatte und Kopfdeckel mit Isopropanol.
Membrankopf und Ventile
– Achten Sie auf den Dichtring auf der Ansaugseite.
– Die Membran hat ein Rechtsgewinde.
– Achten Sie auf die Distanzscheiben.
– Verwenden Sie für Membranen und Ventile kein Isopropanol oder andere Reinigungsmittel.
1
3
6
7
8
6
Zwischenplatte
7
Membran
8
Distanzscheiben
9
Schlauch der Verschaltung
2
4
5
