Wartung
7.3 Membranen und Ventile wechseln
Sachschäden durch fehlerhafte Montage
Verändertes Totvolumen durch falsche Montage der original Distanzscheiben verschlechtert das
Endvakuum oder führt zum Lagerschaden.
► Bewahren Sie bei der Demontage die vorhandenen Distanzscheiben je Einbauort getrennt auf.
► Bauen Sie die gleiche Anzahl der original Distanzscheiben je Membrankopf ein.
7.3.1 Pumpenkopf und Ventile demontieren
Voraussetzungen
● Handgriff demontiert
● Membranpumpe abgestützt
Benötigte Werkzeuge
● Gabelschlüssel, SW 15
● Gabelschlüssel, SW 16
● Innensechskantschlüssel, SW 4

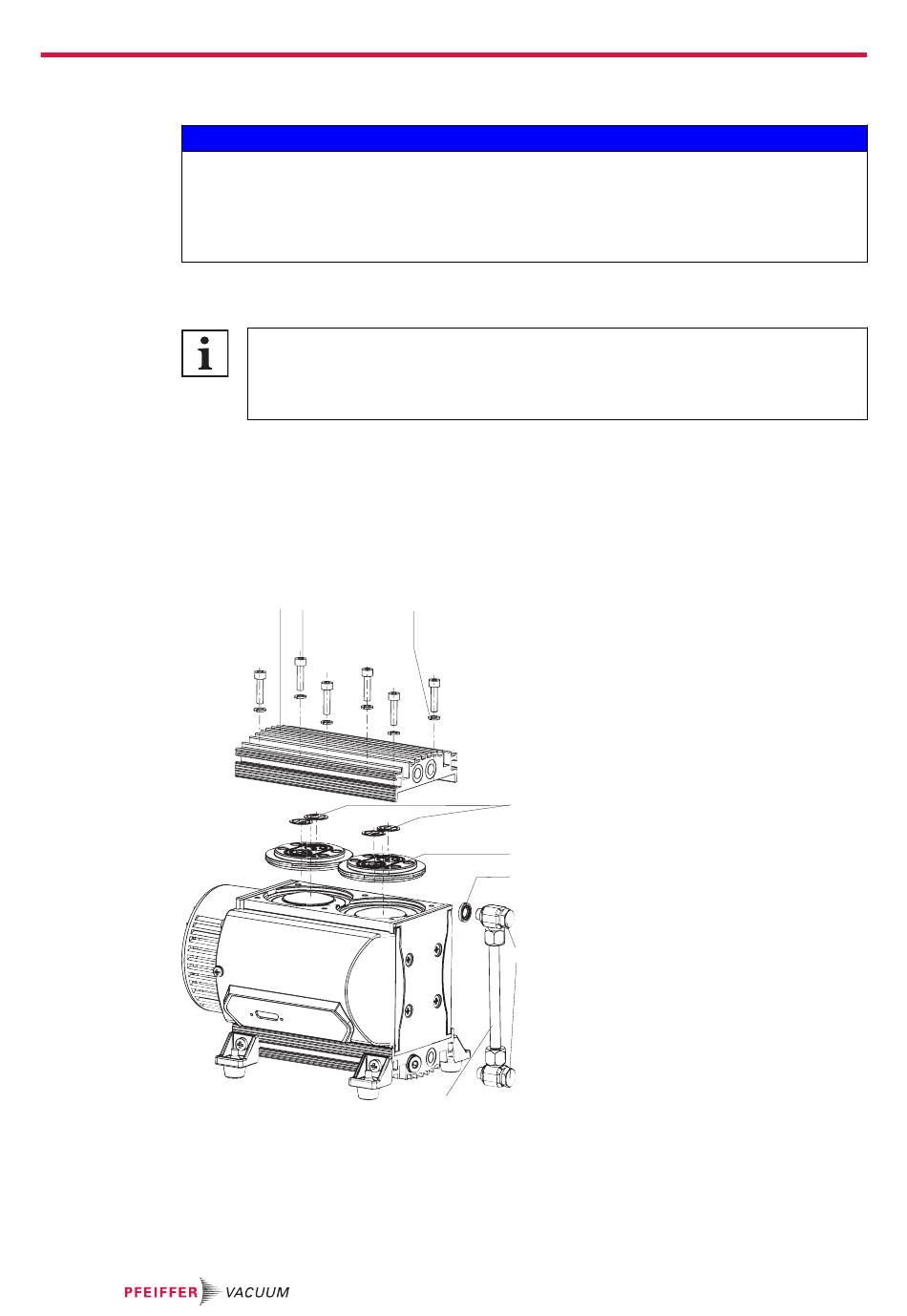

Abb. 6:
1 Gehäusedeckel 1
2 Zylinderschraube (6×)
3 Sicherungsscheibe (6×)
4 Ventil (4×)
28/46
Vertauschen von Komponenten vermeiden
Demontieren und montieren Sie immer nur den Pumpenkopf einer Pumpenseite, um ein
Vertauschen von Komponenten zu vermeiden.
Die Arbeitsschritte sind für beide Pumpenköpfe identisch.
1 2 3
Pumpenkopf und Ventile
5
6
7
8
HINWEIS
4
5
6
7
8
Kopfdeckel (2×)
Dichtring (2×)
Hohlschraube (2×)
Schlauchverbindung
