Wartung
9.3 Membranen und Ventile wechseln
Sachschäden durch fehlerhafte Montage
Verändertes Totvolumen durch falsche Montage der original Distanzscheiben verschlechtert das
Endvakuum oder führt zum Lagerschaden.
► Bewahren Sie bei der Demontage die vorhandenen Distanzscheiben je Einbauort getrennt auf.
► Bauen Sie die gleiche Anzahl der original Distanzscheiben je Membrankopf ein.
9.3.1 Membrankopf und Ventile demontieren
Benötigte Werkzeuge
● Gabelschlüssel, SW 14
● Innensechskantschlüssel, SW 4

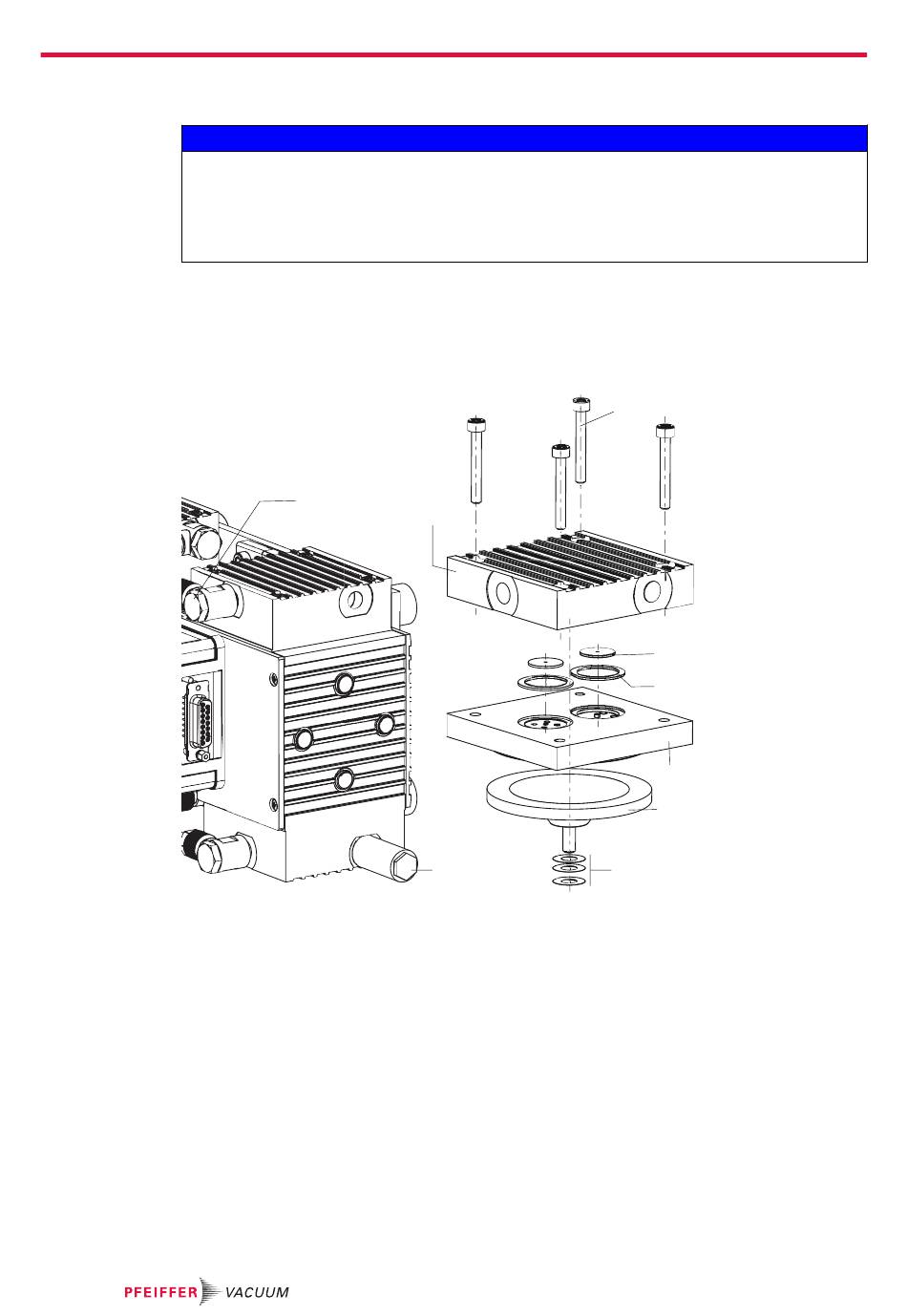

Abb. 10:
A – D Membrankopfdeckel
1
2
3
4
Vorgehen
1. Demontieren Sie die Hohlschrauben und die Schlauchverbindung.
2. Drehen Sie die Membranpumpe, dass der zu demontierende Membrankopf nach oben zeigt.
3. Schrauben Sie die Schrauben aus dem Membrankopfdeckel heraus.
4. Nehmen Sie den Membrankopfdeckel ab.
5. Nehmen Sie die Zwischenplatte ab.
6. Lösen Sie die Ventile und den Dichtring von der Zwischenplatte.
40/56
1
Membrankopf und Ventile
Hohlschraube
Zylinderschrauben
Ventilplatte
Dichtring (nur am Membrankopf A)
– Achten Sie auf den Dichtring auf der Ansaugseite.
HINWEIS
A – D
8
5
Zwischenplatte
6
Membran
7
Distanzscheiben
8
Schalldämpfer
2
3
4
5
6
7
