5.5
Elektrischer Anschluss
6
Inbetriebnahme
Einbau- und Betriebsanleitung • Wilo-Trennsystem Basic • Ed.01/2023-03
2.
Schrauben vom Halterahmen entfernen (Fig. 5).
3.
Nachspeisebehälter abnehmen.
4.
Schrauben (Fig. 6 und 7) der Nachspeisebehälterabdeckung entfernen.
5.
Nachspeisebehälterabdeckung abnehmen.
6.
Schrauben am Schwimmerventilhalter entfernen (Fig. 7).
7.
Schwimmerventil mit Halter herausnehmen und an der gegenüberliegenden Seite
(Fig.3, Pos. 4b) des Nachspeisebehälters anbringen.
8.
System in umgekehrter Reihenfolge wieder montieren.
GEFAHR
Lebensgefahr durch elektrischen Strom!
Unsachgemäßer elektrischer Anschluss kann zum Stromschlag führen.
• Elektrische Arbeiten durch eine Elektrofachkraft ausführen lassen.
• Unfallverhütungsvorschriften einhalten.
• Lokale Vorschriften einhalten.

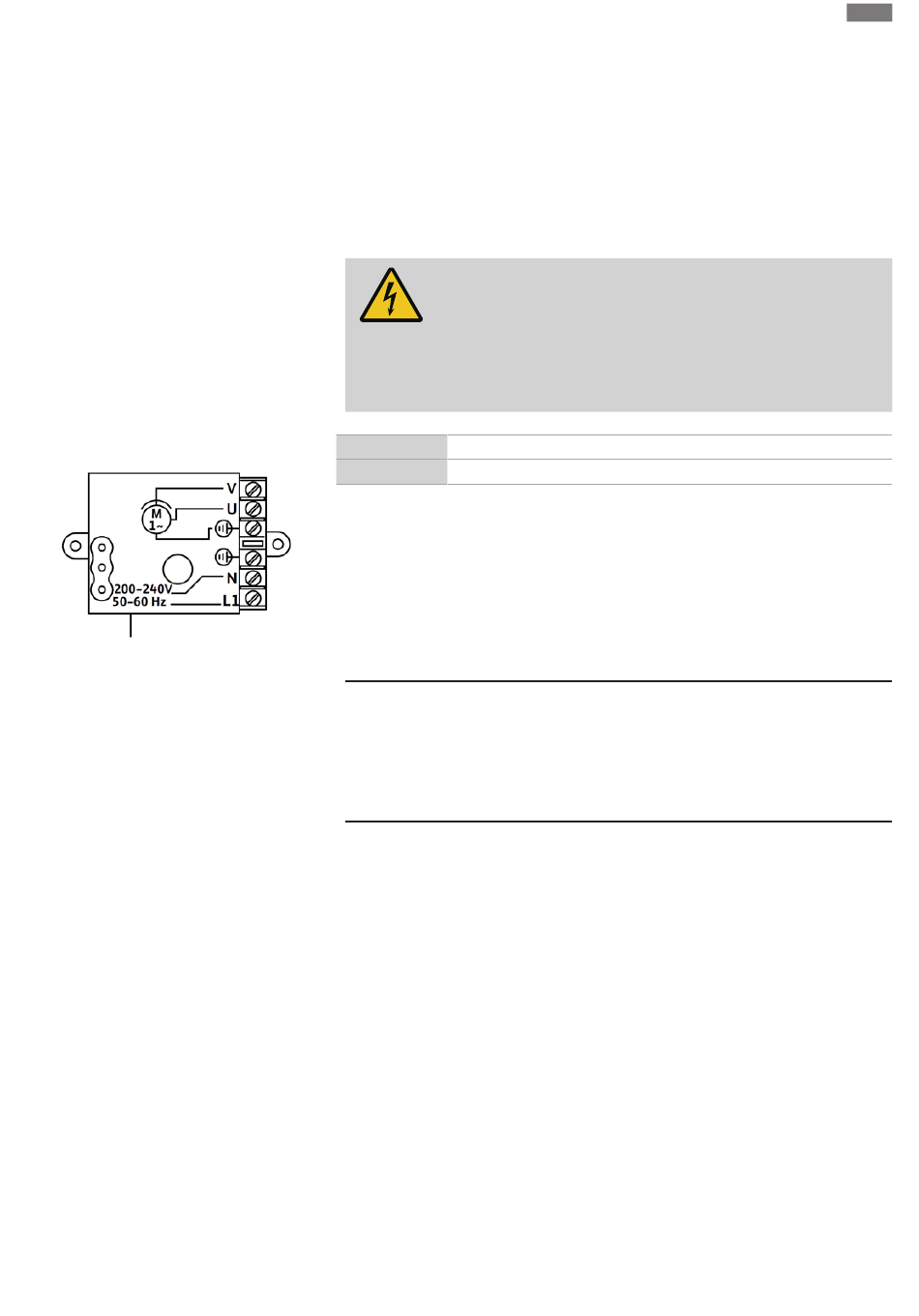

A
Anschluss Stromversorgung Motor
B
Anschluss Stromversorgung
A
•
Fehlerstrom-Schutzschalter (RCD) mit einem Differenzstrom von 30 mA in der Stromver-
sorgung des Systems installieren.
•
Eine bauseitige Absicherung von 10A muss vorhanden sein.
•
Steckdose für die Stromversorgung des Systems muss jederzeit zugänglich sein.
B
•
Die Anlage ist anschlussfertig.
•
Stromart und Versorgungsspannung des Netzanschlusses am Typenschild beachten.
•
Beschädigte Kabel nur durch eine Elektrofachkraft austauschen lassen.
VORSICHT
Sachbeschädigung durch Trockenlauf.
Bei einem Trockenlauf der Pumpe werden die Gleitringdichtungen be-
schädigt.
• Pumpe vor Inbetriebnahme mit Wasser befüllen und entlüften.
Pumpe befüllen
1.
Verschluss abschrauben und entnehmen.
2.
Pumpe über einen Trichter mit klarem Wasser füllen (Fig. 10).
3.
Verschluss wieder montieren.
Inbetriebnahme
1.
Montage und Dichtigkeit aller Anschlüsse prüfen.
2.
Um Nachspeisebehälter zu füllen, Leitungswasserzulauf öffnen.
3.
Prüfen, ob der Ein-/Ausschalter der Pumpe auf EIN (Fig.11 - A) gestellt ist.
4.
Prüfen, ob der Stecker für die Stromversorgung des Motors (Fig.11 - C) korrekt ange-
schlossen ist.
5.
Netzstecker mit Stromversorgung verbinden.
⇒
Die Leuchtanzeige „Betriebsbereit" (Power on) leuchtet auf.
6.
Um Pumpe zu starten, Reset-Taste gedrückt halten.
⇒
Pumpe und druckseitige Verrohrung werden mit Wasser befüllt.
7.
Um die Anlage zu entlüften, alle Entnahmestellen oder Abläufe der Anlage nacheinan-
der öffnen.
de
19
