2.2

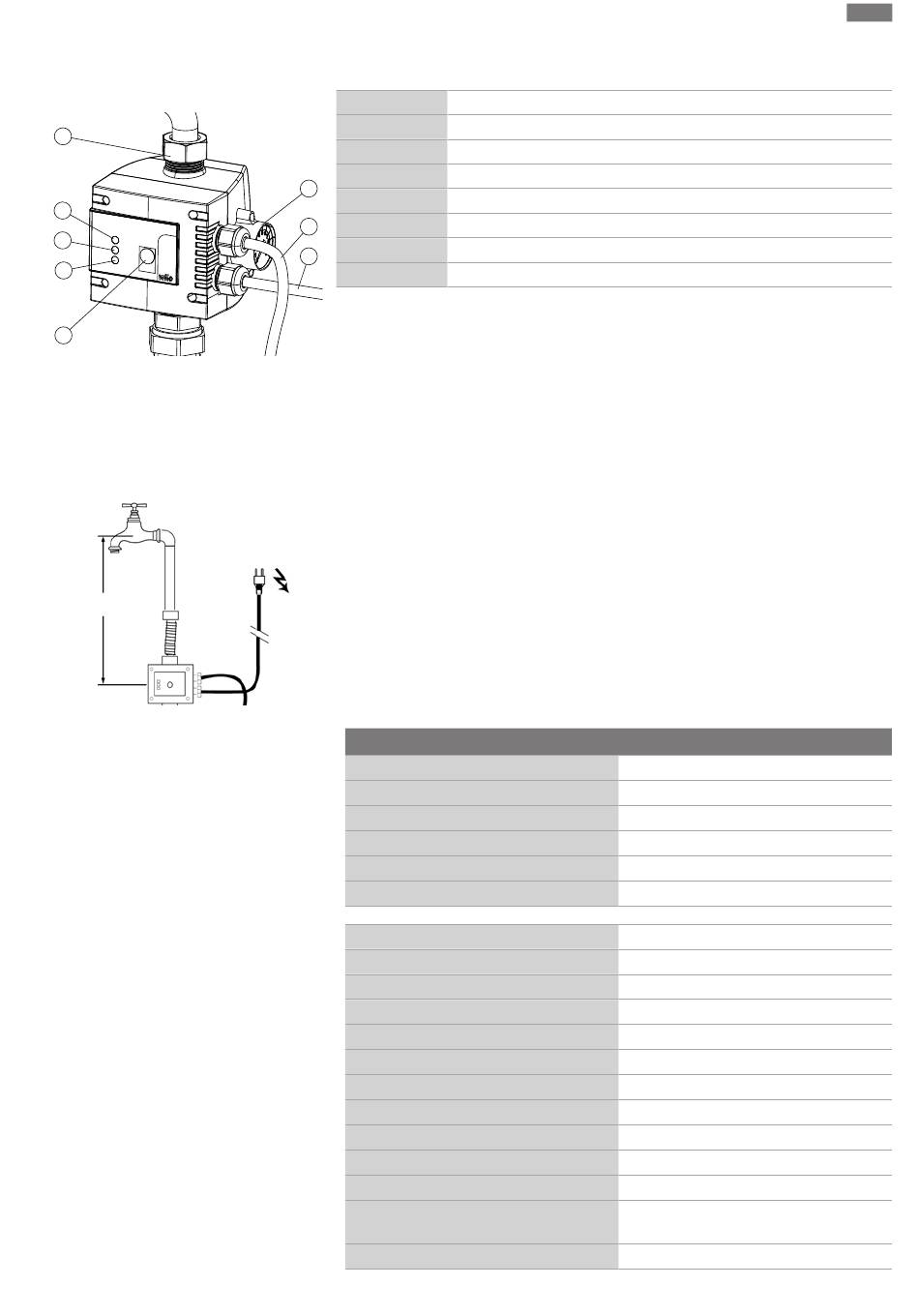

Beschreibung Schaltgerät
21
22
23
24
25
max. 10 m
2.3
Typenschlüssel
2.4
Technische Daten
Einbau- und Betriebsanleitung • Wilo-Trennsystem Basic • Ed.01/2023-03
Das Schaltgerät startet die Pumpe oder schaltet sie ab, je nach Wasserversorgungsdruck
und Volumenstrom.
21
22
23
24
28
25
27
26
27
26
28
•
Die Anzeigeleuchte „Betriebsbereit" (Pos.22) zeigt an, dass eine Verbindung zum Strom-
netz hergestellt ist.
•
Das Schaltgerät startet die Pumpe automatisch oder schaltet sie ab in Abhängigkeit der
Druck- und Durchflussbedingungen der Anlage. Wenn eine Entnahmestelle geöffnet wird
und der Druck in dem System unter 1,5 bar absinkt, wird die Pumpe eingeschaltet. Die An-
zeigeleuchte „Pumpe in Betrieb" (Pos.24) leuchtet. Die Pumpe läuft, wenn ein minimaler
Durchfluss (> 95 l/h) vorhanden ist und bis ein Mindestdruck im System wieder aufgebaut
ist. Wenn die Entnahmestelle geschlossen wird, wird die Pumpe nach ca.10 Sekunden au-
tomatisch ausgeschaltet.
•
Das Schaltgerät besitzt einen Trockenlaufschutz und schützt die Pumpe bei Wasserman-
gel. Wenn kein Durchfluss erkannt wird und der Druck nicht ansteigt, wird die Pumpe nach
30 Sekunden ausgeschaltet. Die rote Anzeigeleuchte (Pos.23) leuchtet auf. Um die Pumpe
neu zu starten, Reset-Taste (Pos.25) drücken.
1x 220-240 V
•
Wenn der Durchfluss unter 95 l/h beträgt, wird die Pumpe ausgeschaltet. Bei Unterschrei-
ten des Einschaltdrucks von 1,5 bar wird die Pumpe neu gestartet. Bei Störungen durch
Trockenlauf werden Startversuche über einen Zeitraum von 24 Stunden durchgeführt.
•
Um die Pumpe manuell zu betreiben, Taste (Pos.25) drücken und gedrückt halten.
•
Der werkseitig eingestellte Einschaltdruck gewährleistet einen ordnungsgemäßen Betrieb
bis zu einer Höhe von 10 Meter (höchste Entnahmestelle) oberhalb des Schaltgeräts.
Beispiel: Wilo-TRSB 1-25 EM
Wilo
TRSB
1
2
5
EM
Netzspannung
Netzfrequenz
Stromzuführungsleitung
Leistungsaufnahme
Nennstrom
Schutzart
Max. Förderstrom
Max. Förderhöhe
Max. Betriebsdruck
Druck an der Trinkwassereinspeisung
Einschaltdruck Pumpe
Min. Durchflussschwellenwert zur Erken-
nung eines Verbrauchs
Umgebungstemperatur
Druckanschluss (G1")
Leuchtanzeige „Betriebsbereit" (Power on)
Leuchtanzeige „Störung" (FAILURE)
Leuchtanzeige „Pumpe in Betrieb" (Pump operating)
Zurücksetzen – Taste (RESET)
Anschlusskabel Netzanschluss
Anschlusskabel Pumpenmotor
Manometer
Markenbezeichnung
Trennsystem Basic
Produktstufe (1: Einstieg)
Nennvolumenstrom Q in m³/h
Anzahl der Laufräder
Einphasig
1~ 230 V
50 Hz
1,5 m
Siehe Typenschild
Siehe Typenschild
IPX4
Siehe Typenschild
Siehe Typenschild
8 bar
1,2...6,0 bar
1,5 bar
95 l/h
+5 °C...+40 °C
