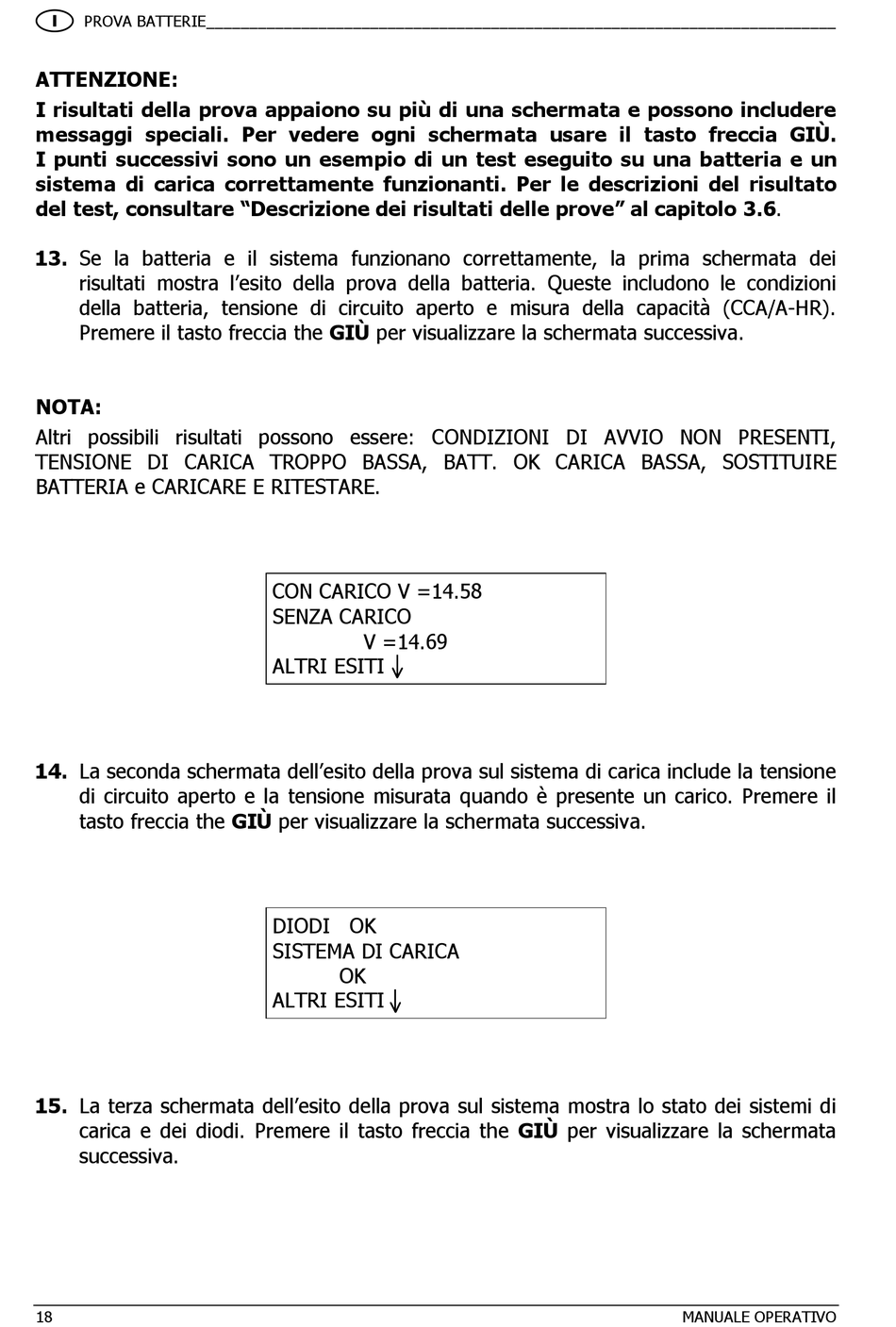

PROVA BATTERIE_________________________________________________________________________
ATTENZIONE:
I risultati della prova appaiono su più di una schermata e possono includere
messaggi speciali. Per vedere ogni schermata usare il tasto freccia GIÙ.
I punti successivi sono un esempio di un test eseguito su una batteria e un
sistema di carica correttamente funzionanti. Per le descrizioni del risultato
del test, consultare "Descrizione dei risultati delle prove" al capitolo 3.6.
13. Se la batteria e il sistema funzionano correttamente, la prima schermata dei
risultati mostra l'esito della prova della batteria. Queste includono le condizioni
della batteria, tensione di circuito aperto e misura della capacità (CCA/A-HR).
Premere il tasto freccia the GIÙ per visualizzare la schermata successiva.
NOTA:
Altri possibili risultati possono essere: CONDIZIONI DI AVVIO NON PRESENTI,
TENSIONE DI CARICA TROPPO BASSA, BATT. OK CARICA BASSA, SOSTITUIRE
BATTERIA e CARICARE E RITESTARE.
14. La seconda schermata dell'esito della prova sul sistema di carica include la tensione
di circuito aperto e la tensione misurata quando è presente un carico. Premere il
tasto freccia the GIÙ per visualizzare la schermata successiva.
15. La terza schermata dell'esito della prova sul sistema mostra lo stato dei sistemi di
carica e dei diodi. Premere il tasto freccia the GIÙ per visualizzare la schermata
successiva.
18
CON CARICO V =14.58
SENZA CARICO
V =14.69
ALTRI ESITI
DIODI OK
SISTEMA DI CARICA
OK
ALTRI ESITI
