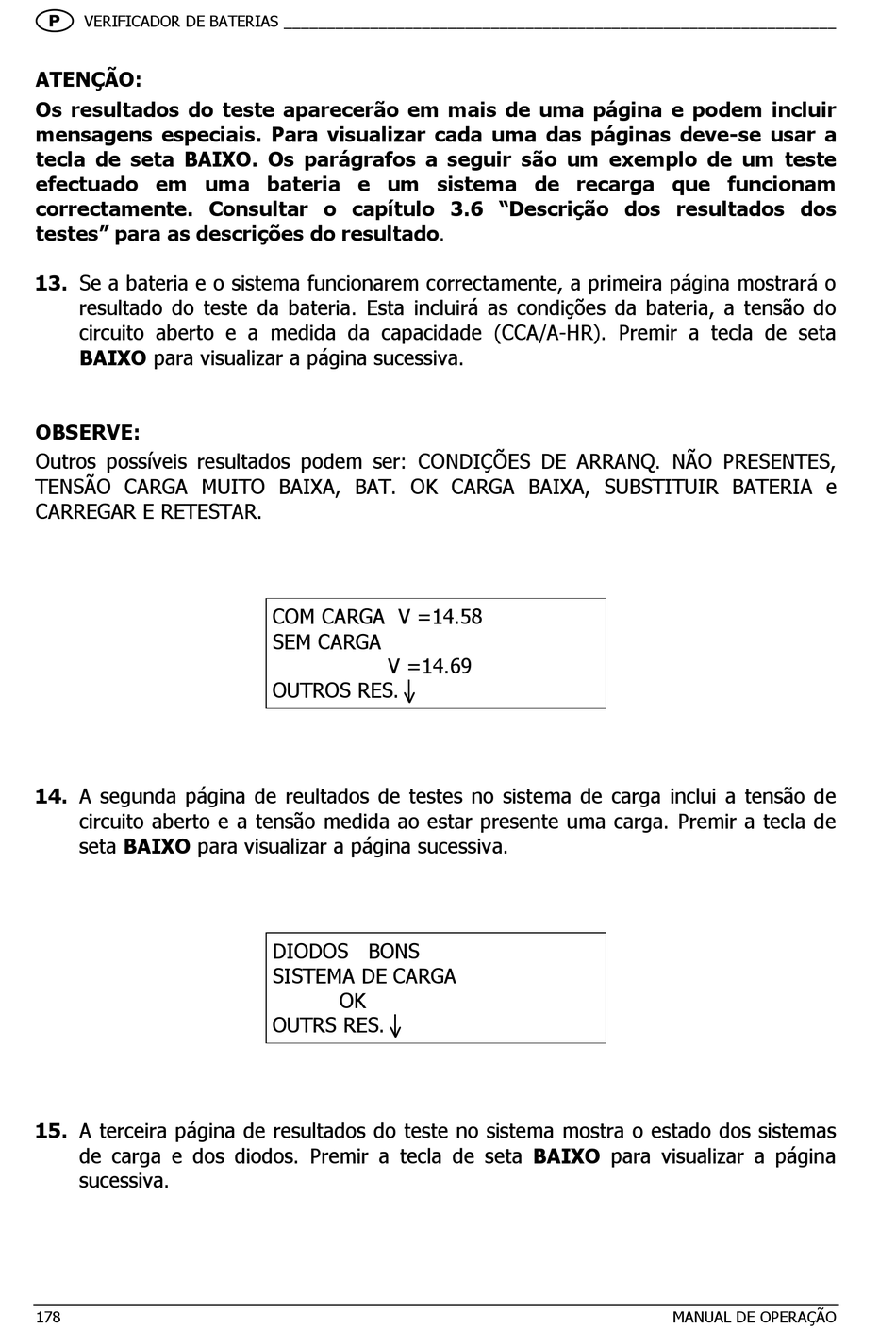

Tecnotest 3167 Bedienungsanleitung Seite 182


VERIFICADOR DE BATERIAS ________________________________________________________________
ATENÇÃO:
Os resultados do teste aparecerão em mais de uma página e podem incluir
mensagens especiais. Para visualizar cada uma das páginas deve-se usar a
tecla de seta BAIXO. Os parágrafos a seguir são um exemplo de um teste
efectuado em uma bateria e um sistema de recarga que funcionam
correctamente. Consultar o capítulo 3.6 "Descrição dos resultados dos
testes" para as descrições do resultado.
13. Se a bateria e o sistema funcionarem correctamente, a primeira página mostrará o
resultado do teste da bateria. Esta incluirá as condições da bateria, a tensão do
circuito aberto e a medida da capacidade (CCA/A-HR). Premir a tecla de seta
BAIXO para visualizar a página sucessiva.
OBSERVE:
Outros possíveis resultados podem ser: CONDIÇÕES DE ARRANQ. NÃO PRESENTES,
TENSÃO CARGA MUITO BAIXA, BAT. OK CARGA BAIXA, SUBSTITUIR BATERIA e
CARREGAR E RETESTAR.
14. A segunda página de reultados de testes no sistema de carga inclui a tensão de
circuito aberto e a tensão medida ao estar presente uma carga. Premir a tecla de
seta BAIXO para visualizar a página sucessiva.
15. A terceira página de resultados do teste no sistema mostra o estado dos sistemas
de carga e dos diodos. Premir a tecla de seta BAIXO para visualizar a página
sucessiva.
178
COM CARGA V =14.58
SEM CARGA
V =14.69
OUTROS RES.
DIODOS BONS
SISTEMA DE CARGA
OK
OUTRS RES.
MANUAL DE OPERAÇÃO
