1732/1734
Bedienungshandbuch

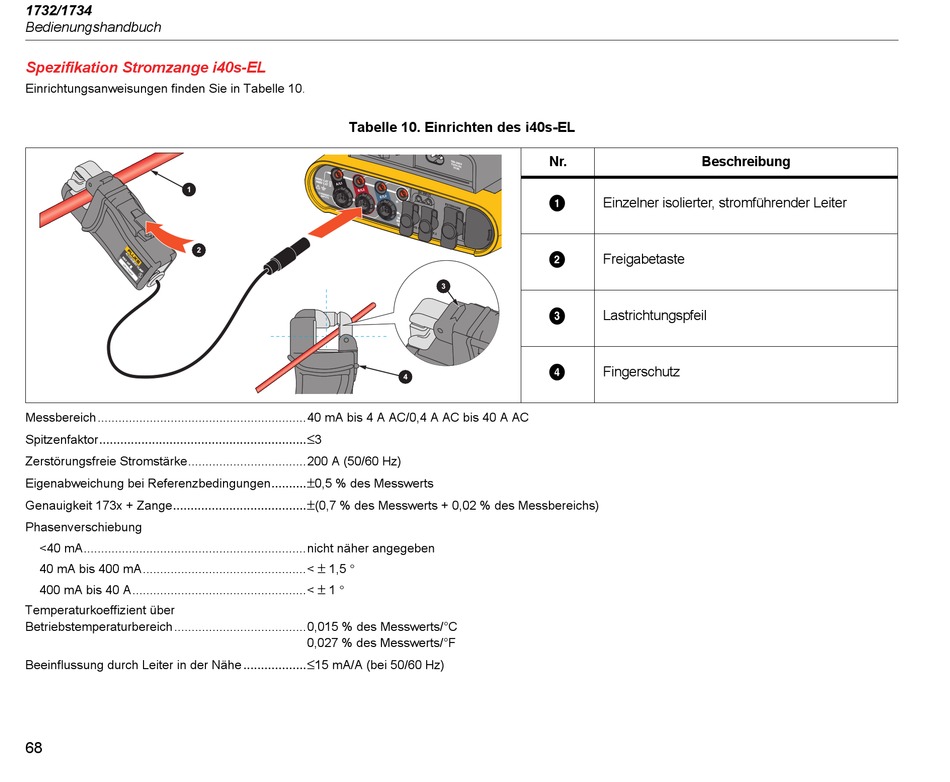

Spezifikation Stromzange i40s-EL
Einrichtungsanweisungen finden Sie in Tabelle 10.
Messbereich ............................................................40 mA bis 4 A AC/0,4 A AC bis 40 A AC
...........................................................≤
Spitzenfaktor
Zerstörungsfreie Stromstärke..................................200 A (50/60 Hz)
Eigenabweichung bei Referenzbedingungen
......................................±
Genauigkeit 173x + Zange
Phasenverschiebung
<40 mA................................................................nicht näher angegeben
40 mA bis 400 mA...............................................<
400 mA bis 40 A..................................................<
Temperaturkoeffizient über
Betriebstemperaturbereich ......................................0,015 % des Messwerts/°C
Beeinflussung durch Leiter in der Nähe
68
Tabelle 10. Einrichten des i40s-EL
3
..........±
0,5 % des Messwerts
(0,7 % des Messwerts + 0,02 % des Messbereichs)
±
1,5 °
±
1 °
0,027 % des Messwerts/°F
..................≤
15 mA/A (bei 50/60 Hz)
Nr.
Beschreibung
Einzelner isolierter, stromführender Leiter
Freigabetaste
Lastrichtungspfeil
Fingerschutz
