Fluke 1732 Bedienungshandbuch Seite 72

1732/1734
Bedienungshandbuch
Phasenverschiebung...............................................<

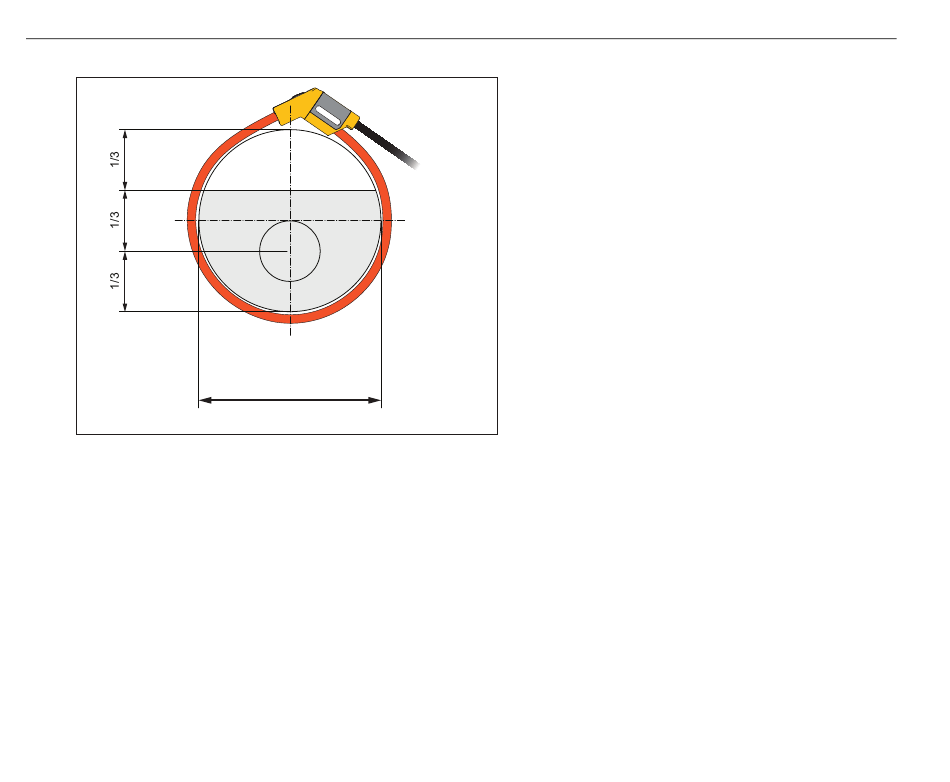

Abbildung 9. iFlex Messfühlerfenster
Bandbreite ...............................................................10 Hz bis 23,5 kHz
Frequenzminderung ................................................I x f
Arbeitsspannung .....................................................1000 V CAT III, 600 V CAT IV
[1] Referenzbedingungen:
• Umgebung: 23 °C ±5 °C, keine externen elektrischen/magnetischen Felder, RH 65 %
• Primärleiter in Mittelposition
Länge Transducer
iFlex 1500-12 ......................................................305 mm (12 Zoll)
iFlex 3000-24 ......................................................610 mm (24 Zoll)
iFlex 6000-36 ......................................................915 mm (36 Zoll)
Durchmesser Transducer-Kabel .............................7,5 mm (0,3 Zoll)
66
± 0,5 °
C
B
A
iFlex1500-12: 88mm
iFlex3000-24: 185mm
iFlex6000-36: 282mm
≤ 385 kA Hz
