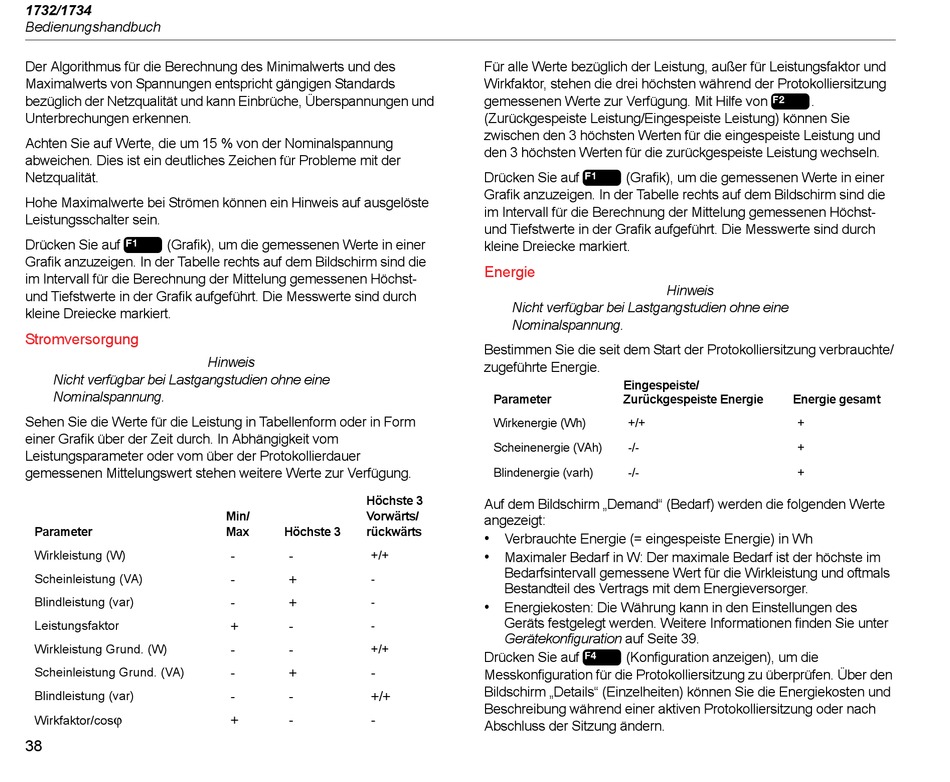

Der Algorithmus für die Berechnung des Minimalwerts und des
Maximalwerts von Spannungen entspricht gängigen Standards
bezüglich der Netzqualität und kann Einbrüche, Überspannungen und
Unterbrechungen erkennen.
Achten Sie auf Werte, die um 15 % von der Nominalspannung
abweichen. Dies ist ein deutliches Zeichen für Probleme mit der
Netzqualität.
Hohe Maximalwerte bei Strömen können ein Hinweis auf ausgelöste
Leistungsschalter sein.
Drücken Sie auf
(Grafik), um die gemessenen Werte in einer
Grafik anzuzeigen. In der Tabelle rechts auf dem Bildschirm sind die
im Intervall für die Berechnung der Mittelung gemessenen Höchst-
und Tiefstwerte in der Grafik aufgeführt. Die Messwerte sind durch
kleine Dreiecke markiert.
Stromversorgung
Nicht verfügbar bei Lastgangstudien ohne eine
Nominalspannung.
Sehen Sie die Werte für die Leistung in Tabellenform oder in Form
einer Grafik über der Zeit durch. In Abhängigkeit vom
Leistungsparameter oder vom über der Protokollierdauer
gemessenen Mittelungswert stehen weitere Werte zur Verfügung.
Parameter
Wirkleistung (W)
Scheinleistung (VA)
Blindleistung (var)
Leistungsfaktor
Wirkleistung Grund. (W)
Scheinleistung Grund. (VA)
Blindleistung (var)
ϕ
Wirkfaktor/cos
38
Hinweis
Höchste 3
Min/
Vorwärts/
Max
Höchste 3
rückwärts
-
-
+/+
-
+
-
-
+
-
+
-
-
-
-
+/+
-
+
-
-
-
+/+
+
-
-
Für alle Werte bezüglich der Leistung, außer für Leistungsfaktor und
Wirkfaktor, stehen die drei höchsten während der Protokolliersitzung
gemessenen Werte zur Verfügung. Mit Hilfe von
(Zurückgespeiste Leistung/Eingespeiste Leistung) können Sie
zwischen den 3 höchsten Werten für die eingespeiste Leistung und
den 3 höchsten Werten für die zurückgespeiste Leistung wechseln.
Drücken Sie auf
(Grafik), um die gemessenen Werte in einer
Grafik anzuzeigen. In der Tabelle rechts auf dem Bildschirm sind die
im Intervall für die Berechnung der Mittelung gemessenen Höchst-
und Tiefstwerte in der Grafik aufgeführt. Die Messwerte sind durch
kleine Dreiecke markiert.
Energie
Nicht verfügbar bei Lastgangstudien ohne eine
Nominalspannung.
Bestimmen Sie die seit dem Start der Protokolliersitzung verbrauchte/
zugeführte Energie.
Eingespeiste/
Parameter
Zurückgespeiste Energie
Wirkenergie (Wh)
+/+
Scheinenergie (VAh)
-/-
Blindenergie (varh)
-/-
Auf dem Bildschirm „Demand" (Bedarf) werden die folgenden Werte
angezeigt:
•
Verbrauchte Energie (= eingespeiste Energie) in Wh
•
Maximaler Bedarf in W: Der maximale Bedarf ist der höchste im
Bedarfsintervall gemessene Wert für die Wirkleistung und oftmals
Bestandteil des Vertrags mit dem Energieversorger.
•
Energiekosten: Die Währung kann in den Einstellungen des
Geräts festgelegt werden. Weitere Informationen finden Sie unter
Gerätekonfiguration auf Seite 39.
Drücken Sie auf
(Konfiguration anzeigen), um die
Messkonfiguration für die Protokolliersitzung zu überprüfen. Über den
Bildschirm „Details" (Einzelheiten) können Sie die Energiekosten und
Beschreibung während einer aktiven Protokolliersitzung oder nach
Abschluss der Sitzung ändern.
.
Hinweis
Energie gesamt
+
+
+
