Beschaltung der RS 485 Schnittstelle

1
2
3
4
5
6
7

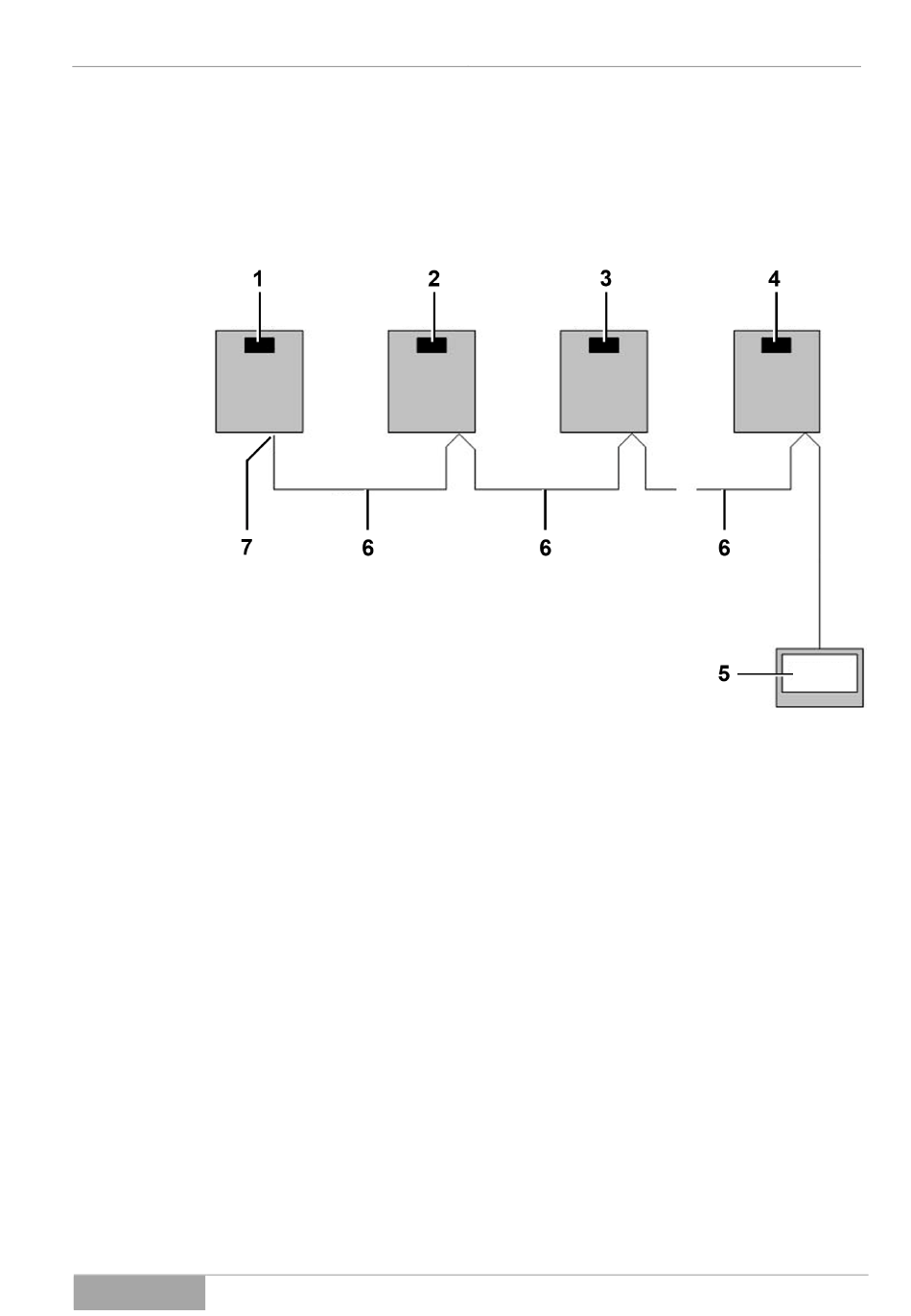

Abb. 8-3-3 – 1 Solar-Log
Serie ES
DC Mehrere Photovoltaik-Wechselrichter mit Solar-Log
Solarinverter Adresse 1
Solarinverter Adresse 2
Solarinverter Adresse 3
Solarinverter Adresse 4
TM
Solar-Log
RS485
Jumper Abschlusswiderstand auf "ON"
TM
Kommunikationsschnittstellen
