Gerätebeschreibung; Anzeige- Und Bedienelemente An Der Front - Effekta 12 V Handbuch

Wechselrichter WRS
5 Gerätebeschreibung
In diesem Kapitel werden Sie mit den entsprechenden Geräteelementen
konfrontiert, erhalten die Instruktionen zur Bedienung sowie alle Angaben zu
den Geräteanschlüssen.

5.1 Anzeige- und Bedienelemente an der Front

a) WRS-0xx-1500/2000
Auf der Gerätefront sind alle, für den Normalbetrieb notwendigen Bedien- und
Anzeigeelemente positioniert.

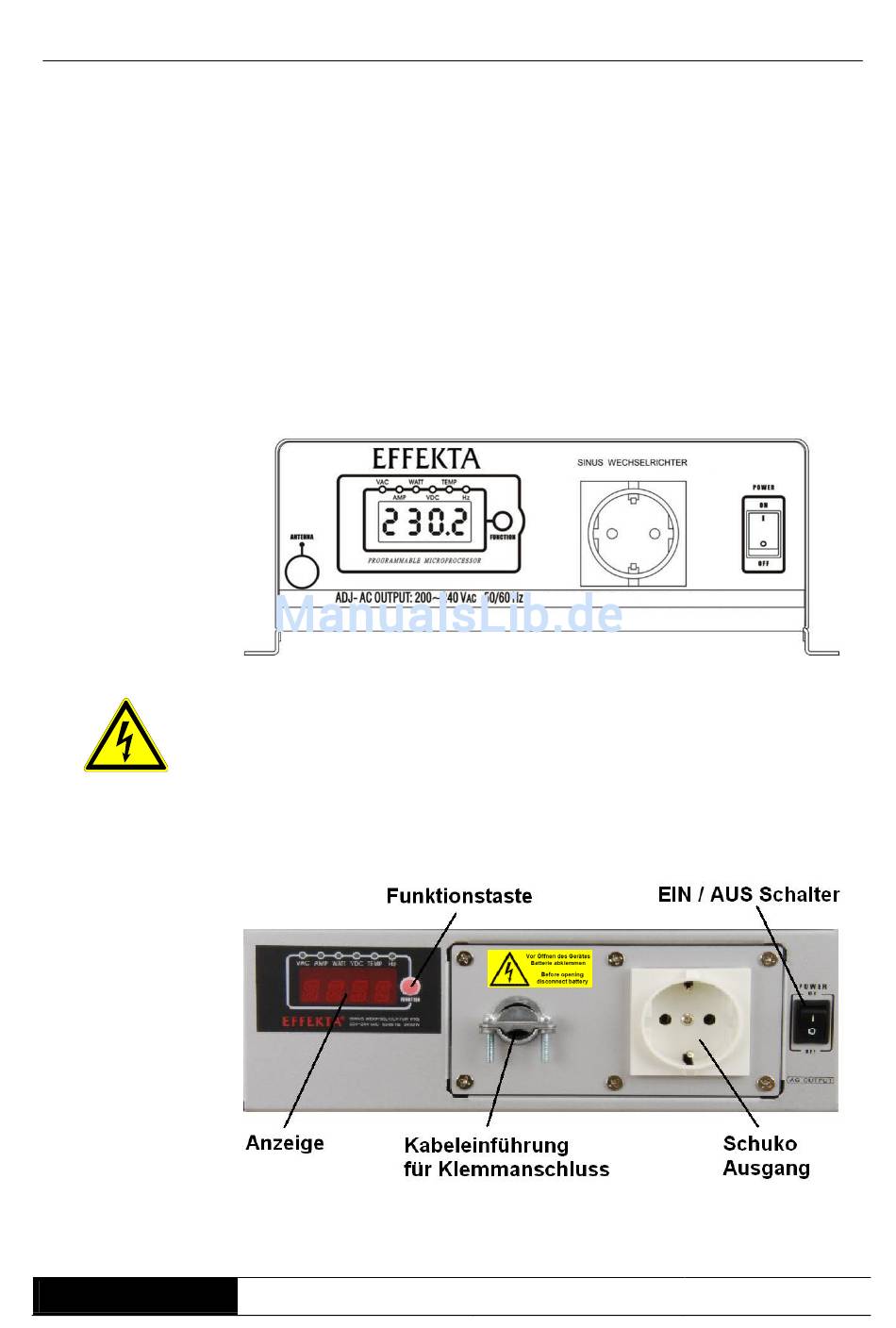

Abb. 1:
Frontansicht WRS
1500/2000
b) WRS-0xx-3000
Abb. 1:
Frontansicht
WRS 3000
Serie WRS
Gefahr !
An dem Ausgangsstecker sind gefährlich hohe Spannungen.
Handbuch
Seite 12 von 40
