Photovoltaik-Wechselrichter Serie ES
1
2
3
4
5
6

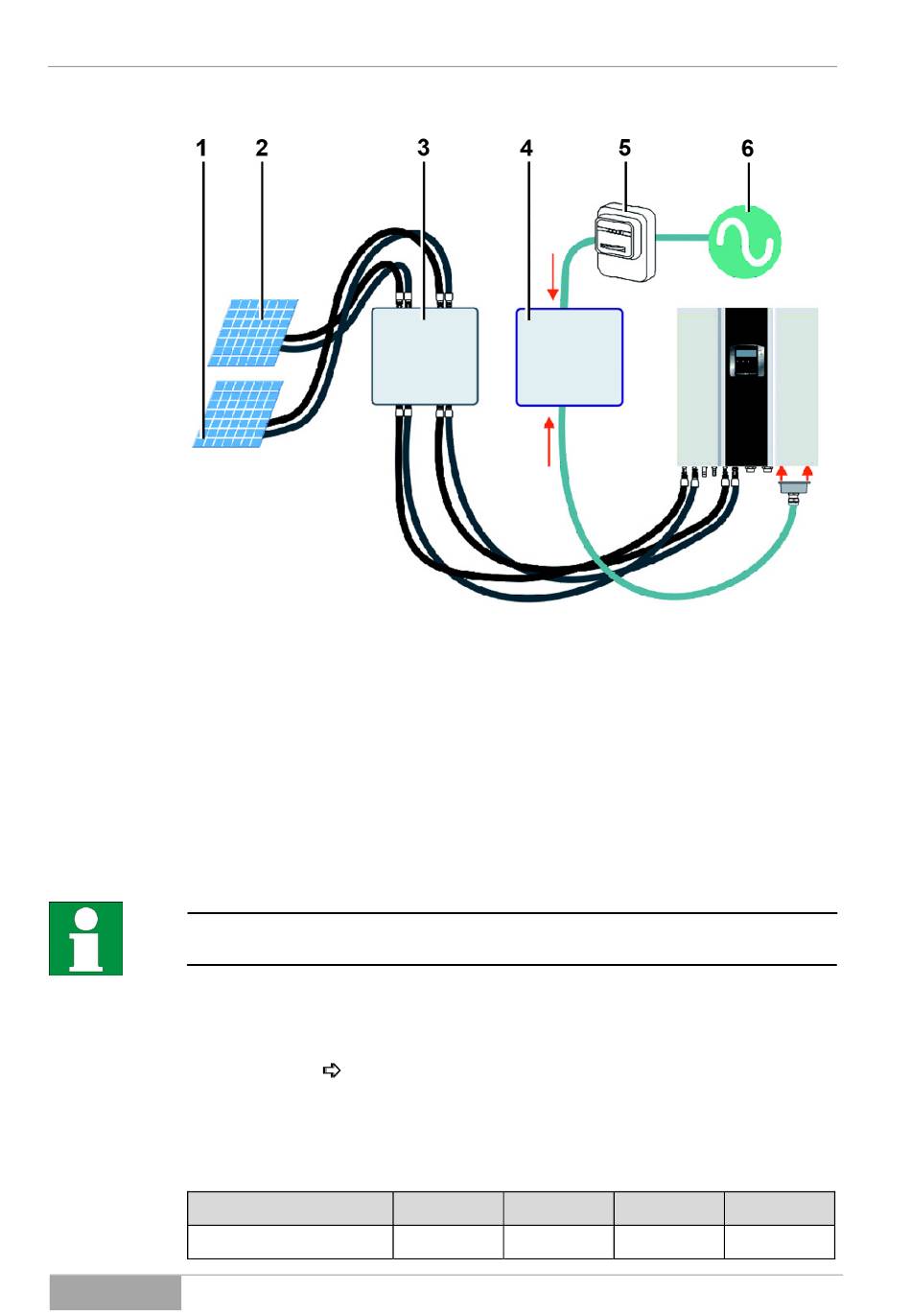

Abb. 5-1 - 1 Übersicht der Verdrahtung
Um das Wechselstromkabel anzuschließen, gehen Sie wie folgt vor:
•
Versorgungsspannung und Frequenz sind länderspezifisch.
Um den Photovoltaik-Wechselrichter vom Netz und den PV-Modulen zu tren-
nen muss bauseitig für jeden Kreis ein Trennschalter installiert werden.
Der Wechselstrom-Trennschalter darf die Erde nicht trennen.
Um den Photovoltaik-Wechselrichter wechselstromseitig zu trennen sind
Sicherungsautomaten bauseitig zu stellen.
l
Sicherungsautomat
Serie ES
Strang B
Strang A
DC Anschlussdose ausgeschaltet
AC Anschlussdose ausgeschaltet
Bidirektionales Messgerät
Öffentliches Versorgungsnetz
Messen Sie Spannung und Frequenz des Versorgungsnetzes.
11.4 Lieferumfang / (optionales) Zubehör
ES2200 ES3300
B10 B16
Elektroinstallation
ES4200 ES5000
B20 B25
