Photovoltaik-Wechselrichter Serie ES
8.3.5 Relaiskontakt Steckkarte (DCE-B Karte)

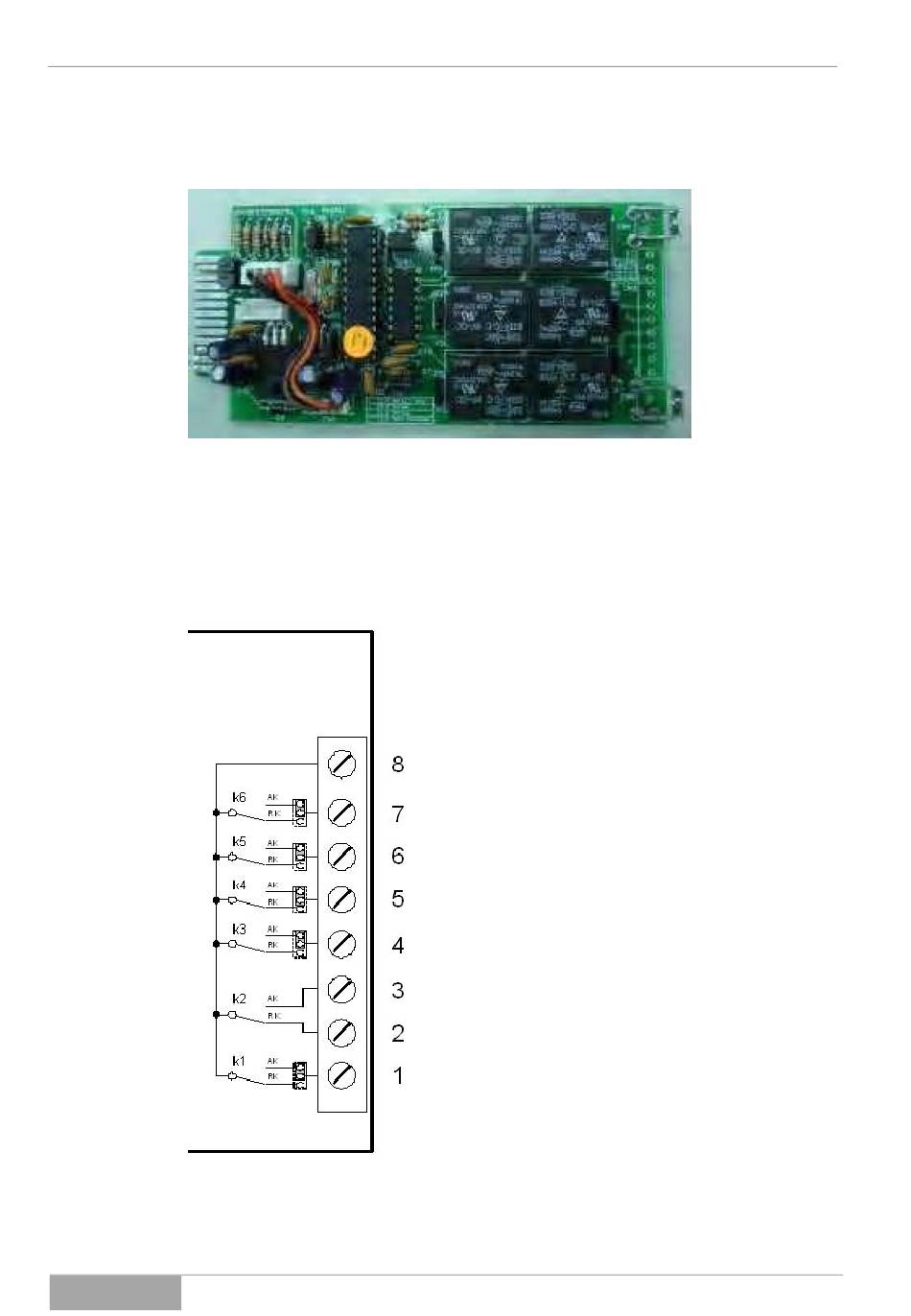

Abb. 8-3-5 – 1 Relaiskontakt Steckkarte (DCE-B Karte)
Die Pin-Belegung des 10-Pin Terminals
Abb. 8-3-5 – 2 Pin-Belegung des 10-Pin Terminals
Serie ES
Kommunikationsschnittstellen
1 Pin 1:
eine DC-Eingangsspannung innerhalb
und eine DC-Eingangsspannung unter-
halb des Bereichs
2 Pin 2:
mindestens ein DC-Eingang über min.
Grenze
3 Pin 3:
alle DC Eingangsspannungen unterhalb
min. Grenze
4 Pin 4:
Frequenz vom AC-Ausgang (Netz)
außerhalb der Toleranz
5 Pin 5:
Inselbetrieb abgeschaltet
6 Pin 6:
Ausgangsstrom des Photovoltaik-
Wechselrichters über der Toleranz
7 Pin 7:
Die Kühlkörpertemperatur des Photo-
voltaik-Wechselrichters ist zu hoch
8 Pin 8:
Common
