Photovoltaik-Wechselrichter Serie ES
3.2.2 Display und Anschlüsse ES4200 / ES5000
1
2
3
4
5
6

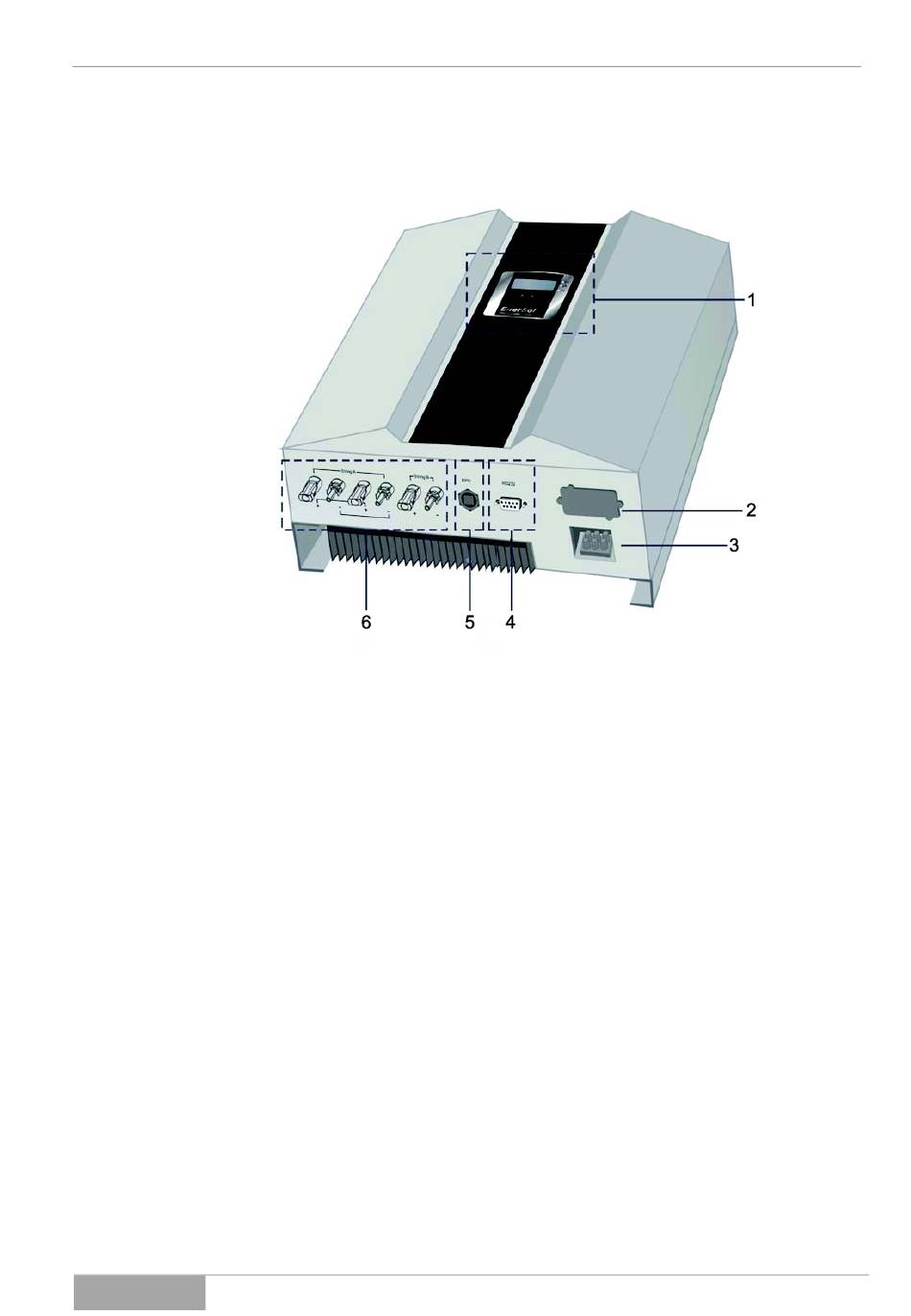

Abb. 3-2 - 2
Serie ES
Bedienfeld mit LCD Display & LED Anzeigen
Bedienung und Anzeige des Betriebszustands des Photovoltaik-
Wechselrichters
Schnittstellen zur Datenübertragung (Option)
USB, RS 485, potentialfreier Kontakt, TCP/IP
Ausgangsklemme Wechselstrom
Ausgang Wechselstrom für die Versorgungsverbindung
Schnittstelle zur Datenübertragung (Standard)
RS 232
Schnittstelle für Notabschaltung
EPO
Einspeisung PV-Modul
Stecker und Fassungen für den Anschluss der Solarmodule:
ES4200: 3 Anschlüsse (2 MPPT)
ES5000: 3 Anschlüsse (2 MPPT)
Display und Anschlüsse ES4200 / ES5000
Gerätebeschreibung
