Photovoltaik-Wechselrichter Serie ES
1
2

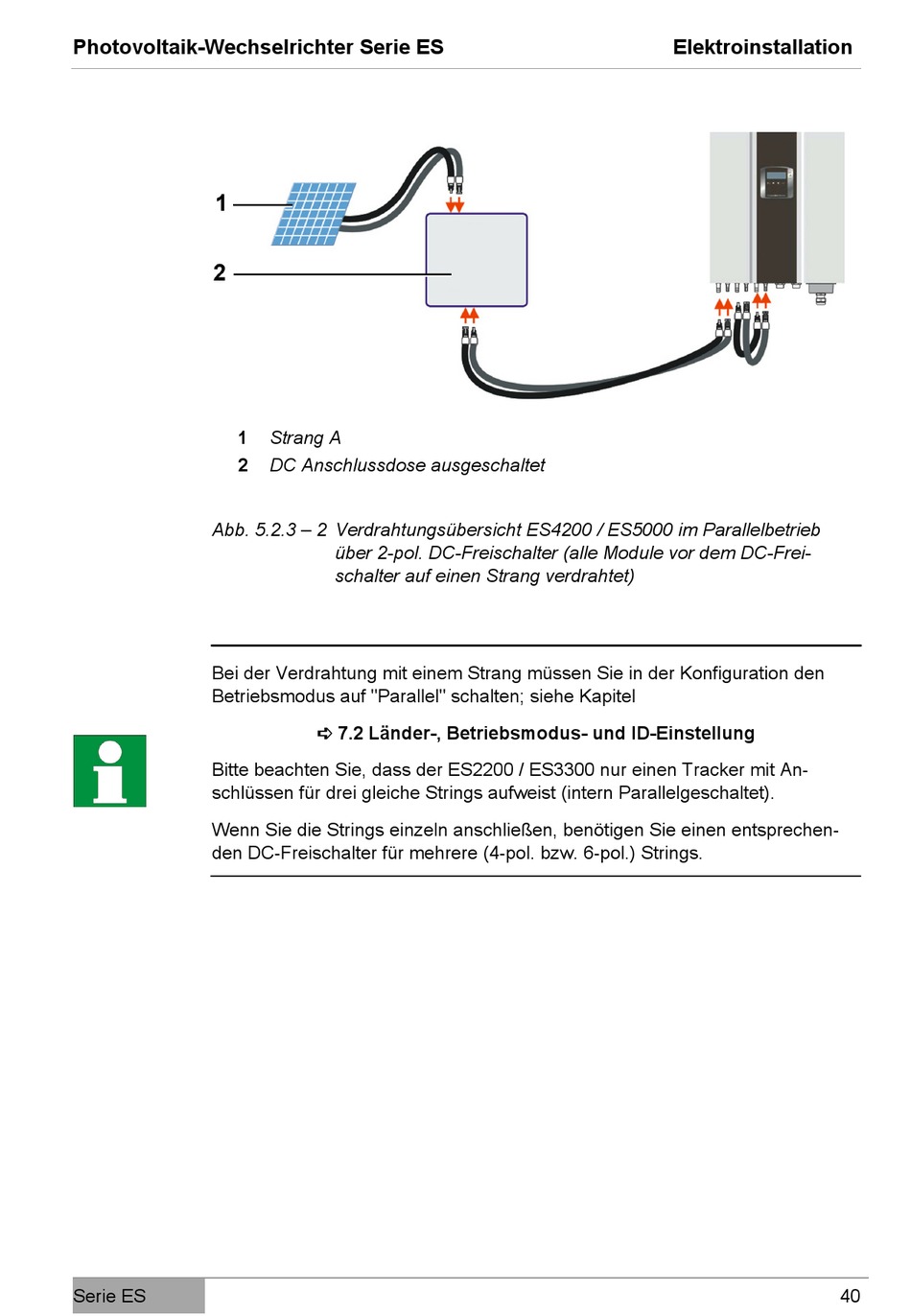

Abb. 5.2.3 – 2 Verdrahtungsübersicht ES4200 / ES5000 im Parallelbetrieb
Bei der Verdrahtung mit einem Strang müssen Sie in der Konfiguration den
Betriebsmodus auf "Parallel" schalten; siehe Kapitel
Bitte beachten Sie, dass der ES2200 / ES3300 nur einen Tracker mit An-
schlüssen für drei gleiche Strings aufweist (intern Parallelgeschaltet).
Wenn Sie die Strings einzeln anschließen, benötigen Sie einen entsprechen-
den DC-Freischalter für mehrere (4-pol. bzw. 6-pol.) Strings.
Serie ES
Strang A
DC Anschlussdose ausgeschaltet
über 2-pol. DC-Freischalter (alle Module vor dem DC-Frei-
schalter auf einen Strang verdrahtet)
ê 7.2 Länder-, Betriebsmodus- und ID-Einstellung
Elektroinstallation
40
