Photovoltaik-Wechselrichter Serie ES

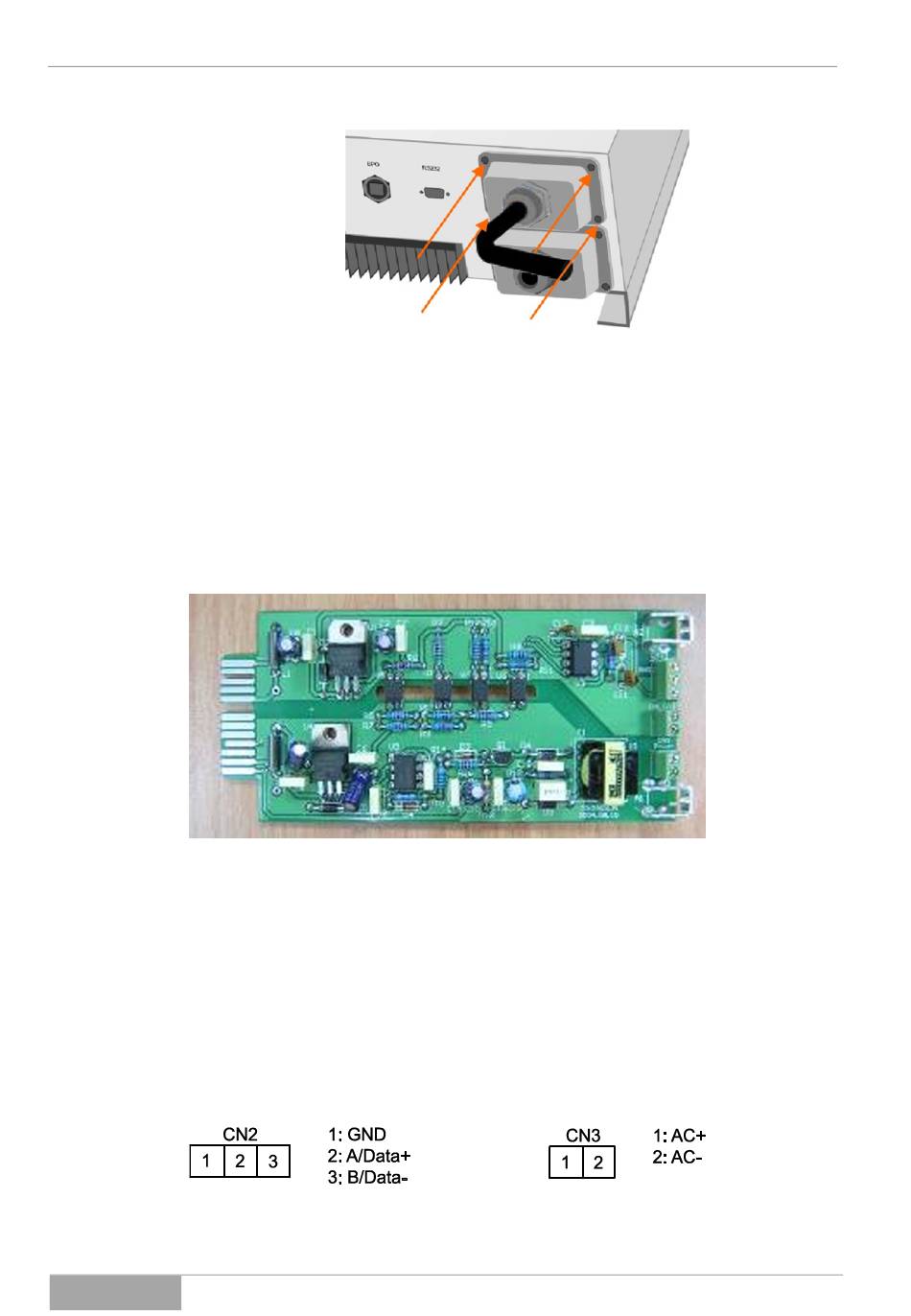

Abb. 8-1-3 – 5 Abdeckung befestigen
•
8.3.2
RS 485 Karte
Abb. 8-1-2 – 1 RS 485 Karte
CN1 ist für den Abschlusswiderstand bestimmt. Mit Pin1 – 2 können Sie die
Funktion aktivieren (Jumper Abschlusswiderstand „ON"), mit Pin 2 – 3 deakti-
vieren(Jumper Abschlusswiderstand „OFF"). CN2 ist für RS 485 bestimmt und
CN3 für die Ferneinschaltung.
Definition:
Serie ES
Setzen Sie die Abdeckung wieder auf und ziehen Sie die vier Schrauben
gleichmäßig an.
Kommunikationsschnittstellen
57
