Photovoltaik-Wechselrichter Serie ES
4. Prüfen Sie, ob alle Drähte und Kontakte korrekt angeschlossen sind.
5. Verschließen Sie die nicht verwendeten Buchsen des Gleichstromeingangs
mit den mitgelieferten Schutzkappen.
6. Nehmen Sie den Photovoltaik-Wechselrichter in Betrieb.
5.2.3
Übersicht zur Verkabelung des PV-Moduls
1
2
3

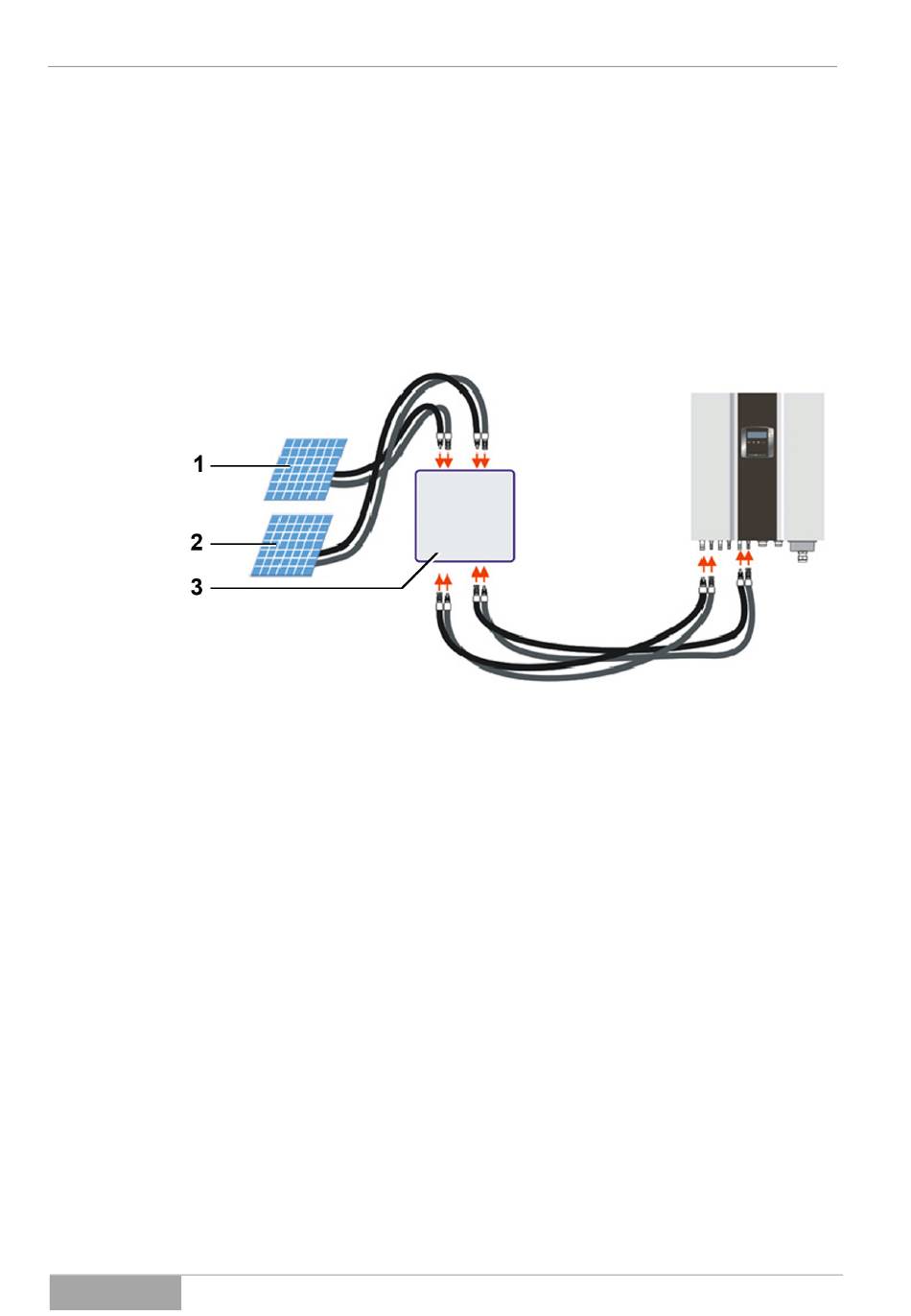

Abb. 5.2.3 – 1 Verdrahtungsübersicht ES4200 / ES5000 über 4-pol.
Serie ES
Strang A
Strang B
DC Anschlussdose ausgeschaltet
DC-Freischalter für jeweils einen String an Tracker A bzw. B
Elektroinstallation
