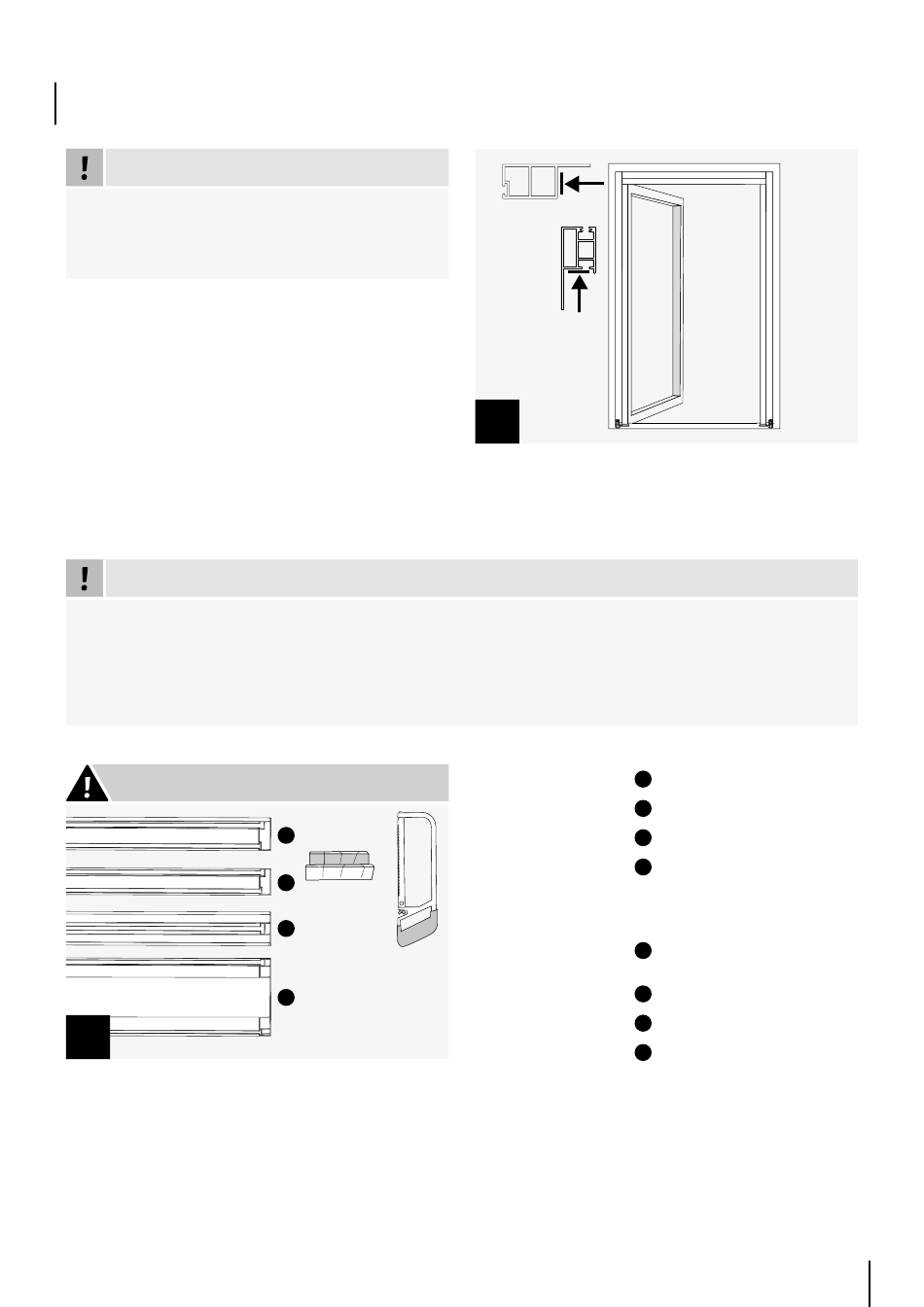

Montage Insektenschutz-Tür
Hinweis
Nachfolgend werden für die auf Seite 6 genannten
Insektenschutz-Türen, die Abzugsmaße und die Anbrin-
gung erläutert.
Hinweis
Die Profile der Insektenschutz-Türe sind entgegen der Insektenschutz-Tür-Anleitung mit in diesem Schritt beschriebenen Ma-
ßen zu kürzen. Die Montage erfolgt gemäß Insektenschutz-Tür-Anleitung.
Achtung! Die mitgelieferten Scharniere der Insektenschutz-Tür werden nicht benötigt. Verwenden Sie die mitgelieferten Schar-
niere der Türzarge.
Verletzungsgefahr!
19
V1/2023_10120
B
C
D
E
18
Messen Sie die Breite von Innenkante zu Innenkante des Zargen-
rahmens und die Höhe Innenkante Zargenrahmen bis Boden
(lichtes Maß). Notieren sich die Ergebnisse.
Höhenprofile
B
Querprofil
C
Mittelprofil
D
Trittschutzprofil
E
Rechenbeispiele
Höhenprofile
B
Querprofil
C
Mittelprofil
D
Trittschutzprofil
E
= Höhe - 2 cm geteilt durch 2
= Breite - 6 cm
= Breite - 5,8 cm
= Breite - 6 cm
H (220 cm - 2,0 cm) / 2
= 109 cm je Profil
B 85 cm - 6 cm = 79 cm
B 85 cm - 5,8 cm = 79,2 cm
B 85 cm - 6 cm = 79 cm
11
