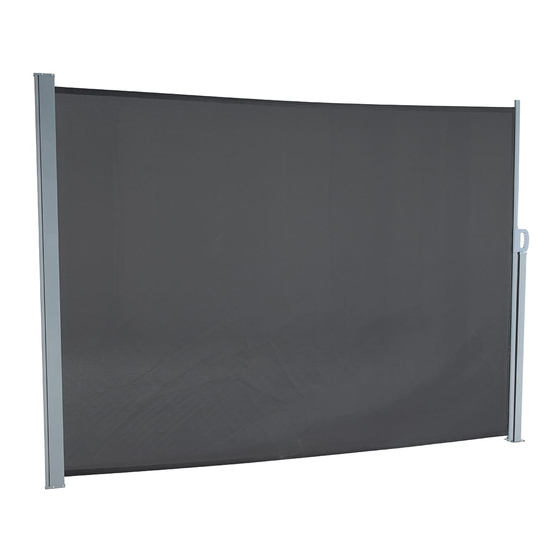

- Seite 1 Montage-Anleitung Seitenmarkise START 2.0 Bitte vor Montage sorgfältig alle Punkte durchlesen! Anleitung aufbewahren und bei Weitergabe des Produktes mit aushändigen! V2/2020-H038...
-
Seite 2: Inhaltsverzeichnis
Montagevarianten Seite 7 - 9 Nachhaltigkeit Seite 10 Reinigung / Wartung / Entsorgung / Service Seite 11 CE-Erklärung Produktpass Produktpass Produkt: Seitenmarkise START 2.0 Größe: 160 cm ¨ 180 cm ¨ 200 cm ¨ Produktnummer: H038 Versionsnummer: V2/2020-H038 gekauft bei:... -
Seite 3: Einleitung
Einleitung Achtung Dieses Symbol kennzeichnet Hinweise, bei deren Nichtbeachtung Sachschäden am Produkt oder Elementen aller Art entstehen können. Gefahr Dieses Symbol kennzeichnet Hinweise, bei deren Nichtbeachtung Personenschäden entstehen können. Dieses Symbol kennzeichnet wichtige Produktinformationen. Bestimmungsgemäße Verwendung: Die Seitenmarkise ist für den Privathaushalt bestimmt und dient als Sichtschutz, Schutz vor direkter Sonneneinstrahlung und bis zu den, in der Windklasse 1 definierten Windstärken, angegebenen Windgeschwindigkeiten auch als Windschutz. -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Achtung Unsachgemäßer Umgang mit der Seitenmarkise kann zu Beschädigungen an der Seitenmarkise oder Elementen aller Art Ÿ führen. Gehen Sie daher bei der Montage sorgfältig vor und halten sich an die Montageanleitung. Die Seitenmarkise ist bei fester Verankerung mit dem exemplarisch beigefügtem Montagematerial in die Windklasse 1 Ÿ... -
Seite 5: Technische Details
Technische Details Maße können produktionsbedingt abweichen. Montagevarianten Montage mit Bodenplatte V2/2020-H038... -
Seite 6: Inhalt
Inhalt Bezeichnung Anzahl Seitenmarkise (Wand-Kassette inkl. Gewebe und Griff ) Standfuß Haltewinkel Innensechskantschlüssel Legende: Für Fehlteile immer den Teilebuchstaben bereit halten. Beispiel: Haltewinkel C Auslieferung ohne Befestigungsmaterial. Das Befestigungsmaterial muss vom Monteur mit dem vorhandenen Montageuntergrund abgestimmt werden. Allein der Monteur haftet dafür, dass das Befestigungsmaterial für das jeweilige Mauerwerk und den Untergrund geeignet ist und dass die Montage fachgerecht... -
Seite 7: Montagehinweise
Montagehinweise Die Seitenmarkise muss mit der empfohlenen Anzahl der passenden Halterungen, der vorgegebenen Auszugskräfte und unter Einhaltung der Angaben des Herstellers montiert werden. Die Kombination aus Untergrund, Montagematerial und -stelle kann die Windwiderstandsklasse der Seitenmarkise herabsetzen. Bitten Sie bei der Montage gegebenenfalls eine weitere Person um Mithilfe. Montage 90°... - Seite 8 Montage Gefahr Seitenmarkise auf einer Seite der Haltewinkel einhängen (siehe Detailbild Schritt Seitenmarkise ganz einklappen und mit Innensechskantschlüssel fixieren (siehe Detailbild Schritt Achtung! Auf festen Sitz der Markise achten. Markise darf sich nicht lösen. Beide Schrauben müssen sich jedoch immer auf der gleichen Seite befinden. Bohrlöcher des Standfußes im gewünschten Abstand (max.
- Seite 9 Montage Gefahr Markierte Positionen gemäß Voragen des vorliegenden Standfuß befestigen. Montagematerials vorbohren. Achten Sie auf festen Sitz des Standfußes. Hinweis: Je nach Untergrund ist der richtige Bohrertyp zu Hinweis: Abgebildetes Montagematerial dient nur zur verwenden (nicht im Lieferumfang enthalten). visuellen Unterstützung und ist nicht im Lieferumfang enthalten.
-
Seite 10: Reinigung / Wartung / Entsorgung / Service
Rücknahmesystem. Auskünfte über Sammelstellen und aktuelle Bestimmungen erhalten Sie bei Ihrer Stadt- oder Gemeindeverwaltung. Service Web: www.empasa.de Hinweis: Irrtümer, Änderungen und Druckfehler vorbehalten. Aktuellste Version als PDF im Infobereich unter www.empasa.de. empasa GmbH Im Herrmannshof 10 91595 Burgoberbach GERMANY V2/2020-H038... -
Seite 11: Ce-Erklärung
CE declaration V2/2020-H038...
