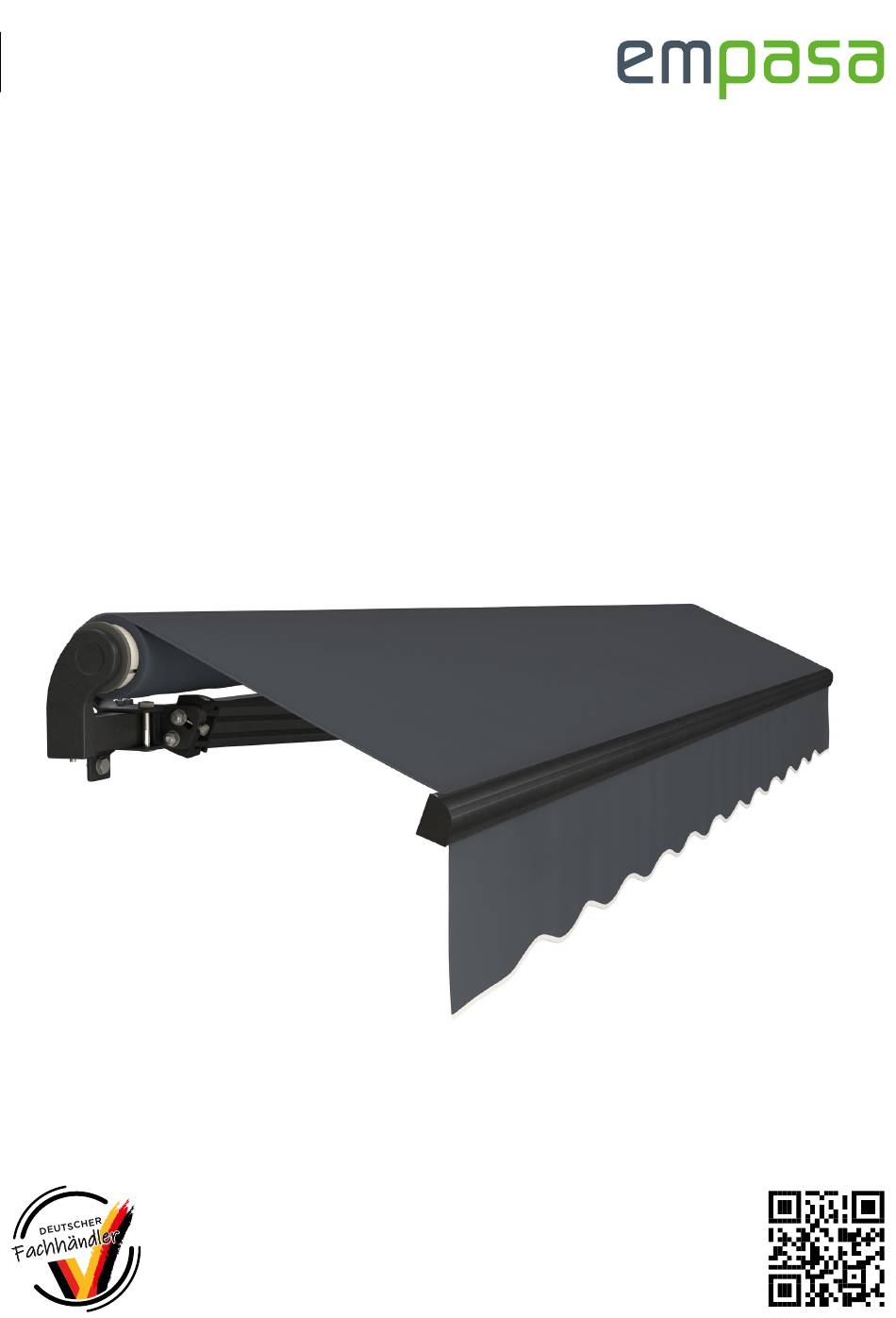

- Seite 1 Montageanleitung START PLUS ELEKTRISCHE GELENKARMMARKISE Weitere Infos:...
-
Seite 2: Inhaltsverzeichnis
Inhalt Einführung Vorabprüfung � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �... -
Seite 3: Einführung
Einführung Diese Montage-/Bedienungsanleitung ist integrierender Be- Kunde bei seinem Händler eine neue Ausgabe anfordern, standteil der auf Seite 5 beschriebenen Gelenkarmmarkise unter Angabe der wichtigsten Produktdaten und des Anfor- und richtet sich an die Benutzer� Sie soll eine korrekte Verwen- derungsgrunds�... -
Seite 4: Lieferumfang
Lieferumfang Teilebezeichnung Gelenkarmmarkise Kurbelöse Kurbelstange WandhalterungenbisGröße3,5m Sechskantschrauben WandhalterungenfürGröße3,95m Sechskantmutter Funkhandsender Unterlegscheiben WARNUNG Auslieferung ohne Befestigungsmaterial� fachgerecht ausgeführt wird� Die jeweiligen Montagehin- Das Befestigungsmaterial muss vom Monteur mit dem vor- weise der Dübel-Hersteller sind unbedingt zu beachten� Das handenen Montageuntergrund abgestimmt werden� Allein eventuell in dieser Montageanleitung abgebildete Monta- der Monteur haftet dafür, dass das Befestigungsmaterial für gematerial dient ausschließlich zum visuellen Verständnis�... -
Seite 5: Allgemeine Informationen
Allgemeine Informationen Die Montage der Gelenkarmmarkise soll von Personen ausgeführt werden, die in die Beachtung der Vorschriften und Sicher- heitsmaßnahmen eingewiesen sowie mit gültigen Bauvorschriften vertraut gemacht worden sind. • Die Montagestelle soll entsprechend vorbereitet und • Nach der Beendigung der Arbeit die Montagestelle sauber gesichert werden. -
Seite 6: Sicherheit
Sicherheit Hinweis Bestimmungszweck und Anwendungsort Hinweis: Die Gelenkarmmarkise darf ausschließlich für den oben genannten Bestimmungszweck verwendet werden, Die Gelenkarmmarkise hat den Zweck, den unter ihr befindli- auch wenn sie aus wasserundurchlässigem Gewebe oder chen Bereich vor Sonneneinstrahlung zu schützen und even- PVC besteht. -
Seite 7: Nutzungs- Und Installationsvoraussetzungen
Nutzungs- und Installationsvoraussetzungen WARNUNG Die normale Bedienung der Gelenkarmmarkise (hier Schlie- Der Nutzer darf keine Eingriffe oder Arbeiten an der Ge- ßen und Öffnen) kann nach Einweisung in die Bedienung und lenkarmmarkise vornehmen, die seinen Kompetenzbereich Sicherheit, durch Personen ohne Fachkenntnisse erfolgen. Re- überschreiten (siehe Kapitel „Bestimmungszweck und An- paratur und Wartung muss durch qualifiziertes Fachpersonal wendungsort“... -
Seite 8: Anforderungen An Den Installateur
WARNUNG Anforderungen an den Installateur FürdenEinbauderGelenkarmmarkisesindmindestens2 • Die beauftragte Person darf keine körperlichen Einschrän- Personen erforderlich und folgende Punkte einzuhalten: kungen besitzen, welche die Aufmerksamkeit und das Urteilsvermögen beeinträchtigen. Dazu zählen z. B. Über- • Jene Person, welche mit dem Einbau (und/oder dem An- müdung, Alkoholkonsum. -
Seite 9: Sicherheitshinweise Zum Betrieb
WARNUNG Sicherheitshinweise zum Betrieb • Der Betreiber der Gelenkarmmarkise inkl. Motor ist ver- • Personen sind während des Betriebes von der Gelenkarm- pflichtet, sich vor der Erstinbetriebnahme vom sicheren markise fernzuhalten. und ordnungsgemäßen Zustand der installierten Gelenk- • Kinder von ortsfesten Steuerungen oder Fernbedienungen armmarkise zu überzeugen. -
Seite 10: Technische Daten
Technische Daten Bezugsmodelle Die vorliegende Gebrauchsanleitung bezieht sich auf folgende Gelenkarmmarkisen: E1200- E1200- E1200- E1200- Markisen-Modell 2,5x2m 2,95x2,5m 3,5x2,5m 3,95x2,5m Gewebebreite (m) 2,31 2,81 3,31 3,81 Gewebeausfall (m) 1,94 2,43 2,43 Gewicht (kg) 18,05 20,3 25,95 Gesamtenergiedurchlassgrad 0,08 Wellendurchmesser (Ø) 70mm Anzahl Wandhalterung Einstellbereich... -
Seite 11: Transport Und Verpackung
Transport und Verpackung Hinweis Transport der Gelenkarmmarkise Gelenkarmmarkisen von über 2,4 m müssen mindestens Für das Handling und den Transport der Gelenkarmmarkise ist von zwei Personen getragen werden. Bei einer Lieferung der Kunde verantwortlich, der für einen angemessenen Trans- an die Kundenadresse durch den Händler müssen die port sorgen muss, ohne dass die Originalverpackung beschädigt Auflagepunkte am Gepäckträger gepolstert werden, um wird. -
Seite 12: Installation Gelenkarmmarkise
Installation Gelenkarmmarkise WARNUNG Vor der Montage Ihrer Markise sind alle Schrauben der seitlichen Befestigung, der Gelenkarme, der vorderen Tuchstange / des Schließbleches sowie der Verstellung des Neigungswinkels auf festen Sitz zu prüfen! Durch den Transport können sich Schrauben gelockert haben! Installationshinweise WARNUNG ZurInstallation/MontagederGelenkarmmarkisesindmindestens2Personenerforderlich! -
Seite 13: Bestimmung Der Montageposition
Schritt1 Bestimmung der Montageposition Die Gelenkarmmarkise vorsichtig aus dem Karton und aus der Folie nehmen. Gelenkarmmarkise an einem sicheren Ort positio- nieren, damit sie während der Montagearbeiten nicht verkratzt, beschädigt oder verschmutzt werden kann. Legen Sie fest, auf welcher Höhe die Gelenkarmmarkise an der Decke oder Wand befestigt werden soll. -
Seite 14: Montage An Der Wand
Schritt3 Montage an der Wand Mit einer Schlagbohrmaschine und einem Mauerbohrer an den entsprechend angezeichneten Punkten die Löcher für die Halte- rung bohren. Die gebohrten Löcher müssen in der Bohrtiefe dem Befestigungsmaterial entsprechen. Mörtelwände sind nicht für die Befestigung von Gelenkarmmarkisen geeignet, da sie keine ausreichende Tragfähigkeit für Wandschrauben besitzen. -
Seite 15: Richtige Montage
Hinweis VORABINFORMATION Um ein problemloses Anbringen der Gelenkarmmarkise sowie eine Beschädigung des Markisenstoffes zu vermeiden, achten Sie darauf, dass der Überstand des Befestigungsmaterials nicht mehr als maximal 2 cm beträgt. Um dies, je nach vorhandenen Befestigungsmaterials, zu gewährleisten muss evtl. etwas tiefer vorgebohrt werden. RICHTIGE Montage ... -
Seite 16: Wandhalter Anbringen
Schritt4 Schritt5 Wandhalter anbringen Markise einhängen Nachdem das Befestigungsmaterial eingebracht wurde, die Nun kann die Gelenkarmmarkise an den Wandhalter- Wandhalterungen, mit den Nuten für die Sechskantmuttern ungen angebracht werden. Hierzu die beiden Enden der nach oben, anbringen. Achten Sie auf festen Sitz der Halterun- Gelenkarmmarkise vorsichtig anheben (mindestens zwei Perso- gen, um ein Abstürzen der Gelenkarmmarkise zu vermeiden. - Seite 17 Schritt6 Schritt10 Riemen entfernen, mit denen die Gelenkarmmarkisen gruppe Die Gelenkarmmarkise wird mit vom Hersteller vorgesehe- zusammengehalten wird. nen Standard-Neigungswinkel geliefert. Dieser kann auf einen beliebigen Wert eingestellt werden. Hierzu Stell- und Fixier- schrauben leicht lösen, Gelenkarmmarkise auf gewünschte Schritt7 Neigung einstellen.
- Seite 18 Motorantrieb Inbetriebnahme Die Endpunkte sind bereits ab Werk eingestellt und blei- Feinjustierung ben auch bei einem Stromausfall bestehen, auch wenn Einfahrweite eine manuelle Bedienung vor der Wiederaufnahme der Stromversorgung statt findet. Stimmen die Endpunkte nicht, können diese mittels nachfolgender Schritte ver- Drehrichtung Motor ändert werden.
-
Seite 19: Ausführungen Und Bedienung Funkhandsender

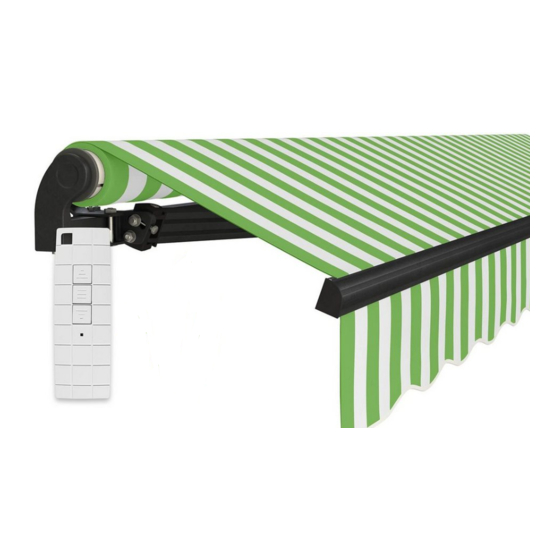

Funkhandsender Ausführungen und Bedienung Funkhandsender Nachfolgend gezeigter Funkhandsender ist für die in dieser Montage-/Bedienungsanleitung beschriebene Gelenkarmmar- kise beigelegt. Markise ausfahren Anhalten Programmier-Taste Markise einfahren Vorderseite Rückseite Batteriefach Spezifikationen Funkhandsender Anzahl Kanäle 1Kanal(fürbiszu15Motoren) Hinweis Batterie 1xCR24503V Laufzeit Batterie >2Jahre Verringert sich die Funkdistanz oder lässt sich der Rohrmo- Funkdistanz Außen:ca.200mInnen:ca.35m... -
Seite 20: Funkhandsender Mit Motor Koppeln
Funkhandsender Funkhandsender mit Motor koppeln Hinweis Ab Werk ist die Fernbedienung bereits mit der elektrischen Markise verbunden. Diese Arbeitsschritte müssen nur durchgeführt werden, wenn die Fernbedienung nicht mit der Markise gekoppelt ist (Markise reagiert nicht auf drücken der Tasten). Schritt1 Schritt2 Prüfen ob die Fernbedienung verbunden ist Fernbedienung mit der Gelenkarmmarkise koppeln... - Seite 21 Wind-/Sonnensensor Optional ist zur der Vollkassettenmarkise ein Wind- und Sonnensensor erhältlich. Informieren Sie sich gerne auf www.empasa.de. Zur Installation und Inbetriebnahme des Wind- und Sonnensensor beachten Sie dessen Montage- und Bedienungsanleitung. Inbetriebnahme Gelenkarmmarkise Wichtige Hinweise vor Inbetriebnahme Inbetriebnahme Betrieb Handbetriebene Gelenkarmmarkise Hinweis Die Gelenkarmmarkise wird zusätzlich mit einer Kurbelstange...
-
Seite 22: Wartung Und Reinigung
Wartung und Reinigung Regelmäßige und außerordentliche Wartung ACHTUNG! Hinweis Alle regelmäßigen oder außerordentlichen Wartungsarbeiten müssen unter absolut sicheren Umständen durchgeführt wer- Durch Einhaltung der nachfolgend genannten Zeitabstän- den. de kann der einwandfreie Zustand des erworbenen Pro- Vor Inbetriebnahme der Gelenkarmmarkise sorgfältig Kapitel duktesbeibehaltenwerden.ZweimalimJahr,vorundnach... -
Seite 23: Garantiebestimmungen
Garantiebestimmungen Entsorgung Die empasa GmbH gewährt Ihnen als Verbraucher in Deutsch- Die Materialien, aus denen die Gelenkarmmarkise besteht, ge- land und Österreich eine Garantie von zwei (2) Jahren auf Mo- hören nicht zu den Gefahrenstoffen. Für ihre Entsorgung und tor und Funktionalität Ihrer Gelenkarmmarkise, beginnend mit Verwertung liegen keine besonderen Vorschriften vor. - Seite 24 Werner-von-Siemens-Straße 13 | 91522 Ansbach www.empasa.de Hinweis: Irrtümer, Änderungen und Druckfehler vorbehalten. Aktuellste Version als PDF im Downloadbereich auf unserer Website.
