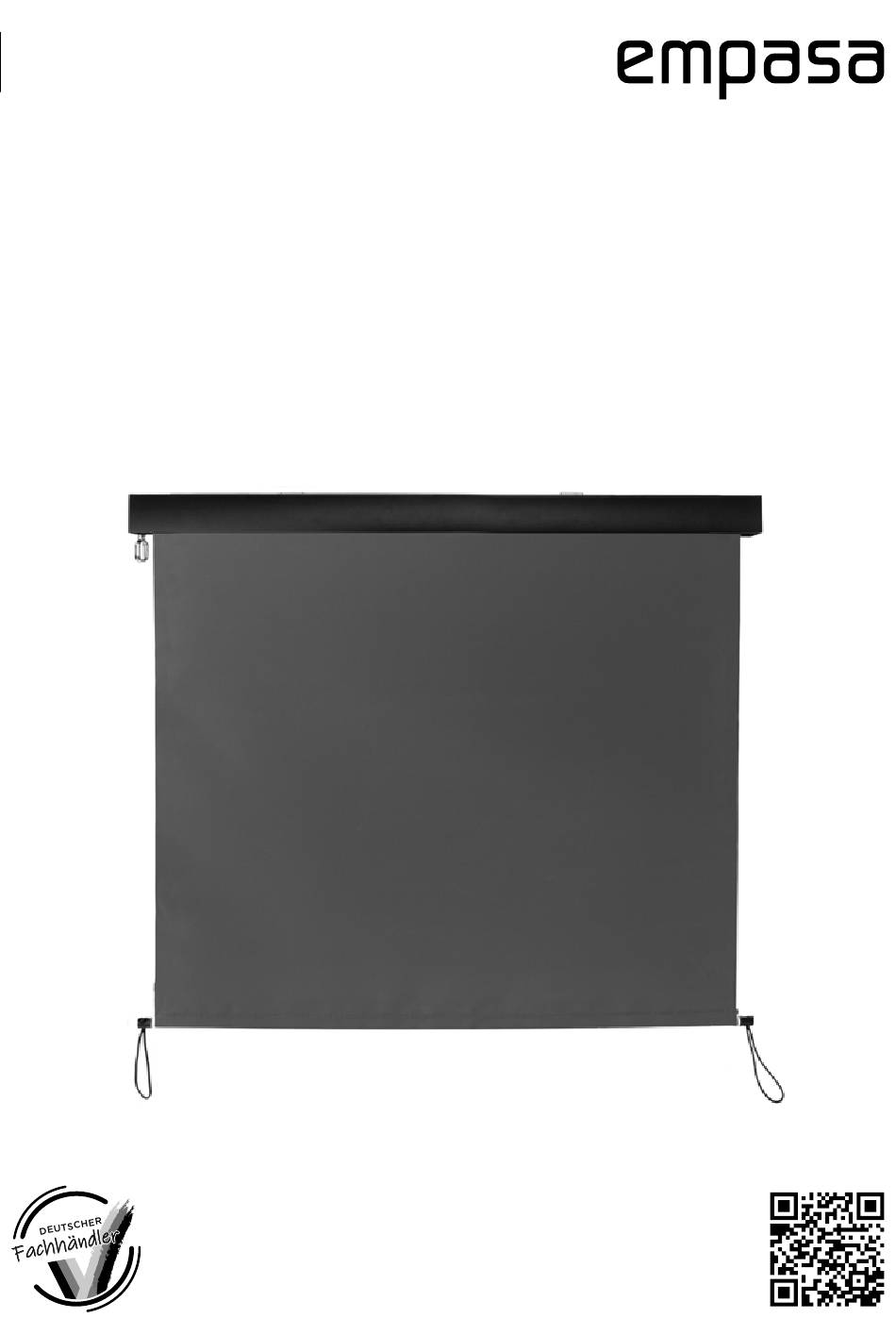

- Seite 1 Montageanleitung SENKRECHTMARKISE Weitere Infos:...
- Seite 2 V1/2023_1980...
-
Seite 3: Inhaltsverzeichnis
Sicherheit Senkrechtmarkise einhängen Deckenmontage ............ -
Seite 4: Einführung
Einführung Diese Montage-/Bedienungsanleitung ist integrierender Be- Kunde bei seinem Händler eine neue Ausgabe anfordern, unter standteil der auf Seite 6 beschriebenen Senkrechtmarkise Angabe der wichtigsten Produktdaten und des Anforderungs- und richtet sich an die Benutzer. Sie soll eine korrekte Verwen- grunds. -
Seite 5: Lieferumfang
Lieferumfang Teilebezeichnung Senkrechtmarkise Unterlegscheiben Kurbel Schraube für Kurbelöse Wandhaken Dübel bis 1600 mm Wand-/Deckenhalter bis 1600 mm Dübel ab 1600 mm Kreuzschlitzschrauben bis 1600 mm Wand-/Deckenhalter ab 1600 mm Kurbelöse Kreuzschlitzschrauben ab 1600 mm V1/2023_1980... -
Seite 6: Allgemeine Informationen
Allgemeine Informationen Die Montage der Senkrechtmarkise soll von Personen ausgeführt werden, die in die Beachtung der Vorschriften und Sicher- heitsmaßnahmen eingewiesen sowie mit gültigen Bauvorschriften vertraut gemacht worden sind. • Die Montagestelle soll entsprechend vorbereitet und gesichert • Nach der Beendigung der Arbeit die Montagestelle sauber werden. -
Seite 7: Sicherheit
Bestimmungszweck und Anwendungsort Die Senkrechtmarkise darf ausschließlich für den oben ge- nannten Bestimmungszweck verwendet werden, auch wenn Die Senkrechtmarkise hat den Zweck, den hinter ihr befind- sie aus wasserundurchlässigem Gewebe oder PVC besteht. lichen Bereich vor Sonneneinstrahlung zu schützen und ven- Die Senkrechtmarkise darf von Personen ohne Fachkenntnis- tuellen Widerschein zu reduzieren. -
Seite 8: Nutzungs- Und Installationsvoraussetzungen
Restrisiken Keine Gegenstände auf der Senkrechtmarkise ablegen. Es ist streng verboten, sich an der Senkrechtmarkise zu hängen STOSSGEFAHR oder an ihr abzustützen: es besteht die Gefahr von Personen- verletzungen oder Schäden an der Senkrechtmarkise. Für jede Art sonstiger Fragen bitten wir Sie, sich VOR Verwendung der Senkrechtmarkise an Ihren Händler zu wenden. -
Seite 9: Anforderungen An Den Installateur
• Halten Sie Kinder von Verpackungsmaterial fern. Es be- markise bedienen im sicheren Gebrauch und Umgang unterweisen. steht Erstickungsgefahr. • Die Senkrechtmarkise ist während des Betriebs zu beob- achten, bis dieser komplett ein- oder ausgefahren ist. V1/2023_1980... -
Seite 10: Technische Daten
Garantie 2 Jahre (bei 2 Zyklen pro Tag) *Windklasse 1: Die Senkrechtmarkise darf bis maximal Windstärke 4 ausgefahren bleiben. Definition nach Beaufort: mäßige Brise, Wind bewegt Zweige und dünnere Äste, hebt Staub und loses Papier. Geschwindigkeit 20 - 28 km/h = 5,5 - 7,9 m/s. -
Seite 11: Benötigtes Werkzeug Für Die Installation
Bitte lesen Sie die Hinweise für die korrekte Befestigung der (Dekr. Präs. Rep. 164/56 und Gesetzesverordnung 494/96), um Senkrechtmarkise gründlich durch, um die Gefahr ihres He- die Sicherheit der Personen zu gewährleisten. Der Auftragge- runterfallens zu vermeiden. Zunächst muss der Zustand der ber und Installateur tragen die jeweils gesetzlich vorgesehene Mauer überprüft werden, in der die Verankerung erfolgen soll,... -
Seite 12: Montagevarianten
Senkrechtmarkise aus der Folie nehmen und an einem sicheren Ort positionieren, damit sie während der Montagearbeiten nicht verkratzt, beschädigt oder verschmutzt werden kann. Legen Sie fest, auf welcher Höhe die Senkrechtmarkise an der Wand oder an welcher Position an der Decke befestigt werden soll. -
Seite 13: Befestigung Der Halterungen Vorbereiten
Die Positionen der Bohrlöcher mit Hilfe der Wandhalterungen anzeichnen. Die Anzahl der Wandhalterungen hängt von der Breite der Senkrechtmarkise ab. Die Halter sind je nach Montageart jeweils im Abstand von mindestens 4 cm zu Decke/Wand anzubringen. Beachten Sie beim Abstand der Wandhalterungen zur Wand/Decke die Abmessungen der Kassette, Siehe dazu Maße der Kassette unter Kapitel „Montagevarianten“... -
Seite 14: Untergrund Vorbereiten
Schritt 4 Untergrund vorbereiten Mit einer Schlagbohrmaschine und einem 8 mm Mauerbohrer an den entsprechend angezeichneten Punkten die Löcher für die Halte- rung bohren. Die in die Backstein- oder Betonwand gebohrten Löcher sollten 5 cm tief sein. Mörtelwände sind nicht für die Befestigung von Senkrechtmarkisen geeignet, da sie keine ausreichende Tragfähigkeit für Wandschrauben besitzen. -
Seite 15: Senkrechtmarkise Einhängen Deckenmontage
Schritt 6 Senkrechtmarkise einhängen Deckenmontage Schritt 6a Senkrechtmarkise einhängen Wandmontage V1/2023_1980... -
Seite 16: Wandhaken Vorbereiten
Schritt 7 Wandhaken vorbereiten Hängen Sie nun die Handkurbel ein und fahren Sie die Markise bis zum gewünschten Endpunkt (max. 2,5m) aus. Hängen Sie nun die Wandhaken in die Stoffösen ein und markie- ren die Bohrlöcher an gewünschter Stelle. Schritt 8 Schritt 9 Position Wandhaken vorbohren Wandhaken befestigen... -
Seite 17: Inbetriebnahme Senkrechtmarkise
ACHTUNG! Bei Regen, Wind oder Schneefall muss die Senkrechtmarkise komplett eingefahren werden. Andernfalls besteht die Gefahr von Personen- oder Sachschäden. • Die Senkrechtmarkise nur als Sonnenschutz und für die unter Kap. „Bestimmungszweck und Anwendungsort“ auf Seite 7 dieser Anleitung genannten Zwecke verwenden. -
Seite 18: Wartung Und Reinigung
Die Senkrechtmarkise benötigt keine außerordentlichen stoffen in der Atmosphäre und dem daraus folgenden sauren Wartungsarbeiten. Für die eventuelle Demontage der Regen sowie der Positionierung der Senkrechtmarkise in der Senkrechtmarkise der Teile derselben siehe die Installati- Nähe von Straßen, Lüftungsöffnungen oder hochstämmigen ons- und Montageanleitung. -
Seite 19: Garantiebestimmungen
Verwendung nicht geeigneter Zubehörteile nicht von der Garan- tie umfasst. Produkte, an denen bereits eigene Reparaturversuche oder auch Für alle Fragen rund um die Senkrechtmarkise steht Ihnen Änderungen unternommen wurden oder die nicht mehr im zu- unser Support unter support@empasa.de zur Verfügung. - Seite 20 Werner-von-Siemens-Straße 13 | 91522 Ansbach www.empasa.de Hinweis: Irrtümer, Änderungen und Druckfehler vorbehalten. Aktuellste Version als PDF im Downloadbereich auf unserer Website.
