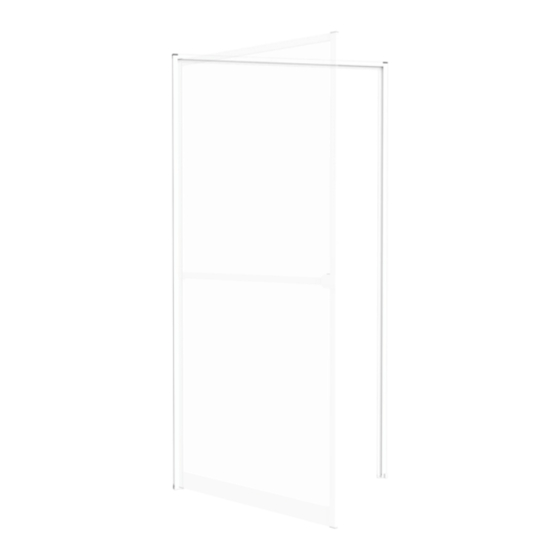

- Seite 1 Montageanleitung MASTER SLIM PLUS ZARGENRAHMEN Weitere Infos: D ESIGNE D I N G ER MA N Y...
- Seite 2 V1/2023_10120...
-
Seite 3: Inhaltsverzeichnis
Inhalt Hinweise / Sicherheitshinweise Maß nehmen ..................Bestimmungsgemäße Verwendung Montage Zargenrahmen . -
Seite 4: Vorbereitung
Vorbereitung Montagehinweise Hinweis Hinweis Wenn Sie die Verpackung unvorsichtig mit einem scharfen Durch Witterungseinflüsse und Temperaturschwankun- Messer oder anderen spitzen Gegenständen öffnen, kön- gen kann sich zwischen Türrahmen und Zargenrahmen nen Sie den Zargenrahmen beschädigen. Gehen Sie daher Kondensat (Schwitzwasser) bilden. Sorgen Sie für ausrei- beim Öffnen der Verpackung vorsichtig vor. -
Seite 5: Lieferumfang
Lieferumfang Teilebezeichnung Anzahl Teile-Nr. Teilebezeichnung Anzahl Teile-Nr. Höhenprofile 00049-0002 Kreuzschlitzschrauben S-0080 3 x 60 mm Querprofil 00049-0001 Innensechskantschrauben N-0047 Verbinder Querprofil rechts 00888-0004 M 3 x 5 mm Verbinder Höhenprofil rechts 00049-0018 Bürstendichtung S-0002 Verbinder Querprofil links 00888-0003 Türschließer 00049-0011 Verbinder Höhenprofil links 00049-0004 Befestigungsstab lang... -
Seite 6: Kompatible Türbausätze
Türbausatz MASTER SLIM PLUS 100 x 210 cm A10000062 Türbausatz MASTER SLIM PLUS 120 x 240 cm weiß weiß A10000060 Türbausatz MASTER SLIM PLUS 100 x 210 cm A10000063 Türbausatz MASTER SLIM PLUS 120 x 240 cm braun braun A10000061 Türbausatz MASTER SLIM PLUS 100 x 210 cm... -
Seite 7: Montage Zargenrahmen
Montage Zargenrahmen Hinweis Bei Verwendung eines Akkuschraubers ist unbedingt das Drehmoment zu reduzieren. Durch zu hohen Drehmoment werden die Profile beschädigt. Verletzungsgefahr! Verletzungsgefahr! H - 122,7 cm B - 5,5 cm 90° 90° Ziehen Sie von der gemessenen Höhe H (-) 122,7 cm ab. Kürzen Sie das Querprofil auf die gemessene Breite abzüglich Kürzen Sie zwei Höhenprofile... - Seite 8 Vorderseite Rückseite Befestigen Sie die Profilverbinder mit den Innensechskant- Verbinden Sie die ungekürzten Höhenprofile mit den vor- schrauben . Verwenden Sie dazu einen Innensechskant- montierten Profilverbindern mit den bereits gekürzten Hö- schlüssel SW 1,5 mm. henprofile Vorderseite Rückseite Befestigen Sie die Profilverbinder mit den Innensechskant- Setzen Sie die Nutensteine , gleichmäßig verteilt, von oben...
- Seite 9 Verletzungsgefahr! Ø 3 mm 90° Bohren Sie gemäß Bohrschablone die Höhenprofile mit dem Verbinden Sie vormontierten Höhenprofile mit dem Quer- Metallbohrer Ø 3 mm komplett durch und entfernen danach die profil . Verwenden Sie dazu die Kreuzschlitz-Schrauben Bohrschablonen. Ziehen Sie die Schrauben im Wechsel gleichmäßig an. ACHTEN Sie auf exakt waagrechten Bohrvorgang.
- Seite 10 Setzen Sie den fertigen Zargenrahmen in die Mauerlaibung ein. Verspannen Sie den Zargenrahmen in der Mauerlaibung. Dre- Richten Sie den Zargenrahmen aus. Bitten Sie gegebenenfalls hen Sie dazu die Innensechskantschrauben in den Klemmfüßen eine weitere Person um Mithilfe. im Uhrzeigersinn. Verwenden Sie dazu einen Innen- sechskantschlüssel SW5.
-
Seite 11: Montage Insektenschutz-Tür
Montage Insektenschutz-Tür Hinweis Nachfolgend werden für die auf Seite 6 genannten Insektenschutz-Türen, die Abzugsmaße und die Anbrin- gung erläutert. Messen Sie die Breite von Innenkante zu Innenkante des Zargen- rahmens und die Höhe Innenkante Zargenrahmen bis Boden (lichtes Maß). Notieren sich die Ergebnisse. Hinweis Die Profile der Insektenschutz-Türe sind entgegen der Insektenschutz-Tür-Anleitung mit in diesem Schritt beschriebenen Ma- ßen zu kürzen. - Seite 12 Befestigen Sie die Scharnieraufnahmen oben an der Insek- Befestigen Sie die Scharnieraufnahmen unten an der Insek- tenschutz-Tür. Verwenden Sie dazu die Schraube von der In- tenschutz-Tür. Verwenden Sie dazu die Schraube von der In- sektenschutz-Tür. sektenschutz-Tür. Die Befestigung erfolgt am oberen der beiden Schrauben.
- Seite 13 Türschließer an Rahmen drücken Hängen Sie die Insektenschutz-Tür in die Scharnieraufnahmen Anbringung eines automatischen Türschließers am Zargenrahmen ein. Befestigen Sie die Insektenschutz-Tür Der Türschließer wird mit dem langen Befestigungsstab mit den Befestigungsstäben lang und kurz . Bei Verwen- am mittleren Scharnier befestigt den des Türschließers nachfolgenden Punkt 26 beachten.
-
Seite 14: Häufige Fragen
Umfasst der Lieferumfang auch Montagezubehör? Ja. Alle benötigten Teile zur Montage sind im Lieferumfang enthalten. Bis zu welcher Höhe und Breite können Türen mit Der Zargenrahmen ist für unsere Insektenschutz-Türen MASTER SLIM PLUS dem Zargenrahmen ausgestattet werden? bis max. 120 x 240 cm verwendbar. -
Seite 15: Reinigung
2023 Diese Druckschrift, einschließlich aller ihrer Teile, ist urheber- rechtlich geschützt. Jede Verwertung außerhalb der engen Grenzen des Urheberrechts ist ohne Zustimmung der empasa GmbH unzulässig und strafbar. Das gilt insbesondere für Vervielfältigungen, Übersetzungen, Mikroverfilmungen und die Einspeisung und Verarbeitung in elektronischen Systemen. - Seite 16 Werner-von-Siemens-Straße 13 | 91522 Ansbach www.empasa.de Hinweis: Irrtümer, Änderungen und Druckfehler vorbehalten. Aktuellste Version als PDF im Downloadbereich auf www.insektenstop.de.
