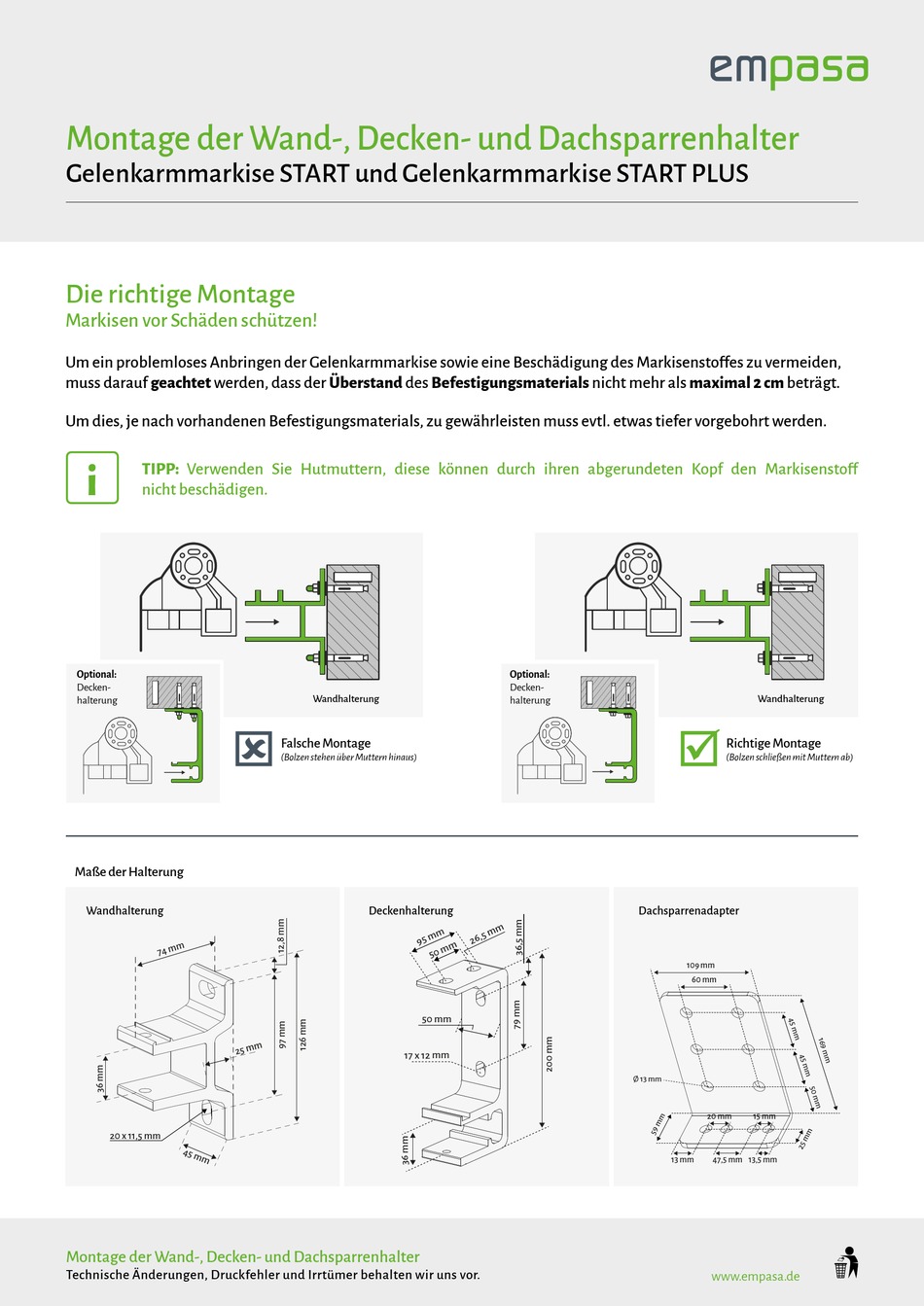

Empasa START Montageanleitung

Montage der Wand-, Decken- und Dachsparrenhalter
Gelenkarmmarkise START und Gelenkarmmarkise START PLUS
Die richtige Montage
Markisen vor Schäden schützen!
Um ein problemloses Anbringen der Gelenkarmmarkise sowie eine Beschädigung des Markisenstoffes zu vermeiden,
muss darauf geachtet werden, dass der Überstand des Befestigungsmaterials nicht mehr als maximal 2 cm beträgt.
Um dies, je nach vorhandenen Befestigungsmaterials, zu gewährleisten muss evtl. etwas tiefer vorgebohrt werden.
i
TIPP: Verwenden Sie Hutmuttern, diese können durch ihren abgerundeten Kopf den Markisenstoff
nicht beschädigen.
Optional:
Decken-
halterung
Maße der Halterung
Wandhalterung
20 x 11,5 mm
Montage der Wand-, Decken- und Dachsparrenhalter
Technische Änderungen, Druckfehler und Irrtümer behalten wir uns vor.
Wandhalterung
Falsche Montage
(Bolzen stehen über Muttern hinaus)
Deckenhalterung
Optional:
Decken-
halterung
Dachsparrenadapter
∅ 13 mm
13 mm
Wandhalterung
Richtige Montage
(Bolzen schließen mit Muttern ab)
109 mm
60 mm
20 mm 15 mm
47,5 mm 13,5 mm
