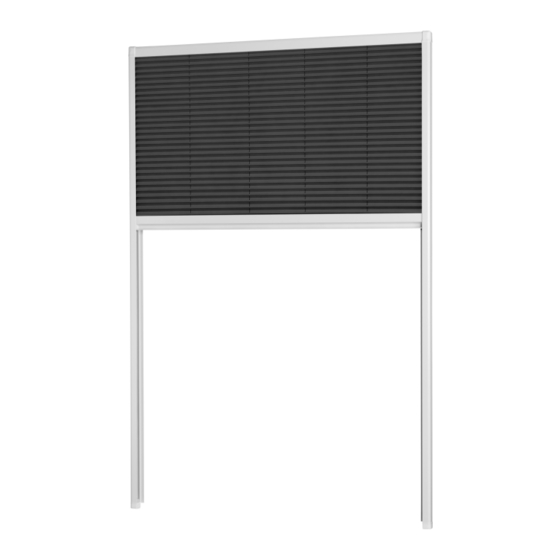

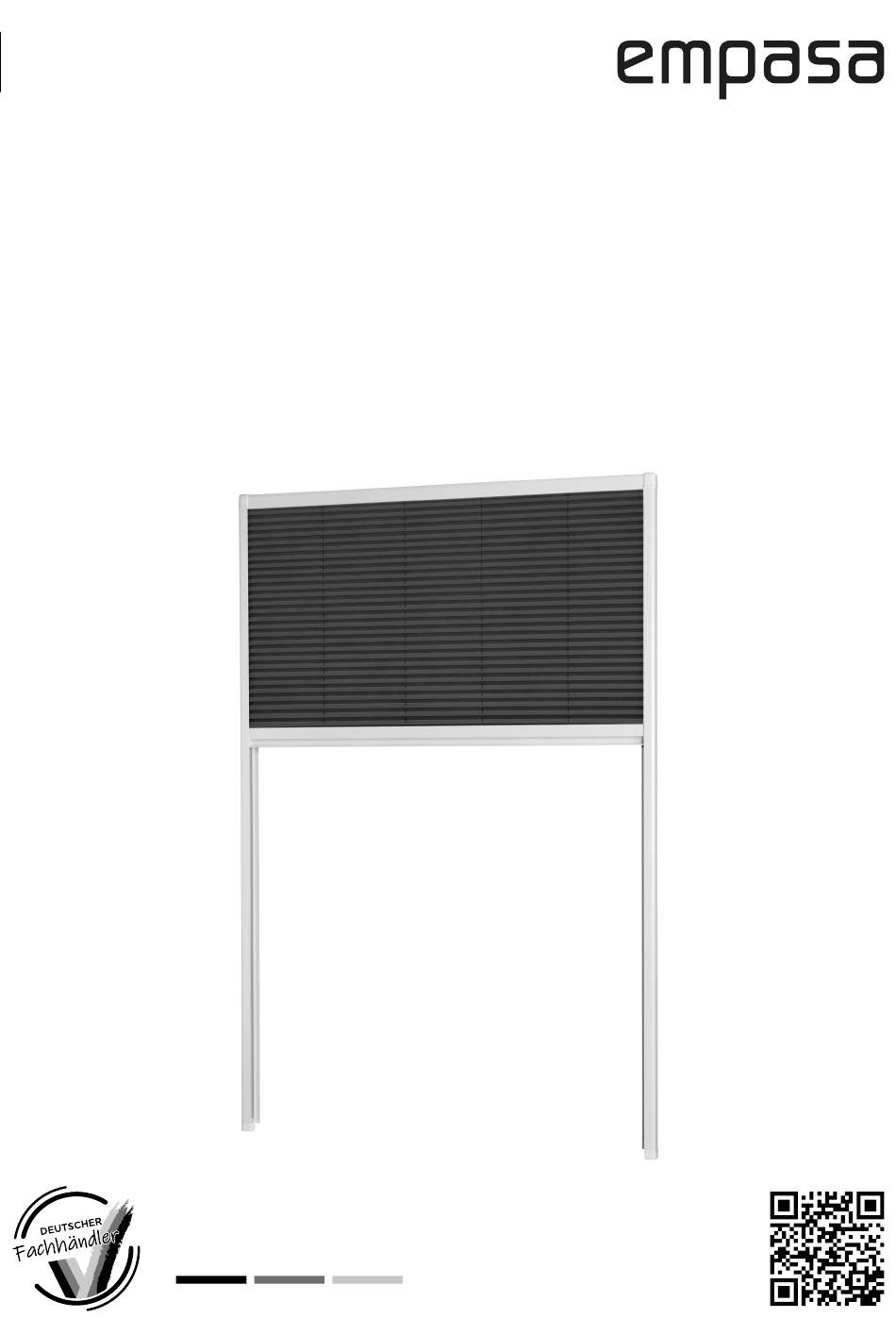

- Seite 1 Montageanleitung MASTER SUN SONNENSCHUTZ DACHFENSTER PLISSEE Weitere Infos: D ESIGNE D IN GER MA N Y...
- Seite 2 V1/2023_10118...
-
Seite 3: Inhaltsverzeichnis
Inhalt Hinweise / Sicherheitshinweise � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � Bestimmungsgemäße Verwendung �... -
Seite 4: Hinweise / Sicherheitshinweise
Hinweise / Sicherheitshinweise INFO Bitte vor Montage sorgfältig alle Punkte durchlesen! Anleitung aufbewahren und bei Weitergabe des Produktes Nützliche Zusatzinformationen zur Montage/ mit aushändigen! Zusammenbau oder zum Betrieb. Nachfolgend werden die in dieser Gebrauchsanleitung HINWEIS verwendeten HINWEISSYMBOLE beschrieben. INFORMATIONEN und VORSICHTSMASSNAHMEN für Mögliche Sachschäden und Verletzungen einen problemlosen Aufbau und die Verwendung des Son- nenschutz-Plissees. -
Seite 5: Werkzeug
Werkzeug Metallsäge Maßband Gehrungslade Cuttermesser Schere Akku-/ Bleistift Metallfeile Kreuzschlitz- Bohrer Wasserwaage Bohrschrauber schraubenzieher Ø 6 mm Montagevarianten Montagevariante A Zusammenbau ohne Zuschnitt Zusammenbau / Montage im Maximalmaß ohne Zuschnitt gemäß Tabelle – Montageschritte 7-27 Laibungsmaß Laibungsmaß Bausatzgröße max� Breite inkl� max�... -
Seite 6: Lieferumfang
Lieferumfang Teilebezeichnung Anzahl Teile-Nr. Sonnenschutz-Plissee 80x160 00834-1020 Sonnenschutz-Plissee 110x160 00834-1021 Sonnenschutz-Plissee 160x180 00834-1022 Führungsprofile 00832-0002 Plisseekassette 00832-0001 Griffleiste 00832-0003 Eckverbinder oben links 00832-0010 Eckverbinder oben rechts 00832-0009 EM-00009-0001 Wandbefestigungen Endfuß Führungsschiene links 00832-0011 Endfuß Führungsschiene rechts 00832-0012 Abdeckkappe Griffleiste links 00832-0014 Abdeckkappe Griffleiste rechts 00832-0013... -
Seite 7: Vorbereitung
Vorbereitung Hinweis Wenn Sie die Verpackung unvorsichtig mit einem scharfen Prüfen Sie ob die Lieferung vollständig ist� Messer oder anderen spitzen Gegenständen öffnen, können Bei Fehlteilen wenden Sie sich an den Hersteller und bestellen Sie das Sonnenschutz-Plissee beschädigen. Gehen Sie daher die fehlenden Teile anhand der Liste auf Seite 6 nach. -
Seite 8: Montage
Montage Hinweis Überspringen Sie die Montageschritte 1 - 6, wenn Sie das Plissee ohne Zuschnitt montieren wollen. Plisseebreite kürzen Hinweis Vergleichen Sie Ihre gemessene Breite B + 8 cm mit der Plisseebreite 1 in der Tabelle und folgen Sie dem Hinweis. Wenn Ihre gemessene Breite B + 8 cm größer ist als die Plisseebreite 1, fahren Sie mit Schritt 1 fort. - Seite 9 Schnur nach unten aus dem Gewebe herausziehen. Schnur miteinander verknoten. Verletzungsgefahr! + 4 cm B (Breite) + 4 cm 90° auf Ihre gemessene Breite B + 8 cm kür- Achtung: Kürzen Sie das Gewebe zu gleichen Teilen von beiden Sonnenschutz-Plissee zen.
- Seite 10 Verletzungsgefahr! Sonnen- seite Sonnenseite Schnittkanten entgraten. Plisseegewebe in die Plisseekassette einfädeln. Hinweis: Der Knoten der jeweiligen Schnur muss oben auf der Bürstendichtung in Führungsprofile Plisseekassette einziehen und auf gleiche Länge kürzen. Kunststoffleiste aufliegen. Ist dies nicht der Fall, so ziehen Sie an Bürstendichtung in die Griffleiste einziehen:...
- Seite 11 Führen Sie die Schnüre jeweils seitlich durch die Endkappen Eckverbinder links und rechts auf die Plisseekassette aufstecken. Hinweis: Falls sich die Eckverbinder nur schwer links und rechts und stecken diese auf die Griffleiste auf. Achten Sie darauf, dass die Schnüre sich nicht verklemmen. aufstecken lassen, kann vorsichtig mit einem Gummihammer nachgeholfen werden.
- Seite 12 Vorab die beiden Endfüße links und rechts auf die beiden Führungsprofile mit den Endfüßen links und rechts Führungsprofile aufstecken. die montierte Plisseekassette aufstecken. Hinweis: nehmen Sie eine zweite Person zur Hilfe. Führungsprofile ausrichten, Wandbefestigungen an die Gekennzeichnete Positionen mit einem Ø 6 mm Bohrer gewünschte Position schieben und Bohrlöcher anzeichnen.
- Seite 13 Spannfedern an den Spanngleitern einhängen. Spanngleiter jeweils bis ca. über die Mitte schieben, um die Spanngleiter in die Führungsprofile einsetzen. Plisseeschnüre zu spannen. Spanngleiter mit dem Innen- Endfüße links und rechts wieder auf die Führungsprofile sechskantschlüssel fixieren. aufstecken. Hinweis: Die finale Schnurspannung und die genaue Position Achten Sie darauf, dass die Plisseeschnüre sich nicht der Spanngleiter ist abhängig von Ihrem Kürzungsmaß...
-
Seite 14: Häufige Fragen
Häufige Fragen Frage Antwort Muss ich mein Sonnenschutz-Plissee für Ja. Es handelt sich um einen Selbstbausatz, welcher auf die gewünschte Dachfenster selbst zuschneiden? Größe angepasst werden kann. Ein Zuschnitt ist je nach Platzbedarf aber nicht zwingend notwendig! Umfasst der Lieferumfang auch Montagezubehör? Ja. -
Seite 15: Reinigung
Service Für alle Fragen rund um das Sonnenschutz Dachfenster Verwenden Sie zur Reinigung nur ein feuchtes Tuch mit milden Plissee „MASTER SUN“ steht Ihnen unser Support unter Reinigungsmitteln. Das Sonnenschutz-Plissee können Sie mit einem Staubsauger (Bürstenaufsatz) oder Handbesen von Staub support@empasa�de zur Verfügung�... - Seite 16 Werner-von-Siemens-Straße 13 | 91522 Ansbach www.empasa.de Hinweis: Irrtümer, Änderungen und Druckfehler vorbehalten. Aktuellste Version als PDF im Downloadbereich auf www.insektenstop.net.
