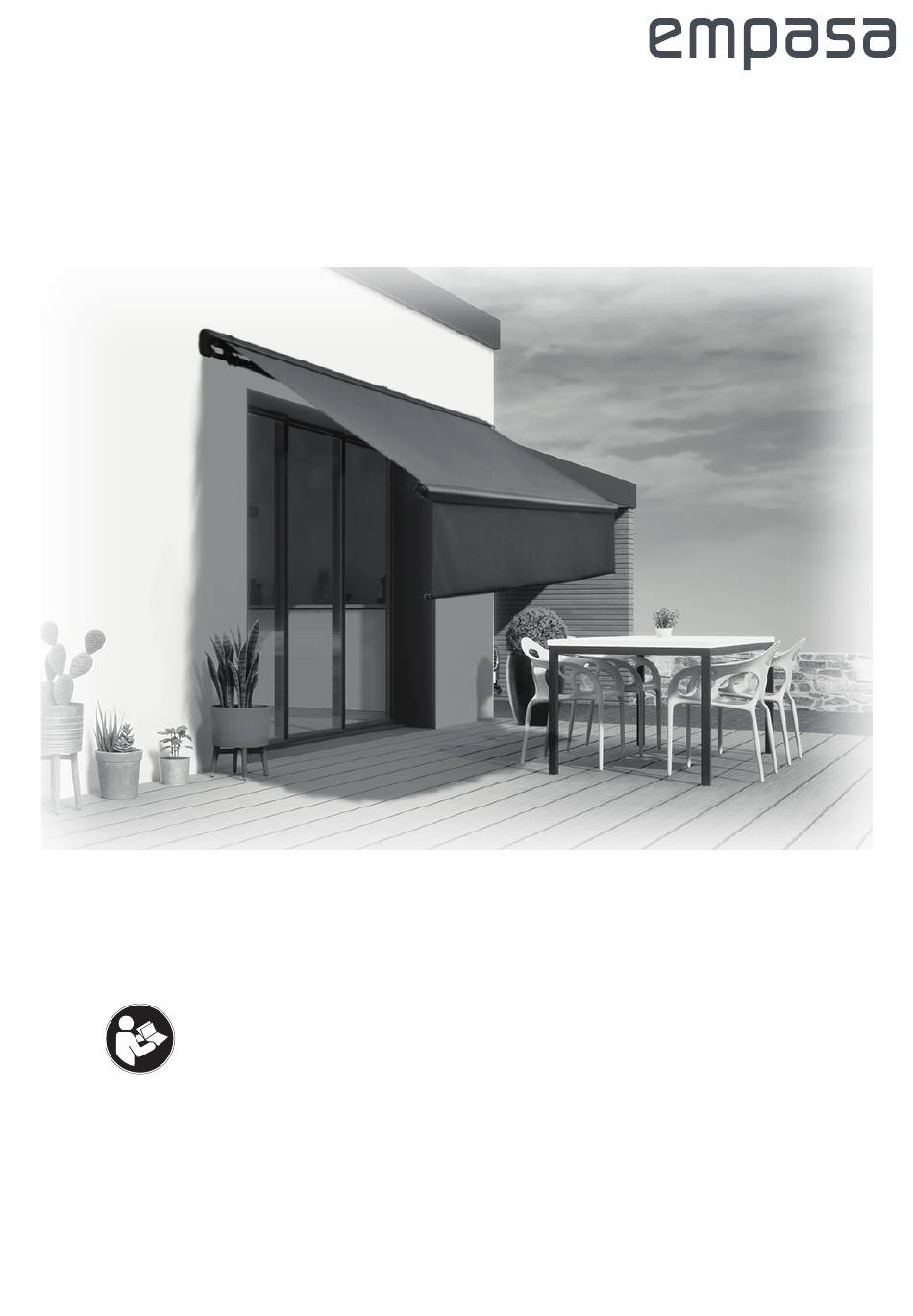

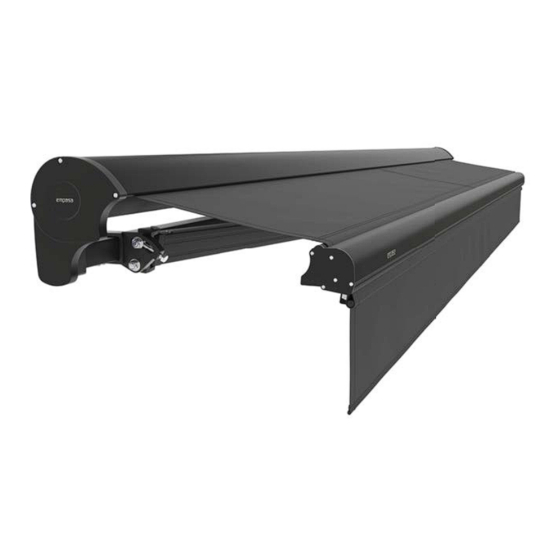

- Seite 1 Original Montage- und Bedienungsanleitung Kassettenmarkise mit ausfahrbarem Volant „EXPERT“ Abbildung beispielhaft Bitte vor Montage und Bedienung sorgfältig alle Punkte lesen! Anleitung aufbewahren und bei Weitergabe des Produktes mit aushändigen! V2/2022_EM3431...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Lieferumfang ��������������������������������������������������������������������������������������������� 3 Teileübersicht ���������������������������������������������������������������������������������������� 3 Teilebezeichnung ������������������������������������������������������������������������������������� 4 Einführung ����������������������������������������������������������������������������������������������� 5 Symbole in der Montage-/Bedienungsanleitung ������������������������������������������������������������ 5 Bezugsnormen �������������������������������������������������������������������������������������������� 5 Allgemeine Informationen ���������������������������������������������������������������������������������� 6 Beschreibung Kassettenmarkise ����������������������������������������������������������������������������� 6 Sicherheit ������������������������������������������������������������������������������������������������ 7 Bestimmungszweck und Anwendungsort ����������������������������������������������������������������� 7 Gewährleistung und Haftung ���������������������������������������������������������������������������� 7 Nutzungs- und Installationsvoraussetzungen ���������������������������������������������������������������... -
Seite 3: Lieferumfang
Lieferumfang Alle nachfolgende Darstellungen dieser Montage- und Bedienungsanleitung haben nur anschaulichen Charakter. Der Hersteller behält sich das Recht vor, Konstruktions- und Materialänderungen vorzunehmen. Die Teilebezeichnungen zu nachfolgender Abbildung finden Sie 4. Teileübersicht V2/2022_EM3431... -
Seite 4: Teilebezeichnung
Lieferumfang Teilebezeichnung Kassettenmarkise Kurbelgestänge Wandhalterungen 3,5m 4,0m Einstellstift (für Motor) Kurbelhaken für manuelle (Notfall-) Bedienung Funkfernbedienung Markisenkassette Markisentuch Volant-Kassette Kurbelantrieb Volant Gelenkarme Volant Abschlußprofil Volant Rohrmotor Stift für Kurbelhaken Warnung Auslieferung ohne Befestigungsmaterial. Das Befestigungsmaterial muss vom Monteur mit dem vorhandenen Montageuntergrund abgestimmt werden. -
Seite 5: Einführung
Einführung Diese Montage-/Bedienungsanleitung ist integrierender Bestandteil der auf Seite 6 beschriebenen Kassettenmarkise und richtet sich an die Benutzer. Sie soll eine korrekte Verwendung und Wartung des Pro- duktes garantieren. Die Montage-/Bedienungsanleitung sollte immer im Ganzen bleiben und während der Lebensdauer der Kassettenmarkise an einem leicht zugänglichen Ort aufbewahrt werden. Bei Weitergabe des Produktes an Dritte ist diese Montage-/Bedienungsanleitung mit auszuhändigen. -
Seite 6: Allgemeine Informationen
Allgemeine Informationen Die Montage der Kassettenmarkise soll von Personen ausgeführt werden, die in die Beachtung der Vorschriften und Sicherheitsmaßnahmen eingewiesen sowie mit gültigen Bauvorschriften vertraut gemacht worden sind. • Die Montagestelle soll entsprechend vorbereitet und gesichert werden. • Bei der Ausführung von Arbeiten in der Höhe und/oder mit elektrischen Geräten besondere Vorsichtsmaßnahmen beachten. -
Seite 7: Sicherheit
Sicherheit Sicherheit HINWEIS! Bestimmungszweck und Anwendungsort Die Kassettenmarkise hat den Zweck, den unter ihr befindlichen Bereich vor Sonneneinstrahlung zu schützen und eventuellen Wi- derschein zu reduzieren. Das installierte Produkt ist ausschließlich für das Aus- und Einfahren einer vorher eingebauten Sonnen- markise vorgesehen. -
Seite 8: Sicherheitshinweise
Sicherheitshinweise Bei Regen, Wind oder Schneefall muss die Kassettenmarkise komplett eingefahren werden, da die Gefahr von Personen- oder Sachschäden besteht. Es ist streng verboten, die auf der Kassettenmarkise installierten Sicherheitsvorrichtungen zu entfernen. Überprüfen Sie, dass sich während des Aus-/Einfahrens der Kassettenmarkise keine Personen in ihrer Reichweite aufhalten. Keine Gegenstände auf dem Kassettenmarkisentuch ablegen. -
Seite 9: Sicherheitshinweise
Sicherheitshinweise • Die beauftragte Person muss für den Einbau der Kassettenmarkise autorisiert, geschult und in den Sicherheitsvorschriften eingewiesen sein. • Die beauftragte Person darf keine körperlichen Einschränkungen besitzen, welche die Aufmerksamkeit und das Urteilsver- mögen beeinträchtigen. Dazu zählen z. B. Übermüdung, Alkoholkonsum. •... -
Seite 10: Technische Daten
Sicherheitshinweise • EXPLOSIONSGEFAHR! Laden Sie Batterien niemals wieder auf, schließen Sie Batterien nicht kurz und öffnen Sie Batterien nicht. Überhitzung, Brandgefahr und Platzen können die Folge sein. Werfen Sie Batterien niemals in Feuer oder Wasser. Die Batterie kann ex- plodieren. •... -
Seite 11: Position Gelenkarme
Technische Daten Position Gelenkarme Die Gelenkarme sind wie folgt positioniert (von außen nach innen gemessen): bis Breite in cm 1 in cm 2 in cm 3 in cm 4 in cm 16,5 16,5 32,5 32,5 31,5 31,5 32,5 32,5 V2/2022_EM3431... -
Seite 12: Transport Und Verpackung
Transport und Verpackung Transport der Kassettenmarkise Für das Handling und den Transport der Kassettenmarkise ist der Kunde verantwortlich, der für einen angemessenen Transport sorgen muss, ohne dass die Originalverpackung beschädigt wird. Eventuelle Produktschäden, die durch die Demontage und das Handling oder Transport nach der Installation verursacht werden, sind nicht durch die Garantie abgedeckt. Das Verpackungsma- terial muss entsorgt und/oder wiederverwertet werden, gemäß... -
Seite 13: Benötigtes Werkzeug
Benötigtes Werkzeug Leiter & Gerüst Bohrmaschine Maßband / Meterstab Gummihammer Wasserwaage Bleistift / Marker Ring-/Maulschlüssel SW17 Innensechskantschlüssel SW5 und SW6 Bohrer (je nach Untergrund richtigen Typ wählen) V2/2022_EM3431... -
Seite 14: Installation Kassettenmarkise
Installation Kassettenmarkise Vor der Montage Ihrer Markise sind alle Schrauben der seitlichen Befestigung, der Warnung Gelenkarme, der vorderen Tuchstange / des Schließbleches sowie der Verstellung des Neigungswinkels auf festen Sitz zu prüfen! Durch den Transport können sich Schrauben gelockert haben! Installation Warnung Zur Installation/Montage der Kassettenmarkise sind mindestens 2 Personen erforderlich! -
Seite 15: Position Wandhalterungen
Installation Kassettenmarkise SCHRITT 2: Mit einem Metermaß die Breite der Kassettenmarkise abmessen und die Positionen der Bohrlöcher mit Hilfe der Wandhalterungen anzeichnen. Mit Hilfe eines langen Meterstabs, einer Wasserwaage und Kreide eine horizontale Linie auf der gewünschten Höhe ziehen. Die Unterkante und Löcher der Halterungen an der Wand anzeichnen. Die Anzahl der Wandhalterungen hängt von der Breite der Kassettenmarkise ab. -
Seite 16: Wandhalterungen Festschrauben Und Kontrollieren
Installation Kassettenmarkise SCHRITT 3: Mit einer Schlagbohrmaschine und einem Mauerbohrer (je nach Untergrund richtigen Bohrertyp wählen) an den entsprechend angezeichneten Punkten die Löcher für die Halterung bohren. Die gebohrten Löcher müssen in der Bohrtiefe dem Befestigungs- material entsprechen. ACHTUNG! Mörtelwände sind nicht für die Befestigung von Kassettenmarkisen geeignet, da sie keine aus- reichende Tragfähigkeit für Wandschrauben besitzen. -
Seite 17: Markisenkassette Einhängen Und Befestigen
Installation Kassettenmarkise Stege HINWEIS! oben Die plane (ohne Stege) Fläche der Wandhalterungen muss nach unten zeigen. Unten Nachdem die Wandhalterungen auf der gewünschten Höhe in der Waage angebracht wurden, die horizontale Ausrichtung gegebenenfalls mit einem Richtscheit oder einer langen Wasserwaage kontrollieren. Schritt 5: Markisenkassette einhängen und befestigen Kassettenmarkise nun mit Schraube, Unterlegscheibe und Sicherungsmutter in der Wandhalterung mit... - Seite 18 Installation Kassettenmarkise SCHRITT 6: Stecker in die dafür vorgesehene und passende Außen-Steckdose (IP44) stecken. SCHRITT 7: Wenn nicht geschehen, Batterien in den Funkhandsender einlegen. Achten Sie dabei auf die richtige Polarität der Batterien. Siehe dazu auch Kapitel „Funkhandsender“ auf Seite 24. HINWEIS! Achten Sie beim Einsetzen der Batterie auf die richtige Polarität.
-
Seite 19: Kassettenmarkise Einstellen
Kassettenmarkise einstellen Warnung Alle nachfolgend beschriebenen Arbeiten an der Kassettenmarkise sind mit äußerster Vorsicht und Konzentration auszuführen. Gegenbenenfalls ist eine authorisierte Fachkraft hinzu zu ziehen. Für unsachgemäße oder mangels Wissen ausgeführte Arbeiten kann keine Haftung übernommen werden. Es besteht die Lebensgefahr! Lesen Sie daher erst ALLE nachfolgende Punkte sorgfältig durch! Es kann vorkommen das die Arme der Markise nicht gleichmäßig positioniert sind oder sich beim Transport verschoben haben. - Seite 20 Kassettenmarkise einstellen Schritt 1: Zuerst prüfst du, ob die Arme den Abstand gemäß Tabelle 8 auf Seite 11 angezeigt, von außen nach innen haben. Hierzu muss von der Außen-Kante der Frontstange bis zu den Armen auf beiden Seiten gemessen werden. Entspricht der Abstand, inkl.
-
Seite 21: Neigungswinkel Einstellen
Kassettenmarkise einstellen Schritt 3: Die beiden Schrauben der Armhalterung nur soweit lösen (max. 1-2 Umdrehungen), so dass sich der Gelenkarm verschieben lässt. Schrauben nur leicht lösen damit die Arme nach rechts oder links geschoben werden können. Schrauben keinesfalls ganz ausdrehen! Warnung Gelenkarme seitliche so verschieben, dass die Positionen den Angaben anhand der Tabelle 8 auf Seite 11 entsprechen. -
Seite 22: Bedienung Volant
Bedienung Volant Um den Volant aus- oder einzufahren, gehen Sie wie folgt vor: - Hängen Sie die Kurbelstange am Kurbelhaken ein - Drehen (kurbeln) Sie gegen den Uhrzeigersinn um den Volant auszufahren - Drehen (kurbeln) Sie im Uhrzeigersinn um den Volant einzufahren. einfahren ausfahren V2/2022_EM3431... -
Seite 23: Der Motorantrieb
Der Motorantrieb Inbetriebnahme Die Endpunkte sind bereits ab Werk eingestellt und bleiben auch bei einem Stromausfall bestehen, auch wenn eine manuelle Bedienung vor der Wiederaufnahme der Stromversorgung statt findet. Stimmen die Endpunkte nicht, können diese mittels nachfolgender Schritte verändert werden. Warnung Gehen Sie bei allen Einstellmaßnahmen vorsichtig vor und halten Sie ggf. -
Seite 24: Funkhandsender
Funkhandsender nicht werfen, zerlegen oder Feuchtigkeit aussetzen. Der Funkhandsender wird dadurch zerstört. Optionaler Wind-/Sonnensensor Optional ist zur der Kassettenmarkise ein Wind- und Sonnensensor erhältlich. Informieren Sie sich gerne auf www.empasa.de. Zur Installation und Inbetriebnahme des Wind- und Sonnensensor beachten Sie dessen Montage- und Bedienungsanleitung. -
Seite 25: Funkhandsender Koppeln
Funkhandsender koppeln Koppeln der Fernbedienung mit der Kassettenmarkise HINWEIS! Ab Werk ist die Fernbedienung bereits mit der Kassettenmarkise verbunden. Diese Arbeitsschritte müssen nur durchgeführt wer- den, wenn die Fernbedienung nicht mit der Kassettenmarkise gekoppelt ist (Markise reagiert nicht auf drücken der Tasten). 1. -
Seite 26: Inbetriebnahme Kassettenmarkise
Inbetriebnahme Kassettenmarkise Wichtige Hinweise vor Inbetriebnahme HINWEIS! ACHTUNG! Vor Inbetriebnahme der Kassettenmarkise Kapitel „Sicherheit“ 7 sorgfältig durchlesen. Warnung ACHTUNG! Überprüfen, dass sich während des Aus-/Einfahrens der Kassettenmarkise keine Personen in ihrer Reichweite aufhal- ten. ACHTUNG! Bei Regen, Wind oder Schneefall muss die Kassettenmarkise komplett eingefahren werden. Andernfalls besteht die Gefahr von Personen- oder Sachschäden. -
Seite 27: Wartung Und Reinigung
Wartung und Reinigung Regelmäßige und außerordentliche Wartung HINWEIS! Durch Einhaltung der nachfolgend genannten Zeitabstände kann der einwandfreie Zustand des erworbenen Produktes beibehal- ten werden. Zweimal im Jahr, vor und nach der Sommersaison, sollte der Kassettenmarkisenstoff gründlich auf eventuelle Risse oder Beschädigungen der Nähte geprüft werden. Im Frühling vor Beginn der Sommersaison, sowie im Herbst vor der Winterein- lagerung. -
Seite 28: Demontage
Demontage Demontage Warnung ACHTUNG! Die Kassettenmarkise darf nur von qualifiziertem Fachpersonal abmontiert werden. Bei der De- montage der Kassettenmarkise müssen – ebenso wie bei der Installation - alle bestehenden Sicherheitsvor- schriften eingehalten werden: siehe Kapitel „Sicherheit“ und Installation“ (7 und 14) sowie die Installationsanleitung. -
Seite 29: Problembehandlung
Problembehandlung Störungen, Ursachen und Abhilfe HINWEIS! Bei Störungen sowie der Auffindung ihrer Ursachen müssen die geltenden Sicherheitsvorschriften beachtet werden. Störungsursache und Abhilfe Frage: Der Kassettenmarkisenstoff hängt durch, obwohl die Kassettenmarkise komplett ausgefahren ist. Antwort: Die Lauflänge ist nicht korrekt eingestellt. Die Lauflänge erneut entsprechend einstellen, und/ oder verändern Sie den Endpunkt beim Ausfahren. -
Seite 30: Garantiebestimmungen
Garantiebestimmungen Die empasa GmbH, Im Herrmannshof 10, 91595 Burgoberbach, gewährt Ihnen als Verbraucher in Deutschland eine Garantie von zwei (2) Jahren auf Motor und Funktionalität Ihrer Kassettenmarkise, beginnend mit Rechnungsdatum. Unberührt davon be- stehen Ihre gesetzlichen Gewährleistungsrechte der Nacherfüllung, der Rücktritt oder die Minderung sowie Schadensersatz (§...
