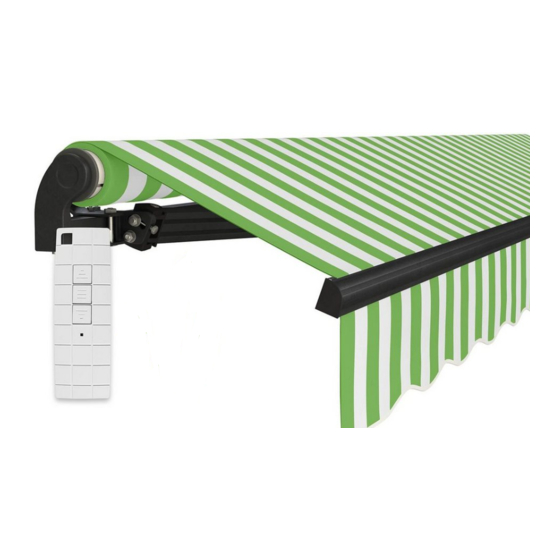

Empasa START PLUS Montage- Und Bedienungsanleitung
Mit elektrischem antrieb
Vorschau ausblenden
Andere Handbücher für START PLUS:
- Montageanleitung (2 Seiten) ,
- Montageanleitung (24 Seiten) ,
- Montageanleitung (2 Seiten)
Inhaltsverzeichnis
Verwandte Anleitungen für Empasa START PLUS
Inhaltszusammenfassung für Empasa START PLUS
- Seite 1 Montage- und Bedienungsanleitung Gelenkarmmarkise mit elektrischem Antrieb Abbildung beispielhaft Bitte vor Montage und Bedienung sorgfältig alle Punkte lesen! Anleitung aufbewahren und bei Weitergabe des Produktes mit aushändigen! V7/2020_E1200...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Lieferumfang ��������������������������������������������������������������������������������������������� 3 Teileübersicht ���������������������������������������������������������������������������������������� 3 Teilebezeichnung ������������������������������������������������������������������������������������� 4 Einführung ����������������������������������������������������������������������������������������������� 5 Symbole in der Montage-/Bedienungsanleitung ������������������������������������������������������������ 5 Bezugsnormen �������������������������������������������������������������������������������������������� 5 Allgemeine Informationen ���������������������������������������������������������������������������������� 6 Beschreibung Gelenkarmmarkise ���������������������������������������������������������������������������� 6 Sicherheit ������������������������������������������������������������������������������������������������ 7 Bestimmungszweck und Anwendungsort ����������������������������������������������������������������� 7 Gewährleistung und Haftung ���������������������������������������������������������������������������� 7 Nutzungs- und Installationsvoraussetzungen ���������������������������������������������������������������... -
Seite 3: Lieferumfang
Lieferumfang Alle nachfolgende Darstellungen dieser Montage- und Bedienungsanleitung haben nur anschaulichen Charakter. Der Hersteller behält sich das Recht vor, Konstruktions- und Materialänderungen vorzunehmen. Die Teilebezeichnungen zu nachfolgender Abbildung finden Sie 4. Teileübersicht V7/2020_E1200... -
Seite 4: Teilebezeichnung
Lieferumfang Teilebezeichnung Gelenkarmmarkise Kurbel Sechskantschrauben Sechskantmutter Unterlegscheiben Wandhalterungen 2,5m 2,95m 3,5m 3,95m Kurbelhaken Abschlußprofil Gelenkarme Tragarme Aufwickelrolle Markisentuch Motor Aufnahme Kurbelhaken (beliegend) Funkhandsender Warnung Auslieferung ohne Befestigungsmaterial. Das Befestigungsmaterial muss vom Monteur mit dem vorhandenen Montageuntergrund abgestimmt werden. Allein der Monteur haftet dafür, dass das Befestigungsmaterial für das jeweilige Mauerwerk geeignet ist und dass die Montage fachgerecht ausgeführt wird. -
Seite 5: Einführung
Einführung Diese Montage-/Bedienungsanleitung ist integrierender Bestandteil der 6 beschriebenen Gelenkarmmar- kise und richtet sich an die Benutzer. Sie soll eine korrekte Verwendung und Wartung des Produktes garantie- ren. Die Montage-/Bedienungsanleitung sollte immer im Ganzen bleiben und während der Lebensdauer der Gelenkarmmarkise an einem leicht zugänglichen Ort aufbewahrt werden. -
Seite 6: Allgemeine Informationen
Allgemeine Informationen Die Montage des Rollladens soll von Personen ausgeführt werden, die in die Beachtung der Vorschriften und Sicherheitsmaßnahmen eingewiesen sowie mit gültigen Bauvorschriften vertraut gemacht worden sind. • Die Montagestelle soll entsprechend vorbereitet und gesichert werden. • Bei der Ausführung von Arbeiten in der Höhe und/oder mit elektrischen Geräten besondere Vorsichtsmaßnahmen beachten. -
Seite 7: Sicherheit
Sicherheit Sicherheit HINWEIS! Bestimmungszweck und Anwendungsort Die Gelenkarmmarkise hat den Zweck, den unter ihr befindlichen Bereich vor Sonneneinstrahlung zu schützen und eventuel- len Widerschein zu reduzieren. Das installierte Produkt ist ausschließlich für das Aus- und Einfahren einer vorher eingebauten Sonnenmarkise vorgesehen. Hierunter versteht man das Erreichen und Verweilen in der max. Aus- bzw. Einfahrposition sowie eventuellen Zwischenpositionen. -
Seite 8: Sicherheitshinweise
Sicherheitshinweise Bei Regen, Wind oder Schneefall muss die Gelenkarmmarkise komplett eingefahren werden, da die Gefahr von Personen- oder Sachschäden besteht. Es ist streng verboten, die auf der Gelenkarmmarkise installierten Sicherheitsvorrichtungen zu entfernen. Überprüfen Sie, dass sich während des Aus-/Einfahrens der Gelenkarmmarkise keine Personen in ihrer Reichweite aufhalten. Keine Gegenstände auf dem Gelenkarmmarkisentuch ablegen. -
Seite 9: Sicherheitshinweise
Sicherheitshinweise • Die beauftragte Person muss für den Einbau der Gelenkarmmarkise autorisiert, geschult und in den Sicherheitsvorschriften eingewiesen sein. • Die beauftragte Person darf keine körperlichen Einschränkungen besitzen, welche die Aufmerksamkeit und das Urteilsver- mögen beeinträchtigen. Dazu zählen z. B. Übermüdung, Alkoholkonsum. •... -
Seite 10: Sicherheitshinweise Zu Batterien
Sicherheitshinweise Sicherheitshinweise zu Batterien Warnung • Batterien gehören nicht in Kinderhände. Lassen Sie Batterien nicht herumliegen. Es besteht die Gefahr, dass Kinder oder Haustiere diese verschlucken. Im Falle eines Verschluckens suchen Sie sofort einen Arzt auf. • EXPLOSIONSGEFAHR! Laden Sie Batterien niemals wieder auf, schließen Sie Batterien nicht kurz und öffnen Sie Batterien nicht. Überhitzung, Brandgefahr und Platzen können die Folge sein. -
Seite 11: Position Gelenkarme
Technische Daten Position Gelenkarme Die Gelenkarme sind wie folgt positioniert: Größe 2,5 x 2 m 11,5 cm 11,5 cm 18,5 15,5 2,95 x 2,5 m 11,5 cm 11,5 cm 18,5 15,5 3,5 x 2,5 m 25,5 cm 30,5 cm 34,5 cm 32,5 cm 3,95 x 2,5 m 50,5 cm... -
Seite 12: Transport Und Verpackung
Transport und Verpackung Transport der Gelenkarmmarkise Für das Handling und den Transport der Gelenkarmmarkise ist der Kunde verantwortlich, der für einen angemessenen Transport sorgen muss, ohne dass die Originalverpackung beschädigt wird. Eventuelle Produktschäden, die durch die Demontage und das Handling oder Transport nach der Installation verursacht werden, sind nicht durch die Garantie abgedeckt. Das Verpackungsma- terial muss entsorgt und/oder wiederverwertet werden, gemäß... -
Seite 13: Installation Gelenkarmmarkise
Installation Gelenkarmmarkise Vor der Montage Ihrer Markise sind alle Schrauben der seitlichen Befestigung, der Warnung Gelenkarme, der vorderen Tuchstange / des Schließbleches sowie der Verstellung des Neigungswinkels auf festen Sitz zu prüfen! Durch den Transport können sich Schrauben gelockert haben! Installation Warnung Die Installation muss unter strikter Einhaltung der Sicherheitsvorschriften für ortsveränderliche Baustellen erfolgen (Dekr.Präs. -
Seite 14: Position Wandhalterungen
Installation Gelenkarmmarkise SCHRITT 2: Mit einem Metermaß die Breite der Gelenkarmmarkise abmessen und die Positionen der Bohrlöcher mit Hilfe der Wandhalterungen anzeichnen. Mit Hilfe eines langen Meterstabs, einer Wasserwaage und Kreide eine horizontale Linie auf der gewünschten Höhe ziehen. Die Unterkante und Löcher der Halterungen an der Wand anzeichnen. Die Anzahl der Wandhalterungen hängt von der Breite der Gelenkarmmarkise ab. - Seite 15 Installation Gelenkarmmarkise SCHRITT 3: Mit einer Schlagbohrmaschine und einem Mauerbohrer an den entsprechend angezeichneten Punkten die Löcher für die Halte- rung bohren. Die gebohrten Löcher müssen in der Bohrtiefe dem Befestigungsmaterial entsprechen. Mörtelwände sind nicht für die Befestigung von Gelenkarmmarkisen geeignet, da sie keine ausreichende Tragfähigkeit für Wandschrauben besitzen. Das in dieser Montageanleitung abgebildete Montagematerial dient ausschließlich zum visuellen...
- Seite 16 Installation Gelenkarmmarkise SCHRITT 5: Nun kann die Gelenkarmmarkise an den Wandhalterungen angebracht werden. Hierzu die beiden Enden der Gelenkarmmarkise vorsichtig anheben (mindestens zwei Personen) und in die Halterung einführen. Warnung Vor der Benutzung sicherstellen, dass fahrbare oder feste Gerüste, Leitern und sämtliche persönliche Schutzausrüstungen (Sicherheitsgurte und –riemen usw.) den Vorschriften entsprechen und in gutem Zustand sind.
- Seite 17 Installation Gelenkarmmarkise SCHRITT 8: Wenn nicht geschehen, Batterien in den Funkhandsender einlegen. Achten Sie dabei auf die richtige Polarität der Batterien. HINWEIS! Achten Sie beim Einsetzen der Batterie auf die richtige Polarität. Der Funkhandsender ist bereits werkseitig mit dem Motor gekoppelt. Ist hier dennoch keine Verbindung vorhanden, so führen Sie eine Kopplung wie auf Seite 21 beschrieben durch.
-
Seite 18: Der Motorantrieb
Der Motorantrieb Vorabprüfung Die Endpunkte sind bereits ab Werk eingestellt und bleiben auch bei einem Stromausfall bestehen, auch wenn eine manuelle Bedienung vor der Wiederaufnahme der Stromversorgung statt findet. Stimmen die Endpunkte nicht, können diese mittels nachfolgender Schritte verändert werden. Warnung Gehen Sie bei allen Einstellmaßnahmen vorsichtig vor und halten Sie ggf. -
Seite 19: Endpunkte Für Aus- Und Einfahren Setzen
Der Motorantrieb Endpunkte für Aus- und Einfahren setzen Nachfolgendes Schema erklärt, wie der Endpunkt für das Ausfahren programmiert wird. Nehmen Sie diese Einstellungen nur mit äußerster Vorsicht vor, um Beschädigungen an der Gelenkarmmarkise und dem Markisenstoff zu vermeiden! Beim Öffnungs- oder Schließvorgang sind Personen von der Gelenkarmmarkise fernzuhalten. Warnung Gelenkarmmarkise während dieser Vorgänge beobachten bis dieser vollständig geschlossen oder geöffnet ist. -
Seite 20: Funkhandsender
Der Motorantrieb Nachfolgendes Schema erklärt, wie der Endpunkt für das Einfahren programmiert wird. Beim Öffnungs- oder Schließvorgang sind Personen von der Gelenkarmmarkise fernzuhalten. Warnung Gelenkarmmarkise während dieser Vorgänge beobachten bis diese vollständig ein- oder ausgefahren ist. Gehen Sie beim Einstellen der Endpunkte äußerst vorsichtig vor, damit die Gelenkarmmarkise und das Markisentuch nicht beschädigt werden. -
Seite 21: Funkhandsender Mit Motor Koppeln
Funkhandsender Funkhandsender mit Motor koppeln HINWEIS! Ab Werk ist die Fernbedienung bereits mit der elektrischen Markise verbunden. Diese Arbeitsschritte müssen nur durchgeführt werden, wenn die Fernbedienung nicht mit der Markise gekoppelt ist (Markise reagiert nicht auf drücken der Tasten). 1. Prüfen ob die Fernbedienung verbunden ist. a. -
Seite 22: Spezifikation Funkhandsender
Spezifikation Funkhandsender Funkfernbedienung HINWEIS! mit 1 Kanal (für bis zu 15 Motoren) Batterie: 1x 12V/27A (enthalten) Verringert sich die Funkdistanz oder lässt sich der Rohrmotor Laufzeit Batterie: > 2 Jahre durch sanften Tastendruck nicht mehr ansteuern, so ist die Funkdistanz: Außen: ca. -
Seite 23: Wartung Und Reinigung
Wartung und Reinigung Regelmäßige und außerordentliche Wartung HINWEIS! Durch Einhaltung der nachfolgend genannten Zeitabstände kann der einwandfreie Zustand des erworbenen Produktes beibehal- ten werden. Zweimal im Jahr, vor und nach der Sommersaison, sollte der Gelenkarmmarkisenstoff gründlich auf eventuelle Risse oder Beschädigungen der Nähte geprüft werden. Im Frühling vor Beginn der Sommersaison, sowie im Herbst vor der Winterein- lagerung. -
Seite 24: Demontage
Demontage Demontage Warnung ACHTUNG! Die Gelenkarmmarkise darf nur von qualifiziertem Fachpersonal abmontiert werden. Bei der Demontage der Gelenkarmmarkise müssen – ebenso wie bei der Installation - alle bestehenden Sicher- heitsvorschriften eingehalten werden: siehe Kapitel „Sicherheit“ und Installation“ (7 und 13) sowie die Installationsanleitung. -
Seite 25: Problembehandlung
Problembehandlung Störungen, Ursachen und Abhilfe HINWEIS! Bei Störungen sowie der Auffindung ihrer Ursachen müssen die geltenden Sicherheitsvorschriften beachtet werden. Störungsursache und Abhilfe Frage: Der Gelenkarmmarkisenstoff hängt durch, obwohl die Gelenkarmmarkise komplett ausgefahren ist. Antwort: Die Lauflänge ist nicht korrekt eingestellt. Die Lauflänge erneut entsprechend einstellen, und/ oder verändern Sie den Endpunkt beim Ausfahren. -
Seite 26: Gelenkarme Einstellen
Gelenkarme einstellen Warnung Alle nachfolgend beschriebenen Arbeiten an der Gelenkarmmarkise sind mit äußerster Vorsicht und Konzentration auszuführen. Gegenbenenfalls ist eine authorisierte Fachkraft hinzu zu ziehen. Für unsachgemäße oder mangels Wissen ausgeführte Arbeiten kann keine Haftung übernommen werden. Es besteht die Lebensgefahr! Lesen Sie daher erst ALLE nachfolgende Punkte sorgfältig durch! Es kann vorkommen das die Arme der Markise nicht gleichmäßig positioniert sind oder sich beim Transport verschoben haben. - Seite 27 Gelenkarme einstellen Schritt 1: Zuerst prüfst du, ob die Arme den Abstand gemäß Tabelle 8 auf Seite 11 angezeigt, von außen nach innen haben. Hierzu muss von der Außen-Kante der Frontstange bis zu den Armen auf beiden Seiten gemessen werden. Entspricht der Abstand, inkl.
- Seite 28 Gelenkarme einstellen Schritt 3: Die beiden Schrauben der Armhalterung nur soweit lösen (max. 1-2 Umdrehungen), so dass sich der Gelenkarm verschieben lässt. Schrauben nur leicht lösen damit die Arme nach rechts oder links geschoben werden können. Schrauben keinesfalls ganz ausdrehen! Warnung Gelenkarme seitliche so verschieben, dass die Positionen den Angaben anhand der Tabelle 8 auf Seite 11 entsprechen.
-
Seite 29: Garantiebestimmungen
Garantiebestimmungen Die empasa GmbH, Im Herrmannshof 10, 91595 Burgoberbach, gewährt Ihnen als Verbraucher in Deutschland eine Garantie von zwei (2) Jahren auf Motor und Funktionalität Ihrer Gelenkarmmarkise, beginnend mit Rechnungsdatum. Unberührt davon bestehen Ihre gesetzlichen Gewährleistungsrechte der Nacherfüllung, der Rücktritt oder die Minderung sowie Schadensersatz (§...
