imc POLARES/miniPOLARES

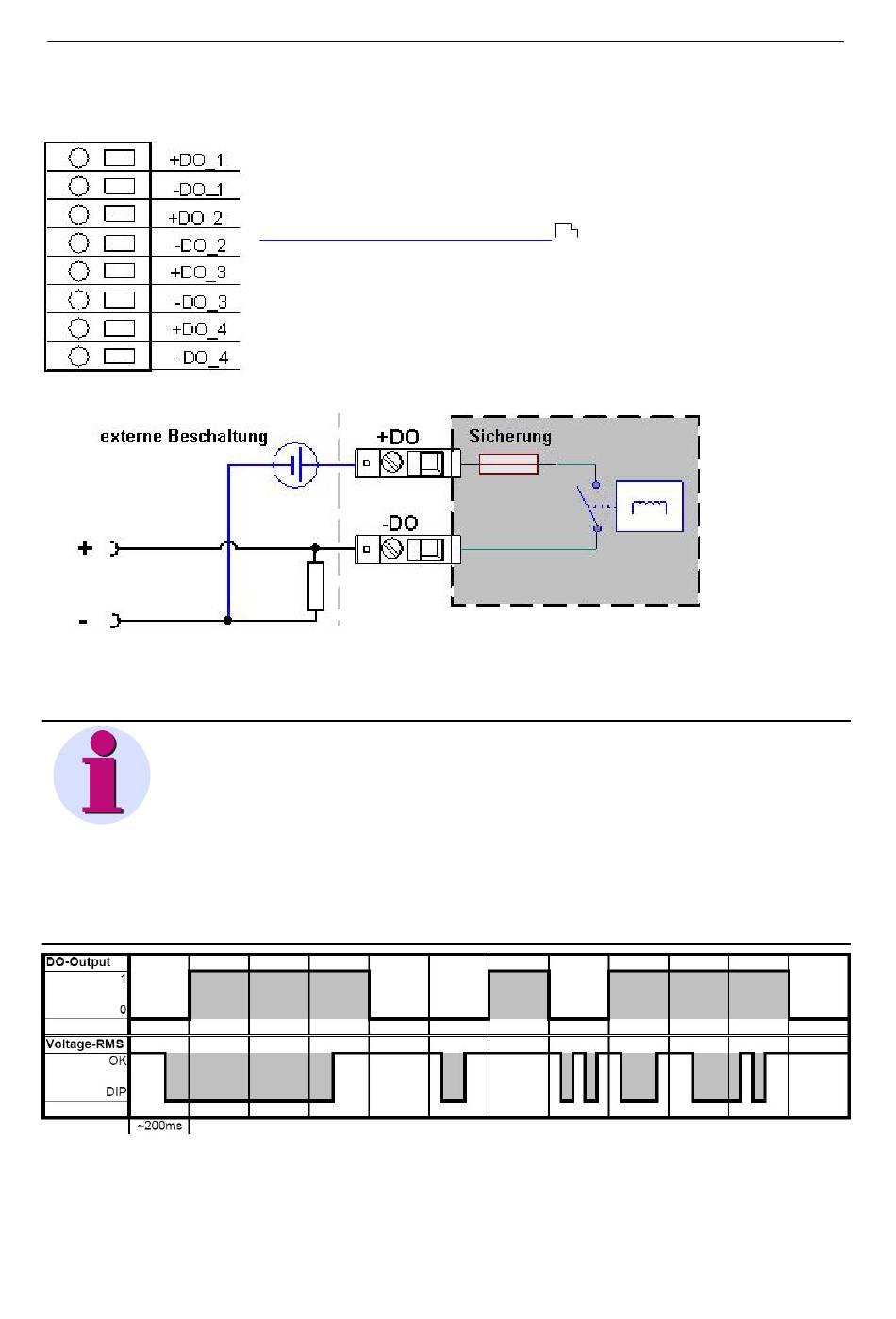

11.3.4 Digitale Ausgänge
imc POLARES/miniPOLARES verfügt über vier differentielle digitale Ausgänge, die als Relaiskontakte ausgeführt
sind.
Anschlussbeispiel eines digitalen Ausgangs mit geschaltener Spannung und Pull-Down Widerstand.
Das Messgerät stellt intern keine Referenzspannung bereit. Diese muss, wie im Beispiel, von außen zugeführt
werden
Hinweis
Power Quality Recorder imc POLARES/miniPOLARES, Betriebsanleitung
2.4, Ausgabestand 02.08.2011
Die Kontakte sind vom Messsystem galvanisch isoliert.
Wird ein digitaler Ausgang gesetzt, wird der Relaiskontakt geschlossen und die LED
leuchtet.
Die Schaltspannungen und geeigneten Leiterquerschnitte entnehmen Sie den
technischen Daten der digitalen Ausgänge
· Die Norm 61000-4-30 verlangt eine Bearbeitung über 10 (50 Hz) bzw. 12 (60 Hz)
Perioden.Dadurch werden auch Spannungsereignisse in diesem Abstand (200 ms)
geprüft und durch den DO (Digitaler Ausgang) signalisiert.
· Wenn ein kurzer Spannungseinbruch innerhalb dieser Bearbeitungsbreite beginnt und
endet, erfolgt eine Verzögerte Weitergabe durch den DO. Die Signalisierung erfolgt für
mindestens 200 ms.
· Im ungünstigsten Fall erfolgt die Ausgabe am DO erst nach ca. 300ms. Diese
Verzögerung ist abhängig von: Netzfrequenz, Messkanal und der Auslastung des
Messgerätes.
.
