11.3.3 Digitale Eingänge
imc POLARES/miniPOLARES hat vier differentielle digitale Eingänge, die vom Messsystem galvanisch isoliert sind.

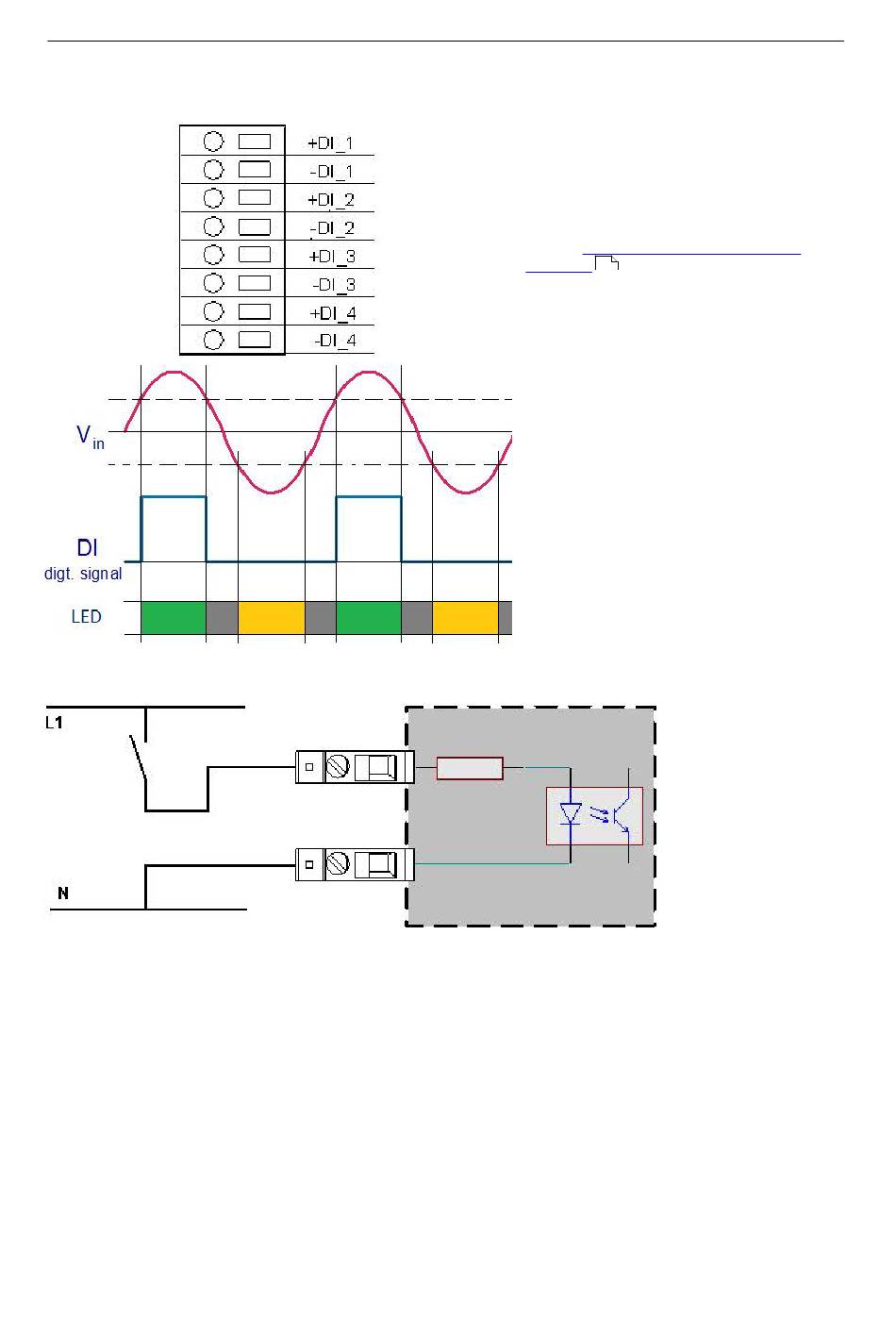

Beschaltung einer 230V Spannung an einen digitalen Eingang
Pegelerkennung und LED
Konditionierung und Anschlüsse
Sie dienen vorrangig zur Verarbeitung von
230V
Spannungen, es können aber auch
eff
kleinere Gleich- oder Wechselspannungen
überwacht werden. Die Klemmen sind für den
Anschluss eines Kabels ausgelegt.
Die geeigneten Leiterquerschnitte entnehmen
Sie den
technischen Daten der digitalen
Eingänge
91
Ist das Signal oberhalb der Schaltschwelle
(typ. 16 V) wird der Zustand des
Eingangbits = 1 angezeigt und die LED
leuchtet grün.
Unterhalb der Schaltschwelle (typ. 16 V)
ist der Zustand = 0 und die LED ist aus.
Unterhalb – 16 V leuchtet die LED gelb.
