imc POLARES/miniPOLARES
Bauform
· Kompaktes, robustes Aluminiumgehäuse mit Kunststofffront
· Hutschienenmontagesatz an der Gehäuserückseite
· Steckplatz für CF-Card Speichermedium
Anschlüsse
· Spannungseingänge:
· Stromeingänge:
· LAN-Anschluss:
· GPS:
· Synchronisation:
· Modem:
Als Schnittstellen stehen TCP/IP und ein externes Modem zur Verfügung.
Als Speichermedien stehen eine Compact Flash Karte mit einer Kapazität von zur Zeit maximal 16 GB zur Verfügung.
9.1.1
Versorgung der DC-Variante (10 V bis 60 VDC)
Die Versorgungsspannung für die DC-Variante von miniPOLARES wird über eine 3-polige Klemmleiste zugeführt. Der
zulässige Versorgungsspannungsbereich beträgt 10 V DC bis 60 V DC. Die richtige Polung ist zu beachten.

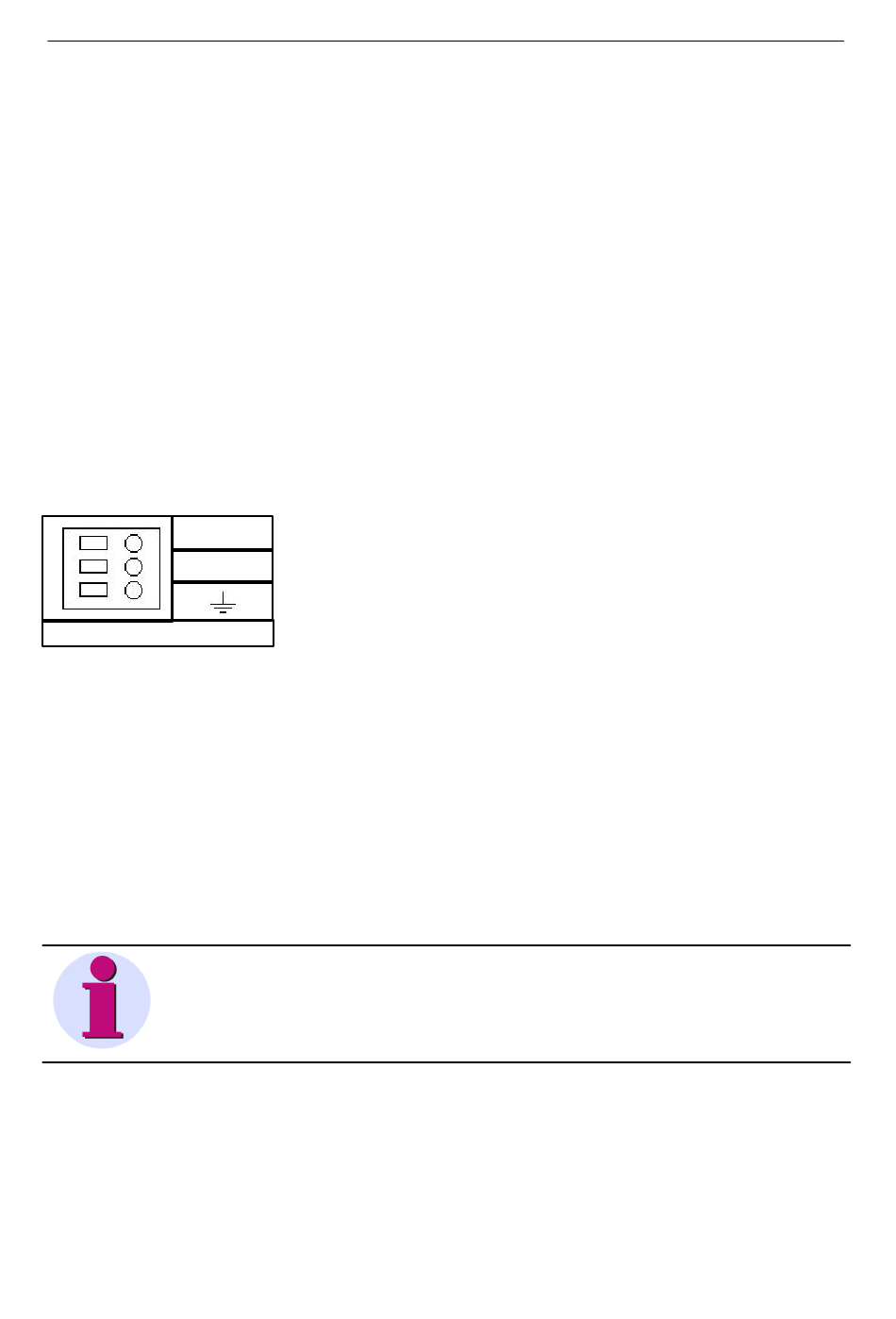

3-polige Klemmleiste
Bei der DC-Versorgung von miniPOLARES ist allgemein folgendes zu beachten:
· Die Zuleitung muss niederohmig über ein Kabel mit ausreichendem Querschnitt erfolgen. Eventuell im
Versorgungskreis zwischengeschaltete zusätzliche (Entstör-) Filter sollten keine Reiheninduktivitäten größer als
1mH enthalten. Andernfalls ist ein zusätzlicher Parallel-Kondensator nötig.
· Der Anschluss ist gegen Verpolung geschützt.
· Wird die Versorgung von der zu messenden Quelle gespeist, wird bei längeren Spannungsunterbrechungen die
Messung automatisch beendet. miniPOLARES kann so konfiguriert werden, dass die Messung nach
Spannungswiederkehr selbsttätig wieder weitergeführt wird.
· Eine Erdung des Geräts ist über die Hutschienenhalterung sichergestellt. Diese Erdung hat keine Relevanz
hinsichtlich der Gerätesicherheit, ist aber zur Gewährleitung der Messgenauigkeit und der elektromagnetischen
Verträglichkeit (EMV) erforderlich.
Der Anschluss zur Funktionserdung an der 3-poligen Klemmleiste ist zur Erdung nur zu verbinden, wenn die
Erdverbindung nicht über die Hutschiene erfolgen kann. Ansonsten bleibt dieser Anschluss frei.
Hinweis
Power Quality Recorder imc POLARES/miniPOLARES, Betriebsanleitung
2.4, Ausgabestand 02.08.2011
4, isoliert, über Schraubklemmen 0,5 mm² bis 6 mm²
4, isoliert, über Schraubklemmen 0,25 mm² bis 2,5 mm²
über Ethernet TCP/IP 10/100 MBit über RJ 45 Buchse
Anschluss für externe GPS Maus über DSUB-9 Buchse
Anschluss für die Synchronisation mehrerer Geräte, über BNC
Anschluss für optionale externe Modems, über DSUB-9 Buchse
+
-
Mit der Erdung des miniPOLARES ist die Versorgungsquelle nicht mehr potentialfrei sondern
auf Erdpotential bezogen.
