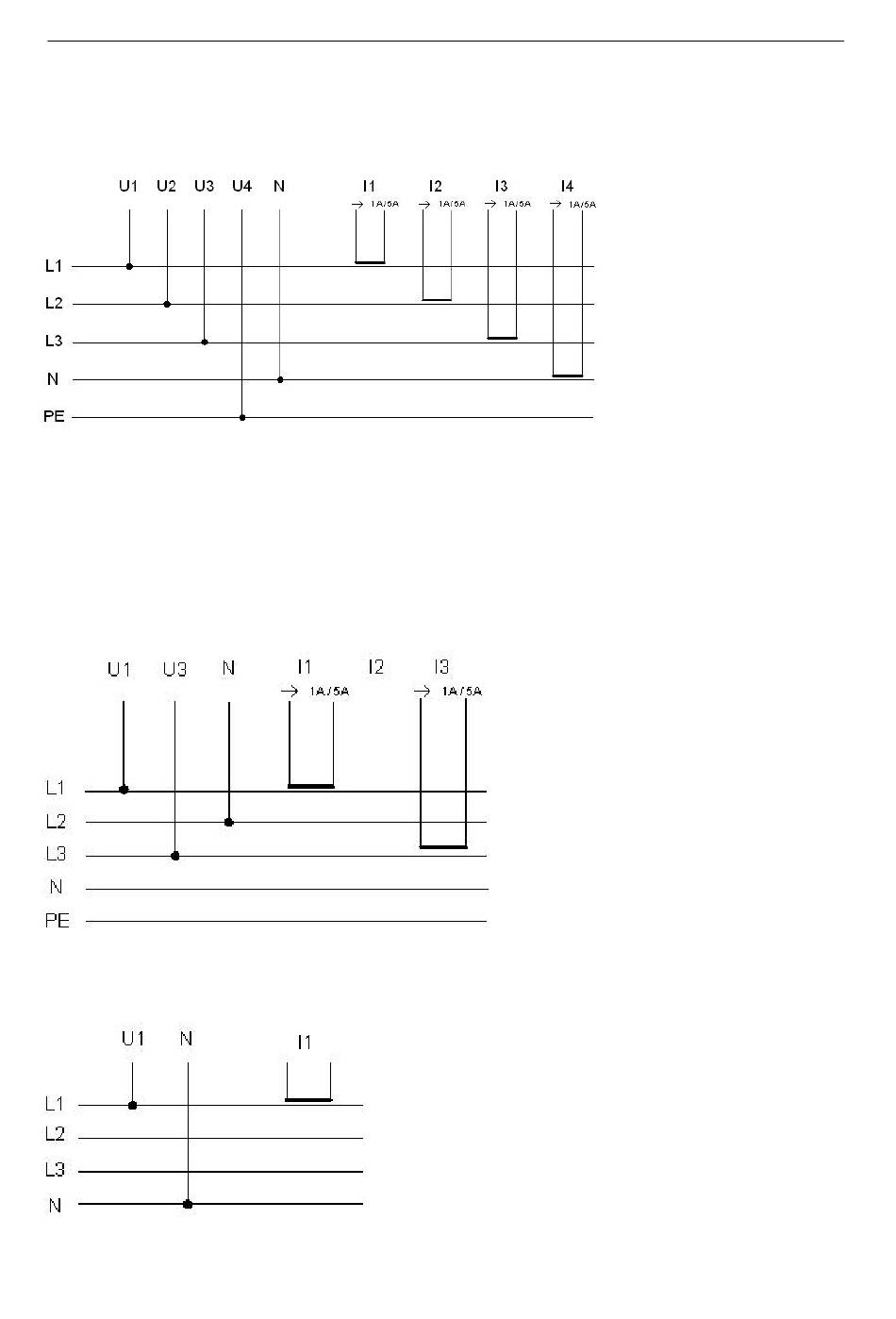

11.3.1.1 Vierleiteranschluss (Sternschaltung)

U1, U2, U3 Leitungen 1,2,3, U4 – PE Leiter,
COM Nullleiter
I1,I2,I3,I4 angeschlossen oder offen (U4, I4 sind optional messbar)

11.3.1.2 Dreileiteranschluss (Dreieckschaltung)

U1, U3
COM
I1, I3
I2
Dreileiteranschluss (Dreieckschaltung)

11.3.1.3 Einphasiger Anschluss

Einphasiger Anschluss
Vierleiteranschluss (Sternschaltung)
Leitungen 1,3
Leitung 2
Leitungen 1 und 3
Leitung 2 optional möglich
