9.3.3
Übernahmeschwellen
Die Schwelle, bei der von externer Versorgung auf interne Akku-Pufferung umgeschaltet wird, liegt bei
etwa
. Die Übernahme-Logik hat Hystereseverhalten, um ein Oszillieren zu vermeiden (bedingt
9,75 V
durch den Innenwiderstand der externen Versorgung steigt deren Wert nach dem Abschalten der Last
augenblicklich wieder an.). Während aktiver Akku-Pufferung erreicht die externe Versorgung wieder einen
Wert von mindestens 10,9 V , so wird auf externe Versorgung zurückgeschaltet.
Bei evtl. Überprüfung dieser Schwellen ist zu beachten, dass bei einer der Versorgungsspannung
überlagerten hochfrequenten Stör- oder Ripplespannung die erreichten Minima entscheidend sind. Dabei
können die überlagerten Störungen auch durch Rückwirkungen des Geräts selbst verursacht sein!
F
Hinweis
· Die Spannungsangaben gelten für die Klemmen am Gerät. Bei der Auswahl der Versorgung ist der
Spannungsabfall an der Zuleitung durch Länge und Querschnitt zu berücksichtigen!
· Während des Einschaltens muss die Versorgungsspannung über der oberen
Übernahmeschwelle (³
9.4
Potentialunterschied bei synchronisierten Geräten
F
Hinweis
Beim Einsatz von mehreren Geräten, die zur Synchronisierung über die Sync Buchse verbunden sind, ist
sicherzustellen, dass alle Geräte auf gleichem CHASSIS-Potential liegen. Da über den Bezug der
Synchronisationsleitung die Geräte verbunden werden, müssen gegebenenfalls Potentialunterschiede zwischen
den Geräten über eine zusätzliche Leitung mit ausreichendem Querschnitt ausgeglichen werden.Alternativ
besteht die Möglichkeit die Verbindung über das Modul ISOSYNC galvanisch zu trennen, siehe auch unter
Synchronisation im Handbuch von imcDevices
) liegen.
11 V

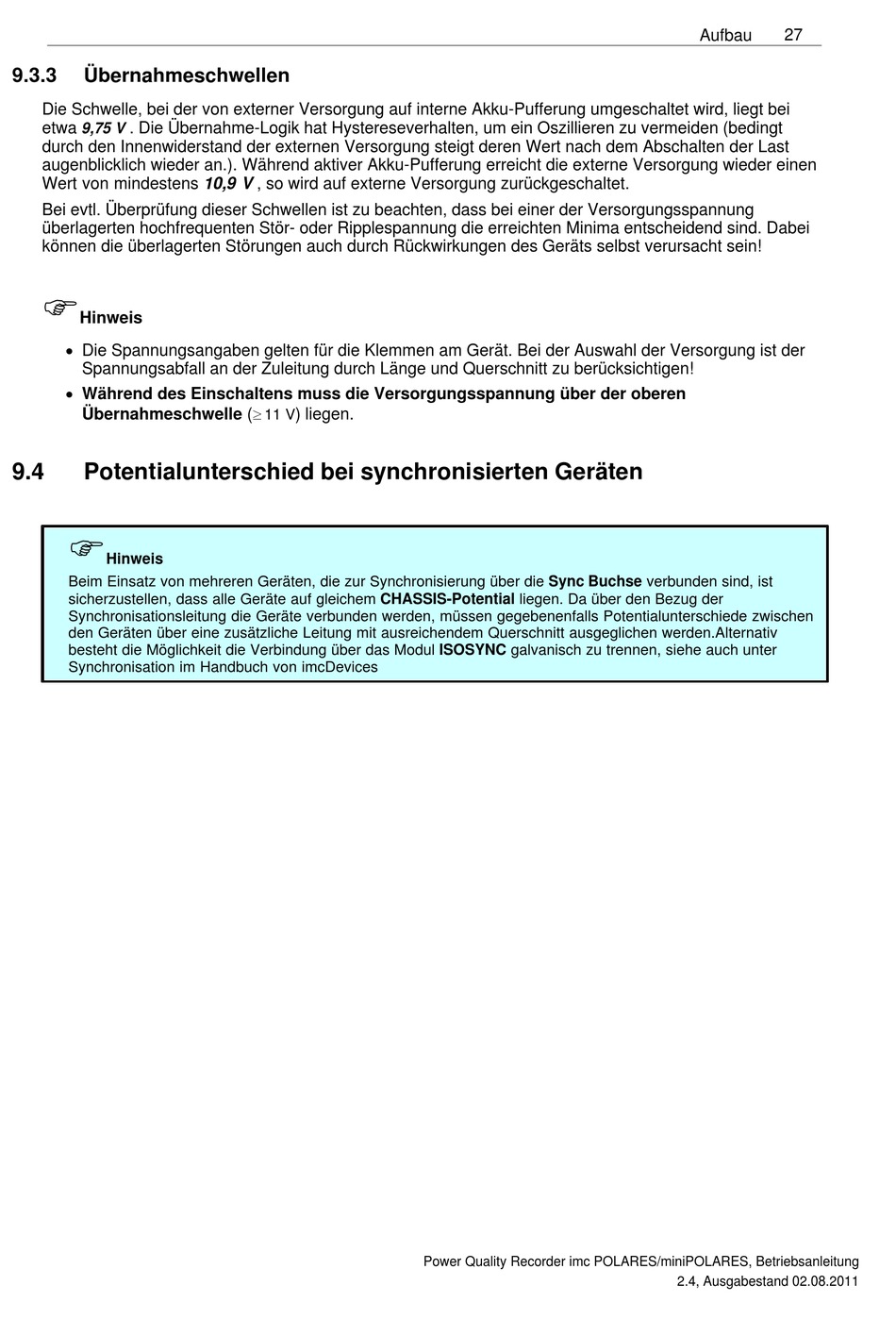

Power Quality Recorder imc POLARES/miniPOLARES, Betriebsanleitung
Aufbau
27
2.4, Ausgabestand 02.08.2011
