Aufbau
9.1
miniPOLARES
miniPOLARES ist für den stationären Betrieb im Schrank an einer Hutschiene optimiert.
Mit seinen 4 Spannungs- und 4 Stromeingängen deckt das Gerät alle Messaufgaben in einem 3-Phasen-Netz
einschließlich des Sternpunktes ab. Alternativ ist imc POLARES/miniPOLARES mit 8 Spannungseingängen ohne
Strommessung verfügbar. Die Abtastfrequenz garantiert Messungen bis zur 50. Oberschwingung.
Anschlüsse, Technik

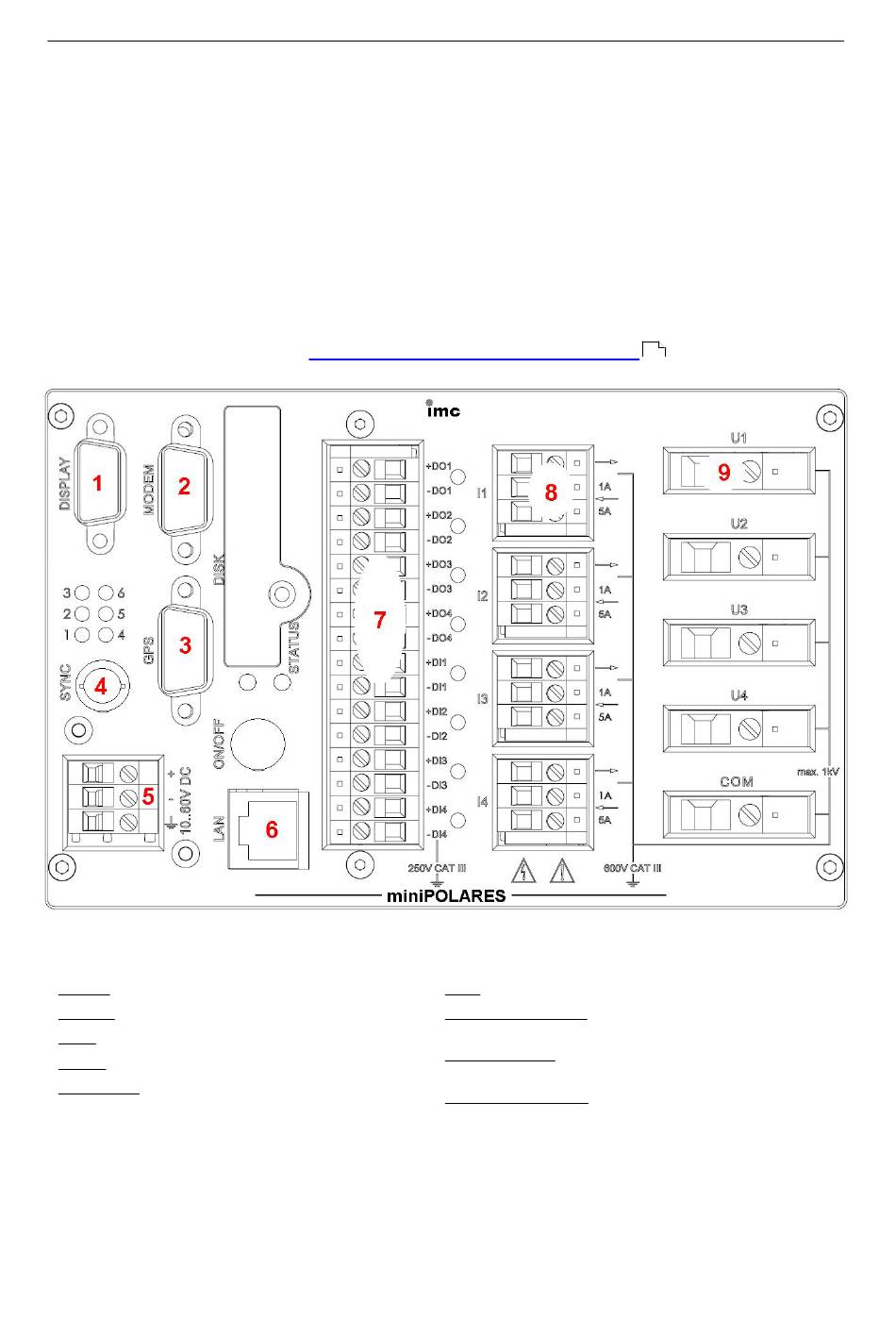

Anschlusselemente:
1. Display
DSUB-9 Buchse (male)
2. Modem:
DSUB-9 Buchse (male)
3. GPS:
DSUB-9 Buchse (male)
4. SYNC:
BNC-Buchse
5. Versorgung:
Klemme für Kabelquerschnitt bis
2,5 mm²
miniPOLARES ist ein multifunktionales, speziell für den Schaltschrankeinbau konzipiertes Messgerät zum
Erfassen aller physikalischen Größen zur normgerechten Beurteilung der Qualität in elektrischen Versorgungsnetzen.
Technische Angaben und Anschlusstechnik
siehe Kapitel
miniPOLARES
6. LAN:
7. Binär Ein/Ausgänge:
8. Stromeingänge:
9. Spannungseingänge:
Power Quality Recorder imc POLARES/miniPOLARES, Betriebsanleitung
Aufbau
.
87
RJ45 Buchse
Klemme für Kabelquerschnitt bis
2,5 mm²
Klemme für Kabelquerschnitt bis
2,5 mm²
Klemme für Kabelquerschnitt bis
6 mm²
2.4, Ausgabestand 02.08.2011
