Anschlüsse miniPOLARES
11.3.1 Spannungen

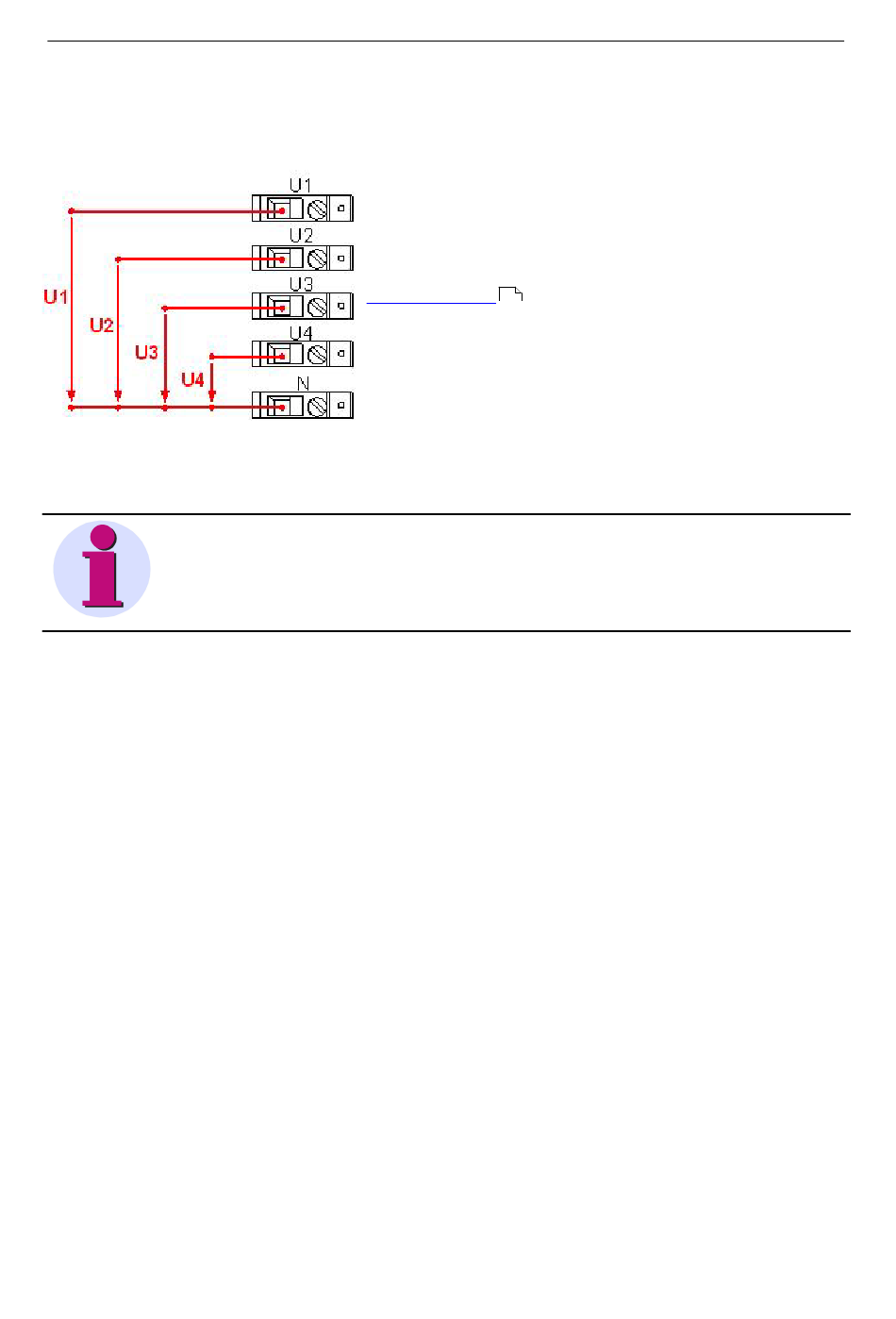

Anschlussschema für Spannungsmessung
Bei der Variante miniPOLARES U8 sind statt der Stromeingänge vier weitere Spannungseingänge U5 bis U8
vorhanden. Die zweite Spannungsgruppe kann unabhängig von der ersten Spannungsgruppe entsprechend den
nachfolgenden Anschlussvarianten beschaltet werden.
Hinweis
Beachten Sie bei der Beschaltung der Variante miniPOLARES U8, dass keine Messung
zwischen den beiden Spannungsgruppen möglich ist.
Power Quality Recorder imc POLARES/miniPOLARES, Betriebsanleitung
2.4, Ausgabestand 02.08.2011
miniPOLARES besitzt vier Eingänge für die Spannungsmessung.
Die Kanäle sind mit U1 bis U4 benannt bzw. U5 bis U8. Für U1 bis U4
gibt es den gemeinsamen Massebezugspunkt N. Die Anschlüsse
jedes Kanals sind nur für den Anschluss eines Kabels konzipiert.
Dies gilt auch für den N Anschluss!
Die geeigneten Leiterquerschnitte entnehmen Sie bitte den
technischen Daten
.
89
Es gibt verschiedenen Anschlussmöglichkeiten, um an einem
Drehstromsystem zu messen.
